پمپ صنعتی یکی از تجهیزات حیاتی در صنایع مختلف است که برای انتقال سیالات، تأمین فشار مورد نیاز و جابه‌جایی مایعات در فرآیندهای صنعتی استفاده می‌شود. آشنایی با نحوه عملکرد پمپ صنعتی برای مهندسان، تکنسین‌ها و مدیران واحدهای صنعتی اهمیت زیادی دارد، زیرا عملکرد صحیح پمپ می‌تواند بر راندمان سیستم، میزان مصرف انرژی و طول عمر تجهیزات تأثیر مستقیم داشته باشد.

در بیشتر پمپ‌های صنعتی، الکتروموتور به‌عنوان محرک، انرژی مکانیکی لازم برای چرخش پروانه یا سایر اجزای پمپ را تأمین می‌کند. پروانه با چرخش خود انرژی را به سیال منتقل کرده و باعث افزایش سرعت و فشار آن می‌شود تا سیال از ورودی به سمت خروجی پمپ جریان پیدا کند. در پمپ‌های سانتریفیوژ، این فرآیند با تبدیل بخشی از انرژی سرعت سیال به فشار در محفظه پمپ تکمیل می‌شود.

پمپ، سیال را مانند یک کمپرسور فشرده نمی‌کند، بلکه با انتقال انرژی به آن، شرایط لازم برای ایجاد جریان و غلبه بر مقاومت موجود در مسیر را فراهم می‌کند. افزایش دمای سیال نیز جزء اصلی فرآیند پمپاژ نیست، اما عواملی مانند اصطکاک، تلفات هیدرولیکی، کاویتاسیون یا کارکرد نامناسب پمپ می‌توانند موجب افزایش دما شوند. در ادامه این مقاله از نوین پمپ برسام، مکانیزم و نحوه عملکرد پمپ صنعتی، روش ایجاد فشار، نقطه بهترین راندمان یا BEP، انواع پمپ‌های صنعتی و اجزای اصلی آن‌ها را بررسی می‌کنیم.

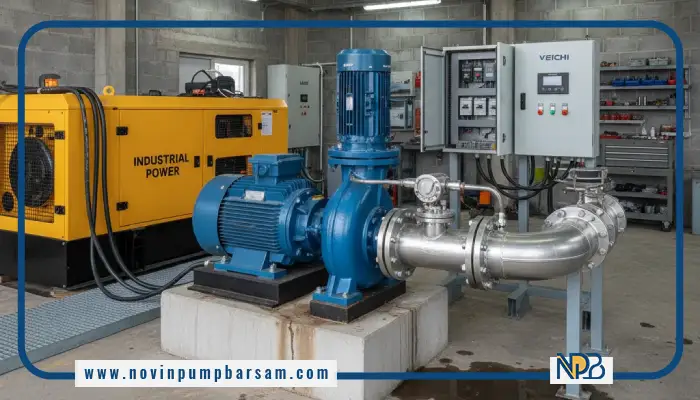

نحوه عملکرد پمپ‌های صنعتی به چه صورت است؟

پمپ‌های صنعتی در بیشتر مواقع برای به جریان درآوردن سیالاتی مانند فاضلاب، آب، لجن، روغن، دوغاب و غیره بکار می‌روند. هرکدام از پمپ‌های صنعتی موجود در بازار کارکرد مخصوص به خود را دارد و باید بدانیم از هر پمپی برای چه حوزه‌ای استفاده کنیم. در بسیاری از پمپ‌ها، فرآیند مکش با ایجاد اختلاف فشار بین ورودی پمپ و سیال آغاز می‌شود. در این شرایط، فشار موجود در سطح سیال باعث حرکت آن به سمت ناحیه کم‌فشار و ورود به پمپ می‌شود. بنابراین، عملکرد پمپ را می‌توان حاصل ایجاد اختلاف فشار و انتقال انرژی به سیال دانست.

در پمپ‌های سانتریفیوژ، چرخش پروانه پمپ باعث انتقال انرژی به سیال و هدایت آن به سمت محیط پروانه می‌شود. هم‌زمان، فشار در مرکز پروانه کاهش می‌یابد و در نتیجه سیال از طریق دهانه مکش وارد پمپ می‌شود. در پمپ‌های صنعتی پیستونی نیز حرکت رفت‌وبرگشتی پیستون، حجم محفظه را تغییر داده و با ایجاد اختلاف فشار، شرایط لازم برای مکش سیال و انتقال آن به سمت خروجی را فراهم می‌کند.

مسیر حرکت سیال در پمپ صنعتی چگونه است؟

مسیر حرکت سیال در پمپ صنعتی از ورودی مکش آغاز می‌شود. سیال از طریق لوله مکش وارد پمپ شده و با توجه به نوع پمپ، به وسیله پروانه، پیستون، دنده، دیافراگم یا سایر اجزای داخلی انرژی دریافت می‌کند. این انرژی باعث افزایش فشار یا سرعت سیال شده و آن را به سمت خروجی هدایت می‌کند.

در پمپ‌های سانتریفیوژ، سیال پس از ورود از دهانه مکش به مرکز پروانه می‌رسد. چرخش پروانه انرژی را به سیال منتقل کرده و آن را به سمت محیط پروانه می‌راند. سپس سیال وارد محفظه حلزونی یا دیفیوزر شده و بخشی از انرژی سرعت آن به فشار تبدیل می‌شود. در نهایت، سیال با فشار و دبی مورد نیاز از دهانه دهش خارج شده و وارد خط انتقال می‌شود.

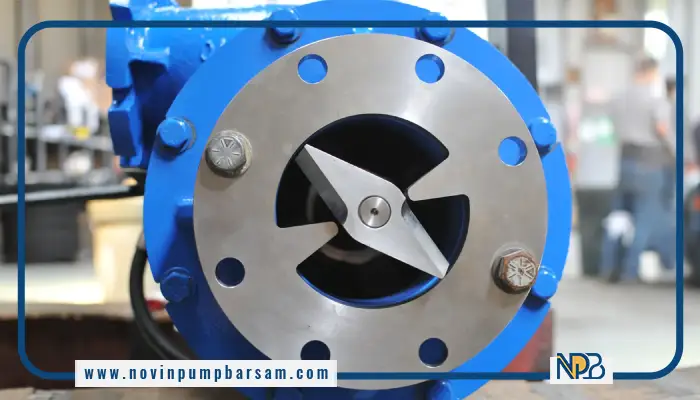

نقش فشار در عملکرد پمپ صنعتی

در نحوه عملکرد پمپ صنعتی، کنترل و تنظیم فشار نقش مهمی در مدیریت میزان جریان سیال و انتقال آن به نقطه مورد نظر دارد. این فرآیند با هدف بهبود عملکرد پمپاژ، کاهش مصرف انرژی و حفظ شرایط مطلوب سیستم انجام می‌شود. روش‌های کنترل فشار در پمپ‌های صنعتی را می‌توان به چهار دسته اصلی تقسیم کرد که هر یک بر اساس نوع پمپ و شرایط کاری، کاربرد و ویژگی‌های متفاوتی دارند. در ادامه، هر یک از این روش‌ها را بررسی می‌کنیم.

فشار جوی

به فشاری که توسط هوای اطراف به سطح مایع وارد می‌شود، فشار جوی گفته می‌شود. بر نحوه عملکرد بسیاری از پمپ‎ها این فشار نقش مهمی دارد، به ویژه در پمپ‌هایی که سیال از مخازن باز مکش می‌شود. اگر فشار جوی کافی نباشد، سیال به کندی و سختی وارد پمپ شده و راندمان دستگاه را پایین می‌آورد. به همین علت، در ارتفاعات بالا یا زمانی که شرایط محیطی خاص است، نحوه عملکرد بعضی پمپ‌ها به مشکل می‌خورد. به هنگام خرید مونو پمپ و دیگر پمپ‌های صنعتی، باید به شرایط محیطی، محل نصب و توان مکش پمپ اهمیت ویژه‌ای داد تا دستگاه بتواند با حداکثر کارایی عمل کند.

راس-راس

راس-راس یا هد کل، دومین روش رایج در تکنولوژی فشار است، که مجموع انرژی لازم برای انتقال سیال را نشان می‌دهد. هرچه مقدار راس-راس بیشتر باشد، پمپ باید توان و فشار بیشتری برای انتقال سیال در سیستم تأمین کند. به همین دلیل، محاسبه دقیق راس-راس در طراحی سیستم‌های صنعتی اهمیت زیادی دارد و یکی از عوامل مؤثر در انتخاب پمپ متناسب با شرایط کاری محسوب می‌شود.  فرمول محاسبۀ آن به شرح زیر می‌باشد:

با ارتفاع (متر) = فشار در گرانش ویژه kpa / 9.8

میزان ارتفاع مکش

در نحوه عملکرد پمپ صنعتی، ارتفاع مکش به فاصله عمودی بین سطح سیال در مخزن و خط مرکزی پمپ گفته می‌شود. این مفهوم زمانی مطرح است که پمپ بالاتر از سطح سیال نصب شده باشد. افزایش ارتفاع مکش می‌تواند توانایی پمپ در مکش سیال را کاهش داده و احتمال کاویتاسیون را افزایش دهد. این مقدار به عواملی مانند فشار اتمسفر، دمای سیال، افت مسیر مکش و شرایط نصب پمپ بستگی دارد.

میزان خلاء و فشار در پمپ صنعتی

فشاری که از فشار اتمسفر کمتر باشد، خلاء نسبی نامیده می‌شود. در بسیاری از پمپ‌ها، ایجاد اختلاف فشار در بخش مکش باعث می‌شود سیال تحت تأثیر فشار اتمسفر به سمت ورودی پمپ حرکت کند. بنابراین، یکی از عوامل مهم در عملکرد سیستم پمپاژ، ایجاد شرایط مناسب در قسمت مکش و کنترل فشار ورودی است.

نوع پمپ و طراحی آن، میزان فشار مکش و نحوه ایجاد جریان را تحت تأثیر قرار می‌دهد. برای مثال، در پمپ‌های سانتریفیوژ، چرخش پروانه پمپ باعث انتقال انرژی به سیال می‌شود. با افزایش سرعت سیال در اطراف پروانه و کاهش فشار در ناحیه مرکزی آن، شرایط لازم برای ورود سیال از مسیر مکش فراهم می‌شود.

خلاء بیش از حد در بخش مکش نیز می‌تواند مشکل‌ساز باشد. کاهش شدید فشار ممکن است باعث تشکیل حباب‌های بخار و بروز کاویتاسیون شود. این پدیده در صورت تداوم می‌تواند موجب خوردگی و آسیب به پروانه، بدنه و سایر اجزای داخلی پمپ شود. به همین دلیل، کنترل فشار مکش و رعایت الزامات مربوط به NPSH در طراحی و بهره‌برداری از پمپ‌های صنعتی اهمیت زیادی دارد.

نقش هد و دبی در عملکرد پمپ صنعتی

هد و دبی دو پارامتر اصلی برای بررسی عملکرد پمپ صنعتی هستند. دبی به مقدار سیالی گفته می‌شود که پمپ در واحد زمان جابه‌جا می‌کند و معمولاً با مترمکعب بر ساعت یا لیتر بر دقیقه بیان می‌شود. هد نیز نشان‌دهنده میزان انرژی‌ای است که پمپ برای انتقال سیال و غلبه بر ارتفاع و مقاومت موجود در مسیر به آن وارد می‌کند.

با افزایش مقاومت سیستم، پمپ باید هد بیشتری تأمین کند تا بتواند دبی مورد نیاز را حفظ کند. به همین دلیل، هنگام انتخاب پمپ باید دبی مورد نیاز، ارتفاع انتقال، افت فشار لوله‌ها و مشخصات سیال به صورت هم‌زمان بررسی شوند. انتخاب پمپی با دبی یا هد نامتناسب می‌تواند باعث افزایش مصرف انرژی، کاهش راندمان و استهلاک زودهنگام قطعات شود.

شناخت فاکتورهای عملکرد BEP در پمپ صنعتی

BEP مخفف Best Efficiency Point و به معنای نقطه بهترین راندمان پمپ است. هر پمپ دارای منحنی عملکرد مشخصی است که ارتباط میان پارامترهایی مانند دبی، هد، راندمان و توان مصرفی را نشان می‌دهد. نقطه BEP شرایطی را مشخص می‌کند که پمپ در آن به بیشترین راندمان و کمترین میزان اتلاف انرژی دست پیدا می‌کند. در بسیاری از کاربردهای صنعتی، پمپ باید در شرایط کاری مختلف و گاهی دشوار فعالیت کند. انتخاب صحیح پمپ و نزدیک نگه داشتن نقطه کاری به BEP می‌تواند باعث کاهش لرزش، سایش قطعات، مصرف انرژی و هزینه‌های تعمیر و نگهداری شود.

برای تعیین شرایط مناسب عملکرد پمپ، پارامترهایی مانند دبی مورد نیاز، فشار، ارتفاع مکش و دهش، مشخصات لوله‌کشی و افت فشار سیستم بررسی می‌شوند. تولیدکنندگان و کارشناسان فنی با استفاده از منحنی‌های عملکرد و اندازه‌گیری پارامترهای کاری، نقطه مناسب برای بهره‌برداری از پمپ را مشخص می‌کنند.

نقطه کاری پمپ صنعتی چیست؟

نقطه کاری پمپ، نقطه‌ای است که در آن منحنی عملکرد پمپ و منحنی مقاومت سیستم یکدیگر را قطع می‌کنند. این نقطه مشخص می‌کند پمپ در شرایط واقعی سیستم با چه مقدار دبی و هد کار خواهد کرد. نقطه کاری ثابت نیست و با تغییر عواملی مانند باز و بسته شدن شیرها، تغییر قطر یا طول لوله‌ها، تغییر ارتفاع انتقال و تغییر مشخصات سیال می‌تواند جابه‌جا شود. برای عملکرد پایدار و اقتصادی، بهتر است نقطه کاری پمپ تا حد امکان در محدوده مناسب منحنی عملکرد و نزدیک به BEP قرار داشته باشد.

تفاوت فشار مکش و فشار دهش

فشار مکش به شرایط فشاری سیال در ورودی پمپ مربوط می‌شود، در حالی که فشار دهش فشار سیال در خروجی پمپ است. پمپ با دریافت انرژی از موتور و انتقال آن به سیال، شرایط لازم برای افزایش انرژی و فشار سیال و حرکت آن در مسیر خروجی را فراهم می‌کند. اختلاف میان شرایط مکش و دهش به عواملی مانند هد پمپ، دبی، افت فشار مسیر، ارتفاع انتقال و ویژگی‌های سیال بستگی دارد. کنترل صحیح فشار در هر دو بخش برای جلوگیری از مشکلاتی مانند کاویتاسیون در مکش و فشار بیش از حد در دهش اهمیت دارد.

آشنایی با انواع پمپ‌های صنعتی و اجزای مختلف آن

تفاوت در نوع سیال، دبی مورد نیاز، فشار کاری، فاصله انتقال و شرایط نصب باعث شده است پمپ‌های صنعتی در مدل‌ها و ساختارهای مختلفی تولید شوند. شناخت این تفاوت‌ها برای انتخاب تجهیز متناسب با شرایط عملیاتی اهمیت زیادی دارد. به طور کلی، پمپ‌های صنعتی در دو گروه اصلی پمپ‌های دینامیکی و پمپ‌های جابه‌جایی مثبت قرار می‌گیرند. هر گروه نیز شامل مدل‌های مختلفی است که برای کاربردهای مشخص طراحی شده‌اند.

انواع پمپ‌های صنعتی

• پمپ‌های دینامیکی
• پمپ‌های سانتریفیوژ
• پمپ‌های سانتریفیوژ عمودی
• پمپ‌های سانتریفیوژ افقی
• پمپ‌های زیرآب
• پمپ‌های آبرسانی و آتش‌نشانی
• پمپ‌های جابه‌جایی مثبت
• پمپ‌های دیافراگمی
• پمپ‌های دنده‌ای
• پمپ‌های لوب
• پمپ‌های پیستونی

انتخاب میان این مدل‌ها به عواملی مانند نوع سیال، ویسکوزیته، دبی، هد، فشار، دمای سیال و شرایط محیطی بستگی دارد.

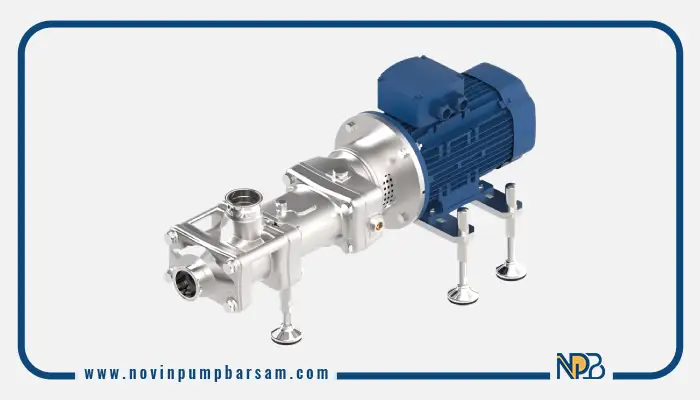

اجزای اصلی پمپ‌های صنعتی

شناخت اجزای تشکیل‌دهنده پمپ به درک بهتر عملکرد آن و همچنین انجام صحیح تعمیرات و نگهداری کمک می‌کند. بسته به نوع و طراحی پمپ، تعداد و ساختار قطعات ممکن است متفاوت باشد.

پوشش بدنه یا محفظه

بدنه یا محفظه، پوسته اصلی پمپ است که از قطعات داخلی محافظت کرده و مسیر حرکت سیال را شکل می‌دهد. جنس بدنه باید متناسب با فشار، دما و ماهیت سیال انتخاب شود. برای مثال، در پمپ‌های آب شور استفاده از متریال مقاوم در برابر خوردگی و زنگ‌زدگی اهمیت زیادی دارد.

پروانه

پروانه پمپ یکی از مهم‌ترین اجزای پمپ‌های سانتریفیوژ است. این قطعه به شفت متصل بوده و با چرخش خود انرژی مکانیکی را به سیال منتقل می‌کند. شکل، تعداد پره‌ها و قطر پروانه بر پارامترهایی مانند دبی، هد و راندمان پمپ تأثیر مستقیم دارد.

صفحه پشتی

در برخی پمپ‌های صنعتی، صفحه پشتی بخشی از محفظه پمپ محسوب می‌شود و امکان دسترسی یا جداسازی برخی اجزای داخلی را فراهم می‌کند. طراحی این قطعه به ساختار و نوع پمپ بستگی دارد.

شفت

شفت پمپ وظیفه انتقال نیروی چرخشی از موتور به پروانه یا سایر اجزای دوار را بر عهده دارد. استحکام و تراز صحیح شفت برای جلوگیری از لرزش و سایش قطعات اهمیت زیادی دارد.

موتور

موتور منبع اصلی تأمین انرژی مکانیکی پمپ است. در بسیاری از سیستم‌های صنعتی، الکتروموتور با چرخاندن شفت، انرژی مورد نیاز برای عملکرد پروانه یا مکانیزم داخلی پمپ را فراهم می‌کند.

محفظه حلزونی

در پمپ‌های سانتریفیوژ، محفظه حلزونی سیال خروجی از پروانه را جمع‌آوری و به سمت دهانه خروجی هدایت می‌کند. شکل این محفظه به گونه‌ای طراحی می‌شود که بخشی از انرژی سرعت سیال به فشار تبدیل شود. جنس محفظه نیز باید با نوع سیال و شرایط کاری سازگار باشد.

بلبرینگ و یاتاقان

بلبرینگ‌ پمپ و یاتاقان‌ها وظیفه پشتیبانی از شفت و کاهش اصطکاک در قسمت‌های دوار را بر عهده دارند. روانکاری مناسب و بازرسی دوره‌ای این قطعات برای جلوگیری از افزایش دما، لرزش و خرابی ضروری است.

هاب

هاب در برخی ساختارهای پمپ به‌عنوان بخش اتصال‌دهنده میان اجزای مکانیکی مورد استفاده قرار می‌گیرد و طراحی آن به نوع پمپ و مجموعه محرک وابسته است.

سیل شفت

سیل یا آب‌بند شفت از خروج سیال از محل عبور شفت جلوگیری می‌کند و مانع ورود آلودگی به بخش‌های حساس پمپ می‌شود. در برخی پمپ‌ها از پکینگ به‌عنوان روش آب‌بندی استفاده می‌شود، در حالی که مدل‌های دیگر به سیل مکانیکی مجهز هستند.

سخن پایانی

شناخت نحوه عملکرد پمپ صنعتی تنها به آشنایی با نحوه انتقال سیال محدود نمی‌شود، بلکه عواملی مانند فشار مکش، اختلاف فشار، ارتفاع، دبی، نوع پمپ، نقطه بهترین راندمان و ساختار قطعات نیز در عملکرد نهایی آن نقش دارند. آشنایی با این عوامل به مهندسان و اپراتورها کمک می‌کند تا پمپ مناسب را برای شرایط کاری مورد نظر انتخاب کرده و از آن به شکل صحیح بهره‌برداری کنند.

در نهایت، انتخاب پمپ باید بر اساس مشخصات واقعی سیستم، نوع سیال و شرایط عملیاتی انجام شود. انتخاب نادرست یا کارکرد مداوم خارج از محدوده مناسب می‌تواند مصرف انرژی و استهلاک را افزایش دهد. برای انتخاب و خرید انواع پمپ صنعتی و دریافت مشاوره متناسب با نیاز پروژه، می‌توانید با کارشناسان نوین پمپ برسام در ارتباط باشید.

سوالات متداول

۱. پمپ صنعتی چگونه سیال را جابه‌جا می‌کند؟

پمپ با دریافت انرژی از موتور و انتقال آن به سیال، اختلاف فشار و انرژی لازم برای حرکت سیال از ورودی به خروجی را ایجاد می‌کند.

۲. پمپ صنعتی چگونه فشار ایجاد می‌کند؟

در پمپ‌های سانتریفیوژ، پروانه با انتقال انرژی مکانیکی به سیال، سرعت آن را افزایش می‌دهد و بخشی از انرژی سرعت در محفظه پمپ به فشار تبدیل می‌شود.

۳. آیا پمپ صنعتی می‌تواند بدون آب یا سیال کار کند؟

بیشتر پمپ‌ها، به‌ویژه پمپ‌های سانتریفیوژ، نباید به‌صورت خشک کار کنند، زیرا نبود سیال می‌تواند باعث افزایش دما و آسیب به سیل مکانیکی و سایر قطعات شود.

۴. چرا پمپ صنعتی دچار کاویتاسیون می‌شود؟

وقتی فشار سیال در قسمت مکش بیش از حد کاهش پیدا کند، ممکن است حباب‌های بخار تشکیل شوند. فروپاشی این حباب‌ها می‌تواند به پروانه و سایر قطعات پمپ آسیب بزند.

۵. NPSH در پمپ صنعتی چیست؟

NPSH میزان هد مکش مثبت خالص در ورودی پمپ است و برای اطمینان از جلوگیری از کاویتاسیون باید شرایط مکش سیستم با مقدار موردنیاز پمپ مطابقت داشته باشد.

۶. هد و دبی چه تأثیری بر عملکرد پمپ دارند؟

هد و دبی دو پارامتر اصلی عملکرد پمپ هستند. معمولاً با افزایش هد مورد نیاز سیستم، دبی قابل تأمین توسط پمپ کاهش پیدا می‌کند و نقطه کاری روی منحنی عملکرد جابه‌جا می‌شود.

۷. BEP در پمپ صنعتی چیست و چرا اهمیت دارد؟

BEP یا نقطه بهترین راندمان، محدوده‌ای از عملکرد پمپ است که در آن راندمان به بیشترین مقدار می‌رسد و عملکرد پمپ معمولاً پایدارتر و اقتصادی‌تر است.

۸. مسیر حرکت سیال داخل پمپ چگونه است؟

سیال از قسمت مکش وارد پمپ می‌شود، انرژی دریافت می‌کند، فشار یا سرعت آن افزایش می‌یابد و سپس از طریق دهانه دهش وارد خط انتقال می‌شود.

۹. نقطه کاری پمپ صنعتی چگونه تعیین می‌شود؟

نقطه کاری از محل تقاطع منحنی عملکرد پمپ با منحنی سیستم به دست می‌آید و مشخص می‌کند پمپ در شرایط واقعی با چه هد و دبی کار خواهد کرد.

۱۰. آیا هر پمپ صنعتی برای هر نوع سیالی مناسب است؟

خیر. نوع سیال، ویسکوزیته، دما، خورندگی و وجود ذرات جامد باید هنگام انتخاب پمپ بررسی شوند، زیرا این عوامل روی نوع پمپ و جنس قطعات آن تأثیر مستقیم دارند.
