پمپ پلانجر چیست؟

پمپ‌ها از جمله تجهیزات مهم و پرکاربرد در صنایع مختلف به شمار می‌روند که بسته به نوع عملکرد، قابلیت استفاده در کاربردهای صنعتی، نیمه‌صنعتی و حتی غیرصنعتی را دارند. این تجهیزات بر اساس شاخص‌هایی مانند فشار مکش و دهش، ظرفیت، سرعت، نوع روغن‌کاری، شیوه عملکرد، تعداد مراحل کاری و... در دسته‌بندی‌های گوناگونی قرار می‌گیرند. هر یک از انواع پمپ‌ها دارای ویژگی‌ها و مزایای خاص خود هستند که آن‌ها را برای کاربردهای مشخصی مناسب می‌سازد.

یکی از انواع پمپ‌های پرکاربرد در دسته پمپ‌های جابجایی مثبت، پمپ پلانجر است. عملکرد این پمپ بر پایه قطعه‌ای به نام پلانجر طراحی شده و به گونه‌ای است که می‌تواند فشار بالایی ایجاد کند. این ویژگی باعث شده پمپ پلانجر در صنایع مختلف مانند نفت و گاز، پتروشیمی، شست‌وشوی صنعتی، سیستم‌های تزریق و... مورد استفاده گسترده قرار گیرد.

در این مقاله از نوین پمپ قصد داریم بررسی کنیم که پمپ پلانجر چیست، چه کاربردهایی دارد و همچنین به معرفی مزایا و معایب آن بپردازیم. اگر به دنبال خرید پمپ فشار قوی با کارایی بالا و دوام مناسب هستید، آشنایی با این نوع پمپ می‌تواند به شما در انتخابی دقیق و هوشمندانه کمک کند.

پمپ پلانجری چیست؟

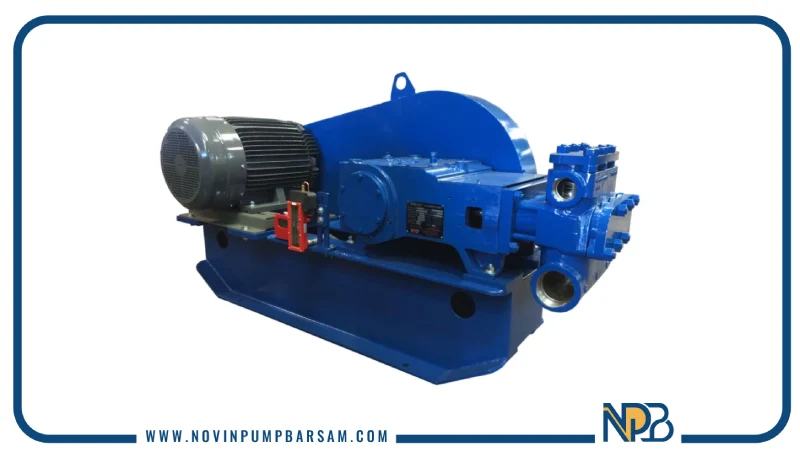

پمپ پلانجری یکی از انواع پمپ‌های جابجایی مثبت بوده و در رده پمپ‌های رفت و برگشتی قرار می‌گیرد. عملکرد این پمپ بر پایه حرکت رفت و برگشتی قطعه‌ای به نام پلانجر انجام می‌شود. پلانجر ساختاری مشابه پیستون در پمپ‌های پیستونی دارد، اما با طراحی متفاوت، وظیفه ایجاد فشار بالا و انتقال سیال را بر عهده دارد.

پمپ پلانجری که به عنوان پمپ فشار قوی نیز شناخته می‌شود، توانایی تولید فشارهای بسیار بالا را دارد و از این جهت در مقایسه با دیگر پمپ‌های رفت و برگشتی عملکرد قدرتمندتری از خود نشان می‌دهد. به همین دلیل، این نوع پمپ در بسیاری از صنایع سنگین، سیستم‌های شست‌وشوی صنعتی، تزریق مواد شیمیایی و کاربردهای تخصصی دیگر مورد استفاده قرار می‌گیرد.

برای آشنایی بیشتر با این محصول و خرید پمپ پلانجری با کیفیت و قدرت بالا، می‌توانید از خدمات تخصصی نوین پمپ برسام بهره‌مند شوید.

پمپ پلانجری چگونه کار می‌کند؟

پمپ پلانجری از جمله پمپ‌های جابجایی مثبت است که به جای پیستون، از یک مهر و موم ثابت در داخل جعبه پرکننده بهره می‌برد. اجزای اصلی این پمپ شامل پلانجر (پیستون)، شاتون و میل‌لنگ هستند که در کنار یکدیگر، مکانیزم عملکرد این تجهیز را شکل می‌دهند.

عملکرد پمپ پلانجری به این صورت است:

پلانجر از طریق شاتون به میل‌لنگ متصل می‌شود و میل‌لنگ نیز معمولاً توسط یک موتور الکتریکی به حرکت در می‌آید. این موتور نیروی لازم را تأمین کرده و حرکت چرخشی میل‌لنگ را به یک حرکت رفت و برگشتی تبدیل می‌کند. میل‌لنگ این انرژی مکانیکی را از طریق شاتون به پلانجر منتقل می‌کند.

با آغاز حرکت پلانجر به سمت پایین در داخل سیلندر، در محفظه پمپ خلأ ایجاد می‌شود. این خلأ باعث به وجود آمدن اختلاف فشار بین سیال بیرونی و درون سیلندر شده و در نتیجه، دریچه مکش باز شده و سیال به داخل پمپ کشیده می‌شود.

سپس، با حرکت پلانجر به سمت بالا، حجم محفظه کاهش یافته و سیال فشرده می‌شود. زمانی که فشار سیال داخل محفظه از فشار خط خروجی بیشتر شود، دریچه خروجی باز می‌شود و سیال به سمت مقصد نهایی یا مخزن تحویل پمپ می‌شود.

این چرخه با هر بار حرکت رفت و برگشتی پلانجر تکرار شده و جریان یکنواختی از سیال با فشار بالا ایجاد می‌شود. همین ویژگی، پمپ پلانجری را به گزینه‌ای ایده‌آل برای کاربردهایی تبدیل می‌کند که نیاز به فشار بالا و دقت در پمپاژ دارند.

اجزای پمپ پلانجری

پمپ‌های پلانجری از جمله تجهیزات صنعتی پرکاربرد در حوزه انتقال سیالات تحت فشار هستند که ساختاری دقیق و منسجم دارند. این پمپ‌ها معمولاً از پنج بخش اصلی تشکیل شده‌اند که هر یک نقش کلیدی در عملکرد صحیح و مؤثر پمپ ایفا می‌کنند. در ادامه به معرفی این اجزا می‌پردازیم:

پلانجر:

پلانجر قطعه‌ای صلب و استوانه‌ای است که مشابه پیستون عمل می‌کند، اما با این تفاوت که درون سیلندر، طول بیشتری برای جابجایی دارد. این قطعه با حرکت رفت و برگشتی در داخل سیلندر، فرآیند مکش و تخلیه سیال را ایجاد کرده و نقش اصلی را در پمپاژ دقیق و مؤثر ایفا می‌نماید.

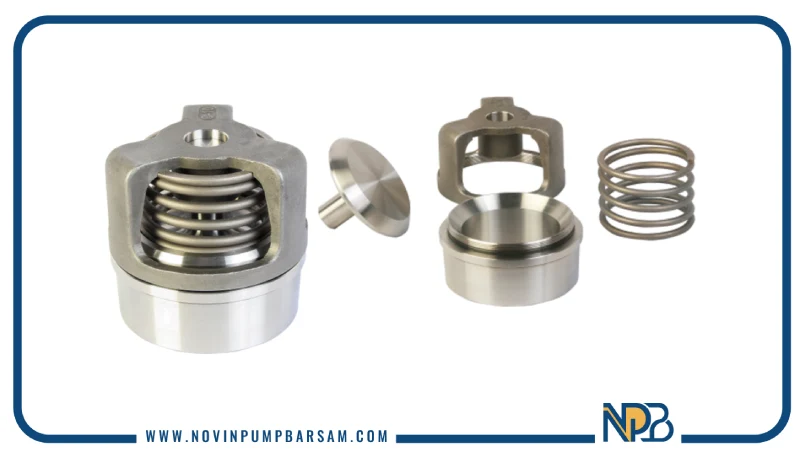

بخش مکش (شیر مکش):

سیال از طریق این قسمت وارد محفظه سیلندر می‌شود. در این بخش یک شیر یک‌طرفه تعبیه شده که تنها اجازه ورود سیال به داخل سیلندر را می‌دهد و از بازگشت آن به عقب جلوگیری می‌کند.

بخش تخلیه (شیر تخلیه):

شیر تخلیه نیز یک شیر یک‌طرفه است که از برگشت سیال از خروجی به داخل سیلندر جلوگیری می‌کند. وظیفه این بخش، تخلیه سیال تحت فشار به سمت خروجی و یا مسیر مورد نظر است.

سیلندر:

سیلندر محفظه‌ای است که در آن سیال تحت فشار قرار می‌گیرد و حرکت پلانجر درون آن صورت می‌پذیرد. طراحی دقیق این بخش برای اطمینان از عملکرد صحیح سیستم و جلوگیری از افت فشار بسیار حائز اهمیت است.

آب‌بند:

آب‌بند یا سیل، قطعه‌ای است که به منظور جلوگیری از نشت سیال از داخل سیلندر به محیط بیرونی مورد استفاده قرار می‌گیرد. در پمپ‌های پلانجری، آب‌بند به صورت ثابت روی سیلندر نصب می‌شود تا از نشتی در نقاط حساس جلوگیری شود.

در بسیاری از پروژه‌های صنعتی، استفاده از مدل‌های خاصی مانند پمپ فشار قوی 40 WKL، که از نوع پمپ‌های پلانجری پرقدرت محسوب می‌شود، به دلیل قابلیت ایجاد فشار بالا و مقاومت در شرایط سخت، گزینه‌ای ایده‌آل به شمار می‌رود.

برای دریافت مشاوره تخصصی و خرید انواع پمپ پلانجری و پمپ‌های فشار قوی مانند 40 WKL، می‌توانید از خدمات و تجربه کارشناسان نوین پمپ برسام بهره‌مند شوید.

مزایا و معایب پمپ پلانجری

پمپ‌های پلانجری به دلیل طراحی خاص و توانایی ایجاد فشار بالا، در بسیاری از کاربردهای صنعتی و سنگین مورد استفاده قرار می‌گیرند. با این حال، مانند هر تجهیز صنعتی دیگر، این پمپ‌ها دارای نقاط قوت و ضعف خاص خود هستند که در ادامه به آن‌ها پرداخته شده است.

مزایای پمپ پلانجر

• ایجاد فشار بالا:
  یکی از مهم‌ترین مزایای پمپ‌های پلانجری، توانایی آن‌ها در تولید فشارهای بسیار بالا است؛ به طوری که در بسیاری از موارد، عملکرد آن‌ها از پمپ‌های پیستونی معمولی فراتر می‌رود.
• پایداری عملکرد در برابر تغییرات دبی و فشار:
  این نوع پمپ‌ها در مواجهه با نوسانات دبی یا فشار، عملکرد پایدار و قابل اعتمادی از خود نشان می‌دهند.
• قابلیت پمپاژ سیالات ساینده و دوغاب:
  پمپ پلانجری برای انتقال مواد ساینده مانند دوغاب یا سیالات دارای ذرات جامد، گزینه‌ای بسیار مناسب محسوب می‌شود.
• پمپاژ سیالات با ویسکوزیته بالا:
  این پمپ‌ها توانایی انتقال سیالات غلیظ، چسبناک و حتی مواد سنگین را دارند، که آن‌ها را برای صنایع خاص مانند پتروشیمی یا معدن ایده‌آل می‌سازد.
• قابلیت خودپُرکنندگی:
  پمپ‌های پلانجری قادر به مکش خودکار سیال بدون نیاز به پرایمینگ دستی هستند، که این موضوع بهره‌وری سیستم را افزایش می‌دهد.

معایب پمپ پلانجر

• هزینه‌های عملیاتی بالا:
  استفاده از پمپ پلانجری به دلیل ساختار پیچیده و نیاز به قطعات دقیق، با هزینه‌های عملیاتی قابل توجهی همراه است.
• نگهداری پرهزینه:
  این پمپ‌ها نیازمند بازبینی و نگهداری منظم هستند و در صورت استفاده از سیالات ساینده یا خورنده، استهلاک قطعات بالا می‌رود.
• جریان ناپیوسته:
  پمپ‌های پلانجری معمولاً جریان ضربانی تولید می‌کنند و برای کاربردهایی که نیاز به جریان یکنواخت دارند، ممکن است مناسب نباشند.
• محدودیت در دبی:
  این پمپ‌ها برای دبی‌های پایین طراحی شده‌اند و در انتقال حجم‌های بسیار زیاد سیال، عملکرد بهینه‌ای ندارند.
• ابعاد و وزن زیاد:
  طراحی صنعتی و سنگین این پمپ‌ها باعث می‌شود فضای زیادی اشغال کنند و حمل‌ونقل و نصب آن‌ها نیازمند تجهیزات خاص باشد.

انواع پمپ‌های پلانجری و کاربردهای آن‌ها

پمپ‌های پلانجری با توجه به طراحی منحصربه‌فرد و توانایی بالا در ایجاد فشار، در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرند. بسته به نوع کاربرد و ویژگی‌های فنی، این پمپ‌ها در مدل‌های مختلفی تولید می‌شوند که هر کدام برای نیازهای خاصی مناسب‌اند. در ادامه با انواع اصلی پمپ پلانجری و موارد استفاده آن‌ها آشنا می‌شویم:

پمپ پلانجری فشار بالا:

این نوع پمپ برای کاربردهایی نظیر تزریق مواد شیمیایی تحت فشار، شست‌وشوی صنعتی سنگین، و سیستم‌های تمیزکاری فشار قوی طراحی شده است. مدل‌هایی مانند پمپ فشار قوی 125 WKL با قابلیت ایجاد فشار بالا و عملکرد پایدار، انتخابی ایده‌آل برای این دسته از مصارف هستند.

پمپ پلانجری چند سیلندر:

این پمپ‌ها با بهره‌گیری از چند سیلندر به‌طور هم‌زمان، توانایی تولید جریان یکنواخت و کاهش نوسانات فشار خروجی را دارند. از این نوع پمپ‌ها در فرآیندهایی که پایداری جریان اهمیت بالایی دارد، مانند تغذیه دیگ بخار یا سیستم‌های انتقال دقیق سیالات، استفاده می‌شود.

پمپ پلانجری ضد خوردگی:

در صنایع نفت، گاز و پتروشیمی که انتقال سیالات خورنده و مواد شیمیایی تهاجمی بخشی از فرآیند است، استفاده از پمپ‌های پلانجری با بدنه و اجزای ضد خوردگی ضروری است. این پمپ‌ها با متریال‌هایی مقاوم در برابر خوردگی ساخته می‌شوند تا طول عمر بالایی داشته باشند.

پمپ پلانجری کوچک:

این مدل‌ها برای کاربردهای سبک‌تر مانند کاربردهای خانگی، آزمایشگاهی یا صنایع کوچک طراحی شده‌اند. ابعاد کوچک، مصرف انرژی کمتر و قابلیت حمل آسان از ویژگی‌های بارز این نوع پمپ‌ها است.

استفاده از مدل‌هایی همچون پمپ فشار قوی 125 WKL در پروژه‌های صنعتی، به دلیل قدرت بالا، ساختار مهندسی‌شده و دوام طولانی، نقش مهمی در بهبود راندمان سیستم‌های پمپاژ ایفا می‌کند. برای انتخاب و خرید بهترین مدل پمپ متناسب با نیاز خود، می‌توانید از مشاوره تخصصی تیم نوین پمپ برسام بهره ببرید.

طراحی و عملکرد پمپ پلانجری

پمپ‌های پلانجری با طراحی انعطاف‌پذیر خود قابلیت انطباق با انواع مختلف سیستم‌ها و کاربردهای صنعتی را دارند. این پمپ‌ها می‌توانند در پیکربندی‌های متنوعی ارائه شوند؛ به‌طوری‌که عملکرد آن‌ها بسته به نوع طراحی ممکن است شامل پمپاژ سیال در هر دو مرحله مکش و تخلیه یا تنها در یکی از آن‌ها باشد.

همچنین، بسته به نیاز پروژه، پمپ‌های پلانجری می‌توانند برای دبی‌های بالا یا پایین در فشارهای مختلف طراحی شوند. یکی از مزیت‌های مهم این نوع پمپ‌ها، امکان بهره‌گیری از منابع مختلف برای تأمین انرژی مورد نیاز است؛ از جمله موتورهای الکتریکی، موتورهای دیزلی یا سیستم‌های هیدرولیکی، که این تنوع در منابع انرژی، پمپ‌های پلانجری را به گزینه‌ای کاربردی در شرایط مختلف عملیاتی تبدیل کرده است.

بررسی نحوه عملکرد پمپ پلانجری

عملکرد این پمپ‌ها بر پایه حرکت رفت و برگشتی پلانجر (که عملکردی مشابه پیستون دارد) صورت می‌گیرد. پلانجر از طریق یک شاتون به میل‌لنگ متصل می‌شود. میل‌لنگ معمولاً توسط یک موتور الکتریکی به حرکت درمی‌آید. این موتور، انرژی لازم را برای ایجاد حرکت چرخشی تأمین کرده و میل‌لنگ، آن را به حرکت رفت و برگشتی تبدیل می‌کند. سپس این حرکت از طریق شاتون به پلانجر منتقل می‌شود.

با شروع حرکت پلانجر به سمت پایین، در داخل سیلندر خلأ ایجاد می‌شود. این خلأ باعث به وجود آمدن اختلاف فشار میان سیال خارجی و داخل سیلندر شده و سیال به داخل محفظه پمپ مکیده می‌شود. در این لحظه، دریچه مکش باز است و ورود سیال به سیلندر را امکان‌پذیر می‌سازد.

پس از تکمیل مرحله مکش، پلانجر در حرکت برگشتی به سمت بالا، باعث کاهش حجم سیلندر و افزایش فشار سیال درون آن می‌شود. زمانی که فشار داخلی از فشار مخزن یا خط خروجی بیشتر شد، دریچه تخلیه باز می‌شود و سیال به بیرون از پمپ، یعنی به سمت مخزن یا سیستم مقصد، هدایت می‌شود.

این چرخه مداوم مکش و تخلیه، عملکرد اصلی پمپ پلانجری را شکل می‌دهد. طراحی دقیق این سازوکار موجب شده تا این پمپ‌ها در انتقال سیالات با فشار بالا، ویسکوزیته بالا یا حتی ذرات جامد معلق بسیار مؤثر باشند.

انواع پمپ پلانجری بر اساس تعداد سیلندر

تعداد سیلندرهای به‌کاررفته در پمپ پلانجری، نقش مهمی در تعیین قدرت و کارایی آن دارد. هرچه تعداد سیلندرها بیشتر باشد، پمپ توانایی ایجاد فشار بالاتر و جریان یکنواخت‌تری را خواهد داشت. پمپ‌های پلانجری از نظر تعداد سیلندر به انواع زیر تقسیم می‌شوند:

1. پمپ پلانجری سیمپلکس (Simplex)

این مدل ساده‌ترین نوع پمپ پلانجری بوده و تنها دارای یک سیلندر و یک پلانجر است که عملیات مکش و تخلیه سیال را انجام می‌دهد.
از این پمپ‌ها در کاربردهایی نظیر پمپ‌های دستی، پمپاژ روغن‌های داغ، سیستم‌های جت آب، بخار و انواع جک‌های پمپی استفاده می‌شود. سادگی طراحی، تعمیر و نگهداری آسان از مزایای اصلی پمپ سیمپلکس است.

2. پمپ پلانجری دوبلکس (Duplex)

در پمپ‌های دوبلکس، از دو سیلندر و دو پلانجر استفاده می‌شود. این پمپ‌ها توانایی ایجاد فشار بالاتری دارند و جریان خروجی آن‌ها نسبت به نوع سیمپلکس یکنواخت‌تر است.
پمپ دوبلکس معمولاً در انتقال سیالات خاصی مانند دوغاب بوکسیت، روغن‌های سنگین، گل حفاری، دوغاب زغال سنگ، سیمان، سنگ معدن و بخار کاربرد دارد.

3. پمپ پلانجری تریپلکس (Triplex)

پمپ تریپلکس دارای سه سیلندر و سه پلانجر است که به‌صورت متناوب فعالیت می‌کنند. این طراحی باعث می‌شود نوسانات فشار کاهش یافته و جریان روان‌تری ایجاد شود.
پمپ‌های تریپلکس برای کاربردهایی که فشار بالا و کارکرد مداوم مورد نیاز است، انتخاب بسیار مناسبی محسوب می‌شوند و در صنایع سنگین جایگاه ویژه‌ای دارند.

4. پمپ پلانجری مالتی‌پلکس (Multiplex)

پمپ‌های مالتی‌پلکس دارای بیش از سه سیلندر هستند و برای انتقال سیالات در حجم بالا یا در فشارهای بسیار بالا طراحی می‌شوند.
این نوع پمپ‌ها با بهره‌گیری از چندین پلانجر هم‌زمان، عملکردی بسیار قدرتمند و یکنواخت ارائه می‌دهند و برای استفاده در پروژه‌های بزرگ صنعتی و پالایشگاهی گزینه‌ای ایده‌آل به‌شمار می‌روند.

انتخاب نوع مناسب پمپ پلانجری باید بر اساس فشار کاری مورد نیاز، نوع سیال، شرایط عملیاتی و دبی سیستم انجام گیرد. در صورتی که به دنبال خرید پمپ‌های فشار قوی با توان بالا هستید، مدل‌های حرفه‌ای و صنعتی ارائه‌شده توسط نوین پمپ برسام می‌توانند پاسخ‌گوی نیازهای شما باشند.

سخن پایانی

پمپ‌های پلانجری به‌عنوان یکی از پرکاربردترین تجهیزات در سیستم‌های پمپاژ صنعتی، با قابلیت ایجاد فشار بالا، دقت در انتقال سیال و عملکرد قابل‌اعتماد، نقش کلیدی در بسیاری از صنایع ایفا می‌کنند. آشنایی با انواع پمپ، عملکرد، مزایا و محدودیت‌های آن‌ها، به شما کمک می‌کند تا انتخابی آگاهانه و متناسب با نیاز پروژه خود داشته باشید.

در صورتی که قصد خرید پمپ فشار قوی باکیفیت و استاندارد را دارید، مجموعه نوین پمپ برسام با ارائه محصولات متنوع، مشاوره تخصصی و پشتیبانی فنی، آماده پاسخ‌گویی به نیازهای صنعتی شماست. انتخاب درست، عملکرد بهینه و طول عمر بالای تجهیزات را تضمین می‌کند.

سؤالات پرتکرار درباره پمپ پلانجری

• پمپ پلانجری چیست و چه کاربردی دارد؟

پمپ پلانجری نوعی پمپ جابجایی مثبت است که با حرکت رفت و برگشتی پلانجر، سیال را با فشار بالا جابجا می‌کند و در صنایع نفت، شیمیایی، معدنی، آب‌ و فاضلاب، و شستشوی صنعتی کاربرد دارد.

• تفاوت پمپ پلانجری با پمپ پیستونی چیست؟

در پمپ پلانجری، پلانجر وارد سیلندر نمی‌شود و آب‌بندی ثابت است، در حالی‌که در پمپ پیستونی، پیستون داخل سیلندر حرکت کرده و آب‌بندی همراه با پیستون جابجا می‌شود.

• پمپ پلانجری برای چه نوع سیالاتی مناسب است؟

این پمپ‌ها برای انتقال سیالات با ویسکوزیته بالا، دوغاب، مواد ساینده، شیمیایی و حتی خورنده بسیار مناسب هستند.

• پمپ پلانجری چه فشارهایی را می‌تواند تولید کند؟

پمپ‌های پلانجری قابلیت تولید فشارهای بسیار بالا (حتی تا چند صد بار) را دارند. مدل‌هایی مانند پمپ فشار قوی 40 WKL و 125 WKL برای کاربردهای سنگین مناسب‌اند.

• آیا پمپ پلانجری برای استفاده مداوم مناسب است؟

بله، به‌شرطی که به‌درستی نصب و نگهداری شود، پمپ پلانجری می‌تواند برای کارهای مداوم و طولانی‌مدت مورد استفاده قرار گیرد.

• کدام نوع پمپ پلانجری برای جریان یکنواخت‌تر بهتر است؟

پمپ‌های تریپلکس و مالتی‌پلکس با داشتن چند سیلندر و پلانجر، جریان یکنواخت‌تری نسبت به نوع سیمپلکس یا دوبلکس ارائه می‌دهند.

• آیا پمپ پلانجری خودمکش است؟

بله، بسیاری از مدل‌های پمپ پلانجری توانایی خودپُرکنندگی (self-priming) دارند و بدون نیاز به پرایم اولیه شروع به کار می‌کنند.

• نگهداری پمپ پلانجری چگونه است؟

نگهداری شامل بررسی منظم آب‌بندها، روغن‌کاری سیستم، تعویض شیرهای یک‌طرفه و کنترل سیلندرها و پلانجرهاست. این پمپ‌ها به سرویس‌ دوره‌ای نیاز دارند.

• چه عواملی در انتخاب پمپ پلانجری مؤثرند؟

نوع سیال، فشار کاری، دبی مورد نیاز، شرایط عملیاتی، نوع کاربرد و منبع تغذیه مهم‌ترین عوامل انتخاب هستند.
