پروانه پمپ چیست؟

پمپ‌های سانتریفیوژ از پرکاربردترین تجهیزات انتقال سیالات هستند که عملکرد آن‌ها تا حد زیادی به پروانه پمپ وابسته است. این قطعه با انتقال انرژی مکانیکی به سیال، نقش مهمی در ایجاد فشار، دبی و راندمان پمپ ایفا می‌کند. انتخاب نوع و جنس مناسب پروانه، علاوه بر افزایش بازدهی، از استهلاک زودهنگام سایر قطعات نیز جلوگیری می‌کند. اگر قصد خرید پروانه پمپ را دارید، آشنایی با انواع، کاربردها و ویژگی‌های هر مدل به شما کمک می‌کند انتخاب دقیق‌تری داشته باشید. در این مقاله از نوین پمپ برسام با انواع پروانه پمپ، عملکرد، مزایا، معایب و مهم‌ترین نکات انتخاب این قطعه آشنا خواهید شد.

پروانه پمپ چست؟

پروانه پمپ (Pump Impeller) به قطعه‌ای از اجزای پمپ گفته می‌شود که از تیغه‌های مورب و شعاعی برخوردار است و می‌تواند انواع مختلفی همچون پروانه‌های باز و بسته و جنس مختلفی مثل برنز، چرنی و استیل داشته باشد. پروانه‌ها معمولاً در پمپ‌ها، مخازن همزن، ماشین‌های لباسشویی و سایر دستگاه‌هایی که برای حرکت در یک جهت خاص به مایعات یا گازها نیاز دارند، یافت می‌شوند و جزء جدایی‌ناپذیر آنها هستند. عملکرد این قطعه در اصل به این صورت است که انرژی را از موتور به سیال منتقل می‌کند و باعث حرکت و انتقال آن می‌شود. پروانه میزان جریان و فشار سیالات در سیستم را تعیین می‌کند، همچنین اندازه و شکل پروانه متناسب با نوع سیال مشخص می‌شود.

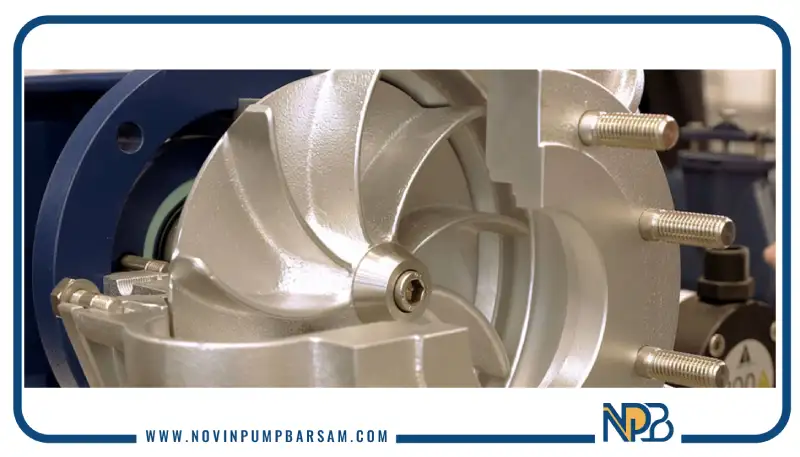

عملکرد پروانه در پمپ سانتریفیوژ به چه صورت است؟

پروانه پمپ سانتریفیوژ مهم‌ترین قطعه متحرک در پمپ سانتریفیوژ است و وظیفه انتقال انرژی مکانیکی موتور به سیال را بر عهده دارد. با ورود سیال به چشمی پروانه، چرخش سریع پره‌ها نیروی گریز از مرکز ایجاد کرده و سیال را از مرکز به سمت لبه‌های پروانه هدایت می‌کند. این فرآیند باعث افزایش سرعت و فشار سیال شده و آن را به سمت محفظه و دهانه خروجی پمپ منتقل می‌کند. به همین دلیل، طراحی و عملکرد صحیح پروانه تأثیر مستقیمی بر راندمان، دبی و فشار خروجی پمپ سانتریفیوژ دارد.

جهت چرخش پروانه پمپ آب به چه صورت است؟

جهت چرخش پروانه پمپ آب یکی از عوامل مهم در عملکرد صحیح پمپ است. پروانه باید دقیقاً در جهتی که توسط سازنده مشخص شده بچرخد تا بتواند سیال را با فشار و دبی مناسب منتقل کند. در بیشتر پمپ‌های سانتریفیوژ، جهت صحیح چرخش با یک فلش روی بدنه پمپ یا الکتروموتور مشخص شده است.

اگر پروانه در جهت مخالف بچرخد، راندمان پمپ به‌شدت کاهش می‌یابد و ممکن است فشار خروجی کم شود، دبی افت کند یا حتی پمپ نتواند سیال را به‌درستی پمپاژ کند. به همین دلیل، پس از نصب یا تعمیر پمپ، به‌ویژه در الکتروموتورهای سه‌فاز، باید جهت چرخش موتور بررسی و در صورت نیاز اصلاح شود تا از آسیب به تجهیزات و کاهش عملکرد سیستم جلوگیری شود.

انواع پروانه پمپ آب

پروانه‌ی پمپ سانتریفیوژ انواع مختلفی دارد که هر کدام با توجه به ساختاری خود برای موارد مختلفی استفاده می‌شوند. پروانه‌ها را از چند جهت متفاوت دسته‌بندی می‌کنیم، براساس ساختار، جنس پره‌ها و جهت جریان سیال و در ادامه انواع آن‌ها معرفی می‌کنیم.

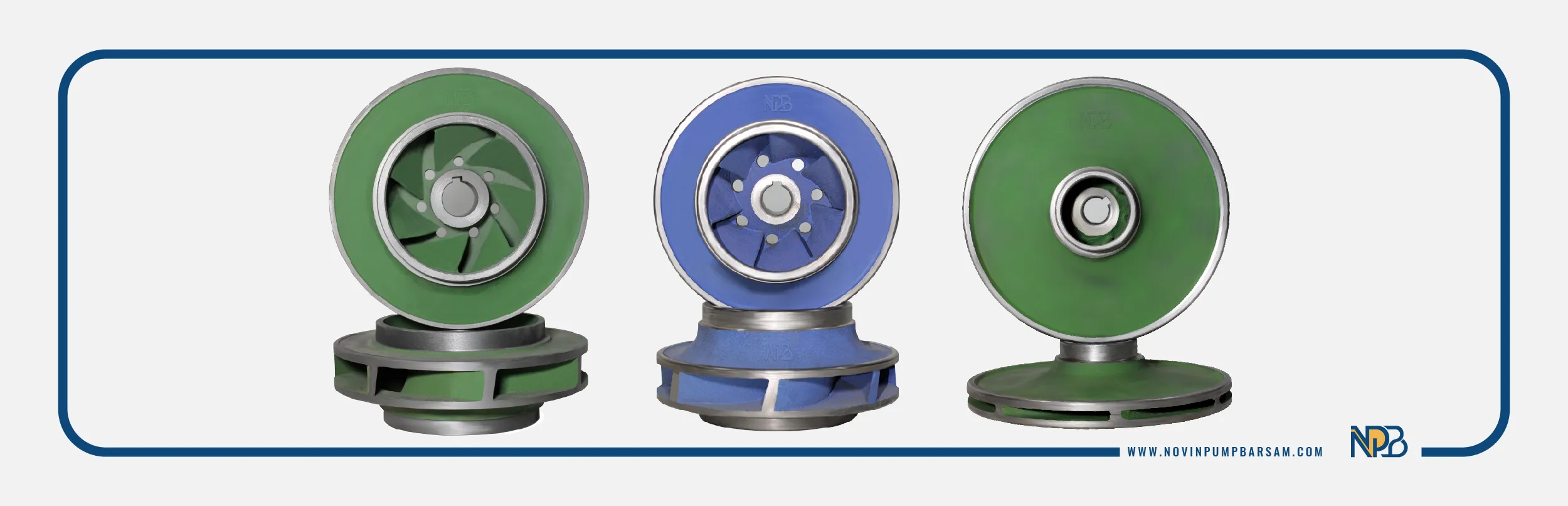

انواع پروانه پمپ سانتریفیوژ بر اساس ساختار

پروانه یکی از مهم‌ترین اجزای پمپ سانتریفیوژ است که با توجه به نوع طراحی، تأثیر مستقیمی بر راندمان، دبی، فشار خروجی و نوع سیال قابل انتقال دارد. به طور کلی، پروانه پمپ سانتریفیوژ از نظر ساختار به سه گروه اصلی پروانه بسته، پروانه نیمه‌باز و پروانه باز تقسیم می‌شود. هر یک از این مدل‌ها برای شرایط کاری و سیالات متفاوتی طراحی شده‌اند و انتخاب صحیح آن‌ها می‌تواند عملکرد پمپ را بهبود داده و هزینه‌های تعمیر و نگهداری را کاهش دهد.

پروانه بسته

پروانه بسته دارای پره‌هایی است که از دو طرف توسط صفحات دیسکی پوشانده شده‌اند. این طراحی باعث افزایش راندمان هیدرولیکی و کاهش افت انرژی می‌شود، اما به دلیل فضای محدود بین پره‌ها، برای انتقال سیالات حاوی ذرات جامد یا ناخالصی مناسب نیست. به همین دلیل، این نوع پروانه بیشتر در پمپ‌هایی که وظیفه انتقال آب تمیز یا سیالات با ویسکوزیته پایین را بر عهده دارند، مانند پمپ‌های خانگی و پمپ‌های طبقاتی، مورد استفاده قرار می‌گیرد.

ویژگی‌های پروانه بسته

• پره‌ها از هر دو طرف توسط صفحات محافظ پوشیده شده‌اند.
• مناسب برای انتقال سیالات تمیز و بدون ذرات معلق.
• راندمان هیدرولیکی بالا و نیاز به NPSH کمتر.
• گزینه‌ای ایده‌آل برای سیستم‌های آبرسانی و انتقال آب پاک.

پروانه نیمه‌باز

در پروانه نیمه‌باز، تنها یک سمت پره‌ها به صفحه دیسکی متصل بوده و سمت دیگر آزاد است. این ساختار باعث می‌شود سیالاتی که مقدار کمی ذرات معلق یا ناخالصی دارند، بدون ایجاد گرفتگی به‌راحتی پمپاژ شوند. به همین دلیل، این نوع پروانه در پمپ‌های کشاورزی، کف‌کش و برخی کاربردهای صنعتی که سیال دارای مقدار محدودی گل‌ولای یا ذرات جامد است، کاربرد گسترده‌ای دارد.

ویژگی‌های پروانه نیمه‌باز

• یک سمت پره‌ها باز و سمت دیگر بسته است.
• مناسب برای انتقال سیالات با مقدار کم تا متوسط ذرات جامد.
• راندمان و مقدار NPSH در سطحی بین پروانه باز و بسته قرار دارد.
• تعادل مناسبی میان عملکرد و مقاومت در برابر گرفتگی ایجاد می‌کند.

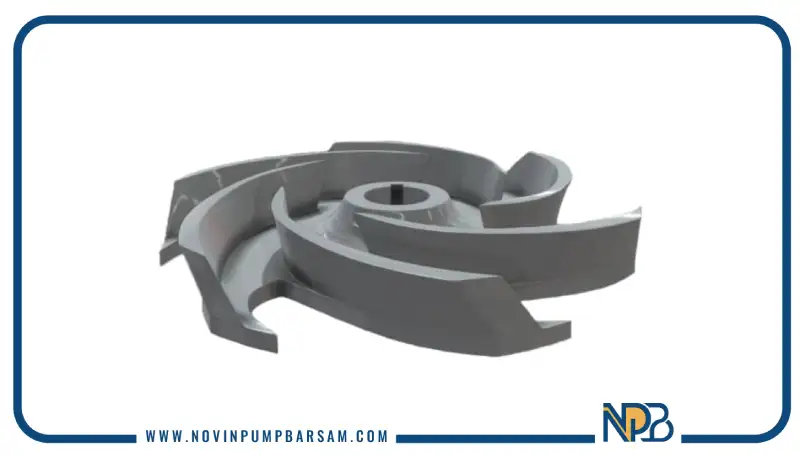

پروانه باز

پروانه باز از دو طرف کاملاً باز بوده و پره‌ها بدون صفحات پوششی طراحی شده‌اند. این ویژگی باعث می‌شود سیالات غلیظ، لجن، فاضلاب و مایعات حاوی ذرات جامد با سهولت بیشتری از میان پره‌ها عبور کنند. اگرچه راندمان این نوع پروانه نسبت به مدل بسته کمتر است، اما در کاربردهایی که احتمال گرفتگی وجود دارد، بهترین انتخاب محسوب می‌شود. پمپ‌های لجن‌کش و بسیاری از پمپ‌های انتقال فاضلاب از این نوع پروانه استفاده می‌کنند.

ویژگی‌های پروانه باز

• پره‌ها از هر دو طرف آزاد هستند.
• مناسب برای انتقال سیالات غلیظ و حاوی ذرات جامد درشت.
• مقاومت بیشتر در برابر گرفتگی و انسداد.
• سرویس، بازدید و تمیزکاری آسان‌تر نسبت به سایر انواع پروانه.
• برای عملکرد مطلوب، معمولاً به NPSH بالاتری نیاز دارد.

انواع پروانه پمپ آب بر اساس جنس ساخت

جنس پروانه پمپ آب یکی از مهم‌ترین عوامل مؤثر بر عملکرد، راندمان و طول عمر پمپ است. این قطعه از متریال‌هایی مانند چدن، برنز، استیل ضدزنگ و پلاستیک‌های مهندسی تولید می‌شود و انتخاب آن باید متناسب با نوع سیال، دمای کاری، فشار و میزان خورندگی انجام شود. استفاده از پروانه با جنس مناسب، علاوه بر افزایش مقاومت در برابر سایش و خوردگی، موجب بهبود عملکرد پمپ و کاهش هزینه‌های تعمیر و نگهداری خواهد شد.

پروانه استیل

پروانه‌های ساخته‌شده از استیل ضد زنگ (Stainless Steel) مناسب برای انتقال سیالات خورنده مانند آب شور، مواد شیمیایی یا سیالاتی با خاصیت اسیدی یا بازی هستند. این نوع پروانه پمپ استیل مقاومت بالایی در برابر خوردگی و زنگ‌زدگی دارد و در صنایع غذایی، دارویی و شیمیایی کاربرد زیادی پیدا کرده است.

پروانه چدنی

پروانه پمپ چدنی یکی از پرکاربردترین انواع پروانه در پمپ‌های آب شهری، صنعتی و کشاورزی است. این پروانه‌ها به دلیل قیمت مناسب، مقاومت مکانیکی بالا و کارایی قابل قبول در انتقال آب‌های تمیز و نیمه‌تمیز مورد استفاده قرار می‌گیرند. البته باید توجه داشت که در برابر سیالات خورنده مقاومت کمتری دارند.

پروانه برنزی

پروانه‌های پمپ برنزی ترکیبی از دوام مکانیکی بالا و مقاومت نسبی در برابر خوردگی را ارائه می‌دهند. این نوع پروانه‌ها معمولاً در پمپ‌هایی استفاده می‌شوند که با آب دریا، سیالات نیمه‌خورنده یا در پروژه‌های دریایی و صنعتی در تماس هستند. همچنین به دلیل خاصیت روانکاری طبیعی، اصطکاک کمتری ایجاد کرده و طول عمر بیشتری دارند.

انواع پروانه پمپ از نظر جهت جریان سیال

پروانه‌های پمپ سانتریفیوژ از نظر نحوه حرکت سیال به سه دسته اصلی تقسیم می‌شوند که هر کدام برای شرایط کاری و میزان هد و دبی متفاوتی طراحی شده‌اند.

پروانه جریان شعاعی

در این نوع، سیال از مرکز پروانه وارد شده و به کمک نیروی گریز از مرکز در جهت شعاعی به بیرون هدایت می‌شود. پروانه جریان شعاعی برای کاربردهایی که به هد بالا و دبی کم نیاز دارند، گزینه‌ای ایده‌آل است و در بسیاری از پمپ‌های صنعتی و پتروشیمی مورد استفاده قرار می‌گیرد.

پروانه جریان محوری

در پروانه جریان محوری، سیال در امتداد محور وارد شده و بدون تغییر جهت قابل‌توجه از همان مسیر خارج می‌شود. این مدل برای سیستم‌هایی که به دبی بالا و هد پایین نیاز دارند، مانند شبکه‌های آبیاری و ایستگاه‌های پمپاژ، انتخاب مناسبی است.

پروانه جریان شعاعی – محوری

این نوع پروانه پمپ ترکیبی از دو مدل شعاعی و محوری است. سیال به صورت محوری وارد پروانه شده و با زاویه‌ای نسبت به محور از آن خارج می‌شود. پروانه جریان مختلط تعادل مناسبی بین هد و دبی ایجاد می‌کند و در کاربردهایی که به فشار و حجم جریان متوسط نیاز است، مورد استفاده قرار می‌گیرد.

بیشتر بخوانید: منظور از دبی و هد پمپ چیست؟

انواع پروانه از نظر وضعیت ورود سیال

• پروانه پمپ با مکش یک طرفه: در این نوع پروانه فقط در یک سمت پروانه دهانه پروانه وجود دارد و سیال از آن قسمت به پروانه وارد می­‌شود.
• پروانه پمپ مکش دو طرفه : در این نوع از پروانه‌­ها در هر دو سمت پروانه دهانه مکش وجود دارد و سیال از هر کدام از دهانه‌­ها به پمپ وارد می‌­شود. ظرفیت آبدهی این نوع پمپ، 2 برابر ظرفیت آبدهی پمپ مکش یک­طرفه است.

انواع پروانه الکتروموتور

پروانه الکتروموتور یکی از اجزای سیستم خنک‌کاری موتور است که با ایجاد جریان هوا، از افزایش دمای سیم‌پیچ‌ها و سایر قطعات جلوگیری می‌کند. این قطعه با توجه به نوع طراحی، جنس و شرایط کاری در مدل‌های مختلفی تولید می‌شود و انتخاب صحیح آن تأثیر مستقیمی بر راندمان، طول عمر و عملکرد الکتروموتور دارد.

نکات مهم در انتخاب پروانه الکتروموتور

برای انتخاب پروانه مناسب، عواملی مانند توان و سرعت موتور، شرایط محیطی (دما، رطوبت و گردوغبار)، نوع کاربری (خانگی یا صنعتی) و جنس پروانه باید بررسی شوند. انتخاب صحیح این قطعه علاوه بر بهبود فرآیند خنک‌کاری، موجب افزایش راندمان و طول عمر الکتروموتور نیز خواهد شد.

نکات مهم در انتخاب پروانه پمپ آب

انتخاب پروانه پمپ مناسب تأثیر مستقیمی بر راندمان، فشار خروجی و طول عمر پمپ دارد. هنگام خرید یا تعویض این قطعه، بهتر است ویژگی‌های زیر را بررسی کنید:

• جنس پروانه: پروانه‌ها از متریال‌هایی مانند چدن، استیل، برنز و پلاستیک تولید می‌شوند. انتخاب جنس مناسب باید بر اساس نوع سیال، میزان خورندگی، دمای کاری و شرایط محیطی انجام شود تا دوام و عملکرد مطلوبی داشته باشد.
• طراحی و ابعاد: شکل پره‌ها، قطر پروانه و طراحی کلی آن باید با مشخصات فنی پمپ و شرایط بهره‌برداری مطابقت داشته باشد. طراحی استاندارد باعث افزایش راندمان، کاهش مصرف انرژی و بهبود عملکرد سیستم می‌شود.
• توان و دبی مورد نیاز: پروانه باید متناسب با توان الکتروموتور و میزان دبی و هد موردنیاز انتخاب شود. انتخاب نادرست این قطعه می‌تواند باعث افت راندمان، افزایش مصرف انرژی و کاهش عمر مفید پمپ شود.

دلایل خرابی پروانه پمپ آب چیست؟

پروانه پمپ آب ممکن است در اثر عوامل مختلفی دچار آسیب شود و عملکرد کلی پمپ را تحت تأثیر قرار دهد. یکی از رایج‌ترین دلایل خرابی، ورود ذرات جامد مانند شن، ماسه، سنگ‌ریزه یا براده‌های فلزی به داخل پمپ است. برخورد این ذرات با پره‌های پروانه می‌تواند باعث ساییدگی، ترک‌خوردگی، شکستگی یا تغییر شکل آن‌ها شود و در نتیجه راندمان پمپ را کاهش دهد.

از سوی دیگر، کارکرد مداوم پمپ در فشارهای بالا یا شرایط کاری نامناسب، مانند نوسانات جریان و دمای زیاد، به‌مرور زمان باعث فرسایش پروانه می‌شود. این فرسودگی علاوه بر کاهش بازدهی، اصطکاک قطعات را افزایش داده و در صورت بی‌توجهی می‌تواند به خرابی کامل پروانه منجر شود.

عوامل شیمیایی نیز در کاهش عمر پروانه پمپ آب نقش مهمی دارند. سیالاتی که دارای املاح زیاد، سختی بالا یا مواد خورنده هستند، به‌تدریج موجب رسوب‌گذاری و خوردگی سطح پره‌ها می‌شوند. در چنین شرایطی، حتی پروانه‌های ساخته‌شده از آلیاژهای مقاوم نیز ممکن است دچار آسیب شده و برای حفظ عملکرد مطلوب پمپ، به تعمیر یا تعویض نیاز داشته باشند.

علائم خرابی پروانه پمپ کدامند؟

خرابی پروانه پمپ معمولاً با نشانه‌هایی همراه است که در صورت شناسایی به‌موقع، می‌توان از آسیب دیدن سایر قطعات پمپ جلوگیری کرد. یکی از مهم‌ترین علائم، کاهش فشار و دبی خروجی است. اگر پمپ نتواند سیال را با فشار و حجم مناسب منتقل کند، احتمال دارد پروانه بر اثر سایش، شکستگی یا گرفتگی کارایی خود را از دست داده باشد.

از دیگر نشانه‌های رایج، ایجاد صداهای غیرعادی و لرزش بیش از حد پمپ است. شنیدن صداهایی مانند تق‌تق، ساییدگی یا لرزش مداوم می‌تواند نشان‌دهنده آسیب‌دیدگی پره‌ها، عدم بالانس پروانه یا برخورد ذرات جامد با آن باشد. ادامه کار پمپ در این شرایط، احتمال خرابی شفت، بلبرینگ و سایر قطعات را افزایش می‌دهد.

تغییر شکل ظاهری پروانه نیز یکی دیگر از علائم مهم خرابی است. خم شدن، ترک‌خوردگی یا خوردگی پره‌ها باعث برهم خوردن تعادل چرخش، کاهش راندمان و افزایش استهلاک پمپ می‌شود. به همین دلیل، انجام بازدیدهای دوره‌ای و بررسی وضعیت پروانه پمپ نقش مهمی در پیشگیری از خرابی‌های پرهزینه و افزایش عمر مفید تجهیزات دارد.

تعمیر پروانه پمپ آب چه روش‌هایی دارد؟

انتخاب روش مناسب برای تعمیر پروانه پمپ آب به میزان آسیب‌دیدگی، جنس پروانه و شرایط کاری پمپ بستگی دارد. در برخی موارد، با انجام تعمیرات اصولی می‌توان قطعه را دوباره به چرخه بهره‌برداری بازگرداند، اما اگر میزان آسیب زیاد باشد، تعویض پروانه بهترین گزینه خواهد بود.

۱. ترمیم ترک و شکستگی

اگر پروانه فلزی دچار ترک یا شکستگی جزئی شده باشد، می‌توان با استفاده از روش‌هایی مانند جوشکاری تخصصی یا تعمیر با آلیاژهای مناسب، آن را ترمیم کرد. پس از تعمیر نیز لازم است پروانه از نظر بالانس و استحکام بررسی شود.

۲. ماشین‌کاری و اصلاح سطوح

سایش یا ایجاد ناهمواری روی پره‌ها می‌تواند باعث کاهش راندمان پمپ شود. در این شرایط، با ماشین‌کاری و اصلاح سطوح آسیب‌دیده می‌توان عملکرد پروانه را تا حد زیادی بازیابی کرد.

۳. بالانس مجدد پروانه

پس از تعمیر یا در صورت تغییر شکل پره‌ها، ممکن است تعادل پروانه از بین برود. بالانس مجدد از ایجاد لرزش، افزایش صدا و وارد شدن فشار اضافی به یاتاقان‌ها و سایر قطعات جلوگیری می‌کند.

۴. رفع رسوبات و خوردگی

در صورتی که عملکرد پروانه به دلیل رسوب یا خوردگی کاهش یافته باشد، می‌توان با تمیزکاری اصولی و استفاده از مواد مناسب، رسوبات را حذف و سطح پروانه را احیا کرد. در صورت خوردگی شدید، تعویض قطعه توصیه می‌شود.

۵. تعویض پروانه

اگر شکستگی، خوردگی یا سایش پروانه به حدی باشد که امکان تعمیر مطمئن وجود نداشته باشد، بهترین راهکار تعویض پروانه پمپ آب با یک قطعه استاندارد و متناسب با مشخصات فنی پمپ است. استفاده از پروانه مناسب، علاوه بر افزایش راندمان، از آسیب دیدن سایر اجزای پمپ نیز جلوگیری می‌کند.

سخن پایانی

پروانه پمپ یکی از اجزای کلیدی در عملکرد صحیح پمپ‌های سانتریفیوژ و بسیاری از دیگر انواع پمپ‌هاست. شناخت انواع پروانه‌ از نظر طراحی و جنس، و همچنین آگاهی از علائم و دلایل خرابی آن، نقش مهمی در افزایش بهره‌وری، کاهش هزینه‌های تعمیرات و افزایش طول عمر تجهیزات دارد. اگر در فرآیند خرید پمپ آب به انتخاب نوع پروانه توجه کافی نداشته باشید، ممکن است با مشکلاتی مانند گیرپاژ، کاهش فشار، یا خرابی زودهنگام پمپ مواجه شوید.

در نهایت، پیشنهاد می‌کنیم پیش از انتخاب یا تعویض پمپ، با متخصصان مشورت کرده و از منابع معتبر مانند نوین پمپ برسام برای بررسی مشخصات فنی و انتخاب درست محصول بهره بگیرید. انتخاب آگاهانه امروز، به معنای عملکرد پایدار و بی‌دردسر در آینده خواهد بود.

سوالات متداول

1. چگونه بفهمیم پروانه پمپ آسیب دیده یا خراب شده است؟

   نشانه‌هایی مانند کاهش فشار یا دبی، صدای غیرعادی، لرزش شدید، افزایش آمپر مصرفی و نشت آب از بدنه پمپ می‌تواند نشان‌دهنده خرابی یا آسیب به پروانه باشد.

2. چه تفاوتی بین پروانه استیل، چدنی و برنزی وجود دارد؟

   پروانه استیل در برابر خوردگی مقاوم‌تر است و برای سیالات شیمیایی مناسب است، پروانه چدنی برای کاربردهای عمومی با آب تمیز استفاده می‌شود، و پروانه برنزی در برابر زنگ‌زدگی مقاوم بوده و در محیط‌های دریایی و خورنده کاربرد دارد.

3. آیا امکان تعویض پروانه پمپ به تنهایی وجود دارد؟

   بله، در بسیاری از مدل‌ها می‌توان پروانه را به‌صورت جداگانه تعویض کرد؛ البته این کار باید توسط تکنسین متخصص انجام شود تا آسیبی به محور یا سایر قطعات وارد نشود.

4. علت گیرپاژ پمپ چیست و چگونه می‌توان از آن جلوگیری کرد؟

   گیرپاژ می‌تواند به‌دلیل رسوبات آب، زنگ‌زدگی قطعات، خرابی بلبرینگ یا ورود ذرات جامد به پمپ رخ دهد. استفاده از فیلتر مناسب، رسوب‌زدایی منظم و سرویس دوره‌ای می‌تواند از این مشکل جلوگیری کند.

5. در هنگام خرید پمپ آب، چطور نوع مناسب پروانه را انتخاب کنیم؟

   انتخاب نوع پروانه باید براساس نوع سیال، شرایط کاری (مانند دما، فشار، وجود ذرات جامد یا مواد خورنده) و کاربرد پمپ صورت گیرد. مشاوره با کارشناسان فروش و بررسی مشخصات فنی محصول بسیار مهم است.

6. پروانه پشت موتور چیست و چه کاربردی دارد؟

   پروانه پشت موتور یا فن خنک‌کننده، قطعه‌ای است که وظیفه خنک کردن موتور را بر عهده دارد. این پروانه با گردش خود، هوا را به سمت موتور هدایت می‌کند تا از داغ شدن بیش از حد آن جلوگیری کند و عملکرد موتور در دمای مناسب حفظ شود.
