آشنایی با قطعات داخلی پمپ

پمپ سانتریفیوژ یا پمپ گریز از مرکز یکی از پرکاربردترین تجهیزات انتقال سیالات در صنایع و تأسیسات است که عملکرد آن به هماهنگی دقیق قطعات مختلف وابسته است. شناخت اجزای داخلی پمپ به کاربران کمک می‌کند تا عملکرد دستگاه را بهتر درک کرده و از خرابی‌های ناگهانی و هزینه‌های اضافی جلوگیری کنند. قطعاتی مانند پروانه، شفت، مکانیکال سیل و یاتاقان هرکدام نقش مهمی در راندمان و عملکرد پمپ دارند.

 در این مقاله نوین پمپ برسام به معرفی قطعات داخلی پمپ و عملکرد هر بخش می‌پردازد تا با وظیفه هر قطعه، نحوه عملکرد پمپ سانتریفیوژ و اهمیت نگهداری صحیح آن بیشتر آشنا شوید.

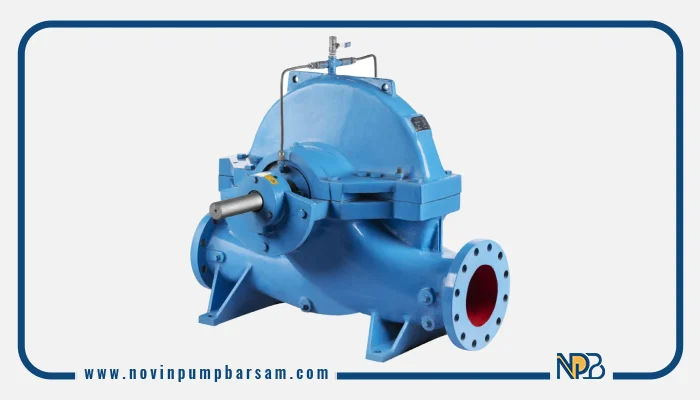

چرا شناخت قطعات پمپ اهمیت دارد؟

شناخت و آشنایی با قطعات داخلی پمپ یکی از مهم‌ترین موضوعات در نگهداری و استفاده صحیح از سیستم‌های پمپاژ است. هر پمپ از بخش‌های مختلفی تشکیل شده که هماهنگی میان آن‌ها باعث انتقال صحیح سیال و عملکرد پایدار دستگاه می‌شود. زمانی که شناخت کافی از قطعات و اجزای پمپ داشته باشید، می‌توانید مشکلات احتمالی را سریع‌تر تشخیص دهید و از خرابی‌های سنگین جلوگیری کنید.

اجزای داخلی پمپ مانند پروانه، شافت، مکانیکال سیل، بلبرینگ و پوسته هر کدام وظیفه مشخصی دارند و خرابی هر بخش می‌تواند عملکرد کل سیستم را مختل کند. برای مثال آسیب دیدن پروانه ممکن است باعث کاهش فشار و افت راندمان شود یا خرابی مکانیکال سیل نشتی سیال را به همراه داشته باشد. به همین دلیل آشنایی با قطعات داخلی پمپ نقش مهمی در افزایش طول عمر دستگاه و کاهش هزینه‌های تعمیرات دارد.

در صنایع مختلف، استفاده از قطعات پمپ صنعتی باکیفیت اهمیت بیشتری پیدا می‌کند، زیرا این تجهیزات معمولاً تحت فشار و دمای بالا کار می‌کنند. انتخاب نادرست قطعات یا استفاده از نمونه‌های بی‌کیفیت می‌تواند باعث توقف خط تولید و افزایش هزینه‌های نگهداری شود. همچنین شناخت اجزای داخلی پمپ به تکنسین‌ها کمک می‌کند تا در زمان سرویس و تعمیرات، عیب‌یابی دقیق‌تر و سریع‌تری انجام دهند.

در نهایت، آگاهی از ساختار و عملکرد قطعات پمپ نه‌تنها باعث بهبود راندمان سیستم می‌شود، بلکه از خرابی‌های ناگهانی و هزینه‌های اضافی نیز جلوگیری می‌کند.

آشنایی با اجزای اصلی پمپ سانتریفیوژ

پمپ‌های سانتریفیوژ از قطعات مختلفی تشکیل شده‌اند که هرکدام نقش مهمی در عملکرد نهایی دستگاه دارند. اجزای اصلی پمپ سانتریفیوژ یا گریز از مرکز شامل قسمت مکش، شفت، قسمت تخلیه، پروانه، یاتاقان، آب بند، بدنه (پوسته) و محفظه حلزونی است. هماهنگی صحیح میان این قطعات باعث ایجاد فشار، انتقال سیال و افزایش راندمان پمپ می‌شود. شناخت اجزای اصلی پمپ سانتریفیوژ علاوه بر کمک به انتخاب بهتر تجهیزات، در فرآیند سرویس و تعمیرات پمپ نیز اهمیت زیادی دارد.

پروانه (Impeller)

پروانه مهم‌ترین قطعه در پمپ سانتریفیوژ محسوب می‌شود و وظیفه اصلی آن انتقال انرژی مکانیکی موتور به سیال است. این قطعه با چرخش سریع، نیروی گریز از مرکز ایجاد کرده و باعث حرکت سیال و افزایش فشار در سیستم می‌شود. طراحی و نوع پروانه تأثیر مستقیمی بر راندمان، دبی و عملکرد پمپ دارد.

پروانه‌ها معمولاً در سه نوع اصلی تولید می‌شوند:

• پروانه باز: مناسب سیالات دارای ذرات جامد و مواد غلیظ مانند گل و لای
• پروانه نیمه باز: مناسب سیالات با ناخالصی کم
• پروانه بسته: مناسب سیالات تمیز و بدون ذرات جامد مانند آب

کاهش فشار، افت دبی، لرزش و صدای غیرعادی از مهم‌ترین نشانه‌های خرابی پروانه پمپ هستند.

شافت یا روتور (Shaft)

شافت یکی از مهم‌ترین قطعات پمپ صنعتی است که نیروی چرخشی الکتروموتور را به پروانه منتقل می‌کند. این قطعه محور اصلی اجزای دوار پمپ بوده و نقش مهمی در ایجاد جریان سیال دارد. شافت‌ها در دو نوع توپر و توخالی ساخته می‌شوند که هرکدام از نظر استحکام، وزن و هزینه تفاوت دارند.

از رایج‌ترین مشکلات شافت می‌توان به خمیدگی، خوردگی، سایش و عدم تراز اشاره کرد که معمولاً باعث لرزش و کاهش راندمان پمپ می‌شوند.

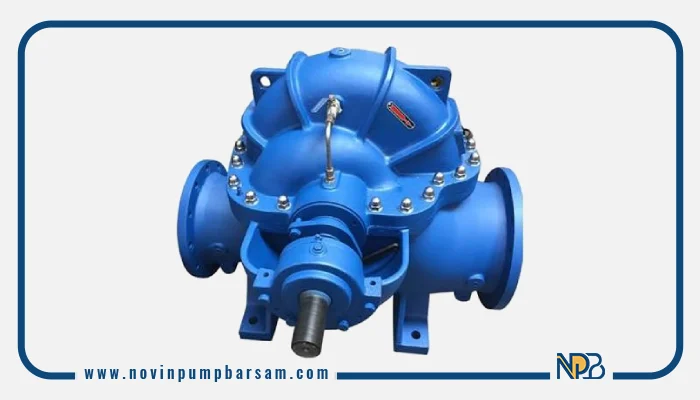

بدنه یا پوسته پمپ (Casing)

پوسته پمپ محفظه‌ای است که اجزای داخلی پمپ را در بر می‌گیرد و مسیر هدایت سیال را مشخص می‌کند. این بخش علاوه بر محافظت از قطعات داخلی، انرژی سرعت سیال را به فشار تبدیل می‌کند. جنس بدنه معمولاً از چدن، استیل یا برنز انتخاب می‌شود تا در برابر فشار، خوردگی و شرایط محیطی مقاوم باشد.

انواع پوسته در پمپ سانتریفیوژ شامل موارد زیر است:

• پوسته حلزونی: رایج‌ترین نوع پوسته که با افزایش تدریجی سطح مقطع، سرعت سیال را کاهش داده و فشار را افزایش می‌دهد.
• پوسته ورتکس: با کاهش گرداب جریان، راندمان پمپ را بهبود می‌دهد.
• بدنه با تیغه‌های راهنما: دارای پره‌های هدایت‌کننده و دیفیوزر برای کنترل بهتر جریان و افزایش فشار سیال است.

دیفیوزر (Diffuser)

دیفیوزر یکی از اجزای مهم در برخی پمپ‌های سانتریفیوژ است که وظیفه کنترل جریان و تبدیل انرژی جنبشی سیال به فشار را برعهده دارد. این قطعه باعث کاهش سرعت سیال و افزایش راندمان پمپ می‌شود و معمولاً در پمپ‌های چندمرحله‌ای کاربرد دارد.

یاتاقان و بلبرینگ

یاتاقان‌ و بلبرینگ‌ها نقش مهمی در کاهش اصطکاک و حفظ تعادل شافت دارند. این قطعات باعث حرکت روان محور پمپ شده و از استهلاک اجزای دوار جلوگیری می‌کنند. یاتاقان‌ها معمولاً در دو نوع شعاعی و تراست استفاده می‌شوند که هرکدام وظیفه کنترل بارهای مختلف را برعهده دارند.

از علائم خرابی یاتاقان می‌توان به صدای زیاد، لرزش، افزایش دما و کاهش راندمان پمپ اشاره کرد.

مکانیکال سیل و آب‌بندها

آب‌بندها وظیفه جلوگیری از نشتی سیال و محافظت از یاتاقان‌ها را برعهده دارند. مهم‌ترین نوع آب‌بند در پمپ‌های سانتریفیوژ، مکانیکال سیل است که در محل اتصال شافت نصب می‌شود و مانع خروج سیال و ورود آلودگی به داخل پمپ می‌شود.

آب‌بندها به دو دسته اصلی تقسیم می‌شوند:

• مکانیکال سیل: دارای نشتی کمتر، طول عمر بیشتر و راندمان بالاتر
• پکینگ: معمولاً از الیاف نسوز ساخته می‌شود و در برخی کاربردها استفاده می‌گردد

مکانیکال سیل در تجهیزات صنعتی کاربرد فراوانی دارد و برای پمپ‌هایی که به‌صورت مداوم کار می‌کنند گزینه مناسب‌تری محسوب می‌شود.

کوپلینگ

کوپلینگ قطعه‌ای است که الکتروموتور را به شافت پمپ متصل می‌کند و وظیفه انتقال نیرو را برعهده دارد. استفاده از کوپلینگ مناسب باعث کاهش لرزش، جلوگیری از آسیب به شافت و عملکرد پایدارتر پمپ می‌شود.

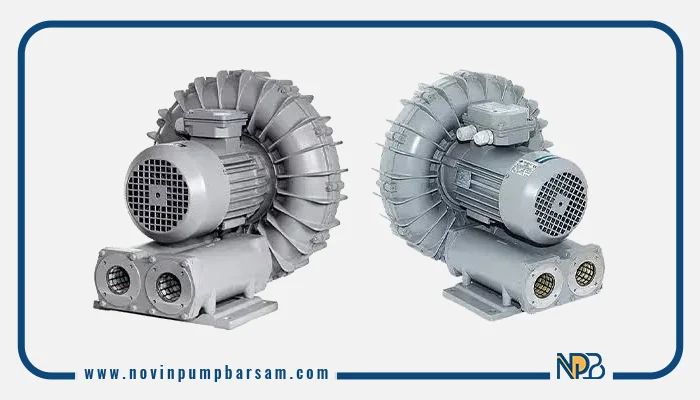

قسمت مکش و تخلیه

قسمت مکش، ورودی پمپ است که سیال را از منبع دریافت می‌کند و به سمت پروانه هدایت می‌نماید. در مقابل، قسمت تخلیه خروجی پمپ محسوب می‌شود و سیال پس از افزایش فشار از این بخش به سیستم منتقل می‌شود. طراحی صحیح این دو بخش تأثیر مستقیمی بر راندمان و عملکرد پمپ دارد.

در مجموع، آشنایی با قطعات پمپ و اجزای داخلی پمپ به کاربران کمک می‌کند تا عملکرد سیستم را بهتر درک کرده، خرابی‌ها را سریع‌تر تشخیص دهند و با نگهداری اصولی، عمر مفید تجهیزات را افزایش دهند.

نحوه هماهنگی قطعات با یکدیگر

عملکرد صحیح پمپ سانتریفیوژ به هماهنگی دقیق میان قطعات داخلی آن وابسته است و هر بخش وظیفه مشخصی در فرآیند انتقال سیال برعهده دارد. این هماهنگی از لحظه روشن شدن الکتروموتور آغاز می‌شود؛ جایی که موتور، انرژی مکانیکی لازم را تولید کرده و از طریق کوپلینگ به شافت منتقل می‌کند. شافت نیز با چرخش خود، پروانه را به حرکت درمی‌آورد تا نیروی گریز از مرکز ایجاد شود. در این مرحله، سیال از بخش مکش وارد پمپ شده و توسط پروانه شتاب می‌گیرد. سپس سیال با فشار مناسب به سمت پوسته حلزونی یا دیفیوزر هدایت می‌شود تا انرژی سرعت به فشار تبدیل شود.

در کنار این فرآیند، قطعاتی مانند یاتاقان و بلبرینگ وظیفه حفظ تعادل شافت و کاهش اصطکاک را برعهده دارند تا حرکت قطعات بدون لرزش و استهلاک انجام شود. مکانیکال سیل نیز از نشتی سیال در محل اتصال شافت جلوگیری می‌کند و مانع ورود آلودگی به داخل سیستم می‌شود. اگر یکی از اجزای داخلی پمپ دچار خرابی یا ناهماهنگی شود، عملکرد کل سیستم تحت تأثیر قرار گرفته و مشکلاتی مانند افت فشار، لرزش، کاهش دبی یا افزایش مصرف انرژی ایجاد خواهد شد. به همین دلیل، بررسی سلامت و هماهنگی قطعات پمپ سانتریفیوژ نقش مهمی در افزایش راندمان و طول عمر دستگاه دارد.

نقش هر قطعه در راندمان پمپ

راندمان پمپ سانتریفیوژ به عملکرد صحیح قطعات داخلی آن بستگی دارد. پروانه وظیفه ایجاد جریان و افزایش فشار سیال را برعهده دارد و شافت نیروی موتور را به پروانه منتقل می‌کند. یاتاقان و بلبرینگ باعث کاهش اصطکاک و جلوگیری از لرزش می‌شوند. مکانیکال سیل نیز از نشتی سیال جلوگیری کرده و مانع کاهش راندمان پمپ می‌شود. همچنین پوسته و دیفیوزر با هدایت صحیح سیال، فشار خروجی را افزایش می‌دهند. خرابی یا فرسودگی هر یک از این قطعات می‌تواند باعث افت فشار، افزایش مصرف انرژی و کاهش عمر مفید پمپ شود.

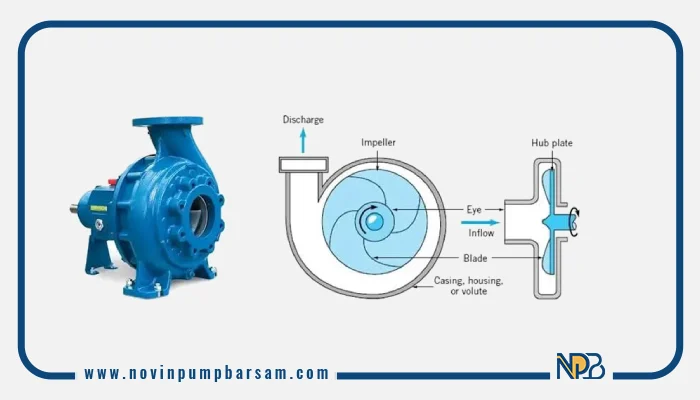

مسیر حرکت سیال داخل پمپ

در پمپ سانتریفیوژ، سیال ابتدا از بخش مکش وارد مرکز پروانه می‌شود. با چرخش پروانه، نیروی گریز از مرکز ایجاد شده و سیال به سمت لبه‌های بیرونی هدایت می‌شود. سپس سیال وارد پوسته حلزونی یا دیفیوزر شده و انرژی سرعت آن به فشار تبدیل می‌شود. در نهایت، سیال با فشار مناسب از خروجی پمپ خارج می‌شود. عملکرد صحیح مسیر حرکت سیال به سلامت قطعات پمپ وابسته است و وجود گرفتگی، نشتی یا ورود هوا می‌تواند باعث کاهش دبی، افت فشار و ایجاد کاویتاسیون در سیستم شود.

رایج‌ترین خرابی قطعات پمپ سانتریفیوژ

خرابی قطعات پمپ سانتریفیوژ معمولاً به دلیل استهلاک، نصب غیراصولی یا عدم سرویس دوره‌ای ایجاد می‌شود و می‌تواند عملکرد کل سیستم را مختل کند. بسیاری از مشکلات فنی به خرابی اجزای داخلی پمپ مانند پروانه، یاتاقان، مکانیکال سیل یا شافت مربوط هستند. شناخت علائم خرابی و بررسی به‌موقع قطعات پمپ صنعتی نقش مهمی در جلوگیری از آسیب‌های جدی و کاهش هزینه‌های تعمیرات پمپ دارد. رسیدگی سریع به مشکلات فنی باعث افزایش راندمان، کاهش مصرف انرژی و افزایش طول عمر پمپ خواهد شد.

• علت نشتی پمپ

خرابی مکانیکال سیل، فرسودگی اورینگ‌ها یا ترک‌خوردگی پوسته از مهم‌ترین دلایل نشتی در پمپ‌های سانتریفیوژ هستند.

بررسی دوره‌ای اجزای داخلی پمپ و تعویض قطعات آسیب‌دیده می‌تواند از نشتی و آسیب بیشتر جلوگیری کند.

• علت لرزش و صدای غیرعادی

خرابی بلبرینگ، عدم بالانس پروانه یا خم شدن شافت باعث ایجاد لرزش و صدای غیرعادی در پمپ می‌شود.

بی‌توجهی به این مشکل ممکن است باعث آسیب به سایر قطعات پمپ صنعتی و افزایش هزینه‌های تعمیرات پمپ شود.

• افت فشار یا کاهش دبی

گرفتگی مسیر ورودی، خرابی پروانه یا ورود هوا به سیستم می‌تواند باعث افت فشار و کاهش دبی پمپ شود.

سرویس منظم و بررسی سلامت قطعات داخلی پمپ نقش مهمی در حفظ راندمان و عملکرد صحیح دستگاه دارد.

• داغ شدن پمپ

کارکرد خشک، خرابی یاتاقان یا فشار کاری بیش‌ازحد از عوامل اصلی داغ شدن پمپ هستند.

در صورت افزایش دمای پمپ باید سریعاً عملکرد سیستم و وضعیت قطعات پمپ سانتریفیوژ بررسی شود تا از آسیب جدی جلوگیری شود.

نکات مهم در نگهداری و تعمیرات پمپ

نگهداری صحیح و سرویس منظم پمپ سانتریفیوژ تأثیر مستقیمی بر عملکرد، راندمان و طول عمر تجهیزات دارد. بسیاری از خرابی‌های رایج به دلیل بی‌توجهی به وضعیت اجزای داخلی پمپ و استفاده نادرست از دستگاه ایجاد می‌شوند. بررسی دوره‌ای قطعات پمپ صنعتی، جلوگیری از کارکرد خشک و استفاده از قطعات استاندارد می‌تواند هزینه‌های تعمیرات پمپ را تا حد زیادی کاهش دهد. رعایت اصول نگهداری همچنین از افت فشار، نشتی و خرابی ناگهانی سیستم جلوگیری می‌کند.

• زمان تعویض قطعات: قطعاتی مانند مکانیکال سیل، بلبرینگ، پروانه و اورینگ‌ها باید به‌صورت دوره‌ای بررسی و در صورت فرسودگی تعویض شوند. تأخیر در تعویض قطعات پمپ صنعتی می‌تواند باعث آسیب به سایر اجزای داخلی پمپ و افزایش هزینه‌های تعمیرات پمپ شود.

• سرویس دوره‌ای: سرویس منظم شامل بررسی لرزش، کنترل نشتی، روانکاری یاتاقان‌ها و بررسی عملکرد موتور است. انجام سرویس دوره‌ای باعث افزایش راندمان، کاهش استهلاک و جلوگیری از خرابی ناگهانی پمپ خواهد شد.

• استفاده از قطعات اصلی: استفاده از قطعات اصلی و استاندارد، عملکرد بهتر و طول عمر بیشتر پمپ را تضمین می‌کند.

قطعات غیراستاندارد معمولاً باعث کاهش راندمان، افزایش مصرف انرژی و خرابی سریع‌تر قطعات پمپ صنعتی می‌شوند.

• اشتباهات رایج در تعمیرات پمپ: نصب اشتباه قطعات، تنظیم نبودن شافت و استفاده از قطعات نامناسب از رایج‌ترین خطاهای تعمیراتی هستند. بی‌توجهی به اصول فنی در تعمیرات پمپ می‌تواند باعث لرزش، نشتی و خرابی مجدد سیستم شود.

راهنمای خرید قطعات پمپ صنعتی

انتخاب صحیح قطعات پمپ صنعتی تأثیر مستقیمی بر عملکرد، راندمان و طول عمر پمپ دارد. آشنایی با قطعات داخلی پمپ و شناخت وظیفه هر بخش، به کاربران کمک می‌کند تا قطعات متناسب با نوع پمپ و شرایط کاری را انتخاب کنند. هنگام خرید باید به کیفیت ساخت، برند، سازگاری قطعات و نوع کاربرد توجه شود؛ زیرا استفاده از قطعات نامناسب می‌تواند باعث کاهش راندمان، افزایش خرابی و بالا رفتن هزینه‌های تعمیرات پمپ شود. انتخاب اصولی اجزای پمپ نقش مهمی در عملکرد پایدار سیستم دارد.

1. انتخاب قطعات بر اساس نوع پمپ

هر پمپ با توجه به نوع طراحی و کاربرد، به قطعات مخصوصی نیاز دارد و انتخاب اشتباه می‌تواند عملکرد سیستم را مختل کند. هنگام خرید باید نوع سیال، فشار کاری و مدل پمپ بررسی شود تا اجزای داخلی پمپ به‌درستی انتخاب شوند.

2. اهمیت برند و کیفیت

استفاده از قطعات پمپ صنعتی باکیفیت و برندهای معتبر باعث افزایش طول عمر و کاهش استهلاک تجهیزات می‌شود. قطعات غیراستاندارد معمولاً راندمان پایین‌تری داشته و هزینه‌های تعمیرات پمپ را افزایش می‌دهند.

3. بررسی سازگاری قطعات

قبل از خرید باید سازگاری قطعات پمپ با مدل دستگاه، توان موتور و شرایط کاری بررسی شود. عدم هماهنگی میان قطعات پمپ و اجزای پمپ می‌تواند باعث لرزش، نشتی و کاهش راندمان سیستم شود.

جمع‌بندی

شناخت اجزای داخلی پمپ و آشنایی با عملکرد هر قطعه، نقش مهمی در افزایش راندمان، کاهش استهلاک و جلوگیری از خرابی‌های ناگهانی دارد. قطعاتی مانند پروانه، شافت، مکانیکال سیل و یاتاقان تأثیر مستقیمی بر عملکرد پمپ سانتریفیوژ دارند و بررسی منظم آن‌ها می‌تواند هزینه‌های تعمیرات پمپ را کاهش دهد. همچنین استفاده از قطعات پمپ صنعتی باکیفیت و انجام سرویس‌های دوره‌ای، باعث افزایش طول عمر تجهیزات و عملکرد پایدار سیستم می‌شود. برای خرید یا تعویض قطعات پمپ، انتخاب قطعات استاندارد و سازگار با نوع پمپ اهمیت زیادی در جلوگیری از خرابی و افت راندمان خواهد داشت.

سوالات متداول

1. مکانیکال سیل چه کاربردی دارد؟

مکانیکال سیل برای آب‌بندی پمپ و جلوگیری از نشتی سیال در محل اتصال شافت استفاده می‌شود و از ورود آلودگی به داخل پمپ جلوگیری می‌کند.

2. عمر مفید قطعات پمپ چقدر است؟

عمر قطعات پمپ به نوع کاربری، کیفیت قطعات و شرایط نگهداری بستگی دارد، اما معمولاً بین ۳ تا ۱۰ سال متغیر است.

3. چگونه از خرابی پمپ جلوگیری کنیم؟

سرویس دوره‌ای، استفاده از قطعات باکیفیت، روانکاری مناسب و جلوگیری از کارکرد خشک پمپ مهم‌ترین راه‌های پیشگیری از خرابی هستند.

4. بهترین قطعات یدکی پمپ را چگونه انتخاب کنیم؟

برای انتخاب قطعات یدکی باید به برند پمپ، جنس قطعه، سازگاری فنی و کیفیت ساخت توجه کنید تا راندمان و عمر دستگاه حفظ شود.

5. آیا تعمیر پمپ بهتر از تعویض آن است؟

اگر خرابی جزئی باشد تعمیر گزینه مقرون‌به‌صرفه‌تری است، اما در خرابی‌های شدید یا فرسودگی بالا تعویض پمپ انتخاب بهتری خواهد بود.

6. علت صدای زیاد پمپ چیست؟

خرابی بلبرینگ، وجود هوا در سیستم، کاویتاسیون، عدم تراز شافت یا آسیب دیدن پروانه از مهم‌ترین دلایل صدای زیاد پمپ هستند.
