اگر پمپ آب خانگی شما با باز شدن شیر آب دیر روشن می‌شود، پس از بسته شدن شیر همچنان به کار خود ادامه می‌دهد یا بدون دلیل به‌صورت مکرر روشن و خاموش می‌شود، احتمال زیادی وجود دارد که تنظیم ست کنترل پمپ آب به درستی انجام نشده باشد. ست کنترل یکی از مهم‌ترین تجهیزات کنترل فشار در سیستم‌های آبرسانی است که وظیفه دارد زمان روشن و خاموش شدن پمپ را متناسب با میزان مصرف آب مدیریت کند. به همین دلیل، کوچک‌ترین خطا در تنظیم این قطعه می‌تواند علاوه بر کاهش فشار آب، موجب افزایش استهلاک پمپ و مصرف بیشتر برق شود. گاهی افت فشار ناشی از تنظیم نبودن ست کنترل نیست و فرسودگی پروانه پمپ یا گرفتگی آن باعث کاهش دبی خروجی می‌شود.

در بسیاری از ساختمان‌های مسکونی، ست کنترل جایگزین تجهیزاتی مانند کلید اتوماتیک مکانیکی و منبع تحت فشار شده است. نصب ساده، ابعاد مناسب و عملکرد خودکار باعث شده این تجهیز در سیستم‌های آبرسانی خانگی کاربرد گسترده‌ای داشته باشد. البته باید توجه داشت که تنها نصب دستگاه کافی نیست و تنظیم ست کنترل پمپ آب نیز نقش تعیین‌کننده‌ای در عملکرد صحیح کل سیستم دارد.

در این مقاله از نوین پمپ برسام ابتدا با نحوه عملکرد ست کنترل آشنا می‌شوید، سپس شرایط لازم برای تنظیم صحیح آن را بررسی می‌کنیم و در ادامه، مراحل تنظیم را به‌صورت گام‌به‌گام توضیح خواهیم داد تا بتوانید از عملکرد پایدار و بدون مشکل پمپ آب اطمینان حاصل کنید.

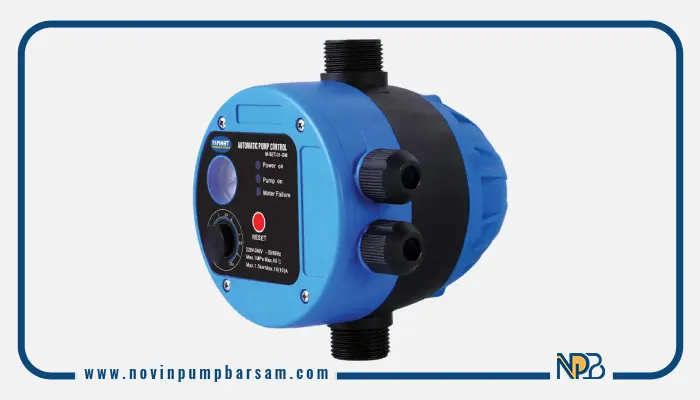

ست کنترل پمپ آب چگونه کار می‌کند؟

ست کنترل پمپ آب یک کنترل‌کننده الکترونیکی است که وظیفه مدیریت روشن و خاموش شدن پمپ را بر عهده دارد. این دستگاه با تشخیص جریان آب و تغییرات فشار، بدون نیاز به دخالت کاربر، فرمان راه‌اندازی یا توقف پمپ را صادر می‌کند.

به زبان ساده، زمانی که یکی از شیرهای آب باز می‌شود، جریان آب در لوله‌ها ایجاد شده و ست کنترل این تغییر را تشخیص می‌دهد. در نتیجه، فرمان روشن شدن پمپ صادر می‌شود تا فشار مورد نیاز شبکه تأمین شود. پس از بسته شدن شیر آب و توقف جریان، دستگاه نیز دستور خاموش شدن پمپ را صادر می‌کند.

درون بیشتر ست کنترل‌ها قطعاتی مانند فلوسوئیچ، برد الکترونیکی، دیافراگم، شیر یک‌طرفه و مدار کنترل فشار قرار گرفته است. هماهنگی این قطعات باعث می‌شود پمپ تنها در زمان نیاز روشن شود و از کارکرد بی‌دلیل آن جلوگیری گردد.

اگر تنظیم ست کنترل پمپ آب به‌درستی انجام نشده باشد، این هماهنگی از بین می‌رود و مشکلاتی مانند روشن نشدن پمپ، خاموش نشدن آن یا روشن و خاموش شدن مکرر دستگاه ایجاد خواهد شد.

پیش از تنظیم ست کنترل پمپ آب چه نکاتی را باید بدانید؟

قبل از شروع فرآیند تنظیم، لازم است چند نکته مهم را بررسی کنید. بسیاری از مشکلاتی که کاربران به تنظیم نادرست نسبت می‌دهند، در واقع به شرایط نصب یا فشار ورودی سیستم مربوط می‌شود.

مهم‌ترین شرط برای عملکرد صحیح ست کنترل، وجود فشار اولیه در ورودی پمپ است. در اغلب مدل‌ها، این فشار باید حداقل حدود ۰.۵ بار باشد تا دستگاه بتواند تغییرات جریان را تشخیص دهد. به همین دلیل، استفاده از ست کنترل در سیستم‌هایی که آب از منابع بدون فشار مانند مخزن زمینی، استخر یا چاه تأمین می‌شود، معمولاً نتیجه مطلوبی نخواهد داشت، مگر اینکه فشار اولیه به روش مناسب تأمین شود.

همچنین قبل از انجام تنظیمات، موارد زیر را بررسی کنید:

• از سالم بودن پمپ آب و موتور اطمینان حاصل کنید.
• مسیر لوله‌کشی نباید نشتی داشته باشد.
• شیر یک‌طرفه باید عملکرد صحیحی داشته باشد.
• برق ورودی دستگاه پایدار باشد.
• فیلترها و مسیر عبور آب دچار گرفتگی نباشند.

در صورتی که هر یک از این موارد دچار ایراد باشد، حتی با انجام صحیح تنظیم ست کنترل پمپ آب نیز ممکن است عملکرد سیستم به حالت ایده‌آل نرسد.

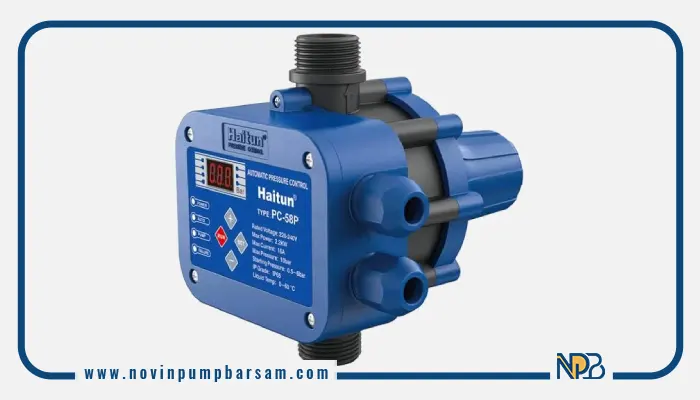

چه زمانی باید تنظیم ست کنترل پمپ آب را انجام داد؟

تنظیم ست کنترل معمولاً پس از نصب اولیه انجام می‌شود، اما در برخی شرایط نیز لازم است مجدداً دستگاه تنظیم شود. آشنایی با این نشانه‌ها به شما کمک می‌کند قبل از وارد شدن آسیب به پمپ، مشکل را برطرف کنید.

برخی از رایج‌ترین علائمی که نشان می‌دهند زمان تنظیم مجدد دستگاه فرا رسیده است عبارت‌اند از:

• پمپ پس از باز کردن شیر آب با تأخیر روشن می‌شود.
• پمپ بعد از بسته شدن شیر همچنان روشن باقی می‌ماند.
• دستگاه به‌طور مداوم روشن و خاموش می‌شود.
• فشار آب در زمان مصرف نوسان دارد.
• پس از نصب ست کنترل جدید، عملکرد پمپ طبیعی نیست.

در چنین شرایطی معمولاً با یک تنظیم صحیح ست کنترل پمپ آب می‌توان عملکرد سیستم را به حالت استاندارد بازگرداند، البته به شرطی که سایر اجزای سیستم سالم باشند.

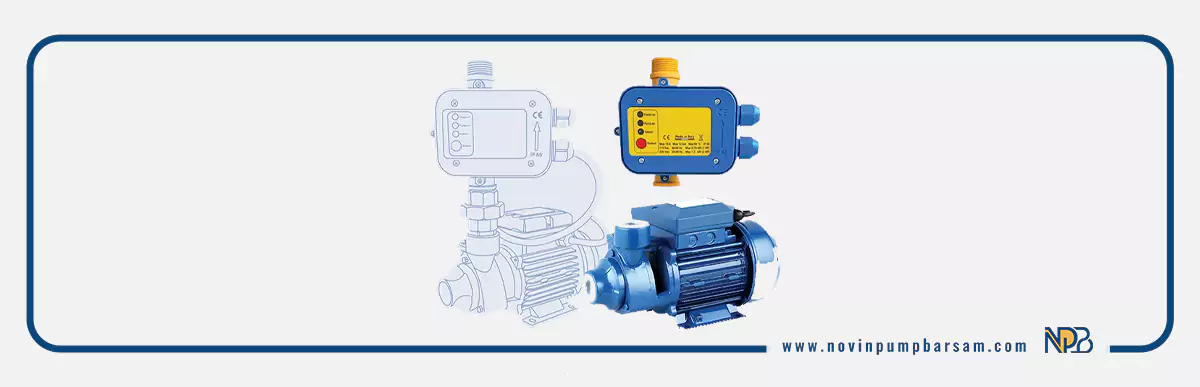

نحوه تنظیم ست کنترل پمپ آب در ۷ مرحله

تنظیم صحیح ست کنترل فرآیندی ساده است، اما باید مراحل آن با دقت و به ترتیب انجام شود. رعایت ترتیب مراحل باعث می‌شود دستگاه بتواند نقطه مناسب روشن و خاموش شدن پمپ را به‌درستی تشخیص دهد و از روشن ماندن بی‌دلیل یا تأخیر در عملکرد جلوگیری شود.

1. شرایط اولیه سیستم را بررسی کنید

پیش از هر اقدامی، مطمئن شوید برق دستگاه وصل است، پمپ در وضعیت عادی قرار دارد و فشار آب ورودی مناسب است. همچنین بررسی کنید که هیچ نشتی در لوله‌ها وجود نداشته باشد، زیرا نشتی می‌تواند نتیجه تنظیم را تحت تأثیر قرار دهد.

2. یکی از شیرهای آب را کاملاً باز کنید

یکی از شیرهای آب ساختمان را تا انتها باز کنید تا جریان آب برقرار شود. محل شیر اهمیت زیادی ندارد و می‌تواند در هر واحد یا طبقه‌ای باشد. با ایجاد جریان آب، پمپ باید به‌صورت خودکار روشن شود. اگر پمپ در این مرحله روشن نشد، ابتدا باید مشکل فشار ورودی یا اتصالات برقی بررسی شود و سپس فرآیند تنظیم ست کنترل پمپ آب ادامه پیدا کند.

3. شیر خروجی پمپ را به‌طور کامل ببندید

پس از روشن شدن پمپ، به محل نصب آن مراجعه کرده و شیر خروجی پمپ را به‌آرامی و به‌طور کامل ببندید. با قطع جریان خروجی، ست کنترل شرایط را تشخیص داده و پمپ باید خاموش شود. اگر پمپ خاموش نشد، ابتدا از سالم بودن ست کنترل و عدم وجود نشتی در مسیر لوله‌کشی اطمینان حاصل کنید.

هدف از این مرحله، آماده‌سازی سیستم برای تعیین نقطه صحیح روشن شدن پمپ در دبی پایین است. این کار باعث می‌شود تنظیم دستگاه با دقت بیشتری انجام شود.

4. شیر خروجی را به‌آرامی باز کنید

اکنون شیر خروجی پمپ را به مقدار بسیار کم باز کنید، به‌گونه‌ای که تنها جریان باریکی از آب عبور کند. در این وضعیت معمولاً پمپ دوباره روشن می‌شود، زیرا ست کنترل عبور آب را تشخیص می‌دهد.

در این مرحله باید دقت کنید که میزان باز بودن شیر بسیار کم باشد. اگر شیر بیش از حد باز شود، نتیجه تنظیم دقیق نخواهد بود و ممکن است مجبور شوید مراحل را دوباره تکرار کنید.

5. پیچ تنظیم را تنظیم کنید

در ست کنترل‌هایی که قابلیت تنظیم دارند، معمولاً یک پیچ تنظیم در قسمت پشت یا کنار دستگاه قرار دارد. این پیچ برای تغییر نقطه روشن شدن پمپ استفاده می‌شود.

اگر پمپ هنگام عبور مقدار بسیار کمی آب روشن می‌شود، پیچ تنظیم را به‌آرامی در جهت کاهش حساسیت (مطابق دستورالعمل سازنده دستگاه) بچرخانید. پس از هر تغییر، چند ثانیه صبر کنید تا عملکرد سیستم پایدار شود.

در مقابل، اگر پمپ با باز شدن شیر آب روشن نمی‌شود یا با تأخیر زیاد وارد مدار می‌شود، لازم است تنظیمات را در جهت عکس و به‌صورت تدریجی اصلاح کنید.

نکته: از چرخاندن ناگهانی یا بیش از حد پیچ تنظیم خودداری کنید. تغییرات جزئی، دقت بیشتری در تنظیم ست کنترل پمپ آب ایجاد می‌کند.

6. مراحل را دوباره بررسی کنید

پس از انجام تنظیم اولیه، دوباره شیر خروجی را ببندید و همان مراحل را یک بار دیگر تکرار کنید. این کار باعث می‌شود مطمئن شوید نقطه روشن و خاموش شدن پمپ به‌درستی تنظیم شده است.

در این مرحله بهتر است چند بار شیر آب را باز و بسته کنید و عملکرد سیستم را زیر نظر بگیرید. اگر پمپ در هر بار مصرف بدون تأخیر روشن و بلافاصله پس از قطع جریان خاموش شود، تنظیم به‌درستی انجام شده است.

7. عملکرد نهایی سیستم را ارزیابی کنید

در پایان، شیر خروجی را تا حدود نیمه باز کرده و عملکرد سیستم را بررسی کنید. در این شرایط پمپ باید بدون تأخیر روشن شود و فشار آب یکنواختی ایجاد کند.

اگر پمپ روشن نشد، مقدار تنظیم را اندکی اصلاح کنید و دوباره عملکرد آن را آزمایش کنید. هدف این است که دستگاه تنها در زمان نیاز روشن شود و پس از پایان مصرف نیز بدون مکث خاموش گردد.

جدول مراحل تنظیم ست کنترل پمپ آب

محل پیچ تنظیم ست کنترل کجاست؟

یکی از پرسش‌های رایج کاربران، محل قرارگیری پیچ تنظیم روی ست کنترل است. در پاسخ باید گفت که همه مدل‌های موجود در بازار دارای این قابلیت نیستند.

به طور کلی ست کنترل‌ها در دو گروه قرار می‌گیرند:

• مدل‌های ساده: این محصولات فاقد پیچ تنظیم هستند و تنظیمات آن‌ها به‌صورت ثابت توسط کارخانه انجام شده است.
• مدل‌های قابل تنظیم: این مدل‌ها دارای پیچ تنظیم بوده و امکان تغییر حساسیت عملکرد دستگاه را در اختیار کاربر قرار می‌دهند.

در بیشتر مدل‌های قابل تنظیم، پیچ در قسمت پشت بدنه یا زیر درپوش محافظ قرار دارد و با یک پیچ‌گوشتی دوسو قابل تنظیم است. پیش از هرگونه تغییر، توصیه می‌شود دفترچه راهنمای دستگاه را مطالعه کنید، زیرا جهت افزایش یا کاهش فشار در برخی برندها ممکن است متفاوت باشد.

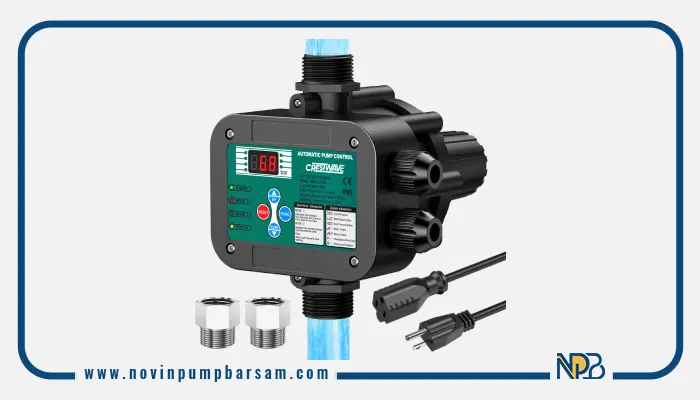

آیا روش تنظیم در برندهای مختلف تفاوت دارد؟

اگرچه برندهای مختلفی از ست کنترل در بازار ایران عرضه می‌شوند، اما اصول عملکرد آن‌ها تقریباً یکسان است. بیشتر این محصولات بر اساس تشخیص جریان آب و فشار سیستم کار می‌کنند، بنابراین مراحل تنظیم ست کنترل پمپ آب نیز تفاوت چشمگیری ندارد.

با این حال، ممکن است تفاوت‌هایی در موارد زیر وجود داشته باشد:

• محل قرارگیری پیچ تنظیم
• محدوده قابل تنظیم فشار
• نوع برد الکترونیکی
• امکاناتی مانند نمایشگر دیجیتال یا دکمه ریست

به همین دلیل، پس از آشنایی با اصول کلی تنظیم، بهتر است مشخصات فنی مدل مورد استفاده نیز بررسی شود.

نکات مهم هنگام تنظیم ست کنترل پمپ آب

برای اینکه تنظیم انجام‌شده نتیجه مطلوبی داشته باشد و از بروز مشکلات بعدی جلوگیری شود، رعایت چند نکته ضروری است:

• تنظیم را زمانی انجام دهید که مصرف آب در ساختمان حداقل باشد.
• از ایجاد تغییرات زیاد در پیچ تنظیم خودداری کنید.
• در صورت وجود نشتی در لوله‌ها، ابتدا نشتی را برطرف کنید.
• اگر فشار آب ورودی کمتر از مقدار مورد نیاز باشد، تنظیم نتیجه مطلوبی نخواهد داشت.
• پس از هر بار تنظیم، عملکرد دستگاه را چند مرتبه آزمایش کنید.
• در ساختمان‌های مرتفع، استفاده از منبع تحت فشار و کلید اتوماتیک می‌تواند انتخاب مناسب‌تری نسبت به ست کنترل باشد.

 مشکلات رایج پس از تنظیم ست کنترل

علت خراب شدن ست کنترل پمپ آب چیست؟

اگرچه ست کنترل قطعه‌ای با طول عمر مناسب است، اما مانند هر تجهیز الکترومکانیکی دیگری در صورت استفاده نادرست یا قرار گرفتن در شرایط نامناسب ممکن است دچار خرابی شود. در بسیاری از مواقع کاربران تصور می‌کنند مشکل از تنظیم ست کنترل پمپ آب است، در حالی که ایراد اصلی به خرابی یکی از قطعات داخلی یا شرایط نامناسب سیستم مربوط می‌شود.

شناخت دلایل رایج خرابی این تجهیز به شما کمک می‌کند پیش از تعویض دستگاه، علت اصلی مشکل را شناسایی کرده و در بسیاری از موارد با یک سرویس ساده، عملکرد سیستم را به حالت عادی بازگردانید.

1. خرابی فلوسوئیچ

فلوسوئیچ یکی از مهم‌ترین قطعات داخلی ست کنترل است که وظیفه تشخیص جریان آب را بر عهده دارد. در صورت خرابی این قطعه، دستگاه قادر به تشخیص باز یا بسته شدن شیر آب نخواهد بود و ممکن است پمپ روشن نشود یا به‌صورت مداوم کار کند.

2. رسوب گرفتن قطعات داخلی

در مناطقی که سختی آب بالا است، به مرور زمان رسوبات آهکی روی دیافراگم، مسیر عبور آب و سایر قطعات داخلی تشکیل می‌شود. این رسوبات دقت عملکرد دستگاه را کاهش داده و باعث اختلال در روشن و خاموش شدن پمپ خواهند شد. سرویس دوره‌ای و استفاده از آب با کیفیت مناسب می‌تواند از بروز این مشکل جلوگیری کند.

در صورتی که پس از تنظیم ست کنترل پمپ آب همچنان فشار سیستم ناپایدار باشد، بهتر است علاوه بر بررسی ست کنترل، وضعیت مکانیکال سیل و سایر قطعات آب‌بندی پمپ نیز بررسی شود.

3. خرابی شیر یک‌طرفه

شیر یک‌طرفه وظیفه جلوگیری از بازگشت آب به سمت پمپ را بر عهده دارد. در صورت خرابی این قطعه، فشار سیستم افت کرده و ست کنترل تصور می‌کند مصرف آب همچنان ادامه دارد. در نتیجه ممکن است پمپ بدون نیاز روشن بماند یا به دفعات وارد مدار شود.

4. نوسانات برق

برد الکترونیکی ست کنترل نسبت به نوسانات شدید ولتاژ حساس است. افزایش یا کاهش ناگهانی ولتاژ می‌تواند باعث آسیب دیدن برد و اختلال در عملکرد دستگاه شود.

استفاده از محافظ برق استاندارد، احتمال بروز این مشکل را تا حد زیادی کاهش می‌دهد.

5. تنظیم نادرست دستگاه

در برخی موارد، دستگاه سالم است اما تنظیمات آن به‌درستی انجام نشده است. تنظیم بیش از حد حساس یا برعکس، تنظیم بسیار کم حساسیت باعث می‌شود پمپ عملکرد طبیعی نداشته باشد.

به همین دلیل توصیه می‌شود تنظیم ست کنترل پمپ آب تنها به‌صورت تدریجی انجام شود و پس از هر تغییر، عملکرد سیستم بررسی گردد.

اشتباهات رایج هنگام تنظیم ست کنترل پمپ آب

بسیاری از مشکلاتی که پس از تنظیم ایجاد می‌شوند، به دلیل چند اشتباه ساده هستند. آشنایی با این موارد باعث می‌شود فرآیند تنظیم با دقت بیشتری انجام شود.

• چرخاندن بیش از حد پیچ تنظیم

برخی کاربران برای رسیدن سریع‌تر به نتیجه، پیچ تنظیم را چند دور کامل می‌چرخانند. این کار باعث می‌شود نقطه عملکرد دستگاه از محدوده استاندارد خارج شود و تنظیم مجدد زمان بیشتری نیاز داشته باشد.

• بی‌توجهی به فشار ورودی

اگر فشار آب ورودی کمتر از حداقل فشار مورد نیاز باشد، حتی بهترین تنظیم نیز عملکرد مطلوبی ایجاد نخواهد کرد.

• تنظیم دستگاه در زمان مصرف زیاد آب

هنگامی که چندین واحد به‌طور هم‌زمان از آب استفاده می‌کنند، فشار شبکه ثابت نیست. انجام تنظیم در این شرایط می‌تواند نتیجه نادرستی ایجاد کند.

• نادیده گرفتن نشتی لوله‌ها

گاهی علت روشن و خاموش شدن مداوم پمپ، نشتی در سیستم لوله‌کشی است و ارتباطی با ست کنترل ندارد. بنابراین قبل از هرگونه تنظیم، بهتر است سلامت کل شبکه بررسی شود.

• استفاده از ست کنترل در کاربرد نامناسب

ست کنترل بیشتر برای سیستم‌هایی مناسب است که آب ورودی آن‌ها دارای فشار اولیه باشد. در کاربردهایی مانند مکش مستقیم از چاه یا مخزن بدون فشار، معمولاً استفاده از تجهیزات کنترلی دیگر نتیجه بهتری خواهد داشت.

آیا ست کنترل برای همه ساختمان‌ها مناسب است؟

اگرچه ست کنترل در بسیاری از ساختمان‌های مسکونی عملکرد مناسبی دارد، اما همیشه بهترین انتخاب نیست. در ساختمان‌های مرتفع یا سیستم‌هایی با مصرف آب بالا، ممکن است استفاده از منبع تحت فشار، کلید اتوماتیک، گیج فشار و شیر پنج‌راهی عملکرد پایدارتری ایجاد کند.

انتخاب صحیح سیستم کنترل فشار باید بر اساس عواملی انجام شود مانند:

• تعداد طبقات ساختمان
• میزان مصرف آب
• فشار آب ورودی
• توان پمپ
• ارتفاع پمپاژ

جمع‌بندی

تنظیم ست کنترل پمپ آب یکی از مهم‌ترین اقداماتی است که تأثیر مستقیمی بر عملکرد سیستم آبرسانی، میزان مصرف انرژی و طول عمر پمپ دارد. اگر این تجهیز به‌درستی تنظیم شود، پمپ دقیقاً در زمان مورد نیاز روشن شده و پس از پایان مصرف نیز بدون تأخیر خاموش خواهد شد. در مقابل، تنظیم نادرست می‌تواند باعث روشن و خاموش شدن مکرر، افزایش استهلاک قطعات و کاهش راندمان سیستم شود.

پیش از انجام تنظیم، بهتر است از مناسب بودن فشار آب ورودی، سلامت لوله‌کشی، عدم وجود نشتی و عملکرد صحیح قطعات اطمینان حاصل کنید. همچنین اگر پس از چند بار تنظیم همچنان مشکل برطرف نشد، لازم است سایر اجزای سیستم مانند شیر یک‌طرفه، فلوسوئیچ، دیافراگم و برد الکترونیکی نیز بررسی شوند.

در نوین پمپ برسام علاوه بر تأمین انواع قطعات و تجهیزات پمپ، کارشناسان فنی آماده‌اند تا شما را در انتخاب و استفاده صحیح از تجهیزات کنترل فشار و قطعات پمپ راهنمایی کنند.

سوالات متداول

1. آیا همه ست کنترل‌ها قابلیت تنظیم دارند؟

خیر. برخی مدل‌ها دارای تنظیمات ثابت کارخانه هستند و پیچ تنظیم ندارند. تنها مدل‌های قابل تنظیم امکان تغییر نقطه عملکرد را در اختیار کاربر قرار می‌دهند.

2. اگر پمپ بعد از بستن شیر آب خاموش نشود، چه باید کرد؟

ابتدا نشتی لوله‌ها و سلامت شیر یک‌طرفه را بررسی کنید. در صورت سالم بودن سیستم، ممکن است تنظیم دستگاه نیاز به اصلاح داشته باشد.

3. حداقل فشار مورد نیاز برای عملکرد ست کنترل چقدر است؟

بیشتر ست کنترل‌های خانگی برای عملکرد صحیح به فشار اولیه حدود ۰.۵ بار یا بیشتر نیاز دارند.

4. آیا روش تنظیم ست کنترل پمپ آب در برندهای مختلف تفاوت دارد؟

اصول کلی تنظیم تقریباً مشابه است، اما محل پیچ تنظیم، محدوده فشار و برخی جزئیات ممکن است در هر برند متفاوت باشد.

5. هر چند وقت یک‌بار باید ست کنترل را تنظیم کرد؟

در صورت عملکرد طبیعی سیستم نیازی به تنظیم مجدد نیست. تنها زمانی که علائمی مانند روشن و خاموش شدن غیرعادی، تأخیر در روشن شدن یا افت فشار مشاهده شود، بررسی و تنظیم مجدد توصیه می‌شود.
