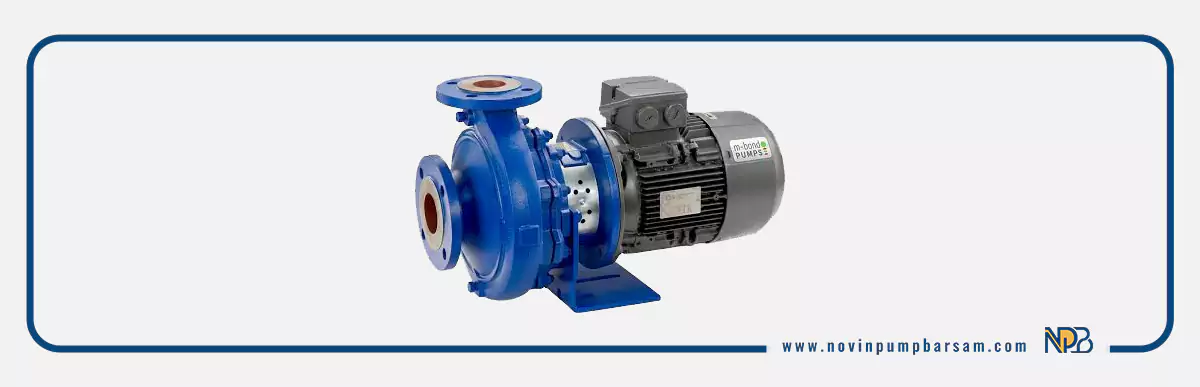

انتخاب هد و دبی مناسب در پمپ اتابلوک چه اهمیتی دارد؟

قبل از مطالعه‌ی راهنمای انتخاب پمپ اتابلوک بهتر است از خودتان بپرسید چه ظرفیتی از پمپ برای سیستمی که در نظر دارید مناسب است؟ به هنگام خرید پمپ نباید فقط به برند یا توان موتور توجه کرد، بلکه هد و دبی که دو پارامتر بسیار مهم هستند نیز باید بررسی شود. اگر به هد و دبی توجه نکنید، با مشکلات فنی مانند افت فشار، استهلاک زودهنگام و مصرف بالای برق مواجه خواهید شد.

پمپ اتابلوک که یکی از پرکاربردترین نوع از پمپ‌های سانتریفیوژ صنعتی است راندمان بالایی دارد و همین باعث اشغال فضای کمتر و نگهداری آسان‌تر از آن می‌شود. در این مقاله از نوین پمپ برسام اول با مفاهیم هد و دبی و سپس با راهنمای خرید پمپ اتابلوک بر طبق این دو پارامتر آشنا می‌شوید.

انتخاب هد و دبی مناسب در پمپ اتابلوک چه اهمیتی دارد؟

همانطور که گفتیم پمپ اتابلوک یکی از پراستفاده‌ترین پمپ‌های سانتریفیوژ است که چون فضای کمی اشغال می‌کند، راندمان بالایی دارد و نگهداری آن آسان می‌باشد در بسیاری از صنایع مانند کشاورزی، ساختمان‌سازی و تاسیسات مورد استفاده قرار می‌گیرد. سازوکار این پمپ زمانی به درستی صورت می‌گیرد که هد و دبی آن با نیاز واقعی شما متناسب باشد. این دو مورد تعیین می‌کند که پمپ با چه میزان فشار و جریانی سیال را جابه‌جا کند.

یکی از مهم‌ترین پیامدهای انتخاب نادرست هد و دبی، افزایش مصرف انرژی الکتریکی است. زمانی که پمپ خارج از نقطه عملکرد بهینه خود فعالیت کند، موتور برای تأمین فشار یا دبی موردنیاز باید انرژی بیشتری مصرف کند. این موضوع علاوه بر بالا بردن هزینه‌های برق، باعث کاهش راندمان کلی سیستم نیز می‌شود و بهره‌برداری از آن را از نظر اقتصادی مقرون‌به‌صرفه نخواهد کرد.

انتخاب اشتباه ظرفیت پمپ، بازده سیستم را نیز تحت تأثیر قرار می‌دهد. اگر پمپ در نقطه بهینه منحنی عملکرد خود قرار نگیرد، نمی‌تواند حداکثر راندمان را ارائه دهد. در نتیجه، انتقال سیال با افت فشار، کاهش کارایی و عملکرد نامطلوب سیستم همراه خواهد بود.

علاوه بر این، کار کردن مداوم پمپ در شرایط غیراستاندارد، استهلاک قطعات داخلی را افزایش می‌دهد. مشکلاتی مانند لرزش بیش از حد، کاویتاسیون، آسیب به یاتاقان‌ها، پروانه و مکانیکال سیل از رایج‌ترین پیامدهای انتخاب نادرست هد و دبی هستند که در نهایت عمر مفید پمپ را کاهش می‌دهند.

در پایان باید توجه داشت که تمامی این مشکلات، هزینه‌های تعمیر و نگهداری پمپ را به شکل قابل توجهی افزایش می‌دهند. تعویض قطعات، توقف عملکرد سیستم و کاهش بهره‌وری از جمله نتایج انتخاب نادرست پمپ هستند. به همین دلیل، پیش از خرید پمپ اتابلوک، بهتر است هد و دبی موردنیاز سیستم با دقت محاسبه شود تا پمپی متناسب با شرایط واقعی پروژه انتخاب گردد و سیستم با بیشترین راندمان و کمترین هزینه کار کند.

جدول انتخاب پمپ اتابلوک بر اساس هد و دبی

هد پمپ را چگونه محاسبه کنیم؟

محاسبه هد یکی از مهم‌ترین مراحل در انتخاب پمپ اتابلوک است. هد مشخص می‌کند پمپ باید سیال را با چه میزان فشار و تا چه ارتفاعی منتقل کند. اگر هد به‌درستی محاسبه نشود، ممکن است پمپ نتواند نیاز سیستم را تأمین کند یا با مصرف انرژی بیشتر و راندمان پایین‌تر کار کند.

برای محاسبه هد کل، باید چهار عامل اصلی را در نظر گرفت:

• هد استاتیک
• هد اصطکاکی
• افت فشار اتصالات و شیرآلات
• فشار موردنیاز در نقطه مصرف

هد استاتیک

هد استاتیک به اختلاف ارتفاع بین محل نصب پمپ و نقطه خروجی سیال گفته می‌شود. هرچه این اختلاف ارتفاع بیشتر باشد، پمپ باید فشار بیشتری ایجاد کند تا سیال را به مقصد برساند.

برای مثال، اگر پمپ در طبقه همکف نصب شده باشد و آب قرار باشد به مخزن پشت‌بام با ارتفاع ۱۸ متر منتقل شود، هد استاتیک سیستم برابر با ۱۸ متر خواهد بود.

هد اصطکاکی

هنگام حرکت سیال در داخل لوله‌ها، بخشی از انرژی به دلیل اصطکاک بین سیال و دیواره لوله از بین می‌رود. این افت انرژی به هد اصطکاکی معروف است.

مقدار هد اصطکاکی به عوامل مختلفی بستگی دارد، از جمله:

• طول مسیر لوله‌کشی
• قطر لوله
• جنس و زبری سطح داخلی لوله
• سرعت جریان سیال

هرچه مسیر انتقال طولانی‌تر یا قطر لوله کوچک‌تر باشد، افت اصطکاک افزایش یافته و هد موردنیاز نیز بیشتر خواهد شد.

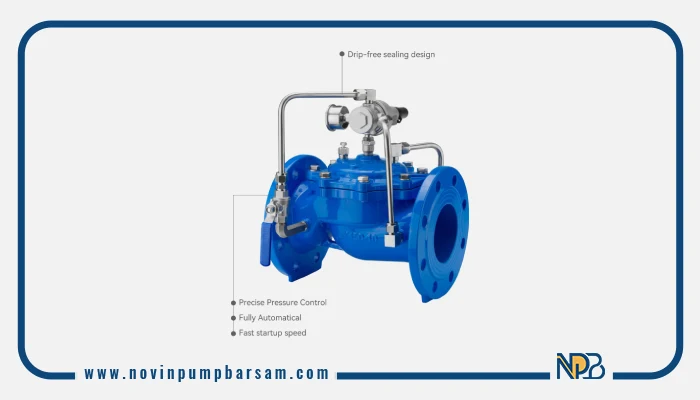

افت فشار اتصالات و شیرآلات

علاوه بر لوله‌ها، تجهیزاتی مانند زانویی، سه‌راهی، شیر فلکه، شیر یک‌طرفه و فیلتر نیز باعث افت فشار در سیستم می‌شوند. هر تغییر جهت یا مانعی که در مسیر جریان قرار بگیرد، بخشی از انرژی سیال را کاهش می‌دهد.

به همین دلیل در زمان محاسبه هد باید تأثیر تمام اتصالات نیز در نظر گرفته شود، به‌خصوص در سیستم‌هایی که تعداد تجهیزات و تغییر مسیرها زیاد است.

فرمول محاسبه هد کل

به‌طور کلی، هد کل از مجموع هد استاتیک، هد اصطکاکی، افت فشار اتصالات و فشار موردنیاز در خروجی به دست می‌آید.

فرمول کلی:

هد کل = هد استاتیک + هد اصطکاکی + افت فشار اتصالات + فشار موردنیاز خروجی

چگونه دبی مناسب را تعیین کنیم؟

دبی، حجم سیالی است که پمپ در یک بازه زمانی مشخص جابه‌جا می‌کند و معمولاً با واحد مترمکعب بر ساعت (m³/h) یا لیتر بر دقیقه (L/min) بیان می‌شود. تعیین دبی مناسب یکی از مهم‌ترین مراحل در انتخاب پمپ اتابلوک است، زیرا اگر دبی کمتر یا بیشتر از نیاز واقعی سیستم باشد، راندمان کاهش یافته و هزینه‌های بهره‌برداری افزایش پیدا می‌کند.

به طور کلی، مقدار دبی موردنیاز به عوامل زیر بستگی دارد:

• نوع کاربری سیستم
• میزان مصرف سیال
• تعداد مصرف‌کنندگان
• حداکثر مصرف هم‌زمان
• ظرفیت تجهیزات و فرآیندها

محاسبه دبی در سیستم‌های صنعتی

در واحدهای صنعتی، دبی بر اساس نیاز خطوط تولید و تجهیزات فرآیندی تعیین می‌شود. هر دستگاه برای عملکرد صحیح به حجم مشخصی از سیال نیاز دارد و مجموع این مقادیر، دبی موردنیاز سیستم را مشخص می‌کند.

در زمان محاسبه دبی در صنایع معمولاً موارد زیر بررسی می‌شوند:

• ظرفیت خطوط تولید
• تعداد تجهیزات مصرف‌کننده
• نوع فرآیند صنعتی
• میزان مصرف هم‌زمان تجهیزات
• امکان توسعه خطوط تولید در آینده

محاسبه دقیق دبی در صنایع باعث می‌شود سیستم با پایداری بیشتر، راندمان بالاتر و استهلاک کمتر کار کند.

محاسبه دبی در ساختمان‌ها

در ساختمان‌های مسکونی، اداری و تجاری، دبی موردنیاز با توجه به میزان مصرف آب ساکنان و تعداد واحدها محاسبه می‌شود. هدف این است که حتی در ساعات اوج مصرف نیز فشار و حجم آب موردنیاز به‌طور کامل تأمین شود.

مهم‌ترین عوامل مؤثر در تعیین دبی ساختمان عبارت‌اند از:

• تعداد واحدهای ساختمان
• تعداد ساکنان یا مصرف‌کنندگان
• تعداد سرویس‌های بهداشتی و تجهیزات مصرف آب
• ضریب مصرف هم‌زمان

هرچه تعداد مصرف‌کنندگان بیشتر باشد، دبی موردنیاز نیز افزایش پیدا می‌کند.

محاسبه دبی در سیستم‌های کشاورزی

در سیستم‌های آبیاری، دبی موردنیاز به روش آبیاری و میزان آب موردنیاز گیاهان بستگی دارد. انتخاب دبی مناسب باعث توزیع یکنواخت آب، کاهش مصرف انرژی و جلوگیری از هدررفت منابع آبی می‌شود.

در محاسبه دبی سیستم‌های کشاورزی معمولاً این عوامل بررسی می‌شوند:

• مساحت زمین
• نوع محصول
• روش آبیاری (قطره‌ای، بارانی یا غرقابی)
• تعداد آبپاش‌ها یا قطره‌چکان‌ها
• دبی موردنیاز هر خروجی

اگر دبی کمتر از مقدار موردنیاز باشد، آبیاری به‌درستی انجام نمی‌شود و در صورت انتخاب دبی بیش از حد، مصرف آب و انرژی افزایش خواهد یافت.

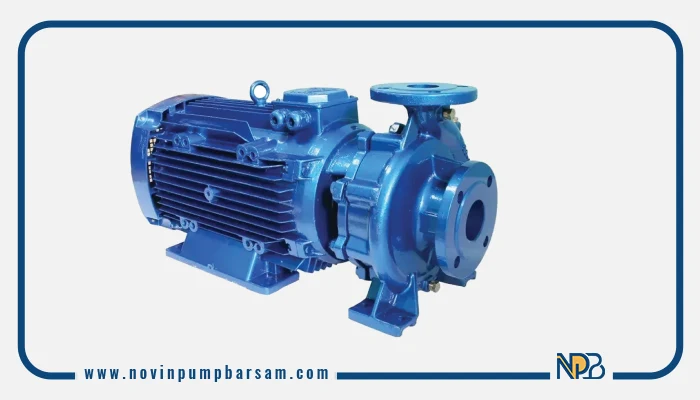

نحوه انتخاب بهترین پمپ اتابلوک

برای انتخاب بهترین پمپ اتابلوک، تنها توجه به توان موتور کافی نیست؛ بلکه باید مشخصات سیستم و شرایط کاری به‌طور کامل بررسی شود. مهم‌ترین معیارهای انتخاب عبارت‌اند از:

• نوع سیال: ابتدا باید مشخص شود پمپ برای انتقال آب، مواد شیمیایی، روغن یا سایر سیالات استفاده می‌شود، زیرا جنس قطعات پمپ باید با نوع سیال سازگار باشد.
• میزان هد و فشار موردنیاز: هد موردنیاز سیستم باید به‌دقت محاسبه شود تا پمپ بتواند فشار کافی را بدون افت عملکرد تأمین کند.
• دبی مصرفی: ظرفیت پمپ باید متناسب با حجم سیالی باشد که سیستم در واحد زمان به آن نیاز دارد تا عملکردی پایدار و بهینه داشته باشد.
• شرایط نصب و ابعاد فضا: محل نصب، فضای در دسترس، نحوه لوله‌کشی و شرایط محیطی از عواملی هستند که در انتخاب مدل مناسب پمپ تأثیر مستقیم دارند.
• جنس قطعات: بدنه، پروانه پمپ و شفت باید از متریالی ساخته شده باشند که در برابر خوردگی، سایش و شرایط کاری سیستم مقاومت کافی داشته باشند.
• مصرف برق و راندمان: انتخاب پمپی با راندمان بالا، علاوه بر کاهش هزینه‌های برق، موجب افزایش طول عمر تجهیزات و کاهش هزینه‌های نگهداری می‌شود.

در پروژه‌های صنعتی و ساختمانی، مهندسان معمولاً با بررسی منحنی عملکرد پمپ (Pump Curve) و مقایسه آن با هد و دبی موردنیاز سیستم، مناسب‌ترین مدل را انتخاب می‌کنند تا پمپ در نقطه بهینه عملکرد خود کار کند.

به هنگام نصب و نگهداری پمپ اتابلوک چه نکاتی را رعایت کنیم؟

• پمپ را روی سطح صاف و بدون لرزش نصب کنید.
• جهت چرخش موتور را قبل از راه‌اندازی چک کنید.
• از فیلتر یا صافی مناسب استفاده کنید.
• مکانیکال سیل را به‌صورت دوره‌ای بررسی کنید.
• از خشک‌کار کردن پمپ خودداری کنید.

سخن پایانی

انتخاب پمپ اتابلوک فرایندی است که باید بر اساس محاسبات فنی و نیاز واقعی سیستم انجام شود، نه صرفاً توان موتور یا قیمت پمپ. هد و دبی دو پارامتر اساسی هستند که به‌طور مستقیم بر راندمان، مصرف انرژی، عملکرد و طول عمر تجهیزات تأثیر می‌گذارند. با محاسبه دقیق این پارامترها و در نظر گرفتن عواملی مانند نوع سیال، شرایط بهره‌برداری و افت فشار سیستم، می‌توان از بروز مشکلاتی مانند افزایش مصرف برق، استهلاک زودرس و هزینه‌های اضافی تعمیر و نگهداری جلوگیری کرد.

اگر برای خرید پمپ متناسب با نیاز پروژه خود به مشاوره تخصصی نیاز دارید، کارشناسان نوین پمپ برسام آماده‌اند تا با بررسی مشخصات فنی سیستم، مناسب‌ترین مدل را به شما پیشنهاد دهند. انتخاب صحیح از همان ابتدا، علاوه بر افزایش بهره‌وری و پایداری عملکرد، هزینه‌های بهره‌برداری و نگهداری را در بلندمدت به میزان قابل توجهی کاهش می‌دهد.

سوالات متداول

۱. مهم‌ترین معیار در انتخاب پمپ اتابلوک چیست؟

مهم‌ترین معیار، تعیین صحیح هد کل (TDH) و دبی مورد نیاز سیستم است. پس از آن باید عواملی مانند نوع سیال، دمای سیال، فشار کاری، راندمان پمپ و شرایط نصب نیز بررسی شوند تا مناسب‌ترین مدل انتخاب شود.

۲. هد بیشتر برای پمپ اتابلوک بهتر است؟

خیر. هد پمپ باید متناسب با نیاز سیستم انتخاب شود. انتخاب پمپی با هد بیش از حد مورد نیاز می‌تواند باعث افزایش مصرف انرژی، فشار اضافی به تجهیزات و کاهش راندمان شود.

۳. اگر دبی پمپ کمتر یا بیشتر از نیاز باشد چه مشکلی ایجاد می‌شود؟

دبی کمتر از نیاز باعث کاهش عملکرد سیستم و تأمین نشدن آب یا سیال مورد نیاز می‌شود. از طرف دیگر، دبی بیش از حد نیز می‌تواند موجب افزایش مصرف برق، استهلاک تجهیزات و خروج پمپ از نقطه عملکرد بهینه شود.

۴. چگونه از روی منحنی عملکرد یا کاتالوگ پمپ، مدل مناسب را انتخاب کنیم؟

ابتدا هد و دبی مورد نیاز سیستم را محاسبه کنید، سپس محل تقاطع این دو مقدار را روی منحنی عملکرد پمپ پیدا کنید. بهترین انتخاب، مدلی است که نقطه کاری آن نزدیک به نقطه بیشترین راندمان (BEP) قرار داشته باشد.

۵. آیا می‌توان پمپ اتابلوک را بزرگ‌تر از نیاز انتخاب کرد؟

در اغلب موارد خیر. بزرگ‌تر بودن پمپ همیشه به معنای عملکرد بهتر نیست و می‌تواند باعث افزایش هزینه خرید، مصرف برق بیشتر، ارتعاش، صدا و کاهش عمر تجهیزات شود.

۶. هنگام انتخاب پمپ اتابلوک برای سیالات خورنده باید به چه نکاتی توجه کرد؟

در این شرایط علاوه بر هد و دبی، جنس بدنه، پروانه، شفت و مکانیکال سیل اهمیت زیادی دارد. انتخاب متریال مقاوم در برابر خوردگی، عمر مفید پمپ را افزایش داده و از خرابی زودرس جلوگیری می‌کند.

۷. آیا قطر لوله به‌تنهایی برای انتخاب پمپ اتابلوک کافی است؟

خیر. قطر لوله تنها یکی از پارامترهای طراحی است و به‌تنهایی نمی‌تواند مبنای انتخاب پمپ باشد. هد کل، دبی، طول مسیر، افت فشار و نوع سیال نیز باید هم‌زمان بررسی شوند.

۸. چرا انتخاب پمپ در نزدیکی نقطه راندمان بهینه (BEP) اهمیت دارد؟

کارکرد پمپ در نزدیکی نقطه راندمان بهینه باعث کاهش مصرف انرژی، کاهش ارتعاش و صدا، افزایش عمر یاتاقان‌ها و مکانیکال سیل و بهبود عملکرد کلی سیستم می‌شود.
