در انتخاب گیربکس صنعتی، فقط نسبت تبدیل و توان موتور تعیین‌کننده نیست و نوع مکانیزم انتقال نیرو نیز اهمیت زیادی دارد. گیربکس کرانویل پینیون و گیربکس حلزونی هر دو برای کاهش سرعت و افزایش گشتاور استفاده می‌شوند، اما از نظر ساختار، راندمان، تحمل بار، میزان تلفات انرژی و کاربرد با یکدیگر تفاوت دارند. شناخت این تفاوت‌ها کمک می‌کند متناسب با شرایط کاری، نوع بار و میزان کارکرد دستگاه، گزینه مناسب‌تری انتخاب شود. در این مقاله، تفاوت گیربکس کرانویل پینیون و گیربکس حلزونی را بررسی می‌کنیم و مزایا، معایب و کاربردهای هرکدام را توضیح می‌دهیم.

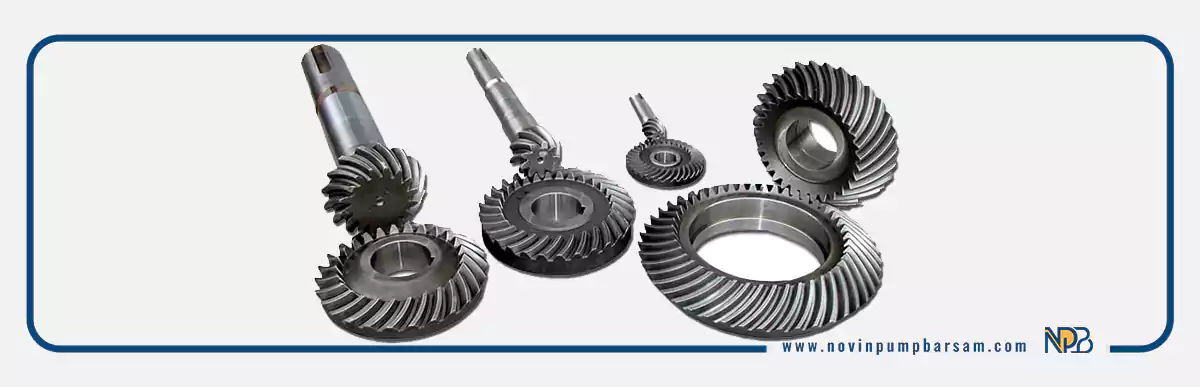

تعریف گیربکس کرانویل پینیون (Bevel)

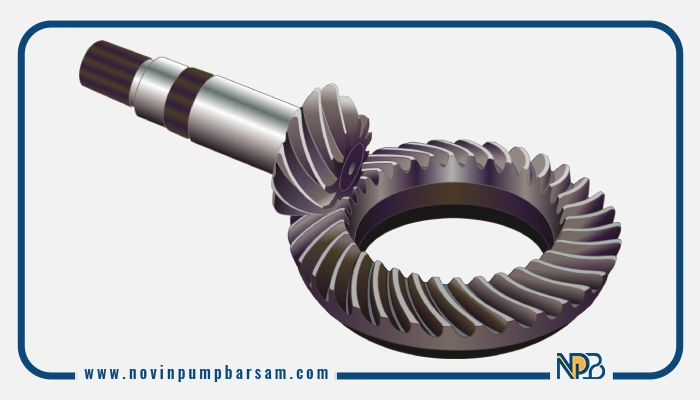

گیربکس کرانویل پینیون که به نام‌های شافت بغل، بول هلیکال یا گیربکس ۹۰ درجه هم شناخته می‌شود، از دو چرخ‌دنده‌ی مخروطی مارپیچ تشکیل شده‌اند. پینیون یا چرخ‌دنده کوچک‌تر و محرک به محور ورودی متصل است و کرانویل چرخ‌دنده بزرگ‌تر و بشقابی‌شکل به محور خروجی وصل می‌شود.

دندانه‌های این دو گیربکس به شکل مارپیچی و مخروطی طراحی شده‌اند تا به تدریج و روان با یکدیگر در تماس باشند. این سبک طراحی باعث انتقال نیرو با کمترین ضربه و صدای ممکن می‌شود و در نهایت راندمان بالایی به دست می‌آید. راندمان این گیربکس‌ها معمولاً بین ۸۵ تا ۹۸ درصد است و می‌توانند گشتاور خروجی بالا (از چند صد تا ده‌ها هزار نیوتن‌متر) را نیز تحمل کنند. چون تماس دندانه‌ها بیشتر از نوع غلتشی است تا لغزشی، تولید گرما کمتر و عمر مفید بیشتر است. این گیربکس‌ها به دلیل اندازه کوچک و چگالی توان زیاد برای کارکرد مداوم و بارهای سنگین بسیار مناسب‌اند و در صنایع فولاد، سیمان، نورد، بالابرهای طناب، نوار نقاله‌های چمدان و تجهیزات معدنی کاربرد فراوان دارند.

تعریف گیربکس حلزونی

گیربکس حلزونی از یک ماردون فولادی مارپیچ و چرخ‌دنده حلزونی تشکیل شده که معمولاً چرخ‌دنده آن از برنز یا برنج ساخته می‌شود و انتقال نیرو را با زاویه ۹۰ درجه انجام می‌دهد.
این ساختار ضمن کاهش سرعت، گشتاور خروجی را افزایش می‌دهد و در برخی نسبت‌های تبدیل بالا می‌تواند خاصیت خودقفل‌شوندگی داشته باشد، به‌طوری که بار مانع برگشت حرکت محور می‌شود.
طراحی فشرده، نسبت تبدیل بالا و امکان کنترل مناسب حرکت، باعث شده این گیربکس در نوار نقاله، بالابر، آسانسور، دروازه‌ها و تجهیزات صنعتی کاربرد داشته باشد.
در مقابل، تماس لغزشی بین ماردون و چرخ‌دنده اصطکاک و گرمای بیشتری ایجاد می‌کند و باعث می‌شود راندمان آن نسبت به برخی گیربکس‌های دیگر پایین‌تر باشد و به روغن‌کاری و کنترل دما نیاز بیشتری داشته باشد.

تفاوت گیربکس کرانویل پینیون و گیربکس حلزونی از نظر مکانیسم کار

مهم‌ترین تفاوت گیربکس کرانویل پینیون و گیربکس حلزونی در نحوه انتقال حرکت و تماس میان اجزای داخلی آن‌هاست. گیربکس‌های کرانویل پینیون از یک چرخ‌دنده مخروطی بزرگ‌تر به نام کرانویل و یک چرخ‌دنده کوچک‌تر به نام پینیون تشکیل می‌شود. این دو چرخ‌دنده که دندانه‌های خمیده‌ی آن داخل یک پایه مخروطی در لبه دستگاه قرار دارد، با یکدیگر درگیر شده و  نیرو را معمولاً با تغییر جهت ۹۰ درجه منتقل می‌کنند. طراحی ساختار،حرکت چرخشی را بین شفت‌هایی که موازی نیستند ایجاد می‌کند و تماس دندانه‌ها عمدتاً به صورت غلتشی و درگیری مستقیم انجام می‌شود. همین ویژگی باعث عملکردی آرام، کاهش لغزش و تلفات اصطکاکی می‌شود و امکان انتقال توان و گشتاور بالاتر را فراهم می‌کند.

در مقابل، گیربکس حلزونی از یک ماردون یا پیچ حلزونی و یک چرخ‌دنده حلزونی با قطر بزرگ تشکیل شده است و موتور از طریق یک محور غیر متقاطع و عمود بر ماردون انرژی را تولید می‌کند. تماس بین این دو قطعه بیشتر ماهیت لغزشی دارد و به همین دلیل اصطکاک و تولید حرارت و کاهش قابل توجه سرعت در آن بیشتر است. یکی از ویژگی‌های شناخته‌شده گیربکس حلزونی، امکان ایجاد خود قفل‌ شوندگی در برخی نسبت‌های تبدیل و شرایط طراحی است. در این وضعیت، بار نمی‌تواند به‌راحتی حرکت معکوس ایجاد کند. البته خود قفل‌ شوندگی به عواملی مانند زاویه ماردون، نسبت تبدیل، اصطکاک و شرایط کاری وابسته است و نمی‌توان آن را برای تمام مدل‌ها قطعی دانست.

مقایسه راندمان و مصرف انرژی

راندمان یکی از مهم‌ترین معیارهای انتخاب گیربکس است. در گیربکس‌های کرانویل پینیون انتقال نیرو به دلیل تماس بهتر دندانه‌ها انجام می‌شود، لغزش کمتری وجود دارد، راندمان بسیار بالاتر است و اتلاف انرژی کمتری ایجاد می‌شود. در پروژه‌های بزرگ صنعتی که ساعات کارکرد بالا است، این عملکرد می‌تواند صرفه‌جویی زیادی در هزینه برق به همراه داشته باشد. در مقابل، گیربکس حلزونی به خاطر لغزش بیشتر بین ماردون و چرخ دنده و افزایش اصطکاک، بخش بیشتری از انرژی ورودی را به گرما تبدیل می‌کند و برای کاربردهای کوتاه‌مدت یا با بار سبک‌تر مناسب‌تر است.

این تفاوت در پروژه‌هایی که تجهیزات ساعت‌های زیادی در روز کار می‌کنند اهمیت بیشتری پیدا می‌کند. تفاوت گیربکس کرانویل پینیون با حلزونی در راندمان انرژی، یکی از دلایل اصلی ترجیح کرانویل در خطوط تولید مداوم است. منابع صنعتی نشان می‌دهند که این اختلاف راندمان گاهی به ۲۰ درصد یا بیشتر می‌رسد و در مقیاس بزرگ تأثیر اقتصادی چشمگیری دارد. حتی چند درصد اختلاف در راندمان، در یک سیستم صنعتی با کارکرد مداوم می‌تواند در بلندمدت روی مصرف برق و هزینه عملیاتی تأثیر بگذارد.

ظرفیت انتقال نیرو

ظرفیت انتقال نیرو به توان، گشتاور و شرایط کاری گیربکس وابسته است. کرانویل پینیون معمولاً برای انتقال توان و گشتاورهای بالاتر گزینه مناسب‌تری محسوب می‌شود. ساختار چرخ‌دنده‌ای آن امکان تحمل بارهای سنگین‌تر و کارکرد مداوم را فراهم می‌کند.

گیربکس حلزونی نیز می‌تواند گشتاور قابل‌توجهی تولید کند، اما افزایش اصطکاک و حرارت، مخصوصاً در کارکردهای سنگین و طولانی، باید مورد توجه قرار گیرد. بنابراین استفاده از آن برای بارهای بسیار سنگین به بررسی دقیق مشخصات فنی نیاز دارد.

در انتخاب گیربکس باید موارد زیر مشخص شود:

1. توان موتور
2. سرعت ورودی
3. سرعت خروجی موردنیاز
4. گشتاور خروجی
5. نوع و شدت بار
6. مدت زمان کارکرد
7. تعداد دفعات روشن و خاموش شدن دستگاه

مقایسه صرف توان نامی دو گیربکس بدون بررسی شرایط واقعی بار، نمی‌تواند انتخاب دقیقی ایجاد کند. برای درک بهتر نحوه انتقال نیرو در تجهیزات صنعتی، آشنایی با انواع و عملکرد پمپ دنده‌ای نیز می‌تواند مفید باشد، زیرا در این تجهیزات نیز انتقال و تبدیل انرژی مکانیکی نقش مهمی در عملکرد سیستم دارد.

نگهداری و شرایط محیطی

شرایط محیطی می‌تواند روی عملکرد و عمر هر دو نوع گیربکس تأثیر زیادی داشته باشد. دمای محیط، گردوغبار، رطوبت، میزان بار و کیفیت روانکار از جمله عواملی هستند که باید در زمان نصب و بهره‌برداری در نظر گرفته شوند.

گیربکس حلزونی به دلیل اصطکاک بیشتر، حساسیت بیشتری نسبت به روانکاری و کنترل دما دارد. استفاده از روغن مناسب و حفظ سطح صحیح روانکار برای جلوگیری از افزایش دما و سایش ضروری است.

در گیربکس کرانویل پینیون نیز وضعیت روغن، لقی چرخ‌دنده‌ها، آب‌بندی و شرایط یاتاقان‌ها باید به صورت دوره‌ای بررسی شود. ورود گردوغبار یا رطوبت به محفظه می‌تواند باعث کاهش کیفیت روانکاری و افزایش سایش شود.

یکی از قطعات مهم در مجموعه‌های انتقال قدرت بلبرینگ است که باید از نظر صدا، دما، لقی و وضعیت روانکاری بررسی شود.

همچنین کاسه نمد نقش مهمی در جلوگیری از خروج روانکار و ورود آلودگی به محفظه دارد. خرابی این قطعه می‌تواند باعث کاهش سطح روغن و افزایش استهلاک اجزای داخلی شود.

مقایسه گیربکس کرانویل پینیون با حلزونی از نظر قیمت، ابعاد و نگهداری

از نظر قیمت اولیه، گیربکس حلزونی در بسیاری از کاربردهای سبک و متوسط گزینه اقتصادی‌تری است. ساختار نسبتاً ساده و تولید گسترده این مدل‌ها باعث شده هزینه تهیه آن‌ها در بسیاری از ظرفیت‌ها پایین‌تر باشد.

کرانویل پینیون معمولاً به دلیل طراحی دقیق‌تر چرخ‌دنده‌ها، کیفیت ساخت و قابلیت انتقال توان بالاتر، قیمت اولیه بیشتری دارد. با این حال، مقایسه قیمت خرید به تنهایی کافی نیست.

در پروژه‌هایی که گیربکس برای مدت طولانی و با بار بالا کار می‌کند، راندمان بالاتر کرانویل پینیون می‌تواند هزینه‌های انرژی را کاهش دهد. بنابراین باید هزینه مالکیت شامل خرید، مصرف انرژی، سرویس و تعمیرات در نظر گرفته شود.

از نظر ابعاد نیز گیربکس حلزونی به دلیل امکان دستیابی به نسبت تبدیل بالا در یک مرحله، در برخی کاربردها طراحی فشرده‌تری دارد. کرانویل پینیون نیز می‌تواند طراحی مناسبی داشته باشد، اما انتخاب ابعاد به نسبت تبدیل و توان موردنیاز بستگی دارد.

تفاوت گیربکس کرانویل پینیون با حلزونی در تحمل بار، گشتاور و عمر مفید

تحمل بار و عمر مفید گیربکس به نحوه استفاده و کیفیت ساخت آن وابسته است. با این حال، در شرایطی که بار سنگین و کارکرد مداوم وجود دارد، کرانویل پینیون معمولاً انتخاب مناسب‌تری است.

تماس لغزشی در گیربکس حلزونی باعث ایجاد گرمای بیشتر می‌شود. اگر روانکاری یا خنک‌کاری به درستی انجام نشود، این گرما می‌تواند سرعت فرسایش قطعات را افزایش دهد.

از سوی دیگر، گیربکس کرانویل پینیون در صورت انتخاب صحیح، روانکاری مناسب و تنظیم دقیق می‌تواند برای کارکردهای سنگین و طولانی‌مدت عملکرد پایدارتری داشته باشد.

البته عمر مفید هیچ گیربکسی تنها با نوع آن مشخص نمی‌شود. عواملی مانند کیفیت چرخ‌دنده‌ها، میزان بار، سرعت، دمای کاری، سرویس دوره‌ای و نحوه نصب نیز تأثیر مستقیم دارند.

در این میان، محور گیربکس باید از نظر تحمل گشتاور و شرایط بارگذاری بررسی شود، زیرا وارد شدن بار بیش از ظرفیت طراحی می‌تواند باعث آسیب به محور و سایر اجزای انتقال قدرت شود.

جدول مقایسه خلاصه

نکات مهم در انتخاب

انتخاب بین کرانویل پینیون و حلزونی باید با توجه به شرایط واقعی پروژه انجام شود. نمی‌توان صرفاً بر اساس قیمت یا اندازه گیربکس تصمیم گرفت.

قبل از خرید، این موارد را مشخص کنید:

• توان و سرعت موتور
• سرعت خروجی موردنیاز
• گشتاور خروجی
• نوع بار و میزان تغییرات آن
• ساعات کارکرد روزانه
• فضای نصب
• شرایط دما و رطوبت
• میزان گردوغبار محیط
• نیاز یا عدم نیاز به خودقفل‌شوندگی
• هزینه اولیه و هزینه انرژی در طول عمر دستگاه

برای مثال، اگر دستگاه در یک خط تولید به صورت شبانه‌روزی فعالیت می‌کند و راندمان اهمیت بالایی دارد، انتخاب کرانویل پینیون می‌تواند منطقی‌تر باشد. در مقابل، اگر فضای نصب محدود است و نسبت تبدیل بالا با هزینه اولیه کمتر موردنظر باشد، گیربکس حلزونی می‌تواند انتخاب مناسبی باشد.

در نهایت، مشخصات فنی سازنده باید با شرایط واقعی پروژه تطبیق داده شود. ظرفیت اسمی گیربکس به تنهایی برای انتخاب کافی نیست و باید ضریب سرویس، نوع بار و شرایط کار نیز بررسی شود.

جمع‌بندی نهایی

تفاوت گیربکس کرانویل پینیون و گیربکس حلزونی تنها به ساختار آن‌ها محدود نمی‌شود و در راندمان، ظرفیت انتقال گشتاور، مصرف انرژی، قیمت، ابعاد و شرایط نگهداری نیز دیده می‌شود. گیربکس کرانویل پینیون معمولاً برای کاربردهای سنگین، گشتاور بالا و کارکرد مداوم گزینه مناسب‌تری است و به دلیل لغزش کمتر، راندمان بالاتری دارد. در مقابل، گیربکس حلزونی به دلیل ساختار ساده‌تر، ابعاد مناسب و امکان دستیابی به نسبت تبدیل بالا، در بسیاری از تجهیزات سبک و متوسط کاربرد دارد.

بنابراین انتخاب بهترین گزینه به نیاز پروژه بستگی دارد. بررسی توان موتور، سرعت ورودی و خروجی، گشتاور، نوع بار، ساعات کارکرد و شرایط محیطی قبل از خرید، از انتخاب اشتباه و افزایش هزینه‌های تعمیر و انرژی جلوگیری می‌کند. در صورتی که برای انتخاب تجهیزات انتقال قدرت یا قطعات مورد استفاده در سیستم‌های پمپاژ صنعتی نیاز به بررسی فنی دارید، نوین پمپ برسام می‌تواند بر اساس شرایط کاری و مشخصات پروژه، گزینه مناسب را معرفی کند.

سوالات متداول

1. گیربکس کرانویل پینیون بهتر است یا گیربکس حلزونی؟

هیچ‌کدام به‌صورت مطلق بهتر نیستند. برای بارهای سنگین، کارکرد مداوم و راندمان بالاتر، کرانویل پینیون معمولاً گزینه مناسب‌تری است. گیربکس حلزونی نیز برای نسبت تبدیل بالا، فضای نصب محدود و برخی کاربردهای نیازمند نگه‌داشتن بار انتخاب مناسبی است.

2. آیا گیربکس حلزونی خودقفل‌شونده است؟

   در برخی مدل‌ها و نسبت‌های تبدیل، گیربکس حلزونی می‌تواند خاصیت خودقفل‌شوندگی داشته باشد، اما این ویژگی به هندسه ماردون، زاویه لید، اصطکاک و شرایط کاری بستگی دارد. بنابراین نباید خودقفل‌شوندگی را بدون بررسی مشخصات سازنده قطعی در نظر گرفت.

3. کدام گیربکس راندمان بیشتری دارد، کرانویل پینیون یا حلزونی؟


   در اغلب شرایط، کرانویل پینیون راندمان بالاتری دارد، زیرا انتقال نیرو در آن با لغزش کمتری انجام می‌شود. در گیربکس حلزونی، تماس لغزشی ماردون و چرخ‌دنده باعث افزایش اصطکاک و تولید حرارت می‌شود.

4. برای انتقال گشتاور بالا، گیربکس کرانویل پینیون مناسب‌تر است یا حلزونی؟


   در کاربردهای سنگین و کارکرد مداوم، کرانویل پینیون معمولاً انتخاب مناسب‌تری است. با این حال، ظرفیت واقعی انتقال گشتاور باید بر اساس توان موتور، نسبت تبدیل، ضریب سرویس و مشخصات مدل موردنظر تعیین شود.

5. آیا گیربکس حلزونی برای کارکرد دائم مناسب است؟


   می‌تواند برای کارکرد مداوم استفاده شود، اما باید ظرفیت حرارتی، نسبت تبدیل، روانکاری و شرایط خنک‌کاری آن بررسی شود. افزایش اصطکاک در این نوع گیربکس می‌تواند در کارکرد طولانی باعث افزایش دما و کاهش راندمان شود.

6. کدام گیربکس فضای کمتری اشغال می‌کند؟


   در بسیاری از کاربردها، گیربکس حلزونی به دلیل امکان دستیابی به نسبت تبدیل بالا در یک مرحله، طراحی فشرده‌تری دارد. با این حال، ابعاد نهایی به توان، نسبت تبدیل و مدل گیربکس بستگی دارد.

7. کدام گیربکس مصرف برق کمتری دارد؟


   در شرایط کاری مشابه، کرانویل پینیون معمولاً به دلیل راندمان بالاتر، تلفات انرژی کمتری دارد. این تفاوت در تجهیزاتی که ساعت‌های زیادی به‌صورت مداوم کار می‌کنند، اهمیت بیشتری پیدا می‌کند.
