در سیستم‌های تصفیه آب صنعتی، انتخاب پمپ مناسب یکی از مهم‌ترین عوامل در عملکرد صحیح سیستم اسمز معکوس (RO) است. این سیستم برای عبور آب از ممبران‌ها به فشار و جریان پایدار نیاز دارد و انتخاب نادرست پمپ می‌تواند باعث کاهش راندمان، افزایش مصرف انرژی و آسیب به تجهیزات شود. برای انتخاب صحیح باید عواملی مانند دبی، فشار کاری، ظرفیت سیستم و مشخصات ممبران‌ها بررسی شوند. در سیستم‌های RO صنعتی، پمپ‌های عمودی طبقاتی به دلیل توانایی تامین فشار بالا و راندمان مناسب، یکی از گزینه‌های پرکاربرد هستند. در ادامه این مقاله از نوین پمپ برسام، مهم‌ترین معیارهای انتخاب پمپ سیستم RO و نکات فنی مربوط به آن را بررسی می‌کنیم.

نقش حیاتی پمپ در سیستم اسمز معکوس (RO)

سیستم RO بدون آوردن فشار کافی قادر به جداسازی املاح محلول از آب نیست  وظیفه پمپ سیستم RO این است که فشار کافی را برای عبور آب از فیلتر فراهم کند.

به‌صورت ساده:

• اگر فشار کم باشد: تولید آب کم می‌شود، کیفیت ممکن است افت کند و سیستم ناپایدار می‌شود.
• اگر فشار بیش از حد باشد: مصرف انرژی بالا می‌رود، ریسک آسیب به فیلتر و اتصالات بیشتر می‌شود.

انواع پمپ‌های رایج در سیستم‌های RO

نوع پمپ مورد استفاده در سیستم RO باید متناسب با ظرفیت دستگاه و فشار موردنیاز انتخاب شود. از رایج‌ترین گزینه‌ها می‌توان به موارد زیر اشاره کرد:

پمپ طبقاتی عمودی (Vertical Multistage)

• یکی از پمپ‌های پرکاربرد در سیستم‌های RO صنعتی و نیمه‌صنعتی است.
• برای تأمین فشارهای متوسط تا بالا گزینه مناسبی محسوب می‌شود.
• ساختار عمودی آن فضای کمی برای نصب اشغال می‌کند و از راندمان مناسبی برخوردار است.
• معمولاً در سیستم‌هایی با دبی پایین تا متوسط مورد استفاده قرار می‌گیرد.

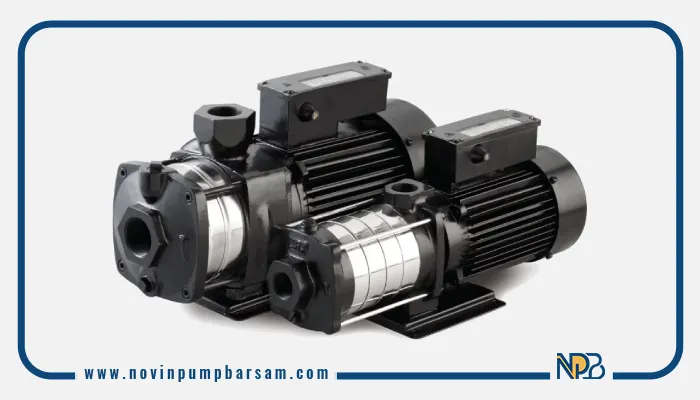

پمپ طبقاتی افقی (Horizontal Multistage)

• از نظر عملکرد شباهت زیادی به نوع عمودی دارد، اما در برخی پروژه‌ها نصب و دسترسی برای سرویس آن آسان‌تر است.
• با توجه به طراحی و برند سازنده، می‌توان از آن برای سیستم‌هایی با ظرفیت‌های متفاوت استفاده کرد.

پمپ فشار بالا (High Pressure Pump)

• برای سیستم‌هایی که به فشار کاری بالایی نیاز دارند، مانند برخی سیستم‌های تصفیه آب لب‌شور و آب دریا یا فرآیندهای بازیافت خاص، استفاده می‌شود.
• به دلیل شرایط کاری، معمولاً به متریال مقاوم‌تر و سیستم آب‌بندی مناسب‌تری نیاز دارد.
• در سیستم‌های RO با ظرفیت بالا و کاربردهای صنعتی تخصصی، نقش مهمی در تأمین فشار موردنیاز دارد.

بوستر پمپ (Booster Pump)

بوستر پمپ می‌تواند به‌عنوان پمپ تقویتی در بخش ورودی و پیش از پمپ اصلی نصب شود یا برای جبران افت فشار در مسیر مورد استفاده قرار گیرد. البته در برخی پروژه‌ها اصطلاح بوستر پمپ RO برای همان پمپی به کار می‌رود که وظیفه تأمین فشار ورودی فیلتر یا ممبران را بر عهده دارد.

نوع و تعداد ممبران چه تاثیری بر انتخاب پمپ RO

نوع، تعداد و آرایش ممبران‌ها از عوامل مهم در تعیین مشخصات پمپ سیستم RO هستند. هر ممبران برای رسیدن به دبی تولیدی مشخص، به محدوده‌ای از فشار و جریان خوراک نیاز دارد. بنابراین با افزایش تعداد ممبران‌ها یا تغییر آرایش آن‌ها، مقدار دبی مورد نیاز پمپ و شرایط کاری آن نیز تغییر می‌کند.

برای مثال، در یک سیستم RO با چند المان ممبران، پمپ باید بتواند دبی خوراک مورد نیاز کل مجموعه را تامین کند و در عین حال فشار لازم برای عبور آب از ممبران‌ها را حفظ کند. آرایش ممبران‌ها نیز اهمیت دارد، زیرا در چیدمان‌هایی مانند 2:1 یا 3:2، نحوه توزیع جریان بین وسل‌ها و میزان تغلیظ آب در مراحل مختلف متفاوت است.

نوع آب و نوع ممبران نیز در فشار کاری موثر است. ممبران‌های مورد استفاده برای آب لب‌شور معمولاً به فشار پایین‌تری نسبت به ممبران‌های مخصوص آب دریا نیاز دارند. به همین دلیل، هنگام انتخاب پمپ باید مشخصات فنی ممبران شامل دبی خوراک، فشار کاری، دبی پرمیت و میزان بازیافت از کاتالوگ سازنده بررسی شود.

مهم‌ترین پارامترها برای انتخاب پمپ سیستم RO

برای انتخاب صحیح پمپ سیستم RO باید چند پارامتر اصلی را مشخص کرد. بررسی این عوامل به ترتیب زیر، انتخاب پمپ را دقیق‌تر می‌کند:

1. ظرفیت تولید دستگاه (Permeate Flow)

در قدم اول باید مشخص شود سیستم چه مقدار آب تصفیه‌شده در واحد زمان تولید می‌کند. این ظرفیت می‌تواند برای نمونه شامل موارد زیر باشد:

• 1 مترمکعب بر ساعت (m³/h)
• 5 مترمکعب بر ساعت
• 20 مترمکعب بر ساعت

ظرفیت تولید، مبنای تعیین دبی خوراک و در نتیجه انتخاب پمپ مناسب خواهد بود.

2. درصد بازیافت (Recovery)

منظور از بازیافت، درصدی از آب خوراک است که در نهایت به آب تصفیه‌شده تبدیل می‌شود. برای مثال، اگر میزان بازیافت سیستم 50 درصد باشد و هدف تولید 2 مترمکعب آب تصفیه‌شده در ساعت باشد، حدود 4 مترمکعب بر ساعت آب خوراک موردنیاز خواهد بود. با افزایش درصد بازیافت، بسته به کیفیت آب ورودی، ممکن است فشار موردنیاز و احتمال تشکیل رسوب نیز افزایش پیدا کند.

فرمول ساده محاسبه دبی خوراک به شکل زیر است:

دبی خوراک = دبی آب تولیدی ÷ درصد بازیافت

3. شوری آب (TDS) و دمای آب

مقدار TDS و دمای آب خام از عوامل مهم در تعیین فشار موردنیاز سیستم هستند. افزایش TDS باعث افزایش فشار اسمزی می‌شود و در نتیجه ممکن است پمپ به فشار بیشتری نیاز داشته باشد. از طرف دیگر، کاهش دمای آب موجب افزایش ویسکوزیته و افت بیشتر فشار می‌شود.

به همین دلیل، پیش از انتخاب پمپ سیستم RO باید حداقل اطلاعات مربوط به TDS و دمای آب خام در اختیار باشد.

4. فشار کاری مورد نیاز فیلتر (Operating Pressure)

فشار موردنیاز سیستم به نوع آب ورودی و مشخصات ممبران یا فیلتر بستگی دارد. برای مثال:

• آب شهری یا آب چاه با TDS متوسط معمولاً به فشار متوسط نیاز دارد.
• آب لب‌شور به فشار بیشتری احتیاج دارد.
• تصفیه آب دریا به فشار بسیار بالاتر و پمپ تخصصی نیاز دارد.

نکته مهم این است که فشار موردنیاز را نباید فقط بر اساس عدد نمایش‌داده‌شده روی گیج تعیین کرد. افت فشار در بخش‌های مختلف

سیستم نیز باید در محاسبات لحاظ شود.

5. افت فشار در پیش‌تصفیه و لوله‌کشی (Pressure Loss)

پمپ باید علاوه بر تأمین فشار موردنیاز فیلتر، افت فشار ایجادشده در مسیر را نیز جبران کند. بخش‌هایی که می‌توانند موجب افت فشار شوند عبارت‌اند از:

• فیلتر شنی و کربنی در صورت وجود
• فیلتر کارتریج
• شیرها، فلومترها و اتصالات
• طول و قطر لوله‌ها
• هوزینگ فیلتر و خطوط رفت و برگشت

بنابراین فشار مورد نیاز پمپ را می‌توان به‌صورت کلی از رابطه زیر در نظر گرفت:

فشار مورد نیاز پمپ = فشار مورد نیاز فیلتر + افت فشار مسیر + حاشیه اطمینان

6. دبی پمپ (Flow Rate) و حاشیه اطمینان

پمپ باید بتواند دبی خوراک محاسبه‌شده برای سیستم را تأمین کند. انتخاب پمپ نباید به گونه‌ای باشد که دبی آن دقیقاً در مرز نیاز سیستم قرار بگیرد. در بسیاری از طراحی‌ها مقداری حاشیه اطمینان، برای مثال حدود 10 تا 20 درصد، در نظر گرفته می‌شود. البته افزایش بیش از حد ظرفیت پمپ نیز مناسب نیست، زیرا ممکن است نقطه عملکرد آن را از محدوده راندمان مطلوب دور کند.

7. هد پمپ و تبدیل فشار به هد

در کاتالوگ بسیاری از پمپ‌ها، مشخصات عملکرد بر اساس هد بر حسب متر ارائه می‌شود. برای تبدیل تقریبی فشار به هد می‌توان در نظر گرفت که هر 1 بار فشار، تقریباً معادل 10 متر هد است. برای نمونه، فشار 15 بار تقریباً به 150 متر هد نیاز دارد. البته مقدار دقیق هد باید با توجه به دبی، مشخصات پمپ و شرایط واقعی سیستم تعیین شود.

8. NPSH و جلوگیری از کاویتاسیون

کاویتاسیون یکی از عوامل مخرب برای پمپ‌هاست. در این حالت، به دلیل نامناسب بودن شرایط مکش، حباب‌هایی در سیال ایجاد می‌شوند که هنگام فروپاشی می‌توانند به اجزای داخلی و پروانه پمپ آسیب وارد کنند.

برای کاهش احتمال کاویتاسیون باید موارد زیر بررسی شوند:

• مقدار NPSH در دسترس باید بیشتر از NPSH مورد نیاز پمپ باشد.
• مسیر مکش تا حد امکان کوتاه و دارای قطر مناسب باشد.
• فیلترهای مسیر مکش تمیز باشند.
• از ورود هوا به مسیر مکش جلوگیری شود.
• در صورت قرار داشتن مخزن خوراک پایین‌تر از پمپ یا طولانی بودن مسیر مکش، شرایط مکش با دقت بیشتری محاسبه شود.

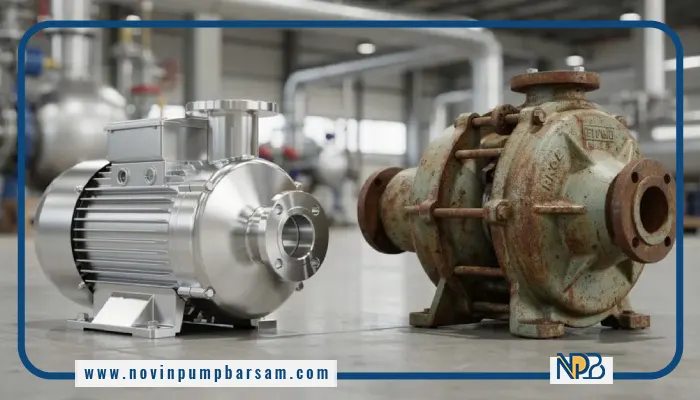

9. جنس متریال پمپ، استیل یا چدن

انتخاب جنس بدنه و قطعات در تماس با سیال به کیفیت آب و میزان خورندگی آن بستگی دارد. در بسیاری از سیستم‌های RO صنعتی استفاده از استنلس استیل 304 یا 316 رایج است.

• برای بسیاری از کاربردهای صنعتی، استنلس استیل 304 یا 316 گزینه‌های متداول هستند.
• در آب‌هایی با کلراید بالا یا شرایط خورنده‌تر، استفاده از 316 یا متریال مقاوم‌تر می‌تواند مناسب‌تر باشد.
• چدن در تماس با آب RO یا آب‌های خورنده معمولاً انتخاب ایده‌آلی نیست، مگر اینکه شرایط کاری و پوشش مورد استفاده آن را توجیه کند.

10. توان موتور و مصرف انرژی

توان موتور باید نتیجه محاسبات مربوط به دبی، فشار و شرایط کاری پمپ باشد، نه معیار اولیه برای انتخاب آن. انتخاب یک پمپ بزرگ‌تر از نیاز واقعی، علاوه بر افزایش هزینه خرید، می‌تواند در طول زمان مصرف برق و هزینه‌های تعمیر و نگهداری را نیز افزایش دهد. بهتر است پمپ در محدوده‌ای نزدیک به نقطه راندمان بهینه یا BEP کار کند تا عملکرد و مصرف انرژی آن در وضعیت مطلوب قرار داشته باشد.

اشتباهات رایج در انتخاب پمپ برای سیستم‌های RO

• انتخاب پمپ صرفاً بر اساس «اسب بخار»

توان موتور به‌تنهایی معیار مناسبی برای انتخاب پمپ نیست. ابتدا باید دبی و فشار موردنیاز سیستم مشخص شود و سپس توان موردنیاز موتور بر اساس شرایط کاری تعیین شود.

• نادیده گرفتن کیفیت آب و TDS

دو سیستم RO ممکن است ظرفیت یکسانی داشته باشند، اما به دلیل تفاوت در TDS آب ورودی، فشار کاری متفاوتی نیاز داشته باشند. بنابراین کیفیت آب یکی از پارامترهای مؤثر در انتخاب پمپ سیستم RO است.

• لحاظ نکردن افت فشار فیلترها

کثیف شدن فیلتر کارتریج یا طراحی نامناسب بخش پیش‌تصفیه می‌تواند افت فشار سیستم را افزایش دهد و در نتیجه عملکرد بخش RO را تحت تأثیر قرار دهد.

• انتخاب پمپ بدون بررسی NPSH

نادیده گرفتن شرایط مکش یکی از اشتباهات مهم در انتخاب پمپ است، به‌خصوص زمانی که مخزن خوراک در ارتفاع پایین‌تری نسبت به پمپ قرار دارد یا مسیر مکش طولانی است.

چک‌لیست سریع انتخاب پمپ RO

برای انتخاب اصولی پمپ، پیش از بررسی مدل‌های مختلف بهتر است اطلاعات زیر مشخص باشند:

1. ظرفیت تولید آب بر حسب m³/h یا gpd
2. درصد بازیافت هدف (Recovery)
3. مقدار TDS و دمای آب خام
4. نوع فیلتر، تعداد المان‌ها و آرایش آن‌ها مانند 2:1 یا 3:2
5. فشار طراحی و فشار کاری موردنظر
6. افت فشار تقریبی پیش‌تصفیه و خطوط انتقال
7. مشخصات برق موجود شامل تک‌فاز یا سه‌فاز، فرکانس 50Hz و ولتاژ
8. فضای موجود و نوع نصب پمپ به‌صورت عمودی یا افقی
9. نیاز سیستم به اینورتر (VFD) برای کنترل فشار و دبی

آیا استفاده از اینورتر (VFD) برای پمپ RO ضروری است؟

استفاده از اینورتر برای همه سیستم‌های RO الزامی نیست، اما در بسیاری از سیستم‌های حرفه‌ای می‌تواند مزایای قابل‌توجهی داشته باشد. VFD امکان کنترل دقیق‌تر فشار و دبی را فراهم می‌کند و می‌تواند شدت استارت موتور و ضربه قوچ را کاهش دهد.

در شرایطی که نیاز سیستم متغیر باشد، تنظیم سرعت پمپ با استفاده از اینورتر می‌تواند به کاهش مصرف انرژی نیز کمک کند. همچنین کنترل مناسب پمپ می‌تواند فشار واردشده به تجهیزات را کاهش داده و در افزایش عمر مفید پمپ و فیلترها مؤثر باشد.

جمع‌بندی

انتخاب پمپ سیستم RO باید بر اساس مجموعه‌ای از پارامترهای فنی مانند دبی خوراک، فشار موردنیاز، افت فشار مسیر، TDS و دمای آب، شرایط مکش، جنس متریال و راندمان انرژی انجام شود. انتخاب پمپ صرفاً بر مبنای توان موتور یا فشار بالاتر، لزوماً عملکرد بهتری ایجاد نمی‌کند. پمپ مناسب باید در نقطه کاری مطلوب قرار داشته باشد، نیاز واقعی سیستم را پوشش دهد و با کیفیت و شرایط آب ورودی سازگار باشد.

پرسش‌های متداول

1. برای RO صنعتی پمپ طبقاتی بهتر است یا پمپ فشار بالا؟

برای آب‌هایی با TDS متوسط و فشارهای کاری معمول، پمپ‌های طبقاتی عمودی یا افقی می‌توانند گزینه مناسبی باشند. در سیستم‌هایی که به فشار بسیار بالا، مانند برخی کاربردهای آب دریا، نیاز دارند، استفاده از پمپ فشار بالا تخصصی ضرورت پیدا می‌کند.

2. از کجا بفهمم پمپ چه فشاری باید تأمین کند؟

برای تعیین فشار موردنیاز باید فشار کاری فیلتر یا ممبران را به همراه افت فشار مسیر و مقدار حاشیه اطمینان در نظر گرفت. بنابراین فشار نامی فیلتر به‌تنهایی معیار کافی برای انتخاب پمپ نیست.

3. اگر پمپ را قوی‌تر انتخاب کنم، بهتر نیست؟

خیر. انتخاب پمپی با ظرفیت بیش از نیاز می‌تواند باعث افزایش مصرف برق، کاهش راندمان، افزایش استهلاک و حتی آسیب به فیلترها شود. ظرفیت پمپ باید با نقطه کاری واقعی سیستم مطابقت داشته باشد.

4. NPSH در پمپ RO چرا مهم است؟

NPSH برای اطمینان از مناسب بودن شرایط مکش پمپ اهمیت دارد. اگر این پارامتر به‌درستی بررسی نشود، احتمال وقوع کاویتاسیون و آسیب به اجزای داخلی پمپ افزایش پیدا می‌کند، به‌خصوص در مسیرهای مکش طولانی یا شرایطی که مخزن خوراک پایین‌تر از پمپ قرار دارد.

5. چه جنسی برای پمپ RO پیشنهاد می‌شود؟

استنلس استیل 304 یا 316 از متریال‌های رایج در بسیاری از پروژه‌های RO هستند. در صورت وجود کلراید بالا یا شرایط خورنده، استفاده از استنلس استیل 316 یا متریال مقاوم‌تر می‌تواند انتخاب مناسب‌تری باشد.
