کاویتاسیون در پمپ چیست؟ بررسی کامل پدیده کاویتاسیون، علل، علائم و روش‌های جلوگیری

پمپ‌های صنعتی برای انتقال انواع سیالات باید در شرایطی کار کنند که فشار، دبی و سرعت جریان در محدوده استاندارد قرار داشته باشد. هرگونه اختلال در این پارامترها می‌تواند باعث ایجاد مشکلاتی شود که یکی از مهم‌ترین آن‌ها کاویتاسیون در پمپ است. این پدیده علاوه بر کاهش راندمان، موجب افزایش مصرف انرژی، ایجاد لرزش، تولید صدای غیرعادی و در نهایت آسیب جدی به اجزای داخلی پمپ می‌شود.

شناخت علت وقوع کاویتاسیون، تشخیص به‌موقع علائم و استفاده از راهکارهای مناسب برای جلوگیری از آن، نقش مهمی در افزایش عمر تجهیزات، کاهش هزینه‌های تعمیرات و حفظ راندمان سیستم دارد. در این مقاله به طور کامل با این پدیده، انواع آن، دلایل ایجاد، نشانه‌ها و روش‌های پیشگیری آشنا خواهید شد.
اگر در انتخاب پمپ مناسب یا رفع مشکلاتی مانند کاویتاسیون در پمپ نیاز به مشاوره تخصصی دارید، کارشناسان سایت نوین پمپ برسام آماده‌اند تا با بررسی شرایط کاری، بهترین راهکار و مناسب‌ترین مدل پمپ را به شما پیشنهاد دهند.

پدیده کاویتاسیون در پمپ چیست؟

کاویتاسیون در پمپ زمانی اتفاق می‌افتد که فشار سیال در ناحیه مکش یا ورودی پروانه از فشار بخار مایع کمتر شود. در این شرایط، بخشی از سیال به حباب‌های بخار تبدیل شده و با حرکت به سمت نواحی پرفشار، به‌طور ناگهانی فرو می‌پاشند. انرژی آزادشده از انفجار این حباب‌ها به سطح پروانه و دیگر قطعات داخلی پمپ برخورد کرده و به مرور زمان باعث فرسایش، ایجاد حفره، افزایش لرزش، تولید صدای غیرعادی و کاهش راندمان پمپ می‌شود. این وضعیت در پمپ‌های سانتریفیوژ معمولاً در ناحیه چشم پروانه (Impeller Eye) رخ می‌دهد، زیرا در این بخش سرعت جریان افزایش و فشار کاهش پیدا می‌کند. پدیده کاویتاسیون در صورت انتخاب نادرست پمپ، پایین بودن فشار مکش یا نامناسب بودن شرایط بهره‌برداری، شدت بیشتری پیدا کرده و می‌تواند عمر مفید تجهیزات را به شکل قابل‌توجهی کاهش دهد.

در نگاه اول ممکن است این پدیده تنها با صدای غیرعادی همراه باشد، اما در صورت ادامه کار، آسیب‌های جدی مانند موارد زیر ایجاد می‌شود:

• کاهش راندمان پمپ
• افت دبی و هد
• افزایش لرزش تجهیزات
• آسیب دیدن پروانه
• خوردگی بدنه پمپ
• افزایش مصرف انرژی
• کاهش عمر مفید قطعات

به همین دلیل، کاویتاسیون یکی از مهم‌ترین عوامل خرابی زودهنگام تجهیزات پمپاژ محسوب می‌شود.

کاویتاسیون چگونه ایجاد می‌شود؟

برای درک بهتر پدیده کاویتاسیون باید مراحل شکل‌گیری آن را بشناسیم. این فرآیند معمولاً در چهار مرحله اتفاق می‌افتد.

1. مرحله اول، کاهش فشار سیال

در اثر عواملی مانند افزایش سرعت جریان، ارتفاع زیاد مکش، کوچک بودن قطر لوله مکش یا افت فشار در مسیر، فشار سیال کاهش پیدا می‌کند.

اگر این فشار از فشار بخار مایع کمتر شود، شرایط لازم برای تشکیل حباب‌های بخار فراهم خواهد شد.

2. مرحله دوم، تشکیل حباب‌های بخار

در این مرحله بخشی از مایع به بخار تبدیل شده و هزاران حباب میکروسکوپی در داخل جریان ایجاد می‌شود.

این حباب‌ها در ظاهر بی‌ضرر هستند اما آغازگر اصلی وقوع کاویتاسیون محسوب می‌شوند.

3. مرحله سوم، حرکت حباب‌ها

حباب‌های ایجاد شده همراه جریان سیال از قسمت مکش به سمت خروجی پمپ حرکت می‌کنند.

هرچه اختلاف فشار بین ورودی و خروجی بیشتر باشد، سرعت حرکت این حباب‌ها نیز افزایش پیدا می‌کند.

4. مرحله چهارم، انفجار حباب‌ها

زمانی که حباب‌ها وارد ناحیه‌ای با فشار بالاتر می‌شوند، دیگر پایدار نبوده و در کسری از ثانیه فرو می‌ریزند.

انفجار هر حباب، یک موج ضربه‌ای بسیار قوی تولید می‌کند که مستقیماً به سطح فلز برخورد می‌کند. تکرار میلیون‌ها بار این فرآیند باعث ایجاد حفره‌های ریز روی پروانه، دیفیوزر، بدنه و سایر قطعات پمپ می‌شود.

به همین دلیل است که در بسیاری از موارد، سطح پروانه پس از مدتی کارکرد، ظاهری شبیه خوردگی یا پوسته‌پوسته شدن پیدا می‌کند.

چرا کاویتاسیون در پمپ خطرناک است؟

برخلاف تصور بسیاری از افراد، خطر اصلی پدیده کاویتاسیون تنها صدای زیاد آن نیست. این فرآیند به مرور زمان باعث تخریب مکانیکی قطعات داخلی شده و هزینه‌های نگهداری سیستم را به شدت افزایش می‌دهد.

از مهم‌ترین پیامدهای وقوع کاویتاسیون می‌توان به موارد زیر اشاره کرد:

• کاهش راندمان هیدرولیکی پمپ
• افزایش مصرف برق
• افت فشار و کاهش دبی خروجی
• آسیب دیدن پروانه و رینگ‌های سایشی
• ایجاد لرزش شدید در یاتاقان‌ها
• افزایش استهلاک مکانیکال سیل
• کاهش عمر بلبرینگ‌ها
• افزایش احتمال توقف خط تولید

در بسیاری از صنایع، ادامه کار پمپ در شرایط کاویتاسیون حتی می‌تواند باعث شکست کامل پروانه و از کار افتادن سیستم شود.

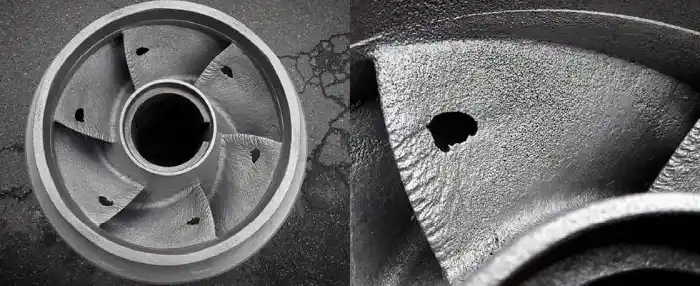

انواع کاویتاسیون در پمپ کدامند؟

برخلاف تصور بسیاری از افراد، پدیده کاویتاسیون تنها یک نوع ندارد. بسته به شرایط عملکرد پمپ، نوع سیال، طراحی سیستم و محل افت فشار، این پدیده می‌تواند به شکل‌های مختلفی ظاهر شود. شناخت انواع کاویتاسیون به عیب‌یابی سریع‌تر و انتخاب راهکار مناسب برای جلوگیری از آسیب‌های جدی کمک می‌کند.

کاویتاسیون تبخیری (Vapor Cavitation)

رایج‌ترین نوع پدیده کاویتاسیون، کاویتاسیون تبخیری است. این حالت زمانی رخ می‌دهد که فشار سیال در ورودی پمپ یا اطراف پروانه از فشار بخار مایع کمتر شود.

در این شرایط، بخشی از مایع به بخار تبدیل شده و حباب‌های ریزی ایجاد می‌شوند. این حباب‌ها پس از ورود به ناحیه پرفشار به‌سرعت فروپاشیده و انرژی حاصل از انفجار آن‌ها به سطح فلز برخورد می‌کند.

کاویتاسیون تبخیری معمولاً در اثر عوامل زیر ایجاد می‌شود:

• پایین بودن فشار مکش
• زیاد بودن ارتفاع مکش
• افزایش بیش از حد دمای سیال
• کوچک بودن قطر لوله مکش
• گرفتگی فیلتر یا صافی ورودی

این نوع کاویتاسیون بیشترین سهم را در خرابی پروانه پمپ و کاهش راندمان پمپ‌های سانتریفیوژ دارد.

کاویتاسیون ناشی از ورود هوا یا گاز

گاهی مشکل از بخار شدن سیال نیست، بلکه ورود هوا به سیستم باعث ایجاد حباب می‌شود. هرچند از نظر فنی این حالت با کاویتاسیون تبخیری تفاوت دارد، اما علائم بسیار مشابهی ایجاد می‌کند.

ورود هوا معمولاً به دلایل زیر اتفاق می‌افتد:

• نشتی در اتصالات لوله مکش
• آب‌بندی نامناسب فلنج‌ها
• خرابی مکانیکال سیل
• پایین بودن سطح سیال در مخزن

در این شرایط، پمپ دچار لرزش، افت دبی و سروصدای زیاد می‌شود و در صورت ادامه کار، قطعات داخلی نیز آسیب خواهند دید.

کاویتاسیون گردابه‌ای

اگر در مخزن مکش گردابه (Vortex) ایجاد شود، هوا همراه سیال وارد پمپ خواهد شد. این پدیده معمولاً زمانی اتفاق می‌افتد که سطح مایع پایین باشد یا فاصله ورودی لوله مکش تا سطح سیال به درستی رعایت نشده باشد.

اگرچه این نوع کاویتاسیون کمتر از نوع تبخیری دیده می‌شود، اما در ایستگاه‌های پمپاژ و مخازن بزرگ یکی از دلایل رایج کاهش راندمان است.

کاویتاسیون بازگشتی

در دبی‌های بسیار پایین، جریان سیال در اطراف پروانه یکنواخت نیست و بخشی از جریان به سمت ورودی بازمی‌گردد. این آشفتگی باعث افت فشار موضعی شده و احتمال تشکیل حباب‌های بخار را افزایش می‌دهد.

این نوع بیشتر در پمپ‌هایی دیده می‌شود که خارج از نقطه بهترین راندمان (BEP) کار می‌کنند.

کاویتاسیون در پمپ‌های سانتریفیوژ

پمپ‌های سانتریفیوژ به دلیل راندمان بالا، ساختار ساده و قابلیت انتقال حجم زیادی از سیال، از پرکاربردترین تجهیزات در صنایع مختلف به شمار می‌روند. عملکرد این پمپ‌ها بر پایه نیروی گریز از مرکز است و سیال پس از ورود به چشم پروانه، با افزایش سرعت به سمت خروجی هدایت می‌شود. اگر در این مسیر فشار سیال از فشار بخار آن کمتر شود، حباب‌های بخار تشکیل شده و زمینه برای بروز کاویتاسیون فراهم می‌شود. این شرایط معمولاً در ناحیه ورودی پروانه رخ می‌دهد و در صورت ادامه یافتن، می‌تواند عملکرد پمپ را به طور قابل‌توجهی تحت تأثیر قرار دهد.

اثرات کاویتاسیون بر پمپ‌های سانتریفیوژ

بروز پدیده کاویتاسیون در پمپ‌های سانتریفیوژ علاوه بر کاهش بازده سیستم، باعث آسیب‌های مکانیکی نیز می‌شود. مهم‌ترین پیامدهای این پدیده عبارت‌اند از:

• کاهش راندمان پمپ: تشکیل حباب‌های بخار، جریان یکنواخت سیال را مختل کرده و موجب افت دبی، کاهش هد و افزایش مصرف انرژی می‌شود.
• فرسایش و تخریب قطعات: انفجار مداوم حباب‌ها به سطح پروانه، دیفیوزر و بدنه پمپ ضربه وارد کرده و به مرور زمان باعث ایجاد حفره، خوردگی و کاهش عمر قطعات می‌شود.
• افزایش لرزش و سروصدا: یکی از نشانه‌های رایج کاویتاسیون، ایجاد صدایی شبیه برخورد سنگ‌ریزه و افزایش ارتعاشات پمپ است که در صورت بی‌توجهی می‌تواند به یاتاقان‌ها، شفت و سایر اجزای دوار نیز آسیب برساند.
• افزایش هزینه‌های نگهداری: ادامه کار پمپ در شرایط کاویتاسیون، احتمال خرابی زودهنگام تجهیزات را افزایش داده و هزینه تعمیر یا تعویض قطعات را به‌طور چشمگیری بالا می‌برد.

این نسخه نسبت به متن اولیه غنی‌تر، روان‌تر و از نظر سئو نیز ارزشمندتر است، زیرا علاوه بر توضیح عملکرد، اثرات فنی و اقتصادی کاویتاسیون را نیز پوشش می‌دهد.

نشانه‌های کاویتاسیون در پمپ چیست؟

هرچه وقوع کاویتاسیون زودتر تشخیص داده شود، هزینه تعمیرات نیز کمتر خواهد بود. خوشبختانه این پدیده معمولاً علائم مشخصی دارد که نباید نادیده گرفته شوند.

• ایجاد صدای غیرعادی

یکی از اولین نشانه‌های کاویتاسیون در پمپ، صدایی شبیه برخورد سنگ‌ریزه، تق‌تق یا جوشیدن آب داخل پمپ است.

این صدا در واقع نتیجه انفجار هزاران حباب بخار در اطراف پروانه است و معمولاً با افزایش شدت کاویتاسیون بلندتر می‌شود.

• افزایش لرزش تجهیزات

انفجار مداوم حباب‌ها باعث ایجاد نیروهای نامتعادل روی پروانه می‌شود. این نیروها به شفت، یاتاقان‌ها و موتور منتقل شده و ارتعاش سیستم را افزایش می‌دهند.

اگر این وضعیت ادامه پیدا کند، احتمال خرابی بلبرینگ، شل شدن اتصالات و شکست شفت نیز وجود خواهد داشت.

• کاهش دبی و افت فشار

یکی دیگر از نشانه‌های مهم پدیده کاویتاسیون، کاهش ظرفیت واقعی پمپ است.

در این شرایط ممکن است:

• فشار خروجی کمتر از مقدار طراحی باشد.
• دبی کاهش پیدا کند.
• هد تولیدی افت کند.
• عملکرد کل سیستم مختل شود.

• افزایش مصرف انرژی

وقتی بخشی از انرژی صرف تشکیل و انفجار حباب‌های بخار می‌شود، بازده هیدرولیکی پمپ کاهش می‌یابد.

در نتیجه موتور برای جبران افت راندمان، انرژی بیشتری مصرف می‌کند و هزینه برق افزایش پیدا خواهد کرد.

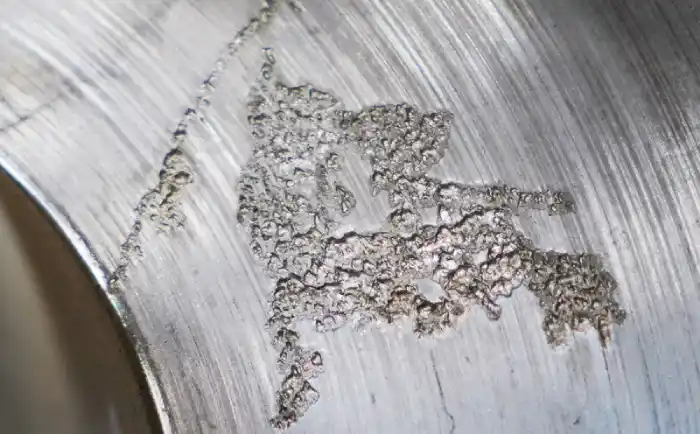

• آسیب‌دیدگی پروانه

یکی از واضح‌ترین نشانه‌های وقوع کاویتاسیون، ایجاد حفره‌های ریز روی سطح پروانه است.

این حفره‌ها به مرور بزرگ‌تر شده و باعث موارد زیر می‌شوند:

• نازک شدن پره‌ها
• خوردگی موضعی
• شکست لبه پروانه
• کاهش تعادل دینامیکی

در بسیاری از موارد، اولین قطعه‌ای که نیاز به تعویض پیدا می‌کند، پروانه پمپ است.

• افزایش دمای قطعات

کاهش راندمان و افزایش اصطکاک باعث بالا رفتن دمای یاتاقان‌ها، مکانیکال سیل و سایر قطعات دوار می‌شود.

اگر دمای سیستم به‌صورت غیرعادی افزایش پیدا کند، احتمال وجود کاویتاسیون در پمپ باید بررسی شود.

اثرات کاویتاسیون بر عملکرد پمپ چیست؟

ادامه فعالیت پمپ در شرایط کاویتاسیون، تنها باعث ایجاد سروصدا نمی‌شود، بلکه کل سیستم را تحت تأثیر قرار می‌دهد.

مهم‌ترین اثرات این پدیده عبارت‌اند از:

1. کاهش راندمان هیدرولیکی

وجود حباب‌های بخار مسیر حرکت سیال را مختل می‌کند و مانع انتقال یکنواخت انرژی از پروانه‌ی پمپ به سیال می‌شود. در نتیجه، راندمان پمپ به شکل محسوسی کاهش می‌یابد.

2. فرسایش شدید قطعات

انفجار مداوم حباب‌ها موجب کنده شدن ذرات بسیار ریز از سطح فلز می‌شود. این فرسایش در ابتدا با چشم قابل مشاهده نیست، اما با گذشت زمان به خوردگی شدید تبدیل خواهد شد.

3. کاهش عمر مفید تجهیزات

یاتاقان‌ها، شفت، مکانیکال سیل، رینگ‌های سایشی و حتی بدنه پمپ تحت تأثیر ارتعاشات ناشی از کاویتاسیون قرار می‌گیرند و عمر مفید آن‌ها کاهش پیدا می‌کند.

4. افزایش هزینه تعمیرات

هرچه مدت زمان وقوع کاویتاسیون بیشتر باشد، میزان آسیب نیز افزایش خواهد یافت. در بسیاری از موارد، هزینه تعویض پروانه، یاتاقان‌ها و مکانیکال سیل چندین برابر هزینه پیشگیری از این پدیده است.

5. توقف خط تولید

در صنایع بزرگ، خرابی ناگهانی پمپ می‌تواند باعث توقف کامل فرآیند تولید، کاهش بهره‌وری و تحمیل هزینه‌های سنگین شود.

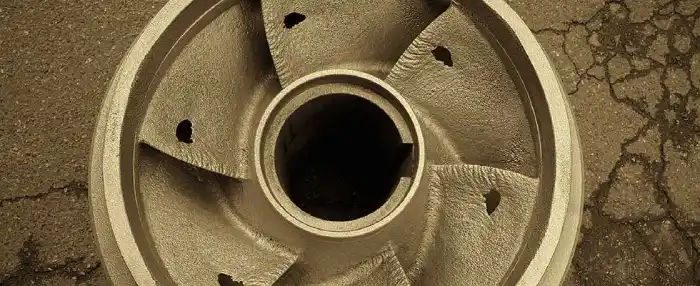

علت ایجاد کاویتاسیون در پمپ

برای جلوگیری از کاویتاسیون در پمپ ابتدا باید بدانیم این پدیده چرا ایجاد می‌شود. هر عاملی که باعث شود فشار سیال در مسیر مکش یا داخل پروانه از فشار بخار مایع کمتر شود، شرایط لازم برای تشکیل حباب‌های بخار را فراهم می‌کند. این حباب‌ها پس از ورود به نواحی پرفشار منفجر شده و خسارت‌های جدی به پمپ وارد می‌کنند.

در ادامه مهم‌ترین دلایل وقوع کاویتاسیون را بررسی می‌کنیم:

1. پایین بودن فشار مکش (Low Suction Pressure)

یکی از اصلی‌ترین دلایل ایجاد پدیده کاویتاسیون، کاهش فشار در سمت مکش پمپ است. این اتفاق معمولاً در شرایط زیر رخ می‌دهد:

• ارتفاع زیاد مکش
• طول زیاد لوله مکش
• قطر نامناسب لوله
• بسته بودن بخشی از مسیر ورودی
• افت فشار در اتصالات

هرچه فشار مکش کمتر باشد، احتمال تشکیل حباب‌های بخار افزایش پیدا می‌کند.

2. بالا بودن دمای سیال

با افزایش دمای مایع، فشار بخار آن نیز افزایش می‌یابد. بنابراین حتی با افت فشار کم نیز امکان تبخیر موضعی سیال وجود دارد.

به همین دلیل در پمپ‌هایی که سیالات داغ را جابه‌جا می‌کنند، کنترل دما اهمیت بسیار زیادی دارد.

3. طراحی نامناسب خط مکش

بسیاری از مشکلات پدیده کاویتاسیون به خود پمپ مربوط نیست، بلکه از طراحی اشتباه سیستم لوله‌کشی ناشی می‌شود.

موارد زیر احتمال وقوع کاویتاسیون را افزایش می‌دهند:

• استفاده از زانویی نزدیک ورودی پمپ
• تغییر ناگهانی قطر لوله
• وجود شیرهای اضافی در مسیر مکش
• مسیرهای پیچیده با افت فشار زیاد

طراحی صحیح مسیر مکش، یکی از مؤثرترین راه‌های پیشگیری از این پدیده است.

4. گرفتگی صافی یا فیلتر

با گذشت زمان ممکن است صافی ورودی یا فیلتر مکش توسط ذرات معلق مسدود شود. این موضوع باعث کاهش فشار ورودی و در نهایت تشکیل حباب‌های بخار خواهد شد.

بازرسی و تمیزکاری دوره‌ای صافی‌ها می‌تواند از بسیاری از مشکلات جلوگیری کند.

5. انتخاب نادرست پمپ

اگر ظرفیت پمپ متناسب با شرایط کاری انتخاب نشده باشد، ممکن است خارج از نقطه بهترین راندمان (Best Efficiency Point) کار کند.

کارکرد طولانی‌مدت در این شرایط علاوه بر کاهش راندمان، احتمال وقوع کاویتاسیون را نیز افزایش می‌دهد.

چگونه از کاویتاسیون در پمپ جلوگیری کنیم؟

جلوگیری از پدیده کاویتاسیون در پمپ بسیار کم‌هزینه‌تر از تعمیر خسارت‌های ناشی از آن است. با رعایت چند نکته ساده می‌توان احتمال بروز این پدیده را تا حد زیادی کاهش داد.

1. فشار مکش را افزایش دهید.
2. قطر لوله مکش را به‌درستی انتخاب کنید.
3. دمای سیال را کنترل کنید.
4. مسیر مکش را اصلاح کنید.
5. از کارکرد پمپ خارج از محدوده طراحی جلوگیری کنید.
6. سرویس و نگهداری منظم را فراموش نکنید.

جلوگیری از پدیده کاویتاسیون تنها با رعایت چند نکته ساده امکان‌پذیر نیست، انتخاب صحیح پمپ گریز از مرکز، طراحی اصولی سیستم و استفاده از قطعات باکیفیت نیز نقش مهمی در افزایش راندمان و عمر تجهیزات دارند. برای دریافت مشاوره تخصصی یا استعلام محصولات، می‌توانید با کارشناسان نوین پمپ برسام در ارتباط باشید.

جمع‌بندی

کاویتاسیون در پمپ یکی از مخرب‌ترین پدیده‌هایی است که می‌تواند عملکرد سیستم‌های پمپاژ را تحت تأثیر قرار دهد. تشکیل و انفجار مداوم حباب‌های بخار نه‌تنها باعث کاهش راندمان و افزایش مصرف انرژی می‌شود، بلکه به مرور زمان به پروانه، شفت، یاتاقان‌ها و سایر قطعات نیز آسیب وارد می‌کند.

شناخت دقیق پدیده کاویتاسیون، بررسی علائم اولیه، رعایت اصول طراحی سیستم، انتخاب صحیح پمپ، کنترل فشار مکش و انجام سرویس‌های دوره‌ای، مهم‌ترین اقداماتی هستند که از بروز این مشکل جلوگیری می‌کنند. در صورتی که نشانه‌های کاویتاسیون به‌موقع شناسایی شوند، می‌توان با هزینه‌ای بسیار کمتر از خرابی‌های گسترده و توقف خطوط تولید جلوگیری کرد. برای دریافت اطلاعات بیشتر، مشاهده محصولات یا ارتباط با کارشناسان، همین حالا با وارد سایت نوین پمپ برسام شوید.

سوالات متداول

۱. کاویتاسیون در پمپ چیست؟

کاویتاسیون پدیده‌ای است که در اثر کاهش فشار سیال به کمتر از فشار بخار آن، حباب‌های بخار تشکیل شده و با ورود به نواحی پرفشار منفجر می‌شوند. این فرآیند موجب آسیب به قطعات داخلی پمپ می‌شود.

۲. مهم‌ترین نشانه‌های وقوع کاویتاسیون چیست؟

صدای غیرعادی، لرزش زیاد، کاهش دبی، افت فشار، افزایش مصرف انرژی و ایجاد خوردگی روی پروانه از مهم‌ترین علائم کاویتاسیون هستند.

۳. آیا کاویتاسیون فقط در پمپ‌های سانتریفیوژ رخ می‌دهد؟

خیر. اگرچه این پدیده در پمپ‌های سانتریفیوژ رایج‌تر است، اما در سایر تجهیزات هیدرولیکی مانند توربین‌ها، شیرآلات صنعتی و برخی پمپ‌های جابه‌جایی مثبت نیز ممکن است رخ دهد.

۴. آیا تعمیر پمپ هیدرولیک مشکل کاویتاسیون را برطرف می‌کند؟

تعمیر قطعات آسیب‌دیده می‌تواند عملکرد پمپ را بازیابی کند، اما تا زمانی که علت اصلی ایجاد کاویتاسیون مانند فشار مکش نامناسب، طراحی نادرست سیستم یا انتخاب اشتباه پمپ برطرف نشود، این پدیده دوباره تکرار خواهد شد.
