پمپ اتابلوک یکی از تجهیزات پرکاربرد در سیستم‌های آبرسانی، تأسیسات ساختمانی، صنعتی و انتقال سیالات است. این پمپ به دلیل ساختار یکپارچه و اتصال مستقیم موتور و پمپ، در بسیاری از پروژه‌ها مورد استفاده قرار می‌گیرد. با وجود طراحی مناسب، عواملی مانند انتخاب نادرست، نصب غیراصولی، کارکرد خارج از محدوده طراحی و ضعف در نگهداری می‌توانند باعث بروز خرابی پمپ اتابلوک شوند.

شناخت علائم خرابی و بررسی علت آن، اولین مرحله برای جلوگیری از آسیب‌های جدی‌تر به مجموعه پمپ و موتور است. مشکلاتی مانند کاهش فشار، افت دبی، افزایش صدا و لرزش، داغ شدن موتور، نشتی و خرابی بلبرینگ یا مکانیکال سیل از رایج‌ترین مشکلاتی هستند که ممکن است در عملکرد پمپ اتابلوک مشاهده شوند.

در این مقاله، مهم‌ترین دلایل خرابی پمپ اتابلوک، علائم هر مشکل، روش‌های عیب‌یابی و راهکارهای جلوگیری از خرابی زودهنگام بررسی می‌شود تا بتوان در زمان مناسب نسبت به تعمیر، سرویس یا تعویض قطعات اقدام کرد.

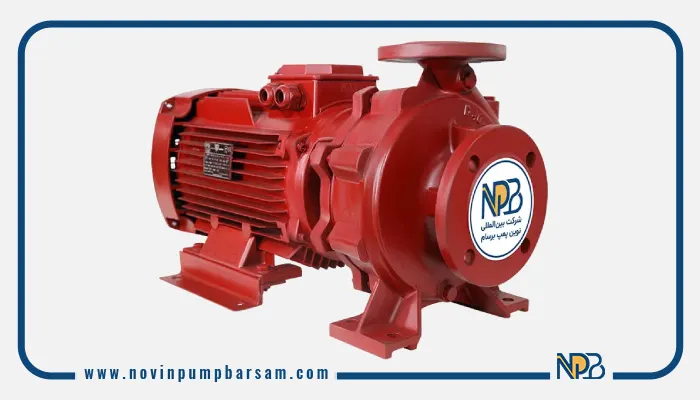

خرابی پمپ اتابلوک چه علائمی دارد؟

خرابی پمپ اتابلوک همیشه به معنای از کار افتادن کامل پمپ نیست. در بسیاری از موارد، پمپ قبل از توقف کامل با تغییراتی در عملکرد خود، وجود یک مشکل فنی را نشان می‌دهد. تشخیص این علائم در مراحل اولیه می‌تواند از افزایش هزینه تعمیرات جلوگیری کند.

مهم‌ترین نشانه‌های خرابی پمپ اتابلوک عبارت‌اند از:

• کاهش محسوس فشار خروجی
• کاهش دبی و آبدهی پمپ
• افزایش صدای غیرعادی
• لرزش بیش از حد مجموعه
• افزایش دمای موتور یا یاتاقان‌ها
• نشتی از محل آب‌بندی
• روشن نشدن موتور
• خاموش شدن پمپ هنگام کار
• افزایش مصرف انرژی
• صدای ساییدگی یا ضربه از داخل پمپ
• کاهش راندمان و افزایش زمان لازم برای انتقال سیال

هر یک از این علائم می‌تواند علت متفاوتی داشته باشد. برای مثال، کاهش فشار ممکن است ناشی از گرفتگی مسیر، خرابی پروانه پمپ یا انتخاب نادرست پمپ باشد. بنابراین صرف مشاهده یک علامت نباید بلافاصله به تعویض پمپ منجر شود.

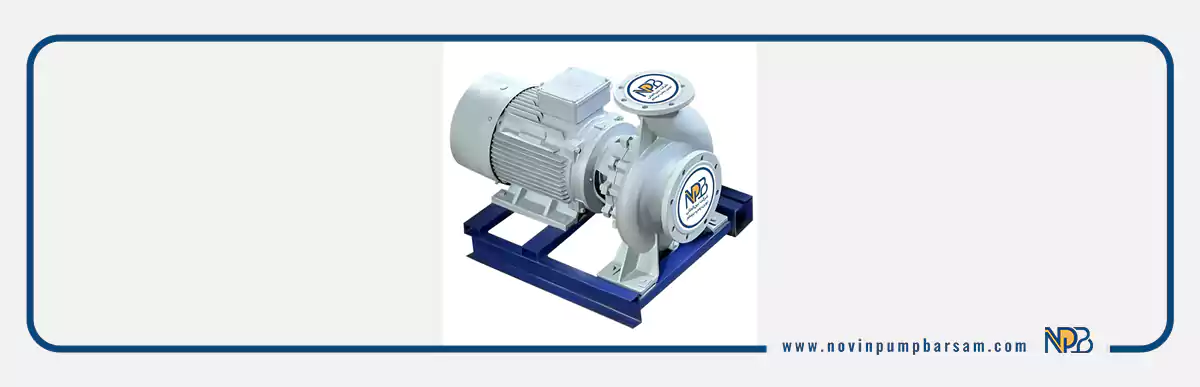

خرابی پمپ اتابلوک چه دلایلی دارد؟

خرابی پمپ اتابلوک معمولاً نتیجه یک عامل واحد نیست و در بسیاری از موارد، چند عامل به صورت هم‌زمان روی عملکرد پمپ تأثیر می‌گذارند. انتخاب نادرست ظرفیت، شرایط نامناسب مکش، وجود هوا در سیستم، کاویتاسیون، مشکلات الکتریکی و فرسودگی قطعات از مهم‌ترین عوامل هستند.

انتخاب نادرست پمپ

یکی از مهم‌ترین دلایل خرابی زودهنگام، انتخاب پمپ بدون توجه به شرایط واقعی سیستم است. هر پمپ اتابلوک برای محدوده مشخصی از هد و دبی طراحی شده است. اگر پمپ در شرایطی خارج از محدوده کاری خود استفاده شود، فشار مضاعفی به پروانه، شفت، بلبرینگ و موتور وارد می‌شود.

برای انتخاب صحیح باید عواملی مانند موارد زیر بررسی شوند:

1. دبی مورد نیاز سیستم
2. هد یا ارتفاع مورد نیاز
3. نوع و دمای سیال
4. طول و قطر لوله‌ها
5. تعداد اتصالات و شیرآلات
6. شرایط مکش
7. ساعات کارکرد روزانه
8. مشخصات الکتریکی موتور

انتخاب پمپ صرفاً براساس توان موتور یا قطر ورودی و خروجی، روش دقیقی نیست. نقطه کاری پمپ باید با منحنی عملکرد آن مطابقت داشته باشد.

کارکرد خشک پمپ

پمپ‌های سانتریفیوژ برای عملکرد صحیح به وجود سیال در بخش‌های مشخصی از سیستم نیاز دارند. کارکرد بدون آب می‌تواند باعث افزایش سریع دما و آسیب به مکانیکال سیل شود.

در صورت ادامه کارکرد خشک، اصطکاک و حرارت ایجاد شده در محل آب‌بندی افزایش پیدا می‌کند و ممکن است مکانیکال سیل دچار آسیب شود. در ادامه، نشتی ایجاد شده و سایر قطعات نیز در معرض آسیب قرار می‌گیرند.

بنابراین یکی از راه‌های جلوگیری از خرابی پمپ اتابلوک، اطمینان از وجود سیال و مناسب بودن شرایط مکش پیش از راه‌اندازی است.

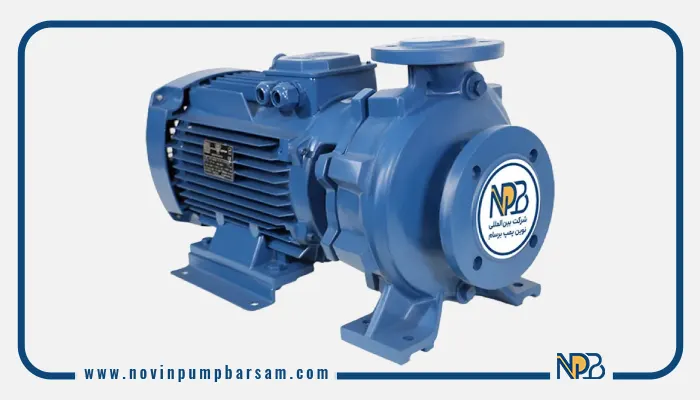

علت کاهش فشار پمپ اتابلوک چیست؟

کاهش فشار یکی از مشکلات رایج در سیستم‌های پمپاژ است و می‌تواند از عوامل مختلفی ناشی شود. در اولین مرحله باید مشخص شود که کاهش فشار به صورت ناگهانی اتفاق افتاده یا به مرور زمان ایجاد شده است.

اگر فشار به صورت ناگهانی کاهش پیدا کرده باشد، احتمال وجود مشکل در مسیر مکش، ورود هوا، گرفتگی یا تغییر شرایط سیستم بیشتر است. اگر کاهش فشار به مرور زمان ایجاد شده باشد، فرسودگی پروانه‌ی پمپ، سایش قطعات داخلی یا کاهش عملکرد موتور نیز باید بررسی شود.

مهم‌ترین دلایل کاهش فشار پمپ اتابلوک عبارت‌اند از:

• گرفتگی لوله مکش
• بسته بودن یا نیمه‌باز بودن شیرها
• ورود هوا به خط مکش
• کاهش سطح سیال
• خرابی یا فرسودگی پروانه
• گرفتگی مسیر خروجی
• تغییر شرایط کاری سیستم
• انتخاب نامناسب پمپ
• چرخش اشتباه در مدل‌های دارای موتور سه‌فاز
• افزایش مقاومت در مسیر انتقال

برای تشخیص دقیق، فشار مکش و دهش باید با مقادیر طراحی و شرایط اولیه سیستم مقایسه شود.

علت کاهش دبی پمپ اتابلوک

کاهش دبی نیز از علائمی است که نباید نادیده گرفته شود. زمانی که پمپ نمی‌تواند مقدار مورد انتظار سیال را منتقل کند، باید عملکرد کل مسیر از ورودی تا خروجی بررسی شود.

گرفتگی فیلتر، کاهش قطر مؤثر لوله، بسته بودن شیر، افزایش افت فشار و وجود رسوبات در مسیر می‌توانند باعث کاهش دبی شوند. در خود پمپ نیز آسیب دیدن پروانه یا فرسایش قطعات داخلی می‌تواند ظرفیت پمپاژ را کاهش دهد.

در صورتی که شرایط سیستم تغییر نکرده باشد اما دبی پمپ به مرور کاهش پیدا کند، بررسی وضعیت پروانه و سایر قطعات داخلی اهمیت بیشتری پیدا می‌کند.

علت صدای زیاد پمپ اتابلوک

صدای غیرعادی یکی از مهم‌ترین هشدارهای مکانیکی در پمپ است. البته هر صدایی به معنی خرابی قطعه نیست و باید نوع صدا و زمان ایجاد آن بررسی شود.

صدای غیرعادی ممکن است ناشی از موارد زیر باشد:

• کاویتاسیون
• خرابی بلبرینگ
• ورود هوا
• برخورد یا ساییدگی قطعات داخلی
• نامناسب بودن شرایط مکش
• شل بودن اتصالات
• نصب نامناسب پمپ
• وجود جسم خارجی در مسیر
• عدم تراز مناسب مجموعه

اگر صدای پمپ همراه با لرزش باشد، بررسی بلبرینگ‌ها، شرایط نصب و وضعیت محور اهمیت بیشتری پیدا می‌کند.

علت لرزش پمپ اتابلوک

لرزش بیش از حد می‌تواند نشانه وجود مشکل در بخش مکانیکی یا هیدرولیکی باشد. ادامه کار پمپ در شرایط لرزش شدید ممکن است باعث آسیب به بلبرینگ، مکانیکال سیل، اتصالات و سایر اجزای مجموعه شود.

یکی از دلایل رایج لرزش، کاویتاسیون است. در این حالت، شرایط فشار در بخش مکش به گونه‌ای می‌شود که حباب‌های بخار تشکیل شده و سپس در نواحی با فشار بالاتر فرو می‌ریزند. این پدیده علاوه بر ایجاد صدا و لرزش، می‌تواند به سطوح داخلی پروانه آسیب وارد کند.

ناهم‌محوری، نصب نامناسب، خرابی بلبرینگ و نامتعادل بودن قطعات چرخان نیز از دلایل مهم لرزش هستند.

کاویتاسیون و تأثیر آن بر خرابی پمپ اتابلوک

کاویتاسیون یکی از مشکلات مهم در سیستم‌های پمپاژ است که در صورت تداوم می‌تواند موجب آسیب جدی به پمپ شود. این پدیده معمولاً زمانی رخ می‌دهد که فشار سیال در ناحیه مکش بیش از حد کاهش پیدا کند.

عواملی مانند طول زیاد خط مکش، قطر نامناسب لوله، گرفتگی فیلتر، افزایش دمای سیال یا پایین بودن سطح سیال می‌توانند شرایط ایجاد کاویتاسیون را فراهم کنند.

نشانه‌های احتمالی کاویتاسیون شامل موارد زیر است:

• صدای شبیه برخورد ذرات یا سنگ‌ریزه
• لرزش غیرعادی
• افت ظرفیت پمپاژ
• کاهش هد
• آسیب و خوردگی سطح پروانه

برای جلوگیری از این مشکل باید شرایط مکش، افت فشار مسیر و مقدار NPSH مورد نیاز پمپ در زمان انتخاب و نصب بررسی شود.

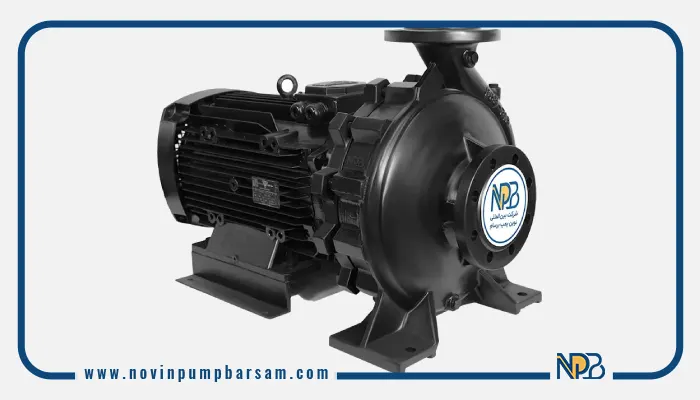

علت داغ شدن پمپ اتابلوک چیست؟

افزایش دمای موتور یا بدنه پمپ می‌تواند دلایل مختلفی داشته باشد. کارکرد طولانی‌مدت در شرایط نامناسب، بار اضافی روی موتور، مشکل در بلبرینگ، تهویه نامناسب و مشکلات الکتریکی از جمله عوامل مؤثر هستند.

در صورتی که موتور بیش از ظرفیت خود تحت بار قرار بگیرد، جریان مصرفی افزایش پیدا کرده و دمای موتور بالا می‌رود. از طرف دیگر، گیرپاژ یا افزایش اصطکاک در بخش‌های مکانیکی نیز می‌تواند بار موتور را افزایش دهد.

در چنین شرایطی باید موارد زیر بررسی شوند:

• جریان مصرفی موتور
• وضعیت بلبرینگ‌ها
• شرایط تهویه موتور
• ولتاژ ورودی
• وضعیت پروانه
• نقطه کاری پمپ
• احتمال وجود اصطکاک داخلی

ادامه کارکرد موتور در دمای غیرطبیعی می‌تواند عمر سیم‌پیچ و سایر اجزای الکتریکی را کاهش دهد.

خرابی بلبرینگ پمپ اتابلوک

بلبرینگ نقش مهمی در پشتیبانی از محور و کاهش اصطکاک قطعات چرخان دارد. خرابی بلبرینگ معمولاً با افزایش صدا، لرزش و دمای محل یاتاقان همراه است. عوامل مختلفی مانند روانکاری نامناسب، آلودگی، ورود رطوبت، بارگذاری بیش از حد، نصب نادرست و فرسودگی طبیعی می‌توانند عمر بلبرینگ را کاهش دهند.

اگر بلبرینگ دچار آسیب شده باشد، ادامه کارکرد پمپ می‌تواند باعث افزایش لرزش و انتقال نیروهای نامناسب به سایر قطعات شود. بنابراین در صورت مشاهده نشانه‌های خرابی بلبرینگ، بررسی و تعویض آن باید در اولویت قرار گیرد.

خرابی مکانیکال سیل پمپ اتابلوک

مکانیکال سیل وظیفه آب‌بندی محور و جلوگیری از خروج سیال از قسمت چرخان پمپ را بر عهده دارد. نشتی از محل مکانیکال سیل یکی از مشکلات متداول در پمپ‌های اتابلوک است.

کارکرد خشک، نصب نامناسب، وجود ذرات جامد، دمای نامناسب سیال، لرزش بیش از حد و فرسودگی طبیعی می‌توانند باعث خرابی مکانیکال سیل شوند.

در صورتی که نشتی مشاهده شود، نباید تنها به تعویض مکانیکال سیل اکتفا کرد. علت اصلی ایجاد خرابی نیز باید مشخص شود. اگر برای مثال دلیل خرابی، لرزش ناشی از مشکل بلبرینگ باشد، نصب مکانیکال سیل جدید بدون رفع علت اصلی، احتمال تکرار خرابی را افزایش می‌دهد.

روش عیب یابی پمپ اتابلوک

برای عیب یابی پمپ اتابلوک بهتر است بررسی‌ها به صورت مرحله‌ای انجام شوند. این کار از تعویض غیرضروری قطعات جلوگیری می‌کند و امکان شناسایی علت اصلی مشکل را افزایش می‌دهد.

یک روند معمول برای بررسی مشکل می‌تواند شامل مراحل زیر باشد:

1. بررسی وضعیت ظاهری پمپ و موتور
2. بررسی وجود نشتی
3. کنترل فشار مکش و دهش
4. بررسی دبی واقعی سیستم
5. بررسی صدا و میزان لرزش
6. کنترل وضعیت شیرها و مسیرهای مکش و دهش
7. بررسی احتمال ورود هوا
8. بررسی جریان و ولتاژ موتور
9. بررسی بلبرینگ و مکانیکال سیل
10. بررسی پروانه و قطعات داخلی در صورت نیاز

در مرحله عیب‌یابی باید شرایط فعلی با مشخصات طراحی پمپ مقایسه شود. این موضوع به‌خصوص زمانی اهمیت دارد که پمپ پس از مدتی کارکرد دچار افت عملکرد شده باشد.

جدول خرابی‌های رایج پمپ اتابلوک و راهکار آن‌ها

چگونه از خرابی پمپ اتابلوک جلوگیری کنیم؟

پیشگیری معمولاً هزینه بسیار کمتری نسبت به تعمیر اساسی یا تعویض کامل پمپ دارد. برای افزایش طول عمر پمپ اتابلوک باید علاوه بر انتخاب صحیح، برنامه منظم برای بررسی وضعیت تجهیزات در نظر گرفته شود.

• سرویس دوره‌ای

بازدید دوره‌ای می‌تواند مشکلات کوچک را پیش از تبدیل شدن به خرابی جدی شناسایی کند. وضعیت نشتی، صدا، لرزش، دما و عملکرد پمپ باید در فواصل مشخص بررسی شود.

• بررسی شرایط مکش

خط مکش تأثیر مستقیمی بر عملکرد پمپ دارد. وجود گرفتگی، کاهش قطر مؤثر مسیر یا ورود هوا می‌تواند عملکرد پمپ را مختل کند و شرایط لازم برای کاویتاسیون را ایجاد کند.

• کنترل نقطه کاری

پمپ نباید بدون توجه به منحنی عملکرد در شرایطی بسیار متفاوت از نقطه طراحی کار کند. کارکرد مداوم در شرایط نامناسب می‌تواند فشار بیشتری به اجزای مکانیکی و موتور وارد کند.

• بررسی قطعات مصرفی

قطعاتی مانند مکانیکال سیل و بلبرینگ به مرور زمان دچار فرسودگی می‌شوند. بررسی وضعیت این قطعات و تعویض آن‌ها در زمان مناسب می‌تواند از آسیب دیدن سایر اجزا جلوگیری کند.

• جلوگیری از کارکرد خشک

پیش از راه‌اندازی باید از وجود سیال و مناسب بودن شرایط مکش اطمینان حاصل شود. استفاده از تجهیزات کنترلی مناسب نیز می‌تواند احتمال کارکرد خشک را کاهش دهد.

تعمیر پمپ اتابلوک بهتر است یا تعویض آن؟

این تصمیم به نوع خرابی، عمر پمپ، قیمت قطعات، میزان آسیب و شرایط کاری بستگی دارد. اگر مشکل مربوط به قطعاتی مانند مکانیکال سیل، بلبرینگ یا برخی اجزای قابل تعویض باشد، تعمیر می‌تواند گزینه مناسبی باشد.

اما اگر بدنه پمپ، شفت یا پروانه دچار آسیب شدید شده باشد یا هزینه تعمیر پمپ اتابلوک به میزان قابل توجهی به قیمت یک پمپ جدید نزدیک شود، تعویض مجموعه ممکن است توجیه اقتصادی بیشتری داشته باشد.

همچنین در زمان تصمیم‌گیری باید علت خرابی قبلی بررسی شود. اگر پمپ به دلیل انتخاب نادرست یا عدم تطابق با شرایط سیستم دچار مشکل شده باشد، نصب پمپ مشابه بدون اصلاح شرایط، احتمال تکرار خرابی را افزایش می‌دهد.

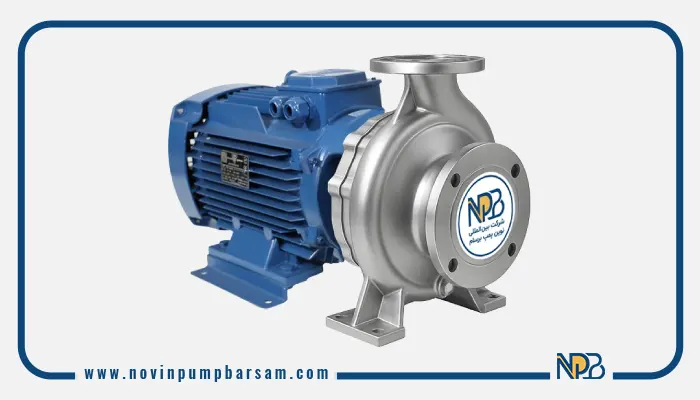

انتخاب پمپ مناسب برای جلوگیری از خرابی

یکی از مؤثرترین راه‌های کاهش احتمال خرابی، انتخاب پمپ متناسب با نیاز واقعی سیستم است. در این مرحله باید مشخصات هیدرولیکی و شرایط عملیاتی به صورت هم‌زمان بررسی شوند.

دبی و هد مورد نیاز، نوع سیال، دمای سیال، شرایط مکش، فشار کاری و ساعات استفاده از جمله پارامترهایی هستند که باید در انتخاب در نظر گرفته شوند.

برای مثال، انتخاب پمپی با ظرفیت بسیار بیشتر از نیاز سیستم لزوماً به معنای عملکرد بهتر نیست. چنین انتخابی می‌تواند باعث کارکرد پمپ خارج از محدوده مناسب و افزایش استهلاک شود. از طرف دیگر، پمپ کوچک‌تر از نیاز نیز ممکن است نتواند هد و دبی مورد انتظار را تأمین کند و تحت فشار بیشتری قرار گیرد. بنابراین انتخاب پمپ باید براساس شرایط واقعی پروژه و منحنی عملکرد سازنده انجام شود.

نقش قطعات یدکی در رفع خرابی پمپ اتابلوک

در بسیاری از موارد، رفع خرابی پمپ اتابلوک به تعویض یک یا چند قطعه محدود می‌شود. کیفیت قطعات یدکی در این مرحله اهمیت زیادی دارد، زیرا استفاده از قطعه نامناسب می‌تواند عملکرد پمپ را تحت تأثیر قرار دهد یا باعث تکرار خرابی شود.

قطعاتی مانند پروانه، شفت، بلبرینگ، مکانیکال سیل، بوش و سایر اجزای داخلی باید متناسب با مدل پمپ انتخاب شوند. همچنین در زمان تعمیر باید علت اصلی خرابی مشخص شود و صرفاً قطعه آسیب‌دیده تعویض نشود.

برای مثال، اگر مکانیکال سیل به دلیل لرزش بیش از حد خراب شده باشد، ابتدا باید علت لرزش مشخص شود. در غیر این صورت احتمال خرابی مجدد مکانیکال سیل وجود دارد.

جمع‌بندی

خرابی پمپ اتابلوک می‌تواند در اثر مشکلات هیدرولیکی، مکانیکی، الکتریکی یا شرایط نامناسب بهره‌برداری ایجاد شود. کاهش فشار و دبی، صدای غیرعادی، لرزش، داغ شدن موتور و نشتی از مهم‌ترین علائمی هستند که باید جدی گرفته شوند.

انتخاب صحیح پمپ براساس هد و دبی، توجه به شرایط مکش، جلوگیری از کارکرد خشک، کنترل کاویتاسیون و انجام سرویس‌های دوره‌ای از مهم‌ترین اقدامات برای افزایش عمر پمپ هستند. در صورت بروز مشکل نیز ابتدا باید علت اصلی خرابی شناسایی شود و سپس درباره تعمیر یا تعویض قطعات تصمیم‌گیری شود.

در نوین پمپ برسام، انتخاب تجهیزات و قطعات مناسب برای سیستم‌های پمپاژ باید متناسب با شرایط کاری پروژه انجام شود. استفاده از پمپ اتابلوک مناسب و قطعات استاندارد می‌تواند ضمن حفظ عملکرد سیستم، احتمال خرابی‌های زودهنگام و هزینه‌های تعمیرات را کاهش دهد.

سوالات متداول

1. از کجا بفهمیم پمپ اتابلوک خراب شده است؟

کاهش فشار و دبی، صدای غیرعادی، لرزش، افزایش دمای موتور، نشتی و افزایش مصرف برق از مهم‌ترین نشانه‌های وجود مشکل در پمپ اتابلوک هستند. برای تشخیص دقیق، باید عملکرد پمپ با مشخصات فنی و شرایط کاری آن مقایسه شود.

2. خرابی پمپ اتابلوک چه نشانه‌هایی دارد؟

مهم‌ترین نشانه‌ها شامل افت فشار و آبدهی، لرزش و صدای غیرعادی، داغ شدن موتور یا بلبرینگ، نشتی از مکانیکال سیل و روشن نشدن یا خاموش شدن ناگهانی پمپ است. شدت و نوع این علائم می‌تواند به علت اصلی خرابی بستگی داشته باشد.

3. برای رفع صدای پمپ اتابلوک چه کاری انجام دهیم؟

ابتدا باید علت صدا مشخص شود. کاویتاسیون، ورود هوا به سیستم، خرابی بلبرینگ، برخورد قطعات داخلی و نصب نامناسب از دلایل رایج هستند. بررسی خط مکش، شرایط کاری پمپ و قطعات مکانیکی می‌تواند به شناسایی و رفع مشکل کمک کند.

4. برای رفع لرزش پمپ اتابلوک چه کاری انجام دهیم؟

وضعیت نصب، تراز بودن مجموعه، بلبرینگ‌ها، پروانه و شرایط مکش باید بررسی شود. همچنین در صورت احتمال کاویتاسیون، فشار و افت مسیر مکش باید کنترل شود. ادامه کارکرد پمپ با لرزش شدید می‌تواند باعث آسیب به قطعات داخلی شود.

5. اگر پمپ اتابلوک هوا بگیرد چه اتفاقی می‌افتد؟

ورود هوا به پمپ می‌تواند باعث کاهش دبی و فشار، ایجاد صدای غیرعادی، لرزش و اختلال در عملکرد پمپ شود. در این شرایط باید مسیر مکش، اتصالات و آب‌بندی سیستم بررسی و علت ورود هوا برطرف شود.

6. چگونه از کاویتاسیون در پمپ اتابلوک جلوگیری کنیم؟

باید شرایط مکش مناسب باشد و قطر و طول خط مکش، سطح سیال، دمای سیال و افت فشار مسیر به‌درستی انتخاب شوند. همچنین انتخاب پمپ براساس شرایط واقعی سیستم و بررسی NPSH می‌تواند احتمال وقوع کاویتاسیون را کاهش دهد.

7. هر چند وقت یک‌بار باید پمپ اتابلوک سرویس شود؟

فاصله سرویس به نوع پمپ، ساعات کارکرد، نوع سیال و شرایط کاری بستگی دارد. با این حال، بررسی دوره‌ای نشتی، صدا، لرزش، دما و عملکرد پمپ باید به‌صورت منظم انجام شود تا مشکلات احتمالی پیش از تبدیل شدن به خرابی جدی شناسایی شوند.
