پلاک‌ خوانی پمپ‌ صنعتی برای کاربران این دستگاه یک ضرورت محسوب می‌شود. پلاک پمپ شناسنامه‌ی محصول است که اطلاعات جامعی از اولین مرحله‌ ساخت یعنی طراحی تا نحوه‌ی استفاده از پمپ را به کاربر می‌دهد. هر پمپی دارای پلاک مخصوص خود است که روی بدنه پمپ قرار گرفته و اطلاعاتی مانند قدرت، نوع برق، ظرفیت پمپاژ و نحوه کارکرد را به ما می‌دهد.

نکته‌ایی که به آن باید توجه کنیم این است که از آنجایی که با صدتا تیپ مختلف با طراحی‌های متفاوت روبرو هستیم، داشتن یک دستور‌العمل کلی برای پلاک خوانی ممکن نیست. در ادامه این مقاله از نوین پمپ برسام، تمام تکنیک‌های پلاک‌‌خوانی پمپ آب را به شما می‌آموزیم.

پلاک پمپ آب چیست؟

پلاک پمپ آب صنعتی شناسنامه فنی پمپ است که صفحه‌ایی فلزی و یا یک برچسب مقاوم است که روی بدنه نصب می‌شود و تمام داده‌های مهم که برای عملکرد صحیح پمپ نیاز است روی آن نوشته می‌شود. بدون دسترسی به این اطلاعات ارزیابی مشخصات اصلی پمپ و اطمینان از سلامت فنی آن تقریباً ممکن نخواهد بود. اطلاعات روی این پلاک شامل هد (ارتفاع پمپاژ)، میزان دبی (آبدهی)، مشخصات الکتریکی شامل ولتاژ، استانداردهای حفاظتی مانند کلاس عایق‌بندی و درجه حفاظت (IP)، جریان و فرکانس و مواردی دیگر می‌باشد.

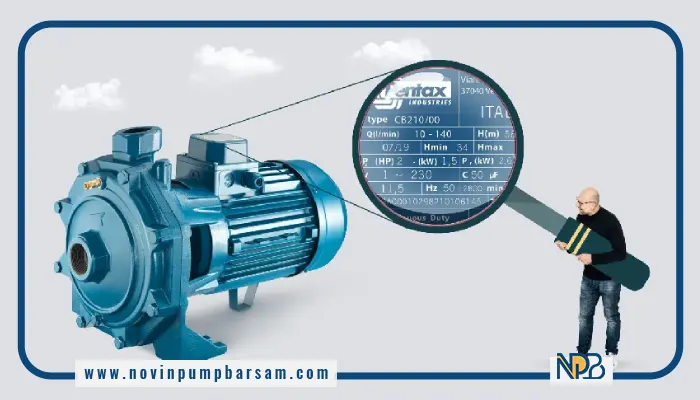

چرا پلاک خوانی پمپ آب اهمیت دارد؟

بخش قابل‌توجهی از مشکلات سیستم‌های آبرسانی ممکن است از انتخاب نادرست پمپ یا عدم تطابق مشخصات آن با نیاز سیستم ناشی شود. بررسی دقیق اطلاعات درج‌شده روی پلاک پمپ، امکان شناخت بهتر مشخصات فنی و جلوگیری از بسیاری از این مشکلات را فراهم می‌کند. مهم‌ترین دلایل اهمیت پلاک‌خوانی پمپ عبارت‌اند از:

• انتخاب پمپ مناسب: با بررسی اطلاعاتی مانند هد، دبی و توان می‌توان مشخص کرد که پمپ برای شرایط و نیاز سیستم مورد نظر مناسب است یا خیر.
• جلوگیری از آسیب به موتور: تطبیق ولتاژ و جریان مصرفی با مشخصات برق ورودی، از وارد شدن فشار اضافی و آسیب به موتور پمپ جلوگیری می‌کند.
• بررسی اصالت پمپ: پمپ‌های معتبر معمولاً دارای پلاک مشخصات استاندارد و اطلاعات فنی قابل‌بررسی هستند که می‌تواند به شناسایی محصول کمک کند.
• سهولت در تعویض پمپ: ثبت و بررسی مشخصات پلاک، انتخاب یک پمپ جایگزین با مشخصات یکسان یا نزدیک به مدل قبلی را آسان‌تر می‌کند.
• کمک به تعمیر و عیب‌یابی: اطلاعات درج‌شده روی پلاک، مشخصات اصلی پمپ و موتور را در اختیار تعمیرکار قرار می‌دهد و به تشخیص شرایط کاری و انتخاب قطعات مناسب کمک می‌کند.

اطلاعات درج شده روی پلاک پمپ آب

تقریباً تمامی پمپ‌ها دارای یک پلاک مشخصات هستند که مجموعه‌ای از اطلاعات فنی و پارامترهای اصلی دستگاه روی آن درج می‌شود. آشنایی با این اطلاعات، اولین مرحله برای پلاک خوانی پمپ صنعتی و شناخت صحیح ویژگی‌های پمپ است. در ادامه مهم‌ترین مشخصاتی را که معمولاً روی پلاک پمپ درج می‌شوند بررسی می‌کنیم.

مدل پمپ (Model)

مدل پمپ یک کد اختصاصی برای شناسایی محصول است که توسط شرکت سازنده تعیین می‌شود. این کد معمولاً از ترکیب حروف و اعداد تشکیل شده و بسته به برند می‌تواند اطلاعاتی درباره نوع پمپ، سری تولید یا ساختار آن ارائه دهد. شناخت مدل دقیق پمپ هنگام تهیه قطعات یدکی، دریافت اطلاعات فنی و انتخاب نمونه جایگزین اهمیت زیادی دارد.

پمپ‌ها با توجه به نوع کاربرد، شرایط محیطی و ویژگی‌های سیال در مدل‌های مختلف تولید می‌شوند. به همین دلیل انتخاب پمپ باید متناسب با نیاز سیستم انجام شود و نمی‌توان یک مدل را برای تمام کاربردها مناسب دانست.

دبی پمپ (Flow Rate یا Q)

دبی یا آبدهی مشخص می‌کند که پمپ در مدت زمان مشخص چه حجمی از سیال را جابه‌جا می‌کند. این مشخصه معمولاً با واحد لیتر بر دقیقه (L/min) یا مترمکعب بر ساعت (m³/h) روی پلاک نمایش داده می‌شود.

هرچه مقدار دبی بیشتر باشد، حجم بیشتری از سیال در واحد زمان منتقل می‌شود. دبی یکی از مهم‌ترین پارامترها در پلاک خوانی پمپ صنعتی است و باید متناسب با میزان مصرف و نیاز سیستم انتخاب شود.

هد پمپ (Head یا H)

هد پمپ میزان انرژی ایجادشده برای انتقال سیال و غلبه بر مقاومت‌های موجود در مسیر را نشان می‌دهد و معمولاً با واحد متر (m) بیان می‌شود. هد صرفاً به ارتفاع انتقال آب محدود نمی‌شود و افت فشار ناشی از لوله‌ها، اتصالات و تجهیزات نیز در تعیین هد مورد نیاز سیستم مؤثر است.

در مشخصات فنی درج‌شده روی پلاک، هد باید در کنار دبی مورد بررسی قرار گیرد تا مشخص شود پمپ در نقطه کاری مورد نظر عملکرد مناسبی خواهد داشت یا خیر.

توان موتور (Power)

توان موتور میزان قدرتی است که الکتروموتور برای راه‌اندازی و به حرکت درآوردن پمپ تولید می‌کند. این مقدار معمولاً با واحد اسب بخار (HP) یا کیلووات (kW) روی پلاک درج می‌شود.

انتخاب توان مناسب باید بر اساس هد، دبی، نوع سیال و شرایط کاری انجام شود. توان نامتناسب می‌تواند باعث افزایش مصرف انرژی، کاهش راندمان یا وارد شدن فشار اضافی به موتور شود.

ولتاژ پمپ (Voltage)

ولتاژ مشخص می‌کند موتور پمپ برای چه میزان ولتاژ ورودی طراحی شده است. پمپ‌های الکتریکی معمولاً در مدل‌های تک‌فاز و سه‌فاز تولید می‌شوند و مقدار ولتاژ مورد نیاز روی پلاک درج می‌شود.

اتصال موتور به ولتاژی خارج از محدوده مجاز می‌تواند باعث افزایش جریان، داغ شدن سیم‌پیچ و در نهایت آسیب دیدن موتور شود. بنابراین بررسی ولتاژ یکی از بخش‌های مهم پلاک خوانی پمپ صنعتی پیش از نصب پمپ صنعتی یا تعویض پمپ است.

جریان مصرفی (Current)

جریان مصرفی میزان جریان الکتریکی مورد نیاز موتور در شرایط کاری مشخص را نشان می‌دهد و با واحد آمپر (A) روی پلاک درج می‌شود. این مقدار برای انتخاب تجهیزات حفاظتی مانند فیوز، کلید حرارتی و سایر تجهیزات تابلو برق اهمیت دارد.

مقایسه جریان واقعی موتور با مقدار درج‌شده روی پلاک نیز می‌تواند در تشخیص برخی مشکلات الکتریکی و عملکردی پمپ مؤثر باشد.

فرکانس برق (Frequency)

فرکانس نشان‌دهنده تعداد سیکل‌های جریان متناوب در هر ثانیه است و با واحد هرتز (Hz) مشخص می‌شود. مقدار فرکانس مورد نیاز موتور معمولاً روی پلاک درج شده و باید با فرکانس شبکه برق مطابقت داشته باشد.

در ایران، بیشتر موتورهای مورد استفاده برای تجهیزات صنعتی با فرکانس ۵۰ هرتز کار می‌کنند. توجه به این مشخصه در زمان نصب و راه‌اندازی پمپ ضروری است.

کلاس عایق‌بندی موتور (Insulation Class)

کلاس عایق میزان توانایی سیستم عایق موتور در تحمل حرارت ایجادشده هنگام کار را مشخص می‌کند. کلاس‌هایی مانند B، F و H از انواع رایج عایق‌بندی موتور هستند و هرکدام محدوده دمایی مشخصی را تحمل می‌کنند.

هرچه کلاس عایق برای شرایط کاری مورد نظر مناسب‌تر باشد، موتور مقاومت بیشتری در برابر اثرات حرارتی خواهد داشت. این مشخصه به‌ویژه در محیط‌های صنعتی با ساعات کارکرد بالا اهمیت دارد.

درجه حفاظت (IP)

کد IP میزان حفاظت بدنه موتور در برابر نفوذ اجسام جامد، گردوغبار و آب را مشخص می‌کند. این کد معمولاً به صورت ترکیبی از دو رقم مانند IP44 یا IP55 روی پلاک درج می‌شود.

رقم اول میزان حفاظت در برابر ورود اجسام جامد و گردوغبار و رقم دوم میزان مقاومت در برابر نفوذ آب را نشان می‌دهد. انتخاب درجه حفاظت مناسب باید بر اساس شرایط محیط نصب پمپ انجام شود.

خازن موتور (Capacitor)

در موتورهای تک‌فاز، خازن یکی از اجزای مؤثر در راه‌اندازی و عملکرد صحیح موتور است. ظرفیت خازن معمولاً با واحد میکروفاراد (µF) مشخص می‌شود و در برخی مدل‌ها روی پلاک یا مشخصات فنی دستگاه درج می‌شود.

خرابی یا کاهش ظرفیت خازن می‌تواند باعث سخت روشن شدن موتور، کاهش قدرت، افزایش جریان یا حتی روشن نشدن پمپ شود. بنابراین بررسی مشخصات خازن نیز می‌تواند بخشی از فرآیند پلاک خوانی پمپ صنعتی باشد.

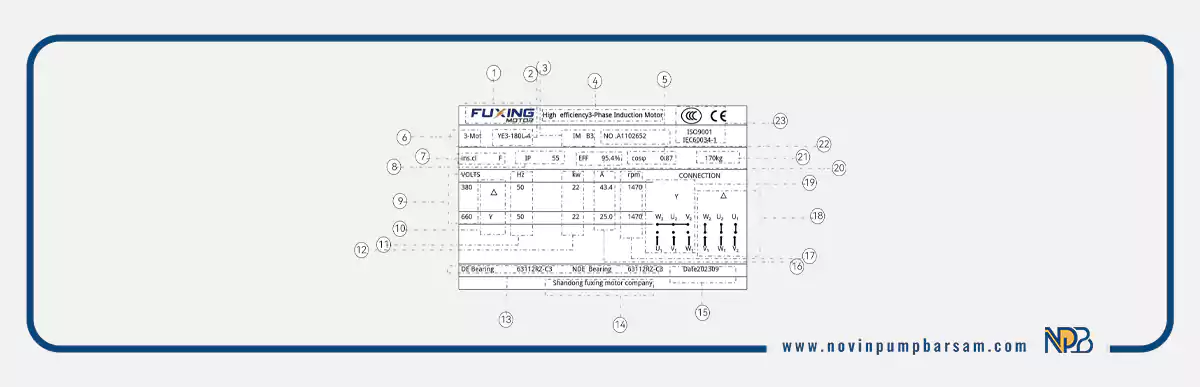

راهنمای پلاک‌خوانی پمپ‌های آب صنعتی

پلاک هر پمپ صنعتی مجموعه‌ای از اطلاعات فنی، الکتریکی و مشخصات ساخت دستگاه را در اختیار کاربر قرار می‌دهد. بررسی این اطلاعات برای شناسایی مدل پمپ، آگاهی از ظرفیت و شرایط کاری آن و همچنین انتخاب تجهیزات مناسب برای نصب و نگهداری اهمیت زیادی دارد. پلاک خوانی پمپ صنعتی به شما کمک می‌کند مشخصاتی مانند دبی، هد، توان، ولتاژ، جریان، سرعت چرخش و درجه حفاظت موتور را به‌درستی تفسیر کنید.
اطلاعات درج‌شده روی پلاک ممکن است با توجه به سازنده و نوع پمپ متفاوت باشد، اما برخی پارامترها در بیشتر پمپ‌های آب صنعتی مشترک هستند.

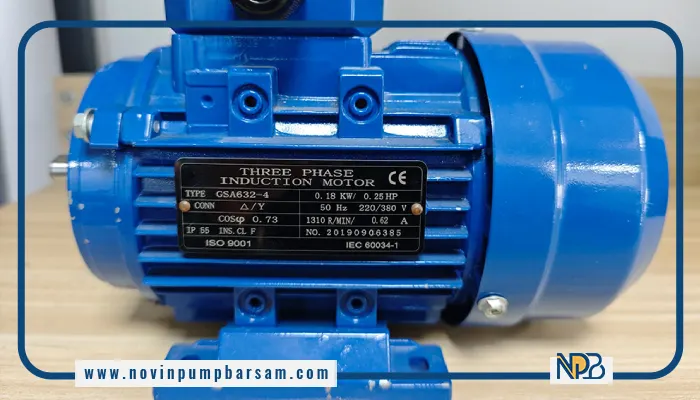

نحوه خواندن مشخصات الکتریکی روی پلاک پمپ

در پلاک خوانی پمپ صنعتی، مشخصات الکتریکی اهمیت زیادی دارند، زیرا اتصال پمپ به منبع برق نامناسب می‌تواند موجب افزایش جریان، داغ شدن موتور و آسیب به سیم‌پیچ‌ها شود. ولتاژ، تعداد فاز، جریان و فرکانس از مهم‌ترین اطلاعات این بخش هستند.

ولتاژ مشخص می‌کند موتور برای چه محدوده‌ای از برق ورودی طراحی شده و تعداد فاز نیز نوع منبع تغذیه مورد نیاز را نشان می‌دهد. جریان نامی موتور نیز برای انتخاب کابل، فیوز، کلید حفاظتی و تنظیم تجهیزات تابلو برق کاربرد دارد.

1. توان موتور پمپ

توان موتور معمولاً با واحد کیلووات (kW) یا اسب بخار (HP) درج می‌شود و میزان قدرت موتور را مشخص می‌کند. این مشخصه باید در کنار دبی، هد و شرایط کاری پمپ بررسی شود و به‌تنهایی معیار کافی برای انتخاب پمپ نیست.

توان نامتناسب با شرایط کاری می‌تواند باعث افزایش مصرف انرژی، کاهش راندمان یا وارد شدن فشار بیش از حد به موتور شود. به همین دلیل، توان یکی از پارامترهای مهم در پلاک خوانی پمپ صنعتی محسوب می‌شود.

2. دبی و هد پمپ

دبی با نماد Q مشخص می‌شود و مقدار سیالی را نشان می‌دهد که پمپ در واحد زمان منتقل می‌کند. واحدهای رایج دبی شامل مترمکعب بر ساعت (m³/h) و لیتر بر دقیقه (L/min) هستند.

هد نیز معمولاً با نماد H و واحد متر (m) نمایش داده می‌شود و بیانگر انرژی ایجادشده توسط پمپ برای انتقال سیال و غلبه بر مقاومت‌های سیستم است. هد نباید صرفاً به‌عنوان ارتفاع انتقال آب در نظر گرفته شود، زیرا افت فشار لوله‌ها، اتصالات و تجهیزات نیز در تعیین هد مورد نیاز نقش دارند.

3. سرعت چرخش پمپ (RPM)

سرعت چرخش یا RPM تعداد دور موتور یا شفت را در هر دقیقه مشخص می‌کند. این پارامتر روی عملکرد هیدرولیکی پمپ تأثیر دارد و در بررسی دبی، هد و توان مصرفی اهمیت پیدا می‌کند.

سرعت موتور باید با طراحی پمپ و شرایط کاری آن مطابقت داشته باشد. تغییر سرعت می‌تواند موجب تغییر مشخصات عملکردی پمپ شود، بنابراین بررسی این پارامتر هنگام نصب، تعمیر یا تعویض موتور ضروری است.

4. درجه حفاظت موتور (IP)

درجه حفاظت با کد IP مشخص می‌شود و میزان محافظت محفظه تجهیزات الکتریکی در برابر ورود اجسام جامد، گردوغبار و آب را نشان می‌دهد. این کد معمولاً از دو رقم تشکیل شده است.

رقم اول سطح حفاظت در برابر ورود اجسام جامد و گردوغبار و رقم دوم میزان حفاظت در برابر نفوذ آب را مشخص می‌کند. در پلاک خوانی پمپ صنعتی، توجه به درجه حفاظت برای پمپ‌هایی که در محیط‌های مرطوب، پرگردوغبار یا صنعتی نصب می‌شوند اهمیت زیادی دارد.

5. کلاس عایق‌بندی موتور

کلاس عایق‌بندی نشان می‌دهد عایق سیم‌پیچ موتور تا چه میزان در برابر حرارت مقاومت دارد. کلاس‌هایی مانند B، F و H از انواع رایج عایق‌بندی در موتورهای الکتریکی هستند. این مشخصه به‌خصوص در پمپ‌های صنعتی که برای مدت طولانی یا تحت بار بالا کار می‌کنند اهمیت دارد و باید متناسب با شرایط محیطی و کاری موتور انتخاب شود.

6. حداکثر دمای مجاز سیال

در برخی پمپ‌ها، حداکثر دمای مجاز سیال روی پلاک یا در مشخصات فنی دستگاه درج می‌شود. این مقدار نشان می‌دهد پمپ برای انتقال سیال تا چه دمایی طراحی شده است. رعایت این محدودیت برای جلوگیری از آسیب به آب‌بندها، قطعات داخلی و سایر اجزای پمپ اهمیت دارد. به همین دلیل، هنگام پلاک خوانی پمپ صنعتی باید دمای مجاز سیال نیز بررسی شود.

7. شماره سریال و تاریخ ساخت

شماره سریال یک شناسه اختصاصی برای هر پمپ است و برای شناسایی محصول، پیگیری سوابق تعمیرات و دریافت خدمات پس از فروش مورد استفاده قرار می‌گیرد. تاریخ ساخت نیز اطلاعاتی درباره زمان تولید دستگاه ارائه می‌دهد.

بهتر است مشخصات پلاک و شماره سریال پمپ هنگام نصب یا تحویل تجهیزات ثبت شود تا در زمان تعمیر، سفارش قطعات یدکی یا دریافت خدمات فنی، اطلاعات دستگاه به‌راحتی در دسترس باشد.

نکات مهم در پلاک خوانی پمپ صنعتی

برای تفسیر صحیح اطلاعات پلاک و جلوگیری از انتخاب اشتباه، نکات زیر را در نظر داشته باشید:

• مدل و کد دقیق پمپ را ثبت کنید.
• دبی و هد را هم‌زمان بررسی کنید.
• ولتاژ، تعداد فاز و فرکانس را با برق محل نصب مطابقت دهید.
• جریان نامی موتور را برای انتخاب تجهیزات حفاظتی در نظر بگیرید.
• توان موتور را به‌تنهایی معیار انتخاب پمپ قرار ندهید.
• درجه حفاظت IP را متناسب با محیط نصب بررسی کنید.
• حداکثر دمای مجاز سیال را با شرایط واقعی کار مطابقت دهید.
• شماره سریال و تاریخ ساخت را برای سوابق تعمیر و نگهداری ثبت کنید.

در نهایت، پلاک خوانی پمپ صنعتی روش مناسبی برای شناخت مشخصات اصلی دستگاه است، اما برای انتخاب دقیق پمپ باید اطلاعات پلاک در کنار کاتالوگ سازنده، منحنی عملکرد و شرایط واقعی سیستم بررسی شود.

خطرات خرید پمپ بدون پلاک

خرید پمپ بدون پلاک می‌تواند ریسک‌های زیادی به همراه داشته باشد، زیرا پلاک مانند شناسنامه فنی پمپ عمل می‌کند و اطلاعات مهمی درباره مشخصات و شرایط کاری دستگاه ارائه می‌دهد. در صورت نبود پلاک، نمی‌توان با اطمینان از مدل، توان، هد، دبی و سایر مشخصات فنی پمپ مطلع شد و احتمال انتخاب محصول نامتناسب یا بی‌کیفیت افزایش پیدا می‌کند.

از سوی دیگر، نبود اطلاعات دقیق روی پمپ، فرآیند تعمیر و نگهداری را دشوار می‌کند. زمانی که مدل و مشخصات فنی دستگاه مشخص نباشد، انتخاب قطعات یدکی مناسب و جایگزین کردن پمپ نیز با مشکل مواجه خواهد شد. همچنین امکان بررسی اصالت و تطبیق مشخصات اعلام‌شده توسط فروشنده با مشخصات واقعی دستگاه کاهش می‌یابد.

بنابراین هنگام خرید، بهتر است پمپی را انتخاب کنید که پلاک استاندارد، خوانا و حاوی اطلاعات فنی کامل داشته باشد. بررسی دقیق پلاک پیش از خرید، علاوه بر کمک به شناسایی مشخصات واقعی پمپ، در نگهداری، تعمیرات و تأمین قطعات یدکی در آینده نیز اهمیت زیادی دارد.

جمع‌بندی

پلاک خوانی پمپ صنعتی یکی از روش‌های کاربردی برای شناخت مشخصات فنی و شرایط کاری پمپ است. اطلاعات درج‌شده روی پلاک می‌تواند جزئیاتی مانند مدل، دبی، هد، توان، ولتاژ، جریان، سرعت چرخش و درجه حفاظت دستگاه را مشخص کند.

بررسی این اطلاعات به شما کمک می‌کند ظرفیت و عملکرد پمپ را بهتر ارزیابی کرده و در زمان خرید، نصب، تعمیر یا تعویض، انتخاب دقیق‌تری داشته باشید. همچنین مدل و شماره سریال درج‌شده روی پلاک، شناسایی محصول و دسترسی به اطلاعات فنی و قطعات یدکی را آسان‌تر می‌کند.

اگرچه اطلاعات و نحوه درج مشخصات ممکن است در پلاک برندها و مدل‌های مختلف متفاوت باشد، آشنایی با پارامترهای رایج، فرآیند پلاک خوانی پمپ صنعتی را ساده‌تر کرده و احتمال انتخاب اشتباه تجهیزات را کاهش می‌دهد.

سوالات متداول

1. از روی پلاک پمپ صنعتی چگونه بفهمیم چه پمپی نیاز داریم؟

با بررسی اطلاعاتی مانند مدل، دبی، هد، توان، ولتاژ و دور موتور می‌توان مشخصات اصلی پمپ را شناسایی کرد. برای انتخاب نهایی باید این مشخصات با نیاز و شرایط کاری سیستم مطابقت داده شوند.

2. چگونه با خواندن پلاک پمپ صنعتی مدل مناسب را پیدا کنیم؟

کد مدل و مشخصات درج‌شده روی پلاک را با اطلاعات کاتالوگ سازنده مقایسه کنید. این اطلاعات به شناسایی دقیق مدل و پیدا کردن نمونه مشابه یا جایگزین کمک می‌کند.

3. برای انتخاب پمپ صنعتی کدام اطلاعات پلاک مهم‌تر هستند؟

دبی، هد، توان، ولتاژ، جریان، دور موتور و نوع برق از مهم‌ترین مشخصات پلاک هستند. نوع سیال و شرایط کاری نیز باید در کنار این اطلاعات بررسی شوند.

4. اگر فقط عکس پلاک پمپ را داشته باشیم چگونه مشخصات آن را بفهمیم؟

در صورتی که نوشته‌ها و اعداد روی پلاک واضح باشند، می‌توان مدل، توان، دبی، هد و مشخصات الکتریکی را از روی تصویر استخراج کرد. برای شناسایی دقیق‌تر، مقایسه اطلاعات با کاتالوگ سازنده توصیه می‌شود.

5. چگونه از روی پلاک پمپ بفهمیم برای چه دبی و هدی مناسب است؟

مقدار دبی معمولاً با Q و هد با H روی پلاک مشخص می‌شود، اما این اعداد به‌تنهایی برای تعیین نقطه کاری کافی نیستند. برای انتخاب دقیق باید منحنی عملکرد پمپ و شرایط سیستم نیز بررسی شود.

6. از روی پلاک پمپ صنعتی چگونه توان موتور را تشخیص دهیم؟

توان موتور معمولاً با علامت P و واحدهایی مانند kW یا HP روی پلاک درج می‌شود. این مقدار نشان‌دهنده توان نامی موتور است و باید با شرایط کاری پمپ مطابقت داشته باشد.
