پمپ طبقاتی چیست؟
پمپ طبقاتی یا چند مرحله ای در واقع یک پمپ گریز از مرکز چند طبقهای است که در آن سیال به وسیله ی چندین پروانه که به صورت سری نصب شده اند جریان دارد. وجود این پروانه ها در پمپ های طبقاتی که پشت سر یگدیگر قرار گرفته اند قابلیت ایجاد دبی و هد بیشتری را نسبت به دیگر پمپهای فشار قوی، به آنها میدهد. در این مطلب از نوین پمپ برسام اطلاعات بیشتری را در رابطه با پمپ های طبقاتی به شما ارائه می دهیم با ما همراه باشید.
پمپ طبقاتی چیست؟
پمپهای طبقاتی نوعی پمپ گریز از مرکز هستند که به منظور افزایش فشار و جابهجایی مایعات در ارتفاعات زیاد مورد استفاده میگیرند. در ساختار این پمپ ها دو یا چند پروانه قرار دارد که با توجه به کاربرد آنها ممکن است این پروانه ها بر روی یک محور و یا محورهای مختلف قرار گیرند.
مهمترین مشخصه این پمپها، استفاده از چند مرحله پروانه و دیفیوزر در آن است. پمپ های طبقاتی برای سیالات تمیز همچون آب طراحی شده اند و عموما نوع پروانه استفاده شده در این پمپ از نوع پروانه بسته می باشد. این پمپ ها به دلیل داشتن ویژگی های خاص خود در مصارف آبرسانی ساختمان های بلند، کشاورزی و سیستم های تاسیسات استفاده میشوند.
انواع پمپ طبقاتی
- پمپ عمودی طبقاتی: پمپ عمودی طبقاتی به علت کاربرد و عملکردی خود، به فضایی با ارتفاع بیشتر نیاز پیدا دارد. پمپ عمودی طبقاتی با سطح مقطع کمتر از نظر محیط اشغالی، فضای زیادی را اشغال نمیکند و به دلیل نصب موازی توانایی افزایش فشار بیشتری مییابد. در رابطه با کاربرد این نوع پمپ آب طبقاتی نیز باید بگوییم که میتوان از این پمپ در زمینههای مختلف و صنایع متفاوت بهره گرفت.
- پمپ افقی طبقاتی: پمپ افقی طبقاتی در مقایسه با انواع پمپ های عمودی از سطح مقطع بیشتری برخوردار هستند. از سوی دیگر این نوع پمپ ها ارتفاع کمتری دارند که همین موضوع باعث شده تا برای پمپ طبقاتی افقی، میزان ارتفاع کمتری برای فضای نصب احتیاج باشد. در طراحی و تولید این پمپ ها، از اندازههای مختلف بهره گرفته میشود تا با توجه به فضا امکان استفاده از این پمپ آب وجود داشته باشد.
نحوه عملکرد پمپ طبقاتی

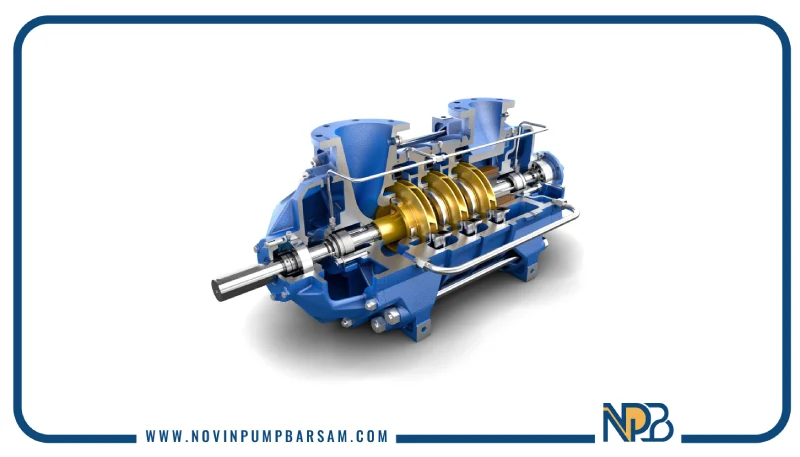

عملکرد این پمپ ها بصورت گریز از مرکز است، اینگونه که از نیروی گریز از مرکز برای به جریان انداختن سیال استفاده میشود. در این پمپها با چرخش روتور الکتروموتور توسط کوپلینگ، شفت پمپ به گردش در میآید. طبقات پروانه روی شفت یا محور پروانه سوار شده اند و به این دلیل مجموعه پروانه ها به چرخش در می آید. سیال از قسمت مکش وارد محفظه شده و با چرخش پروانه در داخل دیفیوزر، نیروی گریز از مرکز به سیال وارد شده و سیال از اطراف یک پروانه به پروانه بعدی انتقال مییابد و با تکرار این حرکت سیال محبوس شده درون محفظه به سمت تخلیه پمپ هدایت می شود.
اجزای پمپ طبقاتی
پمپ های طبقاتی از اجزای اصلی برخوردارند که هر یک وظیفه ای را برای عملکرد صحیح و بدون نقص پمپ بر عهده دارند. همانطور که پیش از این توضیح داده شد، چندین پروانه بصورت سری در این پمپها استفاده میشود . بهتر است به منظور جلوگیری از خرابی و آسیب ناشی از ورود احتمالی هرگونه ذرات جامد به پروانه پمپ، قبل از ورودی پمپ از صافی استفاده شود.
اجزای پمپ طبقاتی عبارتنداز:
- پروانه
- شفت
- بدنه
- دیفیوزر
- آب بند
- یاتاقان
- قسمت مکش
- قسمت تخلیه
کاربرد پمپ طبقاتی
در واقع پمپ های طبقاتی با هدف ایجاد هد و دبی بیشتر از دیگر پمپ های سانتریفیوژ طراحی شده اند. علاوه براین با توجه به ساختار خود مناسب برای انتقال و پمپاژ سیالات تمیز و رقیق مثل آب میباشد. و همانطور که پیش از این به آن اشاره کردیم در شرایط و مواردی که به جابجایی آب به ارتفاع های بالا نیاز است مانند ساختمان های بلند و زمین های کشاورزی بزرگ کاربرد زیادی دارند. در ادامه به کاربردهای پمپ طبقاتی میپردازیم:
- در ساختمان های بزرگ با ارتفاع زیاد برای تقویت فشار و آبرسانی مورد استفاده قرار میگیرد.
- در کشاورزی برای تامین آب و آبرسانی به زمین ها و باغات با متراژ های زیاد
- در سیستم های تاسیساتی، حرارت مرکزی و تهویه مطبوع
- در آب شیرین کن و تصفیه خانههای بزرگ شهری و صنعتی
- در کارواش صنعتی و سیستم های بزرگ شستشو
- آبنما ها، فواره ها و آتش نشانیها
- صنایع نفت، گاز و پتروشیمی
- صنایع تولید اسید و باز و انتقال آنها
- پمپاژ فاضلابهای صنعتی
مزایا و معایب پمپ طبقاتی
از جمله مزایای پمپ طبقاتی میتوان به موارد زیر اشاره کرد:
- بر خلاف پمپ پیستونی جریان یکنواخت و پیوسته تولید میکند
- توانایی پمپاژ با هد، دبی و فشار
- اشغال فضای کم
- کم صدا بودن
از جمله معایب پمپ های طبقاتی نیز میتوان به موارد زیر اشاره کرد:
- این پمپ ها بدون سیال امکان کار کردن ندارند
- بالا بودن قیمت این پمپها نسبت به انواع دیگر پمپهای گریز از مرکز
- برای سیالات حاوی مواد معلق قابلیت استفاده ندارد
- به آب بندی نیاز دارند
- نگهداری و تعمیر این پمپها سخت است
- به علت چند طبقه بودن وزن بالایی دارند
قیمت پمپ طبقاتی
با توجه به اطلاعاتی که در رابطه با انواع و کاربرد پمپهای طبقاتی عنوان شد، واضح است که این پمپها با توجه به ویژگیهای مختلف، از قیمتهای متفاوتی نیز برخوردارند. از سوی دیگر ساختار پمپهای طبقاتی میتواند خود از دیگر مولفههای قیمتگذاری باشد. در نتیجه در برای اطلاع از قیمت پمپ طبقاتی، در گام اول باید با نوع کاربرد و نیاز خود آشنایی پیدا کنید.
از جمله فاکتورهایی که در قیمت پمپ طبقاتی تاثیرگذار است، میتوان به سایز، جنس، افقی یا عمودی بودن، نوع موتور و دیگر موارد اشاره کرد. در رابطه با ویژگیهای پمپهای طبقاتی حتما به این موضوع دقت داشته باشید که از موتور قوی و در عین حال کمصدایی داشته باشد.
جنس پمپ طبقاتی
پمپ های طبقاتی با توجه به نوع سیال، از جنسهای مختلفی ساخته می شود. از رایجترین جنسها میتوان به، استیل اشاره کرد. ولی برای ساخت بدنه، پروانه و پایه پمپ چدن هم مورد استفاده قرار میگیرد.
نکات مهم هنگام خریداری پمپ طبقاتی چیست؟
پمپ طبقاتی یکی از بهترین گزینهها برای تأمین فشار بالا در سیستمهای آبرسانی، صنعتی و بوسترپمپهاست. هنگام خرید این نوع پمپ، باید به مجموعهای از نکات تخصصی توجه کنید تا انتخاب شما دقیق، اقتصادی و متناسب با نیاز پروژه باشد.
اولین نکته، هد و دبی مورد نیاز است. پمپهای طبقاتی به دلیل وجود چند پروانه پشت سر هم، توانایی ایجاد فشار بسیار بالا را دارند؛ اما مقدار آبدهی آنها باید با نیاز سیستم هماهنگ باشد. اگر هد یا دبی بهدرستی محاسبه نشود، پمپ یا بیش از حد تحت فشار قرار میگیرد یا توان کافی برای تأمین آب ندارد.
نکته مهم بعدی، نوع سیال و دمای کاری است. پمپ طبقاتی برای آب تمیز طراحی شده است، اما اگر سیال حاوی املاح، خورندگی یا دمای بالا باشد، باید مدل مناسب با متریال مقاوم مانند استیل انتخاب شود تا دچار خوردگی و افت راندمان نشود.
جنس بدنه، پروانه و شافت نیز اهمیت زیادی دارد. برای استفادههای خانگی معمولاً نسخههای چدنی یا استیل کافی است، اما برای صنایع غذایی و دارویی، پمپ کاملاً استیل پیشنهاد میشود.
همچنین باید به افقی یا عمودی بودن پمپ طبقاتی توجه کرد. پمپهای عمودی فضای کمتری اشغال میکنند و فشار بیشتری تولید میکنند، در حالی که مدلهای افقی برای دبیهای بالاتر مناسباند.
یکی از نکات حرفهای، توجه به موضوع سری و موازی بستن پمپها است. اگر سیستم شما به فشار بسیار بالا نیاز دارد، میتوان پمپها را سری بست تا مجموع هد افزایش یابد. اگر هدف افزایش دبی باشد، میتوان از موازی بستن پمپها استفاده کرد. این نکته کمک میکند در پروژههایی با ظرفیت متغیر، انتخاب پمپ طبقاتی دقیقتر و اقتصادیتر انجام شود.
در نهایت، توجه به سطح صدا، مصرف انرژی، قابلیت تعمیر، تأمین قطعات یدکی و برند معتبر نقش کلیدی در یک خرید موفق دارد. پمپی که بهدرستی انتخاب شود، سالها بدون افت راندمان کار خواهد کرد.
نکات مهم درباره نگهداری پمپ طبقاتی چیست؟
نگهداری صحیح پمپ طبقاتی نقش بسیار مهمی در افزایش عمر مفید، کاهش هزینههای تعمیر و حفظ راندمان سیستم دارد. پمپهای طبقاتی به دلیل وجود چندین پروانه پشت سر هم، حساسیت بیشتری نسبت به شرایط کاری دارند و هرگونه اختلال کوچک میتواند عملکرد کل سیستم را تحت تأثیر قرار دهد.
اولین نکته، بازرسی منظم یاتاقانها و بلبرینگها است. این قطعات بارهای شعاعی و محوری شافت را تحمل میکنند و نیاز به روانکاری مرتب دارند. کاهش سطح روغن یا گریس باعث افزایش اصطکاک، داغ شدن و آسیب زودرس میشود. هرگونه صدای غیرعادی یا لرزش نشانه مشکل در یاتاقانهاست.
دومین نکته، کنترل آببندی و سیلها است. خشککار کردن پمپ یا ورود ذرات معلق به مکانیکال سیل میتواند باعث نشت و آسیب به شافت شود. نگهداری صحیح پکینگ یا سیل مکانیکی، عمر مفید پمپ طبقاتی را افزایش میدهد.
همچنین، تراز بودن پمپ و موتور اهمیت زیادی دارد. پمپ نامتراز باعث لرزش، کاهش راندمان و استهلاک شافت و پروانهها میشود. پیچها و اتصالات نیز باید بهصورت دورهای بررسی و سفت شوند.
برای نگهداری مؤثر، لازم است فشار، دبی و آمپر مصرفی بهطور مرتب کنترل شوند. هرگونه تغییر محسوس نشاندهنده گرفتگی لولهها، ساییدگی پروانه یا کاهش راندمان است.
در نهایت، شناخت اجزا پمپ طبقاتی و نحوه عملکرد هر یک از آنها، مانند بدنه، پروانهها، شافت، یاتاقانها و سیستم آببندی، به شما کمک میکند نگهداری هدفمند و پیشگیرانه انجام دهید. تمیز نگه داشتن اجزا پمپ طبقاتی از جمله اجزای مصرفی مانند صافیها، رعایت دستورالعمل کارخانه و استفاده از قطعات یدکی اصلی نیز از دیگر نکات کلیدی است.
با رعایت این موارد، پمپ طبقاتی میتواند سالها بدون افت راندمان و با کمترین هزینه تعمیرات کار کند.
سخن پایانی
پمپهای طبقاتی یکی از انواع پمپها هستند که به منظور تامین آب ساختمان های بلند و آبرسانی به زمین های کشاورزی بزرگ مورد استفاده قرار میگیرند. این پمپها در دو نوع عمودی و افقی طراحی و تولید شدهاند و از چند پروانه بصورت سری به منظور به جریان انداختن و اعمال نیرو به سیال استفاده میکنند. برای خرید پمپهای طبقاتی و خرید پمپ فشار قوی می توانید به وبسایت نوین پمپ برسام مراجعه کنید و جهت کسب اطلاعات بیشتر با کارشناسان ما در ارتباط باشید.
