محفظه حلزونی چیست؟ نقش محفظه حلزونی در پمپ گریز از مرکز
پمپ‌های گریز از مرکز یکی از پرکاربردترین انواع پمپ‌ها در صنایع مختلف از جمله نفت، پتروشیمی، آب و فاضلاب و نیروگاه‌ها هستند. یکی از اجزای کلیدی این پمپ‌ها، محفظه حلزونی (Volute Casing) است که نقش مهمی در هدایت و افزایش بازدهی جریان سیال ایفا می‌کند. طراحی و عملکرد این بخش می‌تواند تأثیر مستقیمی بر راندمان کلی پمپ، کاهش تلفات انرژی و طول عمر تجهیزات داشته باشد. در این مقاله به بررسی دقیق ساختار، عملکرد، انواع و اهمیت محفظه حلزونی در پمپ‌های گریز از مرکز خواهیم پرداخت و نقش آن را در بهینه‌سازی عملکرد سیستم‌های پمپاژ تحلیل خواهیم کرد.

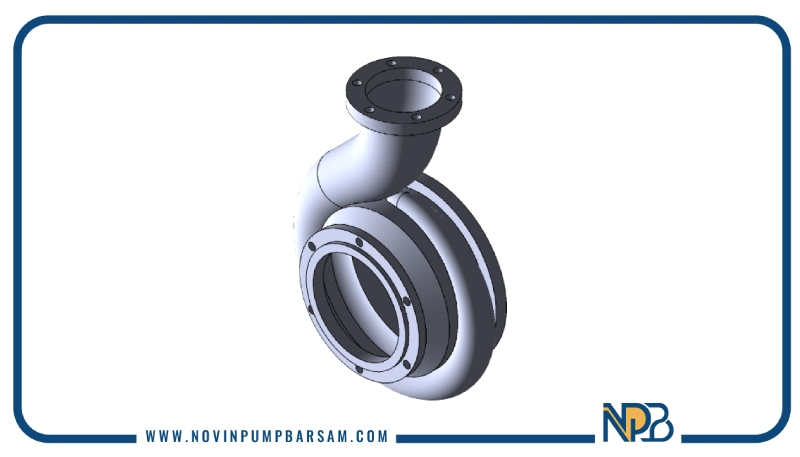

محفظه حلزونی چیست؟
محفظه حلزونی یا volute casing یکی از اجزای اصلی در پمپ‌های گریز از مرکز است که وظیفه آن جمع‌آوری سیال خروجی از پروانه و هدایت آن به سمت دهانه خروجی پمپ است. این محفظه دارای شکلی مارپیچی یا حلزونی است که به تدریج از نقطه شروع تا نقطه خروجی بازتر می‌شود. این طراحی خاص باعث می‌شود انرژی جنبشی سیال که توسط پروانه ایجاد شده، به انرژی فشاری تبدیل گردد و از افت فشار و تلاطم سیال جلوگیری شود.
در واقع، محفظه حلزونی به توزیع یکنواخت فشار در اطراف پروانه کمک کرده و با کاهش تلفات هیدرولیکی، بازدهی پمپ را افزایش می‌دهد. این محفظه همچنین نقش مهمی در کاهش نیروی شعاعی وارد بر شفت پمپ ایفا می‌کند که در بلندمدت موجب افزایش عمر قطعات مکانیکی خواهد شد.
انواع محفظه حلزونی
محفظه‌های حلزونی در پمپ‌های گریز از مرکز بر اساس طراحی، عملکرد و کاربرد به چند نوع مختلف تقسیم می‌شوند. هر یک از این انواع ویژگی‌های خاصی دارند که متناسب با نیاز سیستم پمپاژ انتخاب می‌شوند. در ادامه به مهم‌ترین انواع آن‌ها اشاره می‌کنیم:

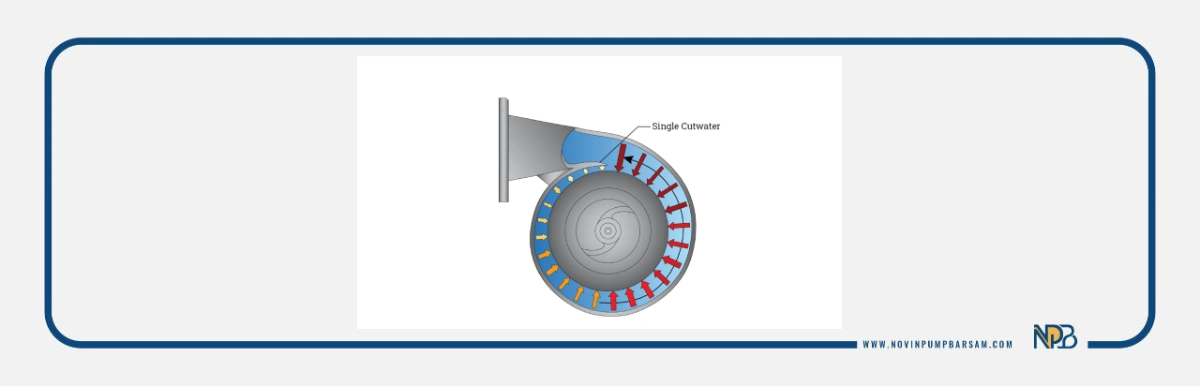

محفظه حلزونی تک‌خروجی (Single Volute)
در این نوع، جریان سیال پس از خروج از پروانه وارد یک مسیر حلزونی شده و مستقیماً به دهانه خروجی منتقل می‌شود. این طراحی ساده‌تر بوده و بیشتر در پمپ‌هایی با اندازه کوچک یا فشار پایین استفاده می‌شود. اما در سرعت‌های بالا، ممکن است نیروهای شعاعی نامتعادل ایجاد کرده و بر یاتاقان‌ها فشار وارد کند.
محفظه حلزونی دوگانه (Double Volute)
در محفظه حلزونی دوگانه، جریان سیال به دو مسیر متقارن در اطراف پروانه تقسیم می‌شود و سپس به خروجی هدایت می‌گردد. این طراحی باعث توزیع یکنواخت فشار و کاهش نیروهای شعاعی وارد بر محور پمپ می‌شود. این نوع بیشتر در پمپ‌های بزرگ و با فشار بالا کاربرد دارد.
محفظه حلزونی با دیفیوزر ترکیبی (Volute with Diffuser)
در برخی طراحی‌ها، محفظه حلزونی همراه با دیفیوزر استفاده می‌شود. دیفیوزر مجموعه‌ای از پره‌های ثابت است که بین پروانه و محفظه حلزونی قرار می‌گیرند و وظیفه کاهش سرعت سیال و افزایش فشار را بر عهده دارند. ترکیب این دو باعث بهبود عملکرد هیدرولیکی و افزایش راندمان پمپ می‌شود.
محفظه حلزونی چندمرحله‌ای
در پمپ‌های حلزونی و چندمرحله‌ای که دارای چند پروانه به صورت سری هستند، از محفظه‌هایی استفاده می‌شود که هر مرحله به مرحله بعدی متصل است. این نوع محفظه‌ها بسته به کاربرد، ممکن است به صورت حلزونی یا دیفیوزری طراحی شوند.

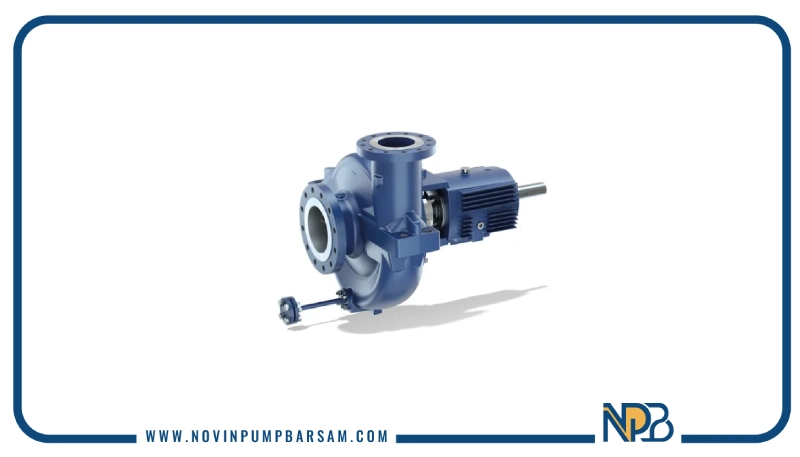

تأثیر طراحی محفظه بر عملکرد پمپ‌های گریز از مرکز
طراحی محفظه حلزونی به‌عنوان یکی از مهم‌ترین اجزا و انواع پمپ گریز از مرکز، نقش اساسی در بهینه‌سازی عملکرد هیدرولیکی و مکانیکی پمپ دارد. شکل هندسی، اندازه، نوع خروجی و ویژگی‌های ساختاری این محفظه می‌تواند به‌طور مستقیم بر راندمان، توزیع فشار، کاهش تلفات انرژی و دوام قطعات داخلی پمپ تأثیر بگذارد.
راندمان هیدرولیکی
طراحی مناسب محفظه حلزونی موجب تبدیل مؤثر انرژی جنبشی سیال به انرژی فشاری می‌شود. اگر مقطع عرضی حلزونی به‌درستی با دبی و سرعت طراحی شده باشد، اتلاف انرژی کاهش یافته و راندمان کلی پمپ افزایش می‌یابد.
توزیع فشار و نیروی شعاعی
در محفظه‌های تک‌خروجی، عدم تعادل فشار در اطراف پروانه می‌تواند نیروی شعاعی ناخواسته ایجاد کند که به یاتاقان‌ها فشار وارد می‌کند. اما در طراحی‌های دوگانه یا با دیفیوزر، فشار متعادل‌تر توزیع شده و نیروهای مکانیکی کاهش می‌یابند، که این امر باعث افزایش عمر مفید پمپ و کاهش هزینه‌های نگهداری می‌شود.
کاویتاسیون و افت فشار
اگر شکل محفظه به‌گونه‌ای باشد که درون آن جریان آشفته یا ناپایدار ایجاد شود، احتمال وقوع پدیده کاویتاسیون در پمپ بیشتر می‌شود. طراحی دقیق با در نظر گرفتن مسیر نرم و پیوسته برای حرکت سیال، از افت ناگهانی فشار جلوگیری کرده و شرایط کاری پمپ را پایدارتر می‌سازد.
سازگاری با شرایط کاری خاص
در کاربردهایی با دبی یا فشار متغیر، طراحی محفظه باید به گونه‌ای باشد که عملکرد پمپ در بازه‌های مختلف کاری حفظ شود. به عنوان مثال، استفاده از محفظه‌های با دیفیوزر در پمپ‌هایی با نوسانات دبی می‌تواند عملکرد پمپ را در شرایط متغیر تثبیت کند.
تفاوت محفظه حلزونی و دیفیوزر
محفظه حلزونی (Volute Casing) و دیفیوزر (Diffuser) هر دو از اجزای حیاتی در پمپ‌های گریز از مرکز هستند که وظیفه اصلی آن‌ها افزایش فشار و هدایت سیال خروجی از پروانه است. با این حال، تفاوت‌هایی اساسی در نحوه عملکرد، طراحی و کاربرد آن‌ها وجود دارد که شناخت آن‌ها برای انتخاب بهینه در طراحی پمپ بسیار مهم است.
- ساختار و شکل هندسی: محفظه حلزونی دارای شکلی مارپیچی است که به‌صورت تدریجی از اطراف پروانه گسترش می‌یابد و جریان را به سمت دهانه خروجی هدایت می‌کند. دیفیوزر معمولاً مجموعه‌ای از پره‌های ثابت و شعاعی است که در اطراف پروانه و درون محفظه قرار می‌گیرد و بین پروانه و پوسته خارجی واقع می‌شود.
- نحوه افزایش فشار: محفظه حلزونی با افزایش تدریجی سطح مقطع مسیر جریان، انرژی جنبشی را به فشار تبدیل می‌کند. دیفیوزر این تبدیل انرژی را با کاهش تدریجی سرعت سیال از طریق پره‌های ثابت انجام می‌دهد، که این فرآیند کنترل‌شده‌تر و مؤثرتر است.
- راندمان و کارایی: پمپ‌های مجهز به دیفیوزر معمولاً راندمان هیدرولیکی بالاتری دارند و برای کاربردهایی با عملکرد دقیق‌تر مناسب‌تر هستند. محفظه‌های حلزونی ساده‌تر و کم‌هزینه‌تر هستند و در بسیاری از کاربردهای عمومی و صنعتی مورد استفاده قرار می‌گیرند.
- نیروهای شعاعی: استفاده از دیفیوزر به توزیع یکنواخت‌تر فشار در اطراف پروانه کمک می‌کند و باعث کاهش نیروی شعاعی وارد بر محور می‌شود. در مقابل، محفظه‌های حلزونی تک‌خروجی ممکن است موجب ایجاد نیروی نامتعادل شعاعی شوند، مگر اینکه طراحی آن‌ها دقیق و متقارن باشد.
- هزینه و پیچیدگی ساخت: محفظه حلزونی از نظر ساختاری ساده‌تر و اقتصادی‌تر است. دیفیوزر به دلیل وجود پره‌های دقیق و طراحی پیچیده‌تر، هزینه ساخت و نگهداری بالاتری دارد.
سخن پایانی
محفظه حلزونی به‌عنوان یکی از اجزای کلیدی در پمپ‌های گریز از مرکز، نقش تعیین‌کننده‌ای در عملکرد، راندمان و عمر مفید پمپ ایفا می‌کند. انتخاب صحیح نوع محفظه، طراحی دقیق و شناخت تفاوت آن با اجزایی مانند دیفیوزر، از جمله نکاتی هستند که مهندسان و طراحان باید در طراحی و بهره‌برداری از سیستم‌های پمپاژ مدنظر قرار دهند.
استفاده هوشمندانه از هر یک از این اجزا، می‌تواند به بهینه‌سازی مصرف انرژی، کاهش هزینه‌های تعمیر و نگهداری، و افزایش قابلیت اطمینان سیستم منجر شود. در نهایت، توجه به جزئیات فنی در طراحی محفظه پمپ، نه تنها عملکرد بهتری را تضمین می‌کند، بلکه گامی مؤثر در جهت افزایش پایداری و کارایی در فرآیندهای صنعتی محسوب می‌شود.
