پمپ دیافراگمی یکی از پرکاربردترین تجهیزات انتقال سیالات در صنایع مختلف است که به دلیل عملکرد مطمئن، آب‌بندی کامل و توانایی جابه‌جایی سیالات با خواص متفاوت، جایگاه ویژه‌ای در خطوط تولید و فرآیندهای صنعتی پیدا کرده است. این پمپ می‌تواند مایعات رقیق، غلیظ، خورنده، حاوی ذرات جامد و حتی سیالات حساس را بدون کاهش کیفیت یا ایجاد نشتی منتقل کند. همین ویژگی‌ها باعث شده است که صنایع شیمیایی، غذایی، دارویی، نفت و گاز، رنگ‌سازی و تصفیه آب از این تجهیز به‌طور گسترده استفاده کنند.

در این مقاله از مجموعه نوین پمپ برسام با نحوه عملکرد، ساختار، انواع، مزایا، معایب و کاربردهای این پمپ آشنا می‌شوید تا بتوانید متناسب با شرایط کاری خود، بهترین انتخاب را داشته باشید.

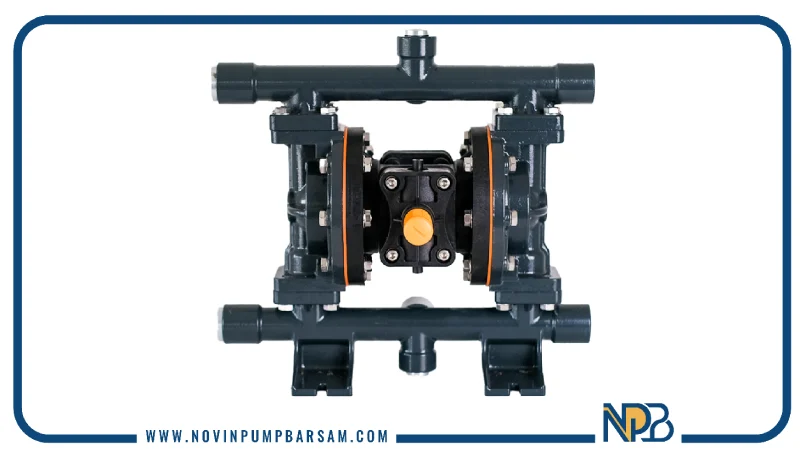

پمپ دیافراگمی چیست؟

اگر این سؤال برای شما هم مطرح شده که پمپ دیافراگمی چیست، باید بدانید این تجهیز در گروه پمپ‌های جابه‌جایی مثبت قرار می‌گیرد و با استفاده از حرکت رفت و برگشتی یک دیافراگم انعطاف‌پذیر، سیال را از قسمت ورودی مکش کرده و به سمت خروجی هدایت می‌کند.

برخلاف بسیاری از پمپ‌های صنعتی که برای آب‌بندی از قطعاتی مانند مکانیکال سیل استفاده می‌کنند، در این نوع پمپ خود دیافراگم وظیفه جداسازی بخش سیال از قسمت محرک را بر عهده دارد. به همین دلیل احتمال نشتی به حداقل می‌رسد و امکان انتقال مواد شیمیایی، اسیدها، حلال‌ها و سیالات خطرناک با ایمنی بیشتری فراهم می‌شود.

یکی از مهم‌ترین ویژگی‌های این پمپ، قابلیت انتقال سیالات با ویسکوزیته بالا و همچنین مایعات حاوی ذرات جامد است. بسیاری از پمپ‌های سانتریفیوژ در چنین شرایطی دچار افت راندمان یا آسیب می‌شوند، اما پمپ دیافراگمی عملکرد قابل قبولی از خود نشان می‌دهد.

از سوی دیگر، قابلیت خودمکش بودن، امکان خشک کار کردن در بسیاری از مدل‌ها، مقاومت در برابر خوردگی و هزینه نگهداری مناسب باعث شده است این تجهیزات در طیف وسیعی از صنایع مورد استفاده قرار گیرند.

پمپ دیافراگمی چگونه کار می‌کند؟

اساس عملکرد این پمپ بر پایه حرکت رفت و برگشتی دیافراگم است. زمانی که دیافراگم به سمت عقب حرکت می‌کند، حجم محفظه افزایش یافته و فشار داخل آن کاهش پیدا می‌کند. در نتیجه سیال از طریق شیر ورودی وارد محفظه می‌شود.

در مرحله بعد، دیافراگم به سمت جلو حرکت می‌کند. این حرکت باعث افزایش فشار داخل محفظه شده و شیر ورودی بسته می‌شود. هم‌زمان شیر خروجی باز شده و سیال با فشار به سمت خط تخلیه هدایت می‌شود.

این فرآیند به صورت پیوسته تکرار می‌شود و جریان انتقال سیال را ایجاد می‌کند. در مدل‌های دو دیافراگمه، دو محفظه به صورت متناوب فعالیت می‌کنند که موجب کاهش وقفه در جریان خروجی خواهد شد.

میزان دبی خروجی، فشار کاری و عملکرد نهایی پمپ به عواملی مانند نوع محرک، جنس دیافراگم، فشار ورودی و ویژگی‌های سیال بستگی دارد.

اجزای پمپ دیافراگمی کدامند؟

آشنایی با اجزای پمپ دیافراگم به انتخاب، نگهداری و عیب‌یابی صحیح آن کمک می‌کند. هر قطعه وظیفه مشخصی در فرآیند انتقال سیال دارد و خرابی هر یک می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.

مهم‌ترین اجزای این پمپ عبارت‌اند از:

• دیافراگم
• بدنه پمپ
• منیفولد ورودی
• منیفولد خروجی
• شیرهای یک‌طرفه (توپی)
• محفظه سیال
• شفت یا میله اتصال
• سیستم محرک
• محفظه هوا در مدل‌های پنوماتیک

دیافراگم مهم‌ترین قطعه این پمپ محسوب می‌شود. این قطعه معمولاً از موادی مانند PTFE، EPDM، NBR، وایتون یا سانتوپرن ساخته می‌شود تا در برابر مواد شیمیایی، سایش و دمای کاری مقاومت مناسبی داشته باشد.

شیرهای یک‌طرفه نیز نقش بسیار مهمی در جلوگیری از بازگشت سیال دارند. عملکرد صحیح این شیرها موجب افزایش راندمان پمپ و جلوگیری از افت فشار خواهد شد.

مراحل عملکرد پمپ دیافراگمی به چه صورت است؟

عملکرد این پمپ را می‌توان در چهار مرحله خلاصه کرد:

1. حرکت دیافراگم به سمت عقب و ایجاد خلأ
2. ورود سیال از مسیر مکش به داخل محفظه
3. حرکت دیافراگم به سمت جلو و افزایش فشار
4. خروج سیال از شیر تخلیه به سمت خط انتقال

این سیکل به‌صورت مداوم تکرار می‌شود و موجب انتقال یکنواخت سیال خواهد شد.

جدول مقایسه عملکرد پمپ دیافراگمی با سایر پمپ‌های جابه‌جایی مثبت

چرا پمپ دیافراگمی در صنایع مختلف محبوب است؟

دلیل محبوبیت این تجهیز تنها به قابلیت انتقال سیالات محدود نمی‌شود. این پمپ می‌تواند در شرایطی کار کند که بسیاری از تجهیزات دیگر با محدودیت مواجه هستند. مقاومت بالا در برابر مواد خورنده، امکان انتقال دوغاب، لجن، رزین، رنگ، چسب، اسید و حلال‌ها باعث شده است در بسیاری از خطوط تولید به گزینه اول مهندسان تبدیل شود.

از طرفی، طراحی ساده این پمپ موجب کاهش هزینه تعمیرات و تعویض قطعات مصرفی می‌شود. همین موضوع هزینه مالکیت تجهیزات را در بلندمدت کاهش داده و بهره‌وری خطوط صنعتی را افزایش می‌دهد.

انواع پمپ دیافراگمی

پمپ‌های دیافراگمی بر اساس نوع محرک، تعداد دیافراگم و نوع کاربرد به چند دسته تقسیم می‌شوند. شناخت این مدل‌ها باعث می‌شود انتخاب دقیق‌تری متناسب با نوع سیال، فشار کاری و شرایط محیطی داشته باشید.

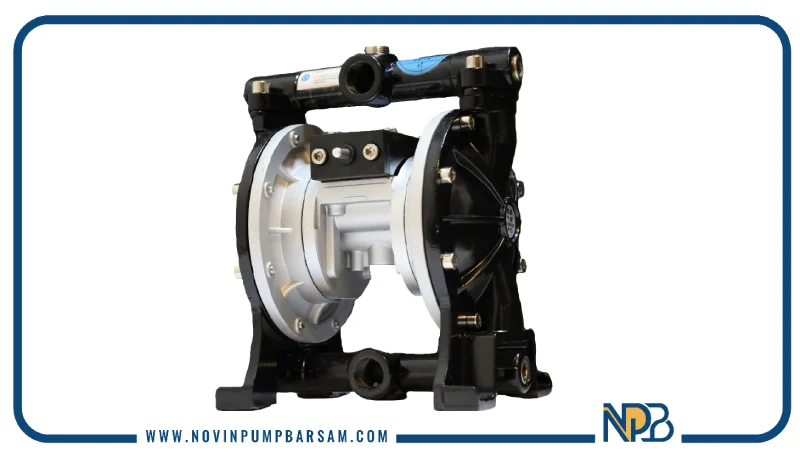

پمپ دیافراگمی بادی (پنوماتیک)

رایج‌ترین نوع این پمپ، مدل بادی یا پنوماتیک است که نیروی موردنیاز خود را از هوای فشرده تأمین می‌کند. به دلیل نبود تجهیزات الکتریکی در بخش محرک، این مدل برای محیط‌های دارای مواد قابل اشتعال یا انفجار، گزینه‌ای بسیار ایمن محسوب می‌شود.

پمپ‌های بادی می‌توانند اسیدها، بازها، رنگ، رزین، دوغاب، لجن، چسب و بسیاری از سیالات خورنده را بدون آسیب به قطعات داخلی جابه‌جا کنند. همچنین در صورت قطع جریان سیال، برای مدت محدودی بدون آسیب قادر به کار هستند.

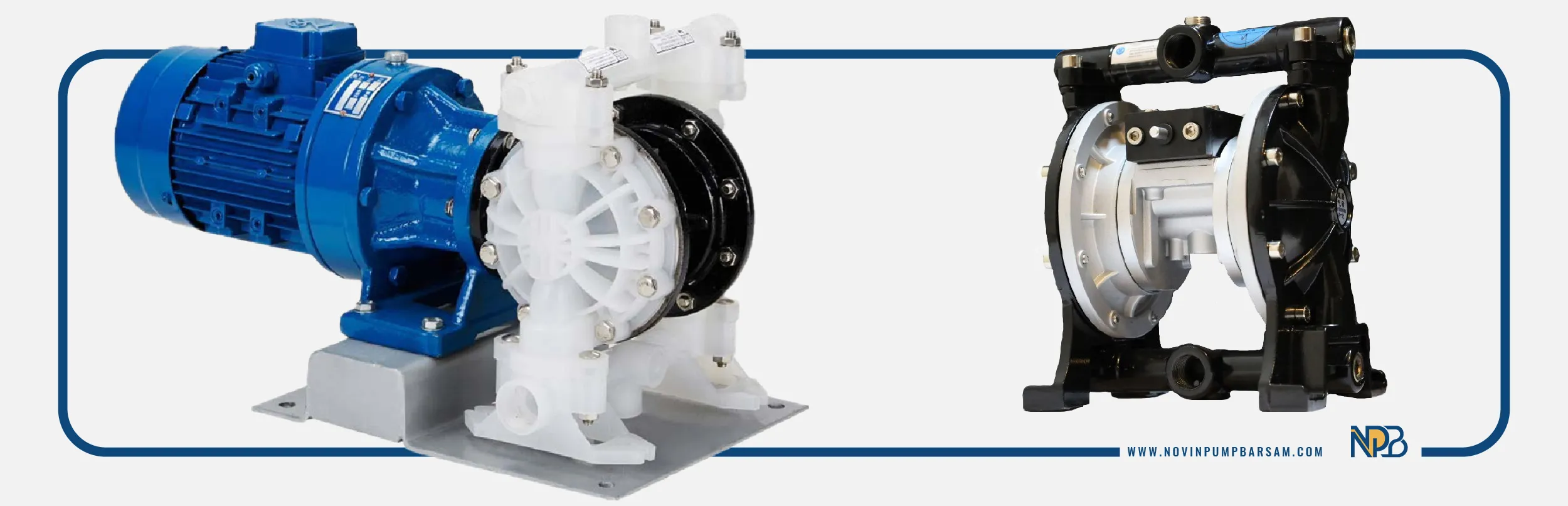

پمپ دیافراگمی برقی

در این مدل، یک الکتروموتور وظیفه ایجاد حرکت رفت و برگشتی دیافراگم را بر عهده دارد. زمانی که دسترسی به کمپرسور هوا وجود نداشته باشد، استفاده از این مدل بهترین انتخاب خواهد بود.

پمپ‌های برقی معمولاً دبی یکنواخت‌تری نسبت به مدل‌های بادی ایجاد می‌کنند و کنترل سرعت آن‌ها نیز آسان‌تر است.

پمپ دیافراگمی مکانیکی

این مدل بیشتر در کاربردهای خاص صنعتی مورد استفاده قرار می‌گیرد و نیروی محرکه آن توسط سیستم‌های مکانیکی یا هیدرولیکی تأمین می‌شود. در فرآیندهایی که فشار کاری بالا یا دقت انتقال اهمیت زیادی دارد، از این نوع پمپ استفاده می‌شود.

پمپ تک دیافراگم و دو دیافراگم

پمپ‌های تک دیافراگم بیشتر برای کاربردهای سبک یا سیستم‌های دوزینگ استفاده می‌شوند. در مقابل، پمپ‌های دو دیافراگم دارای دو محفظه مستقل هستند که به‌صورت متناوب کار می‌کنند و باعث ایجاد جریان یکنواخت‌تر و افزایش راندمان دستگاه می‌شوند.

چگونه بهترین متریال بدنه و دیافراگم پمپ دیافراگمی را انتخاب کنیم؟

یکی از مهم‌ترین عوامل در افزایش طول عمر پمپ، انتخاب متریال مناسب است. جنس بدنه و دیافراگم باید با نوع سیال، دمای کاری و میزان خورندگی آن سازگار باشد.

برای انتقال اسیدها و مواد خورنده معمولاً از پلی‌پروپیلن، PVDF یا استیل ضدزنگ استفاده می‌شود. در مقابل، برای انتقال روغن‌ها یا سیالات معمولی، آلومینیوم و چدن نیز گزینه‌های مناسبی هستند.

جنس دیافراگم نیز اهمیت زیادی دارد. تفلون (PTFE) مقاومت شیمیایی بسیار بالایی دارد و برای اسیدهای قوی مناسب است. EPDM برای محلول‌های آبی، وایتون برای حلال‌ها و NBR برای فرآورده‌های نفتی عملکرد مطلوبی دارند.

مزایای پمپ دیافراگم

دلیل محبوبیت این پمپ، مجموعه‌ای از ویژگی‌های فنی است که آن را نسبت به بسیاری از پمپ‌های صنعتی متمایز می‌کند.

مهم‌ترین مزایا عبارت‌اند از:

• انتقال سیالات خورنده و شیمیایی
• قابلیت پمپاژ سیالات غلیظ
• امکان انتقال مایعات دارای ذرات جامد
• نشتی بسیار کم
• قابلیت خودمکش بودن
• عدم نیاز به هواگیری
• امکان خشک کار کردن در بسیاری از مدل‌ها
• تعمیر و نگهداری آسان
• هزینه بهره‌برداری مناسب
• ایمنی بالا در محیط‌های مستعد انفجار

این ویژگی‌ها باعث شده‌اند که صنایع مختلف برای انتقال سیالات حساس، این پمپ را به سایر گزینه‌ها ترجیح دهند.

معایب پمپ دیافراگم

در کنار مزایای فراوان، این پمپ محدودیت‌هایی نیز دارد که بهتر است پیش از انتخاب مورد بررسی قرار گیرند.

مهم‌ترین معایب عبارت‌اند از:

• ایجاد پالس در جریان خروجی
• صدای بیشتر نسبت به برخی پمپ‌ها
• محدودیت فشار در مدل‌های معمولی
• کاهش راندمان در دبی‌های بسیار بالا
• نیاز به هوای فشرده در مدل‌های پنوماتیک

البته در بسیاری از کاربردها با استفاده از تجهیزاتی مانند پالس دمپر، لرزه‌گیر و درایر هوا می‌توان این محدودیت‌ها را تا حد زیادی برطرف کرد.

پمپ دیافراگمی در چه صنایعی استفاده می‌شود؟

انعطاف‌پذیری بالا باعث شده این پمپ در طیف گسترده‌ای از صنایع مورد استفاده قرار گیرد.

مهم‌ترین کاربردهای آن عبارت‌اند از:

• صنایع شیمیایی
• صنایع دارویی
• صنایع غذایی
• صنایع آرایشی و بهداشتی
• رنگ و رزین
• پتروشیمی
• نفت و گاز
• تصفیه آب و فاضلاب
• معادن
• صنایع فولاد
• کشاورزی
• تولید چسب
• تولید پلیمر
• کاغذسازی
• خودروسازی

در هر یک از این صنایع، انتخاب جنس بدنه و دیافراگم متناسب با نوع سیال اهمیت بسیار زیادی دارد و می‌تواند عمر مفید تجهیزات را افزایش دهد.

چگونه پمپ دیافراگمی مناسب را انتخاب کنیم؟

انتخاب یک پمپ دیافراگم مناسب تنها به ظرفیت یا قیمت آن محدود نمی‌شود. برای دستیابی به بهترین عملکرد، باید شرایط فرآیند، نوع سیال و محیط نصب به‌دقت بررسی شوند. انتخاب نادرست می‌تواند باعث کاهش راندمان، افزایش استهلاک قطعات و توقف خط تولید شود.

پیش از انتخاب، مشخص کنید که سیال موردنظر چه ویژگی‌هایی دارد. غلظت، خورندگی، دمای کاری، وجود ذرات جامد و دبی موردنیاز از مهم‌ترین پارامترهایی هستند که باید بررسی شوند. همچنین فشار کاری سیستم و جنس قطعات داخلی پمپ نیز باید با شرایط فرآیند سازگار باشد.

برای انتخاب صحیح، این مراحل را دنبال کنید:

1. نوع سیال و میزان خورندگی آن را مشخص کنید.
2. دبی و فشار موردنیاز سیستم را محاسبه کنید.
3. متریال مناسب بدنه و دیافراگم را انتخاب کنید.
4. نوع محرک (بادی یا برقی) را بر اساس شرایط محیط تعیین کنید.
5. شرایط نصب، تعمیرات و دسترسی به قطعات یدکی را بررسی کنید.

اگر سیال دارای ذرات جامد، ویسکوزیته بالا یا خاصیت خورندگی باشد، انتخاب صحیح متریال اهمیت بیشتری پیدا می‌کند و می‌تواند هزینه‌های تعمیرات را به میزان قابل‌توجهی کاهش دهد.

مقایسه پمپ دیافراگمی با سایر پمپ‌های صنعتی

یکی از سوالات رایج هنگام انتخاب پمپ این است که پمپ دیافراگم بهتر است یا سایر پمپ‌های صنعتی؟ پاسخ این سوال به عواملی مانند نوع سیال، فشار کاری، دبی موردنیاز و شرایط بهره‌برداری بستگی دارد. هر نوع پمپ برای کاربرد خاصی طراحی شده است و شناخت تفاوت‌های آن‌ها به شما کمک می‌کند انتخاب دقیق‌تر و مقرون‌به‌صرفه‌تری داشته باشید.

به‌طور کلی، اگر قصد انتقال سیالات خورنده، غلیظ یا حاوی ذرات جامد را دارید، این پمپ معمولاً گزینه مناسب‌تری است. اما در برخی کاربردها، پمپ‌های سانتریفیوژ، پیستونی یا پریستالتیک نیز می‌توانند عملکرد بهتری ارائه دهند. جدول زیر مهم‌ترین تفاوت‌های این پمپ‌ها را نشان می‌دهد.

همان‌طور که مشاهده می‌کنید، هر پمپ نقاط قوت و محدودیت‌های خاص خود را دارد. اگر اولویت شما انتقال ایمن مواد شیمیایی، رنگ، رزین، چسب، دوغاب یا سیالات دارای ذرات جامد با حداقل نشتی باشد، پمپ دیافراگم انتخابی ایده‌آل است. در مقابل، برای جابه‌جایی حجم بالای مایعات رقیق، پمپ سانتریفیوژ گزینه مناسب‌تری خواهد بود. همچنین اگر سیستم به فشار بسیار بالا نیاز داشته باشد، پمپ پیستونی عملکرد بهتری ارائه می‌دهد و برای انتقال دقیق سیالات حساس با دبی پایین، پمپ پریستالتیک انتخاب مناسبی است.

اشتباهات رایج هنگام انتخاب پمپ دیافراگمی

انتخاب این پمپ تنها بر اساس قیمت یا ظرفیت، یکی از رایج‌ترین اشتباهاتی است که می‌تواند باعث کاهش راندمان، افزایش هزینه‌های تعمیرات و حتی توقف خط تولید شود. برای داشتن عملکرد مطلوب، باید ویژگی‌های سیال، شرایط کاری و مشخصات فنی پمپ به‌طور دقیق بررسی شوند.

رایج‌ترین اشتباهات هنگام انتخاب پمپ دیافراگمی عبارت‌اند از:

• انتخاب نادرست جنس دیافراگم: استفاده از دیافراگمی که با سیال سازگاری شیمیایی ندارد، باعث ترک‌خوردگی، تورم یا پارگی زودهنگام آن می‌شود.
• بی‌توجهی به ویسکوزیته سیال: هرچه سیال غلیظ‌تر باشد، باید پمپی با ظرفیت و توان مناسب انتخاب شود تا افت دبی و فشار ایجاد نشود.
• در نظر نگرفتن فشار و دبی موردنیاز: انتخاب پمپ با ظرفیت کمتر یا بیشتر از نیاز واقعی، علاوه بر کاهش راندمان، مصرف انرژی را نیز افزایش می‌دهد.
• عدم توجه به وجود ذرات جامد در سیال: اگر سیال حاوی ذرات ساینده باشد، باید متریال بدنه، شیرها و دیافراگم متناسب با این شرایط انتخاب شوند.
• انتخاب نامناسب نوع محرک: در محیط‌های مستعد انفجار، استفاده از مدل‌های بادی معمولاً ایمن‌تر از مدل‌های برقی است.
• نادیده گرفتن شرایط محیطی: عواملی مانند دمای محیط، رطوبت، فضای نصب و دسترسی به تجهیزات تعمیراتی نیز در انتخاب پمپ اهمیت دارند.

پیش از خرید، بهتر است مشخصات فنی سیال، شرایط فرآیند و الزامات خط تولید به‌طور کامل بررسی شوند تا از هزینه‌های اضافی و خرابی‌های زودهنگام جلوگیری شود.

نکات مهم در نصب و نگهداری

رعایت اصول نصب و سرویس دوره‌ای تأثیر مستقیمی بر عمر مفید تجهیزات دارد. بسیاری از خرابی‌های رایج به دلیل نصب نادرست یا بی‌توجهی به سرویس‌های دوره‌ای ایجاد می‌شوند.

مهم‌ترین نکات نگهداری عبارت‌اند از:

• وضعیت دیافراگم را به‌صورت دوره‌ای بررسی کنید.
• شیرهای یک‌طرفه را از نظر گرفتگی کنترل کنید.
• از هوای فشرده تمیز و خشک در مدل‌های بادی استفاده کنید.
• اتصالات ورودی و خروجی را از نظر نشتی بررسی کنید.
• در صورت ایجاد پالس شدید، از پالس دمپر استفاده کنید.
• قطعات مصرفی را مطابق برنامه تعمیرات پیشگیرانه تعویض کنید.

با رعایت این موارد، عملکرد پمپ پایدار مانده و احتمال توقف خط تولید به حداقل می‌رسد.

خرابی‌های متداول پمپ دیافراگمی و علت آن‌ها

اگرچه پمپ‌های دیافراگمی به دوام بالا و هزینه نگهداری پایین شناخته می‌شوند، اما مانند هر تجهیز صنعتی دیگری در صورت استفاده نادرست یا سرویس نامنظم، ممکن است با مشکلاتی مواجه شوند. آشنایی با رایج‌ترین خرابی‌ها به عیب‌یابی سریع‌تر و افزایش عمر مفید دستگاه کمک می‌کند.

برای جلوگیری از این مشکلات، توصیه می‌شود دیافراگم، شیرهای یک‌طرفه، اتصالات و مسیرهای ورودی و خروجی به‌صورت دوره‌ای بازدید شوند. همچنین استفاده از هوای فشرده تمیز در مدل‌های پنوماتیک و انتخاب متریال مناسب برای قطعات مصرفی، نقش مهمی در افزایش طول عمر پمپ و کاهش هزینه‌های تعمیرات خواهد داشت.

جمع‌بندی

پمپ دیافراگمی به دلیل طراحی خاص، قابلیت انتقال انواع سیالات و هزینه نگهداری مناسب، یکی از پرکاربردترین پمپ‌های جابه‌جایی مثبت در صنایع مختلف به شمار می‌رود. توانایی انتقال مواد خورنده، سیالات غلیظ، دوغاب و مایعات دارای ذرات جامد باعث شده است این تجهیز در صنایع شیمیایی، غذایی، دارویی، نفت و گاز، رنگ‌سازی، کشاورزی و تصفیه آب جایگاه ویژه‌ای داشته باشد.

اگر قصد خرید پمپ فشار قوی برای کاربردهای صنعتی را دارید، توصیه می‌شود پیش از انتخاب، نوع سیال، فشار کاری، دبی موردنیاز و متریال قطعات را به‌دقت بررسی کنید تا تجهیزی متناسب با نیاز خود تهیه کرده و از حداکثر راندمان و طول عمر آن بهره‌مند شوید.

سوالات متداول

1. مهم‌ترین مزیت این پمپ چیست؟

آب‌بندی کامل، امکان انتقال سیالات خورنده، غلیظ و دارای ذرات جامد، مهم‌ترین مزیت این پمپ نسبت به بسیاری از پمپ‌های صنعتی است.

2. آیا این پمپ قابلیت خودمکش دارد؟

بله، اکثر مدل‌ها بدون نیاز به هواگیری اولیه می‌توانند سیال را از مسیر مکش وارد پمپ کنند.

3. کدام نوع پمپ دیافراگمی بیشترین کاربرد را دارد؟

مدل بادی یا پنوماتیک به دلیل ایمنی بالا، سادگی عملکرد و مقاومت مناسب در محیط‌های صنعتی، رایج‌ترین نوع محسوب می‌شود.

4. بهترین جنس دیافراگم برای اسید چیست؟

در بسیاری از کاربردهای شیمیایی، دیافراگم‌های PTFE یا تفلون به دلیل مقاومت بالا در برابر خوردگی بهترین انتخاب هستند.

5. آیا پمپ دیافراگمی برای سیالات غلیظ مناسب است؟

بله، این پمپ یکی از بهترین گزینه‌ها برای انتقال رنگ، رزین، چسب، دوغاب، لجن و سایر سیالات با ویسکوزیته بالا است.

6. چه زمانی باید دیافراگم پمپ تعویض شود؟

در صورت مشاهده کاهش دبی، افت فشار، نشتی سیال، ترک‌خوردگی یا پارگی دیافراگم، باید آن را تعویض کرد تا از آسیب به سایر قطعات جلوگیری شود.

7. علت نشتی پمپ دیافراگمی چیست؟

نشتی می‌تواند به دلیل آسیب‌دیدگی دیافراگم، فرسودگی اورینگ‌ها، شل شدن اتصالات یا خرابی آب‌بندی قطعات داخلی ایجاد شود. بازدید و سرویس دوره‌ای از بروز این مشکل جلوگیری می‌کند.
