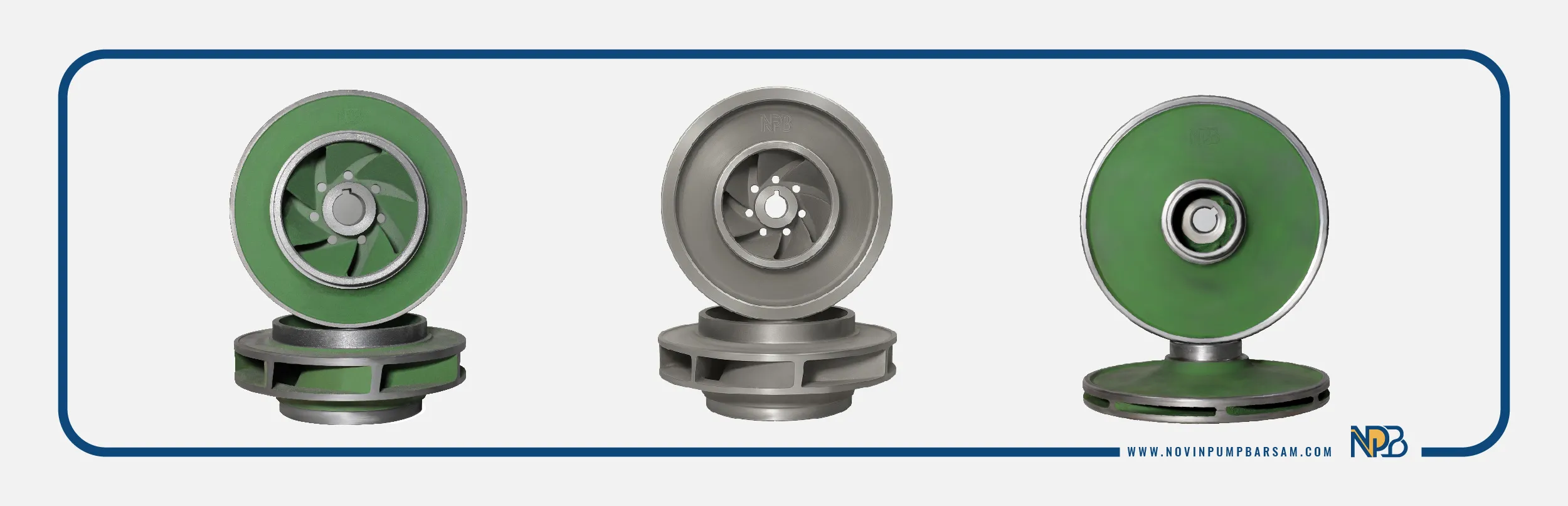

انواع پروانه پمپ سانتریفیوژ را بشناسید

پمپ‌های سانتریفیوژ از پرکاربردترین تجهیزات در صنایع مختلف از جمله کشاورزی، پالایشگاه‌ها، تصفیه‌خانه‌ها و سیستم‌های آبرسانی هستند. مهم‌ترین بخش این پمپ‌ها، پروانه است که نقش اصلی را در انتقال انرژی از موتور به سیال ایفا می‌کند.

در واقع، پروانه با چرخش خود نیروی گریز از مرکز ایجاد کرده و موجب حرکت سیال از مرکز به سمت خروجی پمپ می‌شود. نوع و طراحی پروانه تأثیر مستقیمی بر عملکرد، راندمان و طول عمر پمپ دارد.

در این مقاله از شرکت بین‌المللی نوین پمپ برسام به بررسی عملکرد پمپ سانتریفیوژ و معرفی انواع پروانه‌ها از نظر ساختار و نوع جریان سیال می‌پردازیم تا بتوانید با شناخت دقیق‌تر، مناسب‌ترین گزینه را برای کاربرد موردنظر خود انتخاب کنید.

عملکرد پمپ سانتریفیوژ

در پمپ سانتریفیوژ، سیال توسط نیروی گریز از مرکز به حرکت درمی‌آید و عامل اصلی این حرکت، پروانه پمپ است. در این مکانیزم، سیال پس از مکش از قسمت ورودی پمپ و ورود به چشمی پروانه، با چرخش روتور و در ادامه پروانه متصل به آن، تحت تأثیر نیروی گریز از مرکز قرار گرفته و در نهایت از مجرای خروجی به بیرون هدایت می‌شود.

انواع پروانه پمپ سانتریفیوژ از نظر ساختار

پروانه‌های پمپ سانتریفیوژ بسته به نوع طراحی و ساختارشان، برای کاربردهای گوناگونی به کار می‌روند. از نظر ساختاری، این پروانه‌ها به سه نوع اصلی تقسیم می‌شوند:

1. پروانه بسته (Closed Impeller)
2. پروانه نیمه‌باز (Semi-Open Impeller)
3. پروانه باز (Open Impeller)

بررسی هر کدام از انواع پروانه پمپ سانتریفیوژ از نظر ساختار

۱. پروانه بسته (Closed Impeller)

در این نوع پروانه پمپ استیل، پره‌ها بین دو صفحه محصور شده‌اند و هیچ فضای بازی در اطراف آن وجود ندارد. این طراحی موجب انتقال مؤثرتر انرژی به سیال و افزایش راندمان پمپ می‌شود.

پروانه‌های بسته معمولاً در پمپ‌های مخصوص سیالات تمیز و بدون ذرات جامد مانند سیستم‌های آبرسانی، تهویه مطبوع و صنایع پالایشگاهی مورد استفاده قرار می‌گیرند.

مزایا:

• راندمان بالا به‌دلیل طراحی محصور و انتقال مؤثر انرژی
• مقاومت مناسب در برابر سایش و فشارهای بالا
• عملکرد بهینه در سیالات تمیز

معایب:

• نگهداری و تعمیر دشوار به‌علت ساختار پیچیده
• عدم کارایی در پمپاژ سیالات دارای ذرات درشت

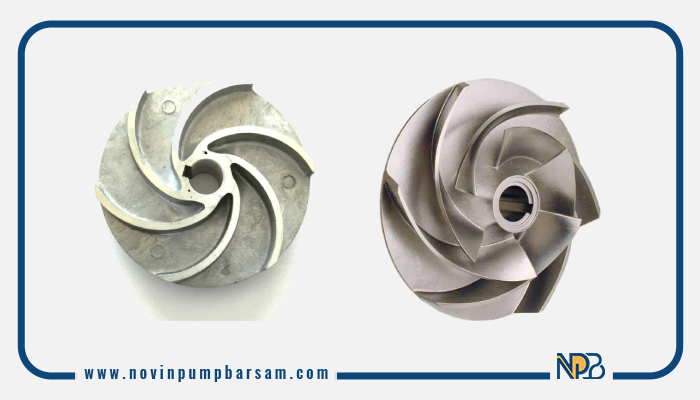

۲. پروانه نیمه‌باز (Semi-Open Impeller)

پروانه نیمه‌باز ترکیبی از دو نوع باز و بسته است. در این مدل، یک سمت پره‌ها با دیواره پوشیده و سمت دیگر باز است. این طراحی باعث می‌شود علاوه بر راندمان قابل قبول، توانایی انتقال سیالات حاوی ذرات ریز را نیز داشته باشد.

کاربرد اصلی این نوع پروانه در پمپ‌های کشاورزی، پمپ صنعتی و پمپ فاضلاب است که با سیالات نیمه‌تمیز یا دارای ذرات معلق کار می‌کنند.

مزایا:

• انعطاف‌پذیری بالا برای سیالات با ذرات ریز
• تعمیر و نگهداری آسان‌تر
• مناسب برای سیالات نسبتاً آلوده

معایب:

• راندمان کمتر از نوع بسته
• فرسودگی سریع‌تر در تماس با مواد ساینده

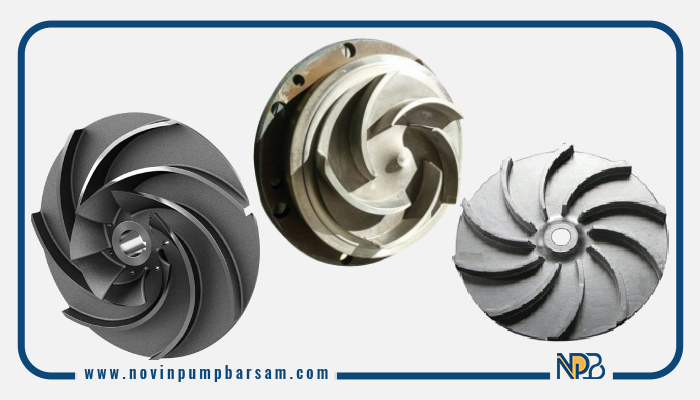

۳. پروانه باز (Open Impeller)

پروانه باز ساده‌ترین نوع پروانه است که در آن پره‌ها بدون دیواره جانبی و کاملاً در معرض سیال قرار دارند. این نوع بیشتر در پمپ‌های فاضلاب، آبیاری و انتقال سیالات دارای ذرات درشت یا جامد استفاده می‌شود.

مزایا:

• مناسب برای پمپاژ سیالات حاوی ذرات درشت
• طراحی ساده و هزینه تولید پایین
• تعمیر و نگهداری بسیار آسان

معایب:

• راندمان پایین‌تر نسبت به سایر انواع
• مقاومت کمتر در برابر سایش و فرسایش

انواع پروانه پمپ سانتریفیوژ از نظر نوع جریان سیال

پروانه‌های پمپ سانتریفیوژ علاوه بر تفاوت در ساختار فیزیکی، از نظر نحوه حرکت جریان سیال نیز در سه گروه اصلی تقسیم می‌شوند:

1. پروانه جریان شعاعی (Radial Flow)
2. پروانه جریان محوری (Axial Flow)
3. پروانه جریان ترکیبی (Mixed Flow)

بررسی هر کدام از انواع پروانه پمپ سانریفیوژ از نظر نوع جریان

۱. پروانه جریان شعاعی (Radial Flow Impeller)

در این نوع پروانه، سیال از جهت محور وارد پروانه شده و به‌صورت شعاعی از آن خارج می‌شود. در حین عبور از میان پره‌ها، سیال تحت تأثیر نیروی گریز از مرکز قرار گرفته و انرژی جنبشی آن افزایش می‌یابد.

از این نوع پروانه‌ها در مواردی استفاده می‌شود که نیاز به هد بالا و دبی پایین وجود دارد. در صنایع پتروشیمی و پمپ‌های تغذیه دیگ بخار، معمولاً از پروانه‌های جریان شعاعی استفاده می‌شود.

ویژگی‌های پروانه جریان شعاعی:

• مناسب برای کاربردهایی با فشار و هد بالا
• حرکت سیال به‌صورت شعاعی نسبت به محور پمپ
• قابل استفاده در پمپ‌های صنعتی با دبی کمتر از ۳۰ مترمکعب بر ساعت
• معمولاً در پمپ‌های تک‌مرحله‌ای به کار می‌رود

۲. پروانه جریان محوری (Axial Flow Impeller)

در پروانه‌های جریان محوری، نیروی گریز از مرکز نقشی در تولید فشار ندارد. در این مدل، سیال در راستای محور پمپ وارد شده و در همان جهت از آن خارج می‌شود.

این پروانه‌ها برای سیستم‌هایی طراحی شده‌اند که نیاز به دبی بسیار بالا با هد پایین دارند، مانند تصفیه‌خانه‌ها و پمپ‌های فاضلاب صنعتی.

ویژگی‌های پروانه جریان محوری:

• مناسب برای کاربردهایی با دبی بالا و هد پایین
• حرکت سیال در راستای محور پمپ
• به‌کاررفته در سیستم‌های فاضلاب، تصفیه‌خانه‌ها و گردش مایعات حجیم

۳. پروانه جریان ترکیبی (Mixed Flow Impeller)

پروانه جریان ترکیبی ترکیبی از ویژگی‌های دو نوع شعاعی و محوری است. در این نوع، جریان سیال از محور وارد شده و با زاویه‌ای نسبت به محور از پروانه خارج می‌شود. به همین دلیل، پروانه‌های ترکیبی قادرند دبی بالاتری نسبت به نوع شعاعی ایجاد کرده و در عین حال هد متوسطی نیز تأمین کنند.

از این نوع پروانه‌ها بیشتر در پمپ‌های آبیاری کشاورزی و سیستم‌هایی که نیاز به جریان زیاد و فشار متوسط دارند استفاده می‌شود.

ویژگی‌های پروانه جریان ترکیبی:

• عملکردی بین جریان شعاعی و محوری
• ایجاد دبی بیشتر از پروانه‌های شعاعی
• مناسب برای کاربردهای کشاورزی و آبیاری وسیع

سخن نهایی

پروانه، قلب تپنده‌ی پمپ سانتریفیوژ است که با ایجاد نیروی گریز از مرکز، جریان سیال را در مسیر دلخواه هدایت می‌کند. شناخت نوع و ساختار پروانه‌ها، از جمله پروانه‌های بسته، نیمه‌باز و باز یا از نظر جریان شعاعی، محوری و ترکیبی، نقش مهمی در انتخاب درست پمپ و افزایش راندمان سیستم دارد.

انتخاب نوع مناسب پروانه بر اساس نوع سیال، میزان هد و دبی مورد نیاز، می‌تواند طول عمر پمپ را افزایش داده و هزینه‌های تعمیر و نگهداری را به حداقل برساند. در نتیجه، آشنایی دقیق با انواع پروانه پمپ سانتریفیوژ، کلید بهره‌وری بیشتر در صنایع مختلف از کشاورزی تا پتروشیمی است.

سوالات متداول درباره پروانه پمپ سانتریفیوژ

1. تفاوت پروانه بسته، نیمه‌باز و باز در پمپ سانتریفیوژ چیست؟

پروانه بسته راندمان بالاتری دارد و برای سیالات تمیز مناسب است، پروانه نیمه‌باز برای سیالات با ذرات ریز به کار می‌رود، و پروانه باز برای انتقال سیالات دارای ذرات درشت یا جامد استفاده می‌شود.

2. بهترین نوع پروانه برای پمپ فاضلاب کدام است؟

پروانه باز یا نیمه‌باز بهترین گزینه برای پمپ‌های فاضلاب است، زیرا می‌تواند ذرات معلق و مواد جامد را بدون گرفتگی انتقال دهد.

3. پروانه جریان شعاعی در چه کاربردهایی استفاده می‌شود؟

پروانه‌های شعاعی در پمپ‌هایی به کار می‌روند که نیاز به هد بالا و دبی پایین دارند، مانند پمپ تغذیه دیگ بخار و تجهیزات پتروشیمی.

4. تفاوت پروانه جریان محوری و ترکیبی چیست؟

در پروانه جریان محوری، سیال در راستای محور وارد و خارج می‌شود و برای دبی بالا مناسب است، در حالی که پروانه ترکیبی بین نوع محوری و شعاعی بوده و هم دبی مناسب و هم هد متوسط را فراهم می‌کند.

5. چگونه می‌توان نوع مناسب پروانه را برای یک پمپ انتخاب کرد؟

انتخاب پروانه به عواملی مانند نوع سیال، میزان هد و دبی مورد نیاز، وجود ذرات جامد در سیال و کاربرد صنعتی یا کشاورزی بستگی دارد. مشاوره با متخصص پمپ می‌تواند بهترین تصمیم را تضمین کند.
