اصول نصب و راه اندازی پمپ های سانتریفیوژ

اصول نصب و راه اندازی پمپ های سانتریفیوژ یکی از مهم‌ترین مواردی است که در عملکرد صحیح سیستم‌های پمپاژ تأثیر مستقیم دارد. پمپ‌های سانتریفیوژ به دلیل راندمان بالا، ساختار ساده و کاربرد گسترده، در صنایع مختلف، تأسیسات ساختمانی، سیستم‌های سرمایش و گرمایش و خطوط انتقال سیالات مورد استفاده قرار می‌گیرند.

با این حال، حتی بهترین پمپ‌های صنعتی نیز در صورت نصب غیراصولی ممکن است دچار مشکلاتی مانند لرزش، افت فشار، کاویتاسیون، نشتی و خرابی قطعات داخلی شوند. به همین دلیل رعایت اصول نصب و راه اندازی پمپ های سانتریفیوژ اهمیت بسیار زیادی دارد.

در این مقاله به‌صورت کامل با نحوه نصب، لوله‌کشی، تراز کردن، هواگیری، راه‌اندازی و نگهداری پمپ‌های سانتریفیوژ آشنا می‌شویم و مهم‌ترین نکات فنی برای افزایش راندمان و طول عمر این تجهیزات را بررسی خواهیم کرد. پیشنهاد می‌کنیم تا پایان این مطلب با ما همراه باشید، چرا که در انتهای مقاله، یکی از معتبرترین فروشگاه‌ها در زمینه فروش انواع پمپ‌های سانتریفیوژ، یعنی سایت نوین پمپ را به شما معرفی خواهیم کرد.

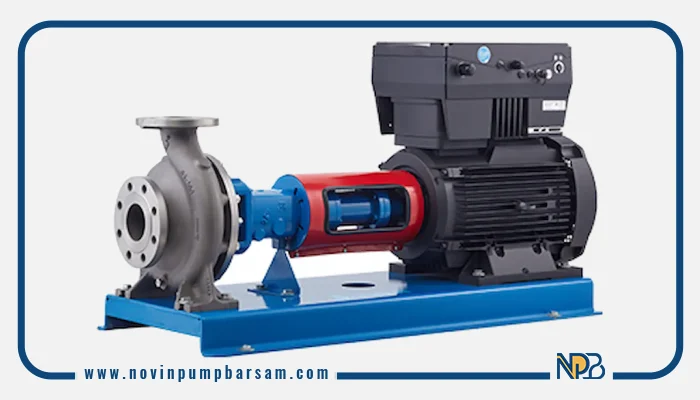

پمپ سانتریفیوژ چیست؟

پمپ سانتریفیوژ نوعی پمپ دینامیکی است که با استفاده از نیروی گریز از مرکز، انرژی مکانیکی را به انرژی حرکتی سیال تبدیل می‌کند. در این پمپ‌ها، پروانه با چرخش سریع باعث افزایش سرعت سیال شده و سپس انرژی جنبشی به فشار تبدیل می‌شود.

این نوع پمپ‌ها معمولاً برای انتقال آب، سیالات صنعتی، سیستم‌های سیرکولاسیون و افزایش فشار مورد استفاده قرار می‌گیرند.

مهم‌ترین کاربردهای پمپ سانتریفیوژ

• سیستم‌های سرمایش و گرمایش
• برج خنک‌کن و چیلر
• سیستم تأمین فشار آب ساختمان
• انتقال آب در صنایع
• دیگ بخار و خطوط بخار
• سیستم‌های تصفیه آب
• صنایع کشاورزی
• خطوط انتقال سیالات صنعتی

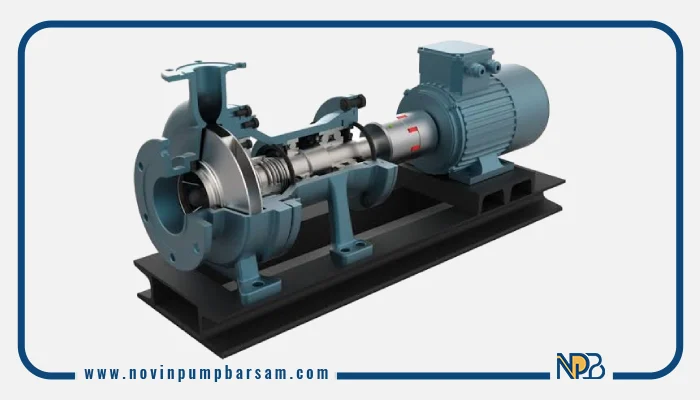

اجزای پمپ سانتریفیوژ

آشنایی با اجزای پمپ سانتریفیوژ نقش مهمی در نصب صحیح، عیب‌یابی و نگهداری اصولی این تجهیزات دارد. هر یک از قطعات پمپ وظیفه مشخصی در فرآیند انتقال سیال برعهده دارند و عملکرد صحیح آن‌ها مستقیماً بر راندمان سیستم تأثیر می‌گذارد.

• پروانه (Impeller)

• شفت

• مکانیکال سیل

• یاتاقان و بلبرینگ

• پوسته پمپ

• کوپلینگ پمپ

انواع پمپ سانتریفیوژ

شناخت انواع پمپ‌های سانتریفیوژ، نقش مهمی در انتخاب صحیح تجهیزات و اجرای اصولی سیستم دارد.

پمپ سانتریفیوژ خطی

در این مدل، ورودی و خروجی پمپ در یک راستا قرار دارند و پمپ مستقیماً در مسیر لوله نصب می‌شود. این مدل فضای کمتری اشغال می‌کند و بیشتر در سیستم‌های تهویه مطبوع و سیرکولاسیون استفاده می‌شود.

پمپ سانتریفیوژ زمینی

این پمپ‌ها ابعاد بزرگ‌تری دارند و روی فونداسیون نصب می‌شوند. معمولاً در پروژه‌های صنعتی و سیستم‌هایی با دبی بالا مورد استفاده قرار می‌گیرند.

پمپ سیرکولاتور

پمپ سیرکوله برای گردش آب در سیستم‌های گرمایشی و سرمایشی کاربرد دارد و وظیفه افزایش انتقال حرارت را برعهده دارد.

پمپ افزایش فشار

این نوع پمپ برای تقویت فشار آب در ساختمان‌ها، برج‌ها و خطوط انتقال استفاده می‌شود.

اهمیت نصب صحیح پمپ سانتریفیوژ

رعایت اصول نصب و راه اندازی پمپ های سانتریفیوژ باعث افزایش راندمان، کاهش استهلاک تجهیزات و جلوگیری از خرابی‌های ناگهانی می‌شود. نصب غیراستاندارد می‌تواند فشار زیادی به موتور، بلبرینگ‌ها، پروانه و سیستم لوله‌کشی وارد کند.

بسیاری از خرابی‌های پمپ به دلیل نصب غیراستاندارد و رعایت نکردن اصول فنی ایجاد می‌شوند. حتی بهترین برندهای پمپ نیز در صورت نصب نادرست دچار کاهش راندمان و استهلاک شدید خواهند شد.

مشکلات ناشی از نصب غیراصولی

• لرزش شدید پمپ
• ایجاد کاویتاسیون
• خرابی بلبرینگ‌ها
• نشتی مکانیکال سیل
• افت دبی و فشار
• افزایش مصرف برق
• استهلاک سریع قطعات
• ایجاد صدای غیرعادی

به همین دلیل، رعایت اصول فنی در زمان نصب و راه‌اندازی اهمیت بسیار زیادی دارد.

انتخاب محل نصب پمپ سانتریفیوژ

یکی از مهم‌ترین مراحل نصب، انتخاب محل مناسب برای قرارگیری پمپ است. محل نصب تأثیر مستقیمی بر عملکرد، راندمان و طول عمر تجهیزات دارد.

ویژگی‌های محل مناسب نصب پمپ

• نزدیک بودن به منبع سیال: پمپ باید تا حد امکان نزدیک به منبع سیال نصب شود تا افت فشار در خط مکش کاهش پیدا کند.
• سطح مستحکم و بدون لرزش: فونداسیون باید کاملاً مقاوم، تراز و بدون لرزش باشد. استفاده از فونداسیون بتنی استاندارد باعث افزایش پایداری و کاهش ارتعاشات می‌شود.
• فضای کافی برای تعمیرات: اطراف پمپ باید فضای کافی برای سرویس، بازدید و تعمیرات وجود داشته باشد تا دسترسی به تجهیزات آسان باشد.
• تهویه مناسب: در محیط‌های صنعتی، تهویه مناسب اهمیت زیادی دارد، زیرا افزایش دمای محیط می‌تواند باعث کاهش راندمان موتور و تجهیزات شود.

تراز کردن پمپ و الکتروموتور

هم‌راستایی و تراز بودن پمپ و موتور یکی از مهم‌ترین عوامل در عملکرد صحیح سیستم است. کوچک‌ترین ناهم‌ترازی می‌تواند باعث لرزش، استهلاک بلبرینگ و خرابی کوپلینگ شود.

اهمیت تراز بودن پمپ

اگر محور پمپ و موتور در یک راستا قرار نگیرند، نیرو به‌صورت نامتقارن منتقل می‌شود و این موضوع به مرور زمان باعث آسیب به قطعات داخلی خواهد شد.

مشکلات ناشی از ناهم‌ترازی

• افزایش لرزش
• خرابی بلبرینگ‌ها
• کاهش راندمان
• افزایش مصرف انرژی
• خرابی کوپلینگ
• استهلاک شفت

امروزه برای تنظیم دقیق هم‌محوری از تجهیزات لیزری و ابزارهای دیجیتال استفاده می‌شود.

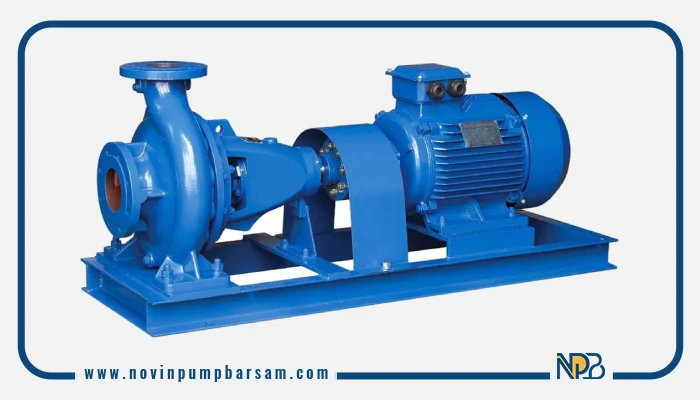

اصول لوله‌کشی پمپ سانتریفیوژ

لوله‌کشی صحیح تأثیر زیادی بر عملکرد پمپ دارد. طراحی غیراصولی مسیر لوله‌ها می‌تواند باعث افت فشار، ورود هوا و ایجاد کاویتاسیون شود.

لوله‌کشی خط مکش

خط مکش باید تا حد امکان کوتاه، مستقیم و با حداقل اتصالات اجرا شود.

نکات مهم در لوله مکش

• جلوگیری از ورود هوا به سیستم
• استفاده از قطر مناسب لوله
• کاهش تعداد زانو و اتصالات
• جلوگیری از ایجاد تنش در فلنج پمپ
• استفاده از سوپاپ یک‌طرفه در صورت نیاز

معمولاً قطر لوله مکش یک یا دو سایز بزرگ‌تر از ورودی پمپ انتخاب می‌شود تا افت فشار کاهش یابد.

لوله‌کشی خط دهش

در خط دهش معمولاً از شیر کشویی و شیر یک‌طرفه استفاده می‌شود تا از برگشت جریان جلوگیری شود.

نکات مهم در خط دهش

• استفاده از شیر یک‌طرفه
• نصب شیر قطع و وصل
• جلوگیری از کاهش قطر لوله
• جلوگیری از تنش مکانیکی
• کنترل فشار سیستم

جلوگیری از کاویتاسیون در پمپ سانتریفیوژ

کاویتاسیون یکی از مهم‌ترین مشکلات در سیستم‌های پمپاژ است که می‌تواند باعث آسیب شدید به پروانه و قطعات داخلی شود.

این پدیده زمانی رخ می‌دهد که فشار در خط مکش کمتر از فشار بخار سیال شود و حباب‌های بخار تشکیل شوند. ترکیدن این حباب‌ها باعث ایجاد ضربه و خوردگی در قطعات داخلی خواهد شد.

علائم کاویتاسیون

• صدای غیرعادی
• لرزش شدید
• افت دبی
• کاهش فشار
• آسیب به پروانه

روش‌های جلوگیری از کاویتاسیون

• کوتاه کردن مسیر مکش
• استفاده از لوله مناسب
• کاهش افت فشار
• جلوگیری از ورود هوا
• انتخاب صحیح پمپ
• تأمین NPSH مناسب

هواگیری پمپ سانتریفیوژ

پمپ سانتریفیوژ نباید خشک کار کند. پیش از راه‌اندازی، پوسته پمپ و مسیر مکش باید کاملاً از سیال پر شوند. وجود هوا در سیستم باعث اختلال در عملکرد پمپ و آسیب به مکانیکال سیل خواهد شد.

روش‌های هواگیری پمپ

1. هواگیری دستی: در این روش، پوسته پمپ به‌صورت مستقیم با سیال پر می‌شود.
2. استفاده از پمپ خلأ: برای سیستم‌های بزرگ صنعتی از پمپ خلأ جهت تخلیه هوا استفاده می‌شود.
3. استفاده از اجکتور: در برخی سیستم‌ها از اجکتور بخار یا آب برای هواگیری استفاده می‌شود.

خشک‌کار کردن پمپ می‌تواند باعث آسیب جدی به قطعات داخلی و کاهش عمر تجهیزات شود.

مراحل راه‌اندازی پمپ سانتریفیوژ

راه اندازی پمپ های صنعتی نیازمند رعایت مجموعه‌ای از نکات فنی و ایمنی است تا تجهیزات بدون آسیب و با حداکثر راندمان وارد مدار شوند. اجرای صحیح مراحل نصب شامل انتخاب محل مناسب، تراز کردن پمپ، اجرای اصولی لوله‌کشی، هواگیری و بررسی جهت چرخش موتور است. رعایت این نکات نقش مهمی در عملکرد پایدار سیستم دارد.

 پس از نصب صحیح پمپ و اجرای اصولی لوله‌کشی، نوبت به راه‌اندازی سیستم می‌رسد. رعایت نکات فنی در این مرحله اهمیت بسیار زیادی دارد، زیرا بسیاری از خرابی‌های اولیه پمپ به دلیل استارت غیراصولی ایجاد می‌شوند.

اقدامات قبل از راه‌اندازی

پیش از روشن کردن پمپ، لازم است تمامی بخش‌های مکانیکی و الکتریکی سیستم بررسی شوند.

بررسی فونداسیون و اتصالات

• اطمینان از استحکام پایه‌ها
• بررسی محکم بودن پیچ‌ها
• کنترل عدم وجود لرزش
• بررسی نشتی اتصالات

بررسی جهت چرخش موتور

جهت دوران موتور باید با فلش مشخص‌شده روی بدنه پمپ مطابقت داشته باشد. چرخش معکوس باعث افت فشار، اختلال در عملکرد و آسیب به پروانه خواهد شد.

جهت چرخش پمپ آب سه فاز : بررسی جهت چرخش پمپ آب سه فاز قبل از راه‌اندازی اهمیت زیادی دارد؛ زیرا چرخش اشتباه موتور می‌تواند باعث کاهش فشار و آسیب به قطعات پمپ شود. در صورت معکوس بودن چرخش، با جابه‌جا کردن دو فاز می‌توان جهت دوران موتور را اصلاح کرد.

کنترل هم‌محوری شفت

هم‌راستایی دقیق موتور و پمپ باید مجدداً بررسی شود تا از ایجاد لرزش و استهلاک جلوگیری گردد.

پر بودن پمپ از سیال

پیش از استارت، پوسته پمپ و خط مکش باید کاملاً پر از سیال باشند تا از خشک‌کار کردن پمپ جلوگیری شود.

نحوه راه‌اندازی پمپ سانتریفیوژ

در بسیاری از پمپ‌های سانتریفیوژ، راه‌اندازی اولیه با شیر دهش نیمه‌بسته یا بسته انجام می‌شود تا فشار ناگهانی به سیستم وارد نشود.

پس از روشن شدن موتور، شیر دهش به‌آرامی باز می‌شود تا جریان به‌صورت تدریجی در مدار برقرار گردد.

مواردی که پس از استارت باید بررسی شوند

1. فشار خروجی: فشار خروجی باید با مقدار طراحی‌شده مطابقت داشته باشد.
2. دبی پمپ: افت دبی می‌تواند نشانه وجود هوا، انسداد یا کاویتاسیون باشد.
3. لرزش و صدا: هرگونه صدای غیرعادی یا ارتعاش شدید باید فوراً بررسی شود.
4. دمای موتور و بلبرینگ‌ها: افزایش بیش‌ازحد دما می‌تواند نشانه وجود اصطکاک یا ناهم‌ترازی باشد.
5. نشتی مکانیکال سیل: نشتی در قسمت آب‌بندی باید سریعاً رفع شود تا از آسیب به تجهیزات جلوگیری گردد.

نحوه خاموش کردن پمپ سانتریفیوژ

خاموش کردن اصولی پمپ نیز به اندازه راه‌اندازی اهمیت دارد.

پیش از خاموش کردن، بهتر است وضعیت شیر دهش کنترل شود تا از ایجاد شوک و ضربه در سیستم جلوگیری گردد.

نکات مهم هنگام توقف پمپ

• کاهش تدریجی جریان
• جلوگیری از ضربه قوچ
• خاموش کردن اصولی موتور
• کنترل فشار سیستم
• بررسی نشتی و لرزش پس از توقف

خاموش کردن ناگهانی پمپ می‌تواند باعث آسیب به لوله‌کشی و قطعات مکانیکی شود.

مکانیکال سیل و آب‌بندی پمپ

یکی از مهم‌ترین قطعات در پمپ‌های سانتریفیوژ، مکانیکال سیل یا سیستم آب‌بندی است. این قطعه وظیفه جلوگیری از نشتی سیال را برعهده دارد.

مزایای مکانیکال سیل

• کاهش نشتی
• افزایش ایمنی
• کاهش هزینه نگهداری
• عملکرد مطمئن‌تر
• طول عمر بیشتر نسبت به آب‌بندی سنتی

در سیالات خورنده یا دارای ذرات معلق، استفاده از فیلتر و تجهیزات محافظتی باعث افزایش عمر مکانیکال سیل خواهد شد.

نگهداری و افزایش عمر پمپ پس از نصب و راه اندازی

پس از اجرای اصول نصب و راه اندازی پمپ های سانتریفیوژ، نگهداری منظم و سرویس دوره‌ای اهمیت زیادی دارد. کنترل نشتی، روانکاری بلبرینگ‌ها، بررسی لرزش و پایش فشار سیستم باعث افزایش طول عمر تجهیزات خواهد شد.

مهم‌ترین نکات نگهداری پمپ

• بررسی نشتی‌ها: اتصالات، فلنج‌ها و مکانیکال سیل باید به‌صورت منظم بررسی شوند.
• روانکاری بلبرینگ‌ها: روغن و گریس یاتاقان‌ها باید در بازه‌های مشخص کنترل شوند تا اصطکاک کاهش یابد.
• کنترل لرزش: افزایش لرزش می‌تواند نشانه خرابی بلبرینگ، کاویتاسیون یا ناهم‌ترازی باشد.
• بررسی دمای موتور: افزایش دما معمولاً نشان‌دهنده وجود مشکل در عملکرد سیستم است.
• تمیز کردن صافی‌ها: گرفتگی صافی و مسیر لوله‌ها باعث افت فشار و کاهش راندمان خواهد شد.
• جلوگیری از روشن و خاموش شدن مکرر: استارت‌های مداوم باعث استهلاک موتور و قطعات مکانیکی می‌شود.
• بازدید دوره‌ای پروانه: در سیستم‌های دارای ذرات ساینده، پروانه باید به‌صورت منظم بررسی شود.

رایج‌ترین مشکلات پمپ سانتریفیوژ

شناخت مشکلات رایج به عیب‌یابی سریع‌تر و جلوگیری از خرابی‌های جدی کمک می‌کند.

علت لرزش زیاد پمپ

دلایل رایج لرزش عبارت‌اند از:

• تراز نبودن پمپ
• خرابی بلبرینگ
• کاویتاسیون
• نصب غیراصولی لوله‌کشی
• ورود هوا به سیستم

علت پمپاژ نکردن آب

اگر پمپ آب را منتقل نمی‌کند، معمولاً یکی از موارد زیر علت آن است:

• هوا گرفتن پمپ
• بسته بودن مسیر مکش
• چرخش اشتباه موتور
• خشک‌کار کردن پمپ
• گرفتگی لوله‌ها

علت صدای غیرعادی پمپ

صدای زیاد معمولاً ناشی از موارد زیر است:

• کاویتاسیون
• خرابی بلبرینگ
• ورود هوا
• لرزش مکانیکی
• شل بودن اتصالات

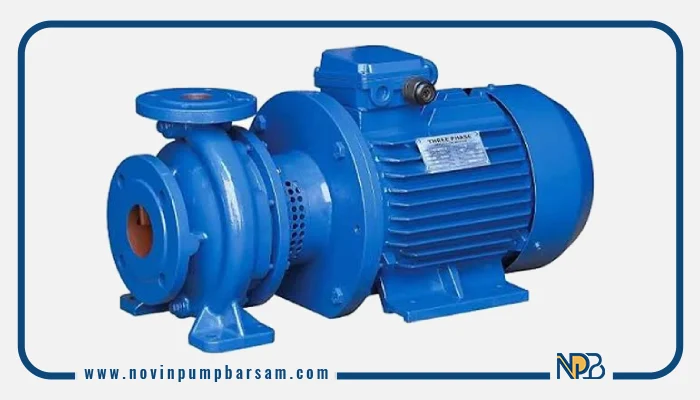

چک‌ لیست نصب و راه‌اندازی پمپ سانتریفیوژ

قبل از نصب

• بررسی مشخصات فنی پمپ
• انتخاب محل مناسب
• اجرای فونداسیون استاندارد
• کنترل تجهیزات الکتریکی

قبل از استارت

• هواگیری کامل
• بررسی جهت چرخش
• کنترل تراز پمپ
• بررسی نشتی‌ها
• اطمینان از باز بودن مسیر مکش

پس از راه‌اندازی

• کنترل فشار و دبی
• بررسی دمای موتور
• کنترل لرزش
• بررسی عملکرد شیرآلات

جمع‌بندی

پمپ‌های سانتریفیوژ یکی از مهم‌ترین تجهیزات انتقال سیالات در صنایع و سیستم‌های تأسیساتی هستند. عملکرد صحیح این تجهیزات به رعایت اصول نصب، لوله‌کشی، هواگیری، تراز کردن و نگهداری وابسته است.

اجرای صحیح اصول نصب و راه اندازی پمپ های سانتریفیوژ می‌تواند از بسیاری از مشکلات مانند کاویتاسیون، لرزش، نشتی و کاهش راندمان جلوگیری کند. همچنین سرویس دوره‌ای و نگهداری منظم، نقش مهمی در افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیرات دارد.

اگر قصد خرید یا راه‌اندازی پمپ سانتریفیوژ را دارید، بهتر است از تجهیزات استاندارد استفاده کرده و پیش از انتخاب مدل مناسب، شرایط کاری، دبی، هد و نوع سیال را به‌دقت بررسی کنید.

سوالات متداول

1. علت هوا گرفتن پمپ سانتریفیوژ چیست؟

وجود نشتی در خط مکش، خالی شدن مسیر لوله یا نصب غیراصولی می‌تواند باعث ورود هوا به سیستم شود.

2. بهترین روش جلوگیری از کاویتاسیون چیست؟

کاهش افت فشار در خط مکش، انتخاب صحیح لوله و تأمین NPSH مناسب از مهم‌ترین روش‌های جلوگیری از کاویتاسیون هستند.

3. آیا پمپ سانتریفیوژ باید هواگیری شود؟

بله، پیش از راه‌اندازی باید پوسته پمپ و مسیر مکش کاملاً از سیال پر شوند تا پمپ خشک کار نکند.

4. هر چند وقت یک‌بار باید پمپ سرویس شود؟

زمان سرویس به شرایط کاری بستگی دارد، اما معمولاً بازدید دوره‌ای لرزش، نشتی، روغن‌کاری و دمای تجهیزات ضروری است.

5. مهم‌ترین دلیل کاهش فشار پمپ چیست؟

هوا گرفتن سیستم، گرفتگی لوله‌ها، خرابی پروانه یا کاویتاسیون از مهم‌ترین دلایل افت فشار هستند.
