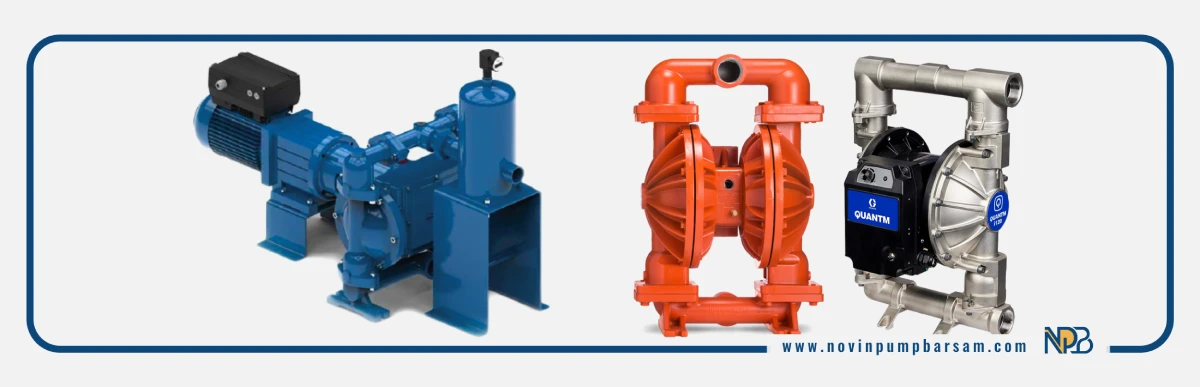

آشنایی با قطعات یدکی پمپ دیافراگمی | نحوه نگهداری از آنها
پمپ دیافراگمی یکی از فناوری‌های پیشرفته در حوزه سیستم‌های پمپاژ محسوب می‌شود که به‌دلیل ویژگی‌های خاص خود در انتقال انواع مایعات، کاربرد گسترده‌ای در صنایع مختلف دارد. برخلاف پمپ‌های سانتریفیوژ که با استفاده از پروانه‌ها موجب حرکت سیال می‌شوند، پمپ دیافراگمی با تکیه بر مکانیزم رفت‌وبرگشتی، عمل جابه‌جایی مایع را انجام می‌دهد.
این نوع پمپ‌ها به‌واسطه طراحی ساده اما بسیار مؤثرشان، برای عملکرد صحیح نیازمند قطعات و لوازم یدکی مخصوصی هستند. استفاده از این لوازم، نقش کلیدی در افزایش دوام، بهبود راندمان و جلوگیری از خرابی ناگهانی پمپ دارد.
بنابراین، آشنایی با اجزا و لوازم یدکی پمپ دیافراگمی برای افرادی که در زمینه تعمیر، سرویس و نگهداری این دستگاه‌ها فعالیت دارند، اهمیت فراوانی دارد. در این مقاله از شرکت بین‌المللی نوین پمپ برسام به معرفی انواع قطعات یدکی پمپ دیافراگمی و نقش هر یک در حفظ عملکرد بهینه و طول عمر بیشتر این پمپ‌ها خواهیم پرداخت.
قطعات یدکی پمپ دیافراگمی
قطعات یدکی پمپ دیافراگمی از اجزای کلیدی و حیاتی این نوع پمپ‌ها به شمار می‌روند، زیرا نقش مستقیمی در حفظ راندمان و عملکرد مطلوب دستگاه دارند. از دیافراگم و ممبران گرفته تا شیرها (وال‌ها) و سایر اجزای داخلی، هر یک از این قطعات به‌طور مداوم در معرض فشار، ارتعاش و سایش قرار دارند. به همین دلیل، استفاده از قطعات یدکی باکیفیت و اصل، تأثیر زیادی در افزایش طول عمر پمپ و جلوگیری از خرابی‌های زودهنگام دارد.
انتخاب صحیح لوازم یدکی نه‌تنها باعث کاهش هزینه‌های تعمیر و نگهداری می‌شود، بلکه پایداری عملکرد پمپ در شرایط کاری سخت را نیز تضمین می‌کند. در کنار پمپ‌های دیافراگمی، پمپ‌های جابجایی مثبت نیز از جمله تجهیزات پرکاربرد در صنایع مختلف هستند که برای انتقال مایعات در فشارهای بالا طراحی شده‌اند.
انواع قطعات یدکی پمپ دیافراگمی
دیافراگم‌ها: این قطعات برای جایگزینی دیافراگم‌های آسیب‌دیده یا کهنه استفاده می‌شوند. دیافراگم‌ها باید از موادی با مقاومت بالا در برابر فشار و شرایط شیمیایی ساخته شوند تا طول عمر طولانی و عملکرد بهینه پمپ را تضمین کنند.
ممبران‌ها: ممبران‌ها برای تعویض قطعات فرسوده یا پاره‌شده در پمپ‌ها کاربرد دارند. این قطعات باید انعطاف‌پذیر و مقاوم باشند تا فشار وارده را به‌طور مؤثر تحمل کرده و عملکرد پمپ را بدون اختلال حفظ کنند.
سیل‌ها و گلندها: این قطعات وظیفه جلوگیری از نشت سیالات را بر عهده دارند. مواد به‌کار رفته در ساخت آنها باید دارای چسبندگی و مقاومت بالا باشند تا از هرگونه نشت جلوگیری کرده و کارکرد پمپ را بهینه نگه دارند.
وال‌ها و شیرها: وال‌ها و شیرها برای جایگزینی قطعات معیوب یا فرسوده پمپ استفاده می‌شوند. دوام بالا و عملکرد دقیق این قطعات، تضمین می‌کند که پمپ به‌صورت پیوسته و بدون مشکل فعالیت کند.
پیستون‌ها و مکانیزم‌های حرکتی: این اجزا برای تعویض پیستون‌ها و بخش‌های مکانیکی پمپ کاربرد دارند و باعث بهبود عملکرد و افزایش طول عمر دستگاه می‌شوند.
تمامی این قطعات یدکی باید با دقت و رعایت استانداردها انتخاب و نصب شوند تا پمپ دیافراگمی به بهترین شکل ممکن عمل کند و نیاز به تعمیرات مکرر کاهش یابد.
دسته‌بندی کلی قطعات پمپ دیافراگمی
قطعات پمپ دیافراگمی به طور کلی به دو دسته اصلی تقسیم می‌شوند:
1. قطعات مرطوب یا خیس (Wet Parts)
این قطعات مستقیماً با سیال در تماس هستند و جنس آنها باید به‌گونه‌ای انتخاب شود که در برابر خوردگی، سایش و فشار سیال مقاومت کافی داشته باشد تا عمر مفید پمپ افزایش یابد. از جمله مهم‌ترین قطعات خیس می‌توان به موارد زیر اشاره کرد:
توپ یا بال (Valve Ball): توپ‌هایی که در مسیر جریان مایعات غلیظ به دلیل وزن خود، مسیر سیال را سریع‌تر مسدود می‌کنند و موجب افزایش کارایی پمپ می‌شوند. توپ‌های تفلون (PTFE) یا فولاد ضدزنگ معمولاً سنگین‌تر از توپ‌های سنتوپرن هستند و برای سیالات چسبناک توصیه می‌شوند.
دیافراگم: قطعات دینامیکی که با فشار هوا از پشت خود حرکت کرده و نیرو را به سیال منتقل می‌کنند. دیافراگم نقش مانعی بین سیال و هوا دارد و در دو نقطه آب‌بندی می‌شود: یکی در حفره مرکزی با سفت کردن صفحات به شفت اصلی و دیگری در محیط بیرونی با استفاده از مهره‌ها یا شیارهای آب‌بندی. این طراحی از نشت سیال جلوگیری کرده و عملکرد پمپ را بهینه می‌کند.
صندلی یا Valve Seat: برای سیالات خورنده و دارای سایش بالا، استفاده از صندلی‌های مقاوم ضروری است. به‌عنوان مثال، در پمپاژ سیالات خورنده، صندلی‌های لاستیکی معمولی را می‌توان با فولاد ضدزنگ جایگزین کرد و در میان مواد پلاستیکی، PVDF مقاومت بیشتری نسبت به پلی‌پروپیلن دارد.
2. قطعات خشک (Dry Parts)
این قطعات در تماس مستقیم با سیال قرار ندارند و بیشتر شامل اجزای مکانیکی و پنوماتیکی هستند که وظیفه انتقال نیرو و هدایت حرکت دیافراگم را بر عهده دارند.
بدنه مرکزی پمپ: شامل لوله ورودی و خروجی هوا و مبدل پنوماتیکی است.
مبدل پنوماتیکی: عنصر کلیدی پمپ که هوای فشرده را به دو دیافراگم منتقل می‌کند و شامل شفت و قرقره‌ای است که دیافراگم‌ها به آن متصل می‌شوند.
این دسته‌بندی کمک می‌کند تا در زمان انتخاب قطعات یدکی و تعمیر پمپ، جنس و نوع مناسب هر قطعه متناسب با کاربرد و شرایط کاری پمپ مشخص شود و طول عمر و عملکرد بهینه دستگاه حفظ گردد.
اجزا و قطعات تشکیل‌دهنده پمپ دیافراگمی
در پمپ‌های دیافراگمی هر قطعه نقش ویژه‌ای در عملکرد بهینه دستگاه دارد. اجزای اصلی و وظایف آنها را در زیر برای شما شرح داده‌ایم:
دریچه هوا: در مرکز پمپ قرار دارد و هوای فشرده را به سمت دیافراگم اول هدایت می‌کند. این عمل باعث می‌شود دیافراگم اول مایع را به سمت خروجی پمپ هدایت کند، در حالی که دیافراگم دوم عمل مکش را انجام می‌دهد و پمپاژ مؤثر سیال را تضمین می‌کند.
منیفولد مکش و تخلیه سیال: این قطعه به محفظه سیال متصل است و مسیر جریان سیال را فراهم می‌کند. با حرکت رفت و برگشتی دیافراگم، سیال از ورودی منیفولد وارد و از خروجی آن خارج می‌شود و به‌عنوان درگاه‌های ورودی و خروجی پمپ عمل می‌کند.
توپک سوپاپ (Valve Ball): هنگام ایجاد خلا در دیافراگم، توپک‌های سمت مکش باز شده و سیال وارد می‌شود، در حالی که توپک‌های سمت تخلیه بسته می‌شوند. این توپک‌ها مانند شیر عمل کرده و جنس آنها بسته به نوع سیال متفاوت است.
سیت (Valve Seat): جایگاه توپک‌ها برای آب‌بندی مناسب است و باید از مواد مقاوم در برابر سایش و خوردگی ساخته شود تا در پمپاژ سیالات خورنده کارایی داشته باشد.
دیافراگم: قطعه اصلی پمپ است که از جنس‌های مقاوم در برابر حلال‌ها و مواد شیمیایی ساخته می‌شود. دیافراگم دو وظیفه اصلی دارد: منبسط و منقبض کردن حجم محفظه سیال برای جریان‌یابی و جداسازی بخش سیال از بخش هوای پمپ. صفحات دیافراگم در طرح‌ها و مواد مختلف برای نیازهای ویژه تولید می‌شوند.
محفظه داخلی: از جنس بدنه اصلی پمپ ساخته شده و با منیفولدهای ورودی و خروجی هوا در ارتباط است. این محفظه به‌عنوان رابط بین قطعه مرکزی و محفظه سیال عمل می‌کند و در واقع محفظه هوا محسوب می‌شود.
محفظه سیال: بخشی از مسیر سیال است که توسط سیت‌ها آب‌بندی شده و دیافراگم‌های رفت و برگشتی، مایع را به داخل کشیده و سپس تخلیه می‌کنند. این محفظه‌ها با توجه به نوع سیال و شرایط محیطی از جنس‌های متفاوت ساخته می‌شوند.
صفحات داخلی و خارجی دیافراگم: این صفحات برای جداسازی بخش سیال و هوا استفاده شده و به دیافراگم رزوه می‌شوند تا آب‌بندی کامل ایجاد شود. همچنین از دیافراگم در برابر حرکت رفت و برگشتی شفت پشتیبانی می‌کنند.
شفت: میله محرکی که مجموعه صفحات دیافراگم چپ و راست را به یکدیگر متصل می‌کند و حرکت رفت و برگشتی دیافراگم‌ها را هدایت می‌نماید.
صدا خفه‌کن (مفِلر): وظیفه کاهش صدای هوای خروجی و نویز ناشی از حرکت دیافراگم‌ها را بر عهده دارد و با توجه به فشار کاری و ابعاد مختلف تولید می‌شود.
مجموعه پیچ و مهره: برای اتصال قطعات مختلف پمپ، مانند محفظه سیال به منیفولدهای مکش و تخلیه استفاده می‌شوند و نقش کلیدی در مونتاژ و آب‌بندی صحیح پمپ دارند.
این اجزا با همکاری یکدیگر عملکرد روان، پایدار و کارآمد پمپ دیافراگمی را تضمین می‌کنند.
اصول نگهداری قطعات یدکی پمپ دیافراگمی
نگهداری صحیح قطعات یدکی پمپ دیافراگمی نقش مهمی در افزایش طول عمر و حفظ عملکرد بهینه دستگاه دارد. برخی اصول کلیدی به شرح زیر هستند:
نگهداری دیافراگم‌ها: دیافراگم‌ها باید در محیطی خشک و خنک نگهداری شوند تا از ترک‌خوردگی، تغییر شکل یا خرابی زودرس جلوگیری شود. تماس با نور مستقیم آفتاب یا حرارت بالا می‌تواند عمر دیافراگم را کاهش دهد.
نگهداری قطعات فلزی: قطعات فلزی در معرض رطوبت ممکن است زنگ‌زدگی پیدا کنند. بهتر است این قطعات در محیط خشک نگهداری شده و در صورت امکان از پوشش‌های ضدزنگ یا روغن‌های محافظ استفاده شود.
کنترل شرایط محیطی: دما، رطوبت و نور محیط نگهداری باید مناسب باشد تا هیچ‌گونه آسیبی به قطعات وارد نشود. رعایت این نکات به حفظ خواص فیزیکی و شیمیایی قطعات کمک می‌کند.
نصب و مونتاژ صحیح: رعایت دستورالعمل‌های نصب و استفاده درست از قطعات یدکی، علاوه بر افزایش دوام، از خرابی‌های ناگهانی پمپ جلوگیری کرده و عملکرد پمپ را بهبود می‌بخشد.
با رعایت این اصول ساده اما حیاتی، نه‌تنها عمر مفید قطعات افزایش می‌یابد، بلکه هزینه‌های تعمیر و تعویض قطعات نیز به‌طور قابل‌توجهی کاهش پیدا می‌کند و پمپ دیافراگمی همیشه در بهترین شرایط عملیاتی خواهد بود.
سخن نهایی
نگهداری و آشنایی با قطعات یدکی پمپ دیافراگمی، کلید عملکرد بهینه و طول عمر طولانی این پمپ‌هاست. استفاده از قطعات باکیفیت، نگهداری صحیح و نصب اصولی باعث می‌شود پمپ دیافراگمی بدون مشکل و با کارایی بالا کار کند و هزینه‌های تعمیر و نگهداری به حداقل برسد. توجه به جزئیات در انتخاب، نصب و نگهداری قطعات، تضمین‌کننده عملکرد مطمئن و پایدار سیستم پمپاژ شما خواهد بود.
سوالات متداول درباره قطعات یدکی پمپ دیافراگمی
-
چرا انتخاب دیافراگم با کیفیت اهمیت دارد؟
دیافراگم با کیفیت بالا مقاومت بیشتری در برابر فشار و مواد شیمیایی دارد و عمر مفید پمپ را افزایش می‌دهد. -
قطعات فلزی پمپ چگونه باید نگهداری شوند؟
قطعات فلزی باید در محیط خشک و به دور از رطوبت نگهداری شوند و در صورت نیاز از پوشش ضدزنگ استفاده شود. -
چه تفاوتی بین قطعات خیس و خشک پمپ دیافراگمی وجود دارد؟
قطعات خیس مستقیماً با سیال در تماس هستند و مقاومت شیمیایی و سایشی آنها اهمیت دارد، در حالی که قطعات خشک با سیال تماس ندارند و وظیفه انتقال نیرو و پشتیبانی مکانیکی دارند. -
چگونه می‌توان از خرابی زودرس توپک‌های سوپاپ جلوگیری کرد؟
استفاده از جنس مناسب توپک بسته به نوع سیال و انجام سرویس‌های دوره‌ای، عمر توپک و عملکرد پمپ را تضمین می‌کند. -
نصب و نگهداری اصولی چه تأثیری بر هزینه‌های تعمیر دارد؟
رعایت دستورالعمل‌های نصب و نگهداری صحیح باعث کاهش خرابی‌های ناگهانی و نیاز به تعویض قطعات می‌شود و هزینه‌های تعمیر و نگهداری را به‌طور چشمگیری کاهش می‌دهد.
