پمپ گریز از مرکز جریان مختلط

پمپ‌های گریز از مرکز بر اساس نحوه حرکت سیال به سه دسته شعاعی، محوری و مختلط تقسیم می‌شوند که هر کدام برای شرایط کاری متفاوتی طراحی شده‌اند. پمپ جریان مختلط با ترکیب ویژگی‌های دو مدل شعاعی و محوری، توانایی تأمین دبی بالا همراه با هد متوسط را دارد و در بسیاری از کاربردهای صنعتی و کشاورزی استفاده می‌شود. عملکرد این پمپ تا حد زیادی به طراحی پروانه و مسیر عبور سیال وابسته است و همین موضوع آن را به گزینه‌ای کارآمد برای بسیاری از سیستم‌های پمپاژ تبدیل کرده است. در ادامه این مقاله از شرکت نوین پمپ، با نحوه عملکرد، مزایا، کاربردها و نکات مهم انتخاب پمپ گریز از مرکز جریان مختلط بیشتر آشنا خواهید شد.

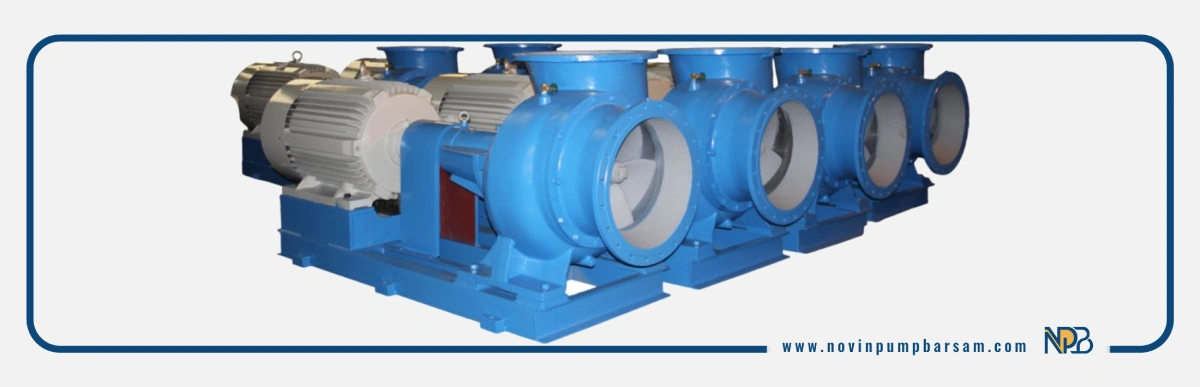

پمپ جریان مختلط چیست؟

پمپ جریان مختلط یکی از انواع پمپ‌های گریز از مرکز است که در آن، سیال پس از ورود به پروانه به‌صورت هم‌زمان در راستای محوری و شعاعی حرکت می‌کند. در این طراحی، مایع به شکل موازی با محور وارد پمپ شده و پس از دریافت انرژی از پروانه، با زاویه‌ای بین جریان محوری و شعاعی از آن خارج می‌شود. این ویژگی باعث می‌شود پمپ بتواند دبی بالا را همراه با هد متوسط تا نسبتاً زیاد تأمین کند و فاصله عملکردی میان پمپ‌های شعاعی و محوری را پوشش دهد.

عملکرد این پمپ تا حد زیادی به طراحی پروانه وابسته است. پروانه‌ها در مدل‌های باز، نیمه‌باز و بسته تولید می‌شوند و با تغییر زاویه، تعداد و فاصله پره‌ها، می‌توان راندمان، میزان آبدهی و فشار خروجی را متناسب با شرایط پروژه تنظیم کرد. در مدل‌هایی با سرعت مخصوص پایین، معمولاً از محفظه حلزونی یا حلقوی استفاده می‌شود، در حالی که نمونه‌های با سرعت مخصوص بالاتر به دیفیوزر و محفظه استوانه‌ای مجهز هستند تا انرژی سیال با راندمان بیشتری بازیابی شود.

از نظر سرعت عملکرد نیز این تجهیزات معمولاً در دو گروه سرعت پایین و سرعت بالا طراحی می‌شوند که هر کدام برای محدوده مشخصی از دبی و هد مناسب هستند. همچنین در اغلب مدل‌ها از الکتروموتور آسنکرون قفس سنجابی استفاده می‌شود و بسته به شرایط نصب، امکان استقرار به‌صورت عمودی، افقی یا مایل وجود دارد.

به دلیل ترکیب جریان محوری و شعاعی، پمپ گریز از مرکز جریان مختلط انتخاب مناسبی برای کاربردهایی است که استفاده از پمپ‌های کاملاً شعاعی یا کاملاً محوری پاسخگوی نیاز سیستم نیست. به همین دلیل، این پمپ‌ها در ایستگاه‌های پمپاژ، شبکه‌های آبرسانی، سیستم‌های آبیاری، زهکشی، صنایع آب و فاضلاب، نیروگاه‌ها و بسیاری از فرایندهای صنعتی که به حجم بالای انتقال سیال با فشار مناسب نیاز دارند، کاربرد گسترده‌ای دارند.

 پمپ جریان مختلط چگونه کار می‌کند؟

عملکرد پمپ جریان مختلط بر پایه ترکیب دو مکانیزم انتقال انرژی یعنی جریان محوری و جریان شعاعی است. در این پمپ، سیال ابتدا از امتداد محور وارد چشم پروانه می‌شود. با چرخش پروانه، انرژی مکانیکی موتور به انرژی جنبشی و سپس به انرژی فشاری تبدیل شده و سیال با زاویه‌ای مایل نسبت به محور از پروانه خارج می‌شود.

این نحوه انتقال انرژی باعث می‌شود پمپ بتواند دبی بیشتری نسبت به پمپ‌های شعاعی و هد بالاتری نسبت به پمپ‌های محوری ایجاد کند. به همین دلیل در پروژه‌هایی که به حجم زیاد آب همراه با فشار مناسب نیاز دارند، عملکرد بسیار مطلوبی دارد.

مراحل عملکرد پمپ

1. ورود سیال از دهانه مکش به مرکز پروانه
2. چرخش پروانه و افزایش سرعت سیال
3. ایجاد نیروی گریز از مرکز و هدایت سیال به سمت محیط پروانه
4. خروج سیال با مسیر اریب و تبدیل بخشی از انرژی جنبشی به فشار در محفظه حلزونی یا دیفیوزر
5. انتقال سیال به خط لوله با دبی بالا و هد مناسب

در مدل‌های با سرعت مخصوص پایین معمولاً از محفظه حلزونی استفاده می‌شود، در حالی که نمونه‌های با سرعت مخصوص بالا به دیفیوزر مجهز هستند تا راندمان افزایش یابد.

انواع پمپ جریان مختلط از نظر نحوه نصب کدامند؟

این پمپ‌ها بر اساس محل نصب و فضای پروژه در دو گروه اصلی تولید می‌شوند.

مدل‌های عمودی بیشترین سهم بازار را دارند، زیرا برای انتقال حجم زیاد سیال در فضای محدود گزینه مناسب‌تری محسوب می‌شوند. در مقابل، مدل‌های افقی زمانی انتخاب می‌شوند که دسترسی به تجهیزات و سرویس‌های دوره‌ای اهمیت بیشتری داشته باشد.

بیشتر بخوانید: راهنمای نصب پمپ گریز از مرکز

مزایای پمپ گریز از مرکز جریان مختلط

استفاده از این پمپ در بسیاری از پروژه‌های صنعتی و عمرانی مزایای قابل توجهی به همراه دارد.

• دبی بالا همراه با هد متوسط
• راندمان مناسب و کاهش مصرف انرژی در شرایط کاری صحیح
• قابلیت انتقال حجم زیاد سیال
• امکان استفاده در پروژه‌های آبیاری، زهکشی و انتقال آب
• عملکرد پایدار در کارکرد مداوم
• قابلیت طراحی در ابعاد و ظرفیت‌های مختلف
• امکان پمپاژ سیالات نسبتاً کدر و دارای ذرات معلق ریز در برخی مدل‌ها
• هزینه نگهداری مناسب در صورت سرویس دوره‌ای

محدودیت‌ها و معایب پمپ جریان مختلط چیست؟

مانند هر تجهیز صنعتی، این پمپ نیز محدودیت‌هایی دارد که باید هنگام انتخاب در نظر گرفته شوند.

• برای ایجاد هدهای بسیار زیاد مناسب نیست.
• در صورت انتخاب نادرست نقطه کاری، راندمان کاهش پیدا می‌کند.
• نسبت به کاویتاسیون در شرایط نامناسب نصب حساس است.
• انتخاب جنس پروانه‌ی پمپ و سرعت مخصوص باید کاملاً متناسب با شرایط پروژه باشد.

کاربردهای پمپ جریان مختلط

به دلیل ایجاد تعادل میان دبی و هد، این پمپ در صنایع مختلف کاربرد دارد.

• ایستگاه‌های پمپاژ آب
• شبکه‌های آبرسانی شهری
• سیستم‌های آبیاری کشاورزی
• زهکشی اراضی و کنترل سیلاب
• انتقال آب از رودخانه، سد و دریاچه
• صنایع آب و فاضلاب
• نیروگاه‌ها
• صنایع فولاد، پتروشیمی و پالایشگاه‌ها
• کارخانه‌های کاغذسازی
• تأمین آب سیستم‌های خنک‌کننده صنعتی

تفاوت پمپ جریان مختلط با پمپ شعاعی و محوری در چیست؟

نکات مهم قبل از خرید

پیش از خرید پمپ گریز از مرکز بهتر است منحنی عملکرد پمپ، نقطه کاری سیستم، جنس پروانه، نوع آب‌بندی، راندمان و شرایط بهره‌برداری بررسی شود. انتخاب پمپ صرفاً بر اساس توان موتور یا قطر خروجی می‌تواند باعث افزایش مصرف انرژی و کاهش عمر تجهیزات شود. همچنین در پروژه‌هایی که به دبی بالا همراه با فشار متوسط نیاز دارند، پمپ گریز از مرکز جریان مختلط معمولاً انتخاب مناسب‌تری نسبت به مدل‌های کاملاً شعاعی یا محوری است.

نتیجه‌گیری

 پمپ جریان مختلط به دلیل ترکیب ویژگی‌های پمپ‌های شعاعی و محوری، گزینه‌ای ایده‌آل برای کاربردهایی است که به دبی بالا و هد متوسط نیاز دارند. انتخاب صحیح این پمپ بر اساس عواملی مانند دبی، هد، نوع سیال و شرایط بهره‌برداری، علاوه بر افزایش راندمان، باعث کاهش مصرف انرژی و هزینه‌های نگهداری خواهد شد. اگر مشخصات فنی پروژه به‌درستی بررسی شود، این نوع پمپ می‌تواند عملکردی مطمئن و اقتصادی در بسیاری از سیستم‌های انتقال سیال ارائه دهد.

سوالات متداول

1. پمپ جریان مختلط چه تفاوتی با پمپ گریز از مرکز معمولی دارد؟

این پمپ نیز یکی از انواع پمپ‌های گریز از مرکز است، اما در آن سیال به‌صورت هم‌زمان در راستای محوری و شعاعی حرکت می‌کند. این ویژگی باعث می‌شود نسبت به پمپ‌های شعاعی دبی بیشتری و نسبت به پمپ‌های محوری هد بالاتری ایجاد کند.

2. این پمپ برای چه کاربردهایی مناسب است؟

این پمپ بیشتر در ایستگاه‌های پمپاژ، شبکه‌های آبرسانی، سیستم‌های آبیاری، زهکشی، صنایع آب و فاضلاب، نیروگاه‌ها، کارخانه‌های صنعتی و انتقال آب از رودخانه، سد و دریاچه استفاده می‌شود.

3. آیا پمپ گریز از مرکز جریان مختلط برای انتقال آب گل‌آلود مناسب است؟

بسته به طراحی پروانه و مشخصات سازنده، برخی مدل‌های این پمپ قابلیت انتقال سیالات دارای ذرات معلق ریز یا آب نسبتاً گل‌آلود را دارند. با این حال برای سیالات دارای ذرات جامد درشت، باید مدل مناسب انتخاب شود.

4. پمپ جریان مختلط افقی بهتر است یا عمودی؟

انتخاب بین مدل افقی و عمودی به شرایط پروژه بستگی دارد. مدل‌های عمودی برای دبی‌های بالا و فضاهای محدود مناسب‌تر هستند، در حالی که مدل‌های افقی دسترسی آسان‌تری برای تعمیرات و نگهداری فراهم می‌کنند.

5. مهم‌ترین معیارهای انتخاب این پمپ چیست؟

دبی موردنیاز، هد کل سیستم، نوع سیال، دمای سیال، جنس قطعات، راندمان، شرایط نصب و نقطه کاری پمپ از مهم‌ترین عواملی هستند که باید پیش از انتخاب بررسی شوند.

6. قیمت پمپ جریان مختلط به چه عواملی بستگی دارد؟

قیمت این پمپ به ظرفیت آبدهی، هد، توان موتور، جنس بدنه و پروانه، برند سازنده، نوع نصب، متریال آب‌بندی و شرایط کاری پروژه بستگی دارد. هرچه مشخصات فنی و ظرفیت پمپ بالاتر باشد، قیمت آن نیز افزایش پیدا می‌کند.
