چگونه تلرانس‌های هندسی راندمان و طول عمر پمپ‌های سانتریفیوژ را تحت تأثیر قرار می‌دهند

پمپ‌های سانتریفیوژ از جمله تجهیزات حیاتی در صنایع مختلف مانند آب و فاضلاب، نفت و گاز، صنایع شیمیایی و نیروگاهی به شمار می‌روند. این پمپ‌ها با تبدیل انرژی مکانیکی به انرژی هیدرولیکی، جریان سیال را با فشار و دبی مورد نیاز انتقال می‌دهند و نقش کلیدی در عملکرد سیستم‌های صنعتی دارند.

عملکرد بهینه این پمپ‌ها به دقت طراحی و تولید قطعات آنها بستگی دارد. تلرانس‌های هندسی، که نشان‌دهنده میزان مجاز انحراف و عدم تقارن در ابعاد و هندسه قطعات است، مستقیماً بر بازده، لرزش، نویز، طول عمر قطعات و حتی ایمنی پمپ تأثیر می‌گذارند. عدم رعایت این تلرانس‌ها می‌تواند باعث کاهش راندمان، افزایش فرسایش و خرابی زودرس پمپ شود.

هدف این مقاله، بررسی تأثیر تلرانس‌های هندسی بر عملکرد و عمر مفید پمپ‌های سانتریفیوژ و ارائه راهکارهایی برای بهبود دقت طراحی و مونتاژ است. این مقاله با تکیه بر تجربیات و دانش فنی موجود در نوین پمپ برسام، مرجع معتبر تجهیزات پمپاژ صنعتی، تدوین شده است.

تلرانس‌های هندسی چیست؟

تلرانس‌های هندسی (Geometric Tolerances) معیارهایی هستند که میزان انحراف مجاز یک قطعه از شکل ایده‌آل هندسی آن را مشخص می‌کنند. این تلرانس‌ها تضمین می‌کنند که قطعات تولید شده حتی با وجود کوچک‌ترین اختلافات ابعادی، بتوانند به درستی در سیستم‌های مکانیکی مانند پمپ‌های سانتریفیوژ مونتاژ شده و عملکرد بهینه داشته باشند.

تفاوت تلرانس‌های هندسی با تلرانس‌های ابعادی در این است که تلرانس‌های ابعادی صرفاً اندازه‌های خطی یا قطرها را کنترل می‌کنند، در حالی که تلرانس‌های هندسی شکل، راستایی، توازی، هم‌مرکزی و سایر ویژگی‌های هندسی قطعات را تحت نظارت قرار می‌دهند. رعایت تلرانس‌های هندسی اهمیت ویژه‌ای در پمپ‌های سانتریفیوژ دارد، چرا که کوچک‌ترین خطا در هندسه قطعات می‌تواند باعث کاهش بازده، افزایش لرزش و خرابی زودرس شود.

در پمپ‌های سانتریفیوژ، چند نوع تلرانس هندسی اهمیت بیشتری دارد:

Runout (بی‌مرکزی روتور):

وقتی محور روتور از مرکز خود منحرف شود، باعث لرزش، صدای غیرعادی و سایش پایه یاتاقان‌ها می‌شود.

Flatness و Straightness (صاف بودن و مستقیم بودن شفت‌ها):

شفت‌های خمیده یا ناهموار باعث تماس نادرست پروانه با محفظه و کاهش بازده هیدرولیکی پمپ می‌شوند.

Concentricity (مرکز مشترک اجزای دوران):

اطمینان از هم‌مرکز بودن شفت و پروانه‌ها برای انتقال یکنواخت انرژی به سیال ضروری است.

Parallelism و Perpendicularity (موازی یا عمود بودن قطعات):

قطعاتی که با هم موازی یا عمود نباشند، فشار و بار اضافی روی یاتاقان‌ها وارد می‌کنند و می‌توانند باعث خرابی زودهنگام پمپ شوند.

رعایت این تلرانس‌ها به مهندسان و کاربران کمک می‌کند تا هنگام خرید پمپ گریز از مرکز، محصولی با دقت ساخت بالا و عملکرد پایدار انتخاب کنند و از هزینه‌های تعمیر و نگهداری غیرضروری جلوگیری شود.

نقش تلرانس‌های هندسی در اجزای پمپ

تلرانس‌های هندسی، نقش بسیار مهمی در عملکرد هر جزء پمپ سانتریفیوژ دارند. حتی تغییرات کوچک در هندسه قطعات می‌تواند اثرات چشمگیری روی بازده، عمر مفید و ایمنی پمپ داشته باشد.

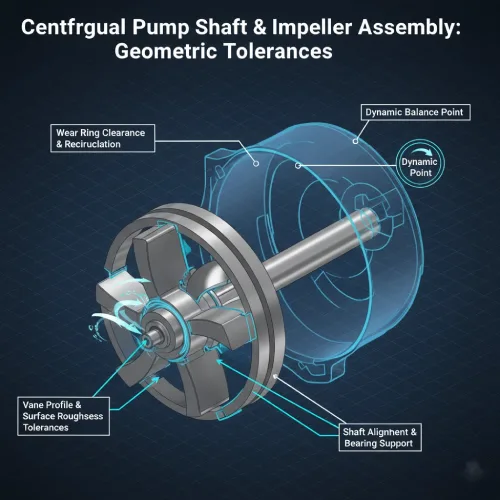

۱. شفت و پروانه

شفت و پروانه پمپ قلب مکانیکی پمپ‌های سانتریفیوژ هستند. بی‌مرکزی یا ناهمراستایی شفت باعث ایجاد لرزش و نویز غیرعادی در پمپ می‌شود که نه تنها تجربه کاربری را تحت تأثیر قرار می‌دهد، بلکه می‌تواند موجب خستگی زودرس قطعات شود. علاوه بر این، عدم رعایت تلرانس‌های هندسی می‌تواند جریان سیال در پروانه و محفظه پمپ را مختل کند و بازده هیدرولیکی را کاهش دهد. تداخل جریان سیال با دیواره‌ها یا برخورد آن با پروانه باعث ایجاد نوسان فشار و افزایش انرژی تلف‌شده می‌شود.

۲. یاتاقان‌ها

یاتاقان‌ها برای پشتیبانی از شفت و انتقال نیروهای محوری و شعاعی ضروری هستند. تلرانس‌های غیر دقیق باعث اعمال بار اضافی روی یاتاقان‌ها، افزایش اصطکاک و داغ شدن آنها می‌شود. این مسئله نه تنها طول عمر یاتاقان‌ها را کاهش می‌دهد، بلکه می‌تواند باعث توقف ناگهانی پمپ صنعتی و خسارات جدی به تجهیزات متصل شود.

۳. محفظه و کیسینگ

تلرانس‌های هندسی نامناسب در سرپوش محفظه استیل یا کیسینگ پمپ می‌تواند به نشت داخلی سیال منجر شود. چنین نشت‌هایی باعث کاهش فشار خروجی و کاهش راندمان کلی پمپ می‌شوند. همچنین، فشار و جریان غیر یکنواخت داخل محفظه می‌تواند باعث افزایش فرسایش دیواره‌ها و پروانه‌ها گردد.

رعایت دقیق تلرانس‌های هندسی در تمامی اجزای پمپ، به ویژه هنگام خرید پمپ گریز از مرکز، تضمین می‌کند که پمپ با عملکرد پایدار، بازده بالا و طول عمر مفید طولانی کار کند.

در محفظه و کیسینگ پمپ باعث نشت داخلی سیال می‌شوند. این نشت‌ها نه تنها فشار خروجی و هد پمپ را کاهش می‌دهند، بلکه ظرفیت پمپ و عملکرد کلی سیستم را نیز مختل می‌کنند. رعایت تلرانس‌های مناسب تضمین می‌کند که پمپ با هد و دبی طراحی شده کار کند و از افت راندمان جلوگیری شود.

در نتیجه، توجه به تلرانس‌های هندسی هنگام خرید پمپ گریز از مرکز اهمیت بالایی دارد و تضمین‌کننده عملکرد پایدار، بازده بالا و طول عمر طولانی تجهیزات است.

روش‌های کنترل و بهینه‌سازی تلرانس‌ها در پمپ‌های سانتریفیوژ

رعایت تلرانس‌های هندسی در پمپ‌های سانتریفیوژ برای تضمین عملکرد بهینه، کاهش لرزش، افزایش بازده و طول عمر مفید قطعات ضروری است. به همین دلیل، مهندسان طراحی و تولید از روش‌ها و استانداردهای خاصی برای کنترل و بهینه‌سازی تلرانس‌ها استفاده می‌کنند.

۱. انتخاب استانداردهای مناسب

استفاده از استانداردهای بین‌المللی مانند ISO 286، ANSI و API اطمینان می‌دهد که تلرانس‌ها در محدوده مجاز قرار دارند و قطعات تولیدی با دقت و کیفیت بالا مونتاژ می‌شوند. رعایت این استانداردها به ویژه هنگام خرید پمپ گریز از مرکز کمک می‌کند تا محصولی با عملکرد پایدار و مطمئن انتخاب شود.

۲. بازرسی و ابزارهای اندازه‌گیری دقیق

برای کنترل تلرانس‌ها، استفاده از ابزارهای دقیق اندازه‌گیری ضروری است. ابزارهایی مانند CMM (Coordinate Measuring Machine)، تجهیزات نوری و گیج‌های مخصوص، امکان بررسی انحرافات شفت، پروانه و محفظه پمپ را با دقت بالا فراهم می‌کنند. این بازرسی‌ها کمک می‌کنند تا قطعات پیش از مونتاژ مطابقت کامل با مشخصات طراحی داشته باشند.

۳. مونتاژ و تراز دقیق قطعات

حتی با رعایت تلرانس‌ها در تولید، مونتاژ نادرست می‌تواند باعث انحراف شفت یا پروانه شود. استفاده از روش‌های تراز دقیق و مونتاژ استاندارد، اطمینان می‌دهد که قطعات هم‌مرکز و موازی باقی بمانند و عملکرد هیدرولیکی پمپ دچار مشکل نشود.

۴. طراحی با در نظر گرفتن تلرانس‌ها (Tolerance Stack-Up Analysis)

در مرحله طراحی، تحلیل تلرانس‌ها و جمع‌بندی آن‌ها (Tolerance Stack-Up Analysis) به مهندسان کمک می‌کند تا تأثیر انحرافات مجاز روی عملکرد نهایی پمپ پیش‌بینی شود. با این روش می‌توان نقاط حساس را شناسایی و طراحی را به گونه‌ای اصلاح کرد که حتی با تلرانس‌های تولیدی، عملکرد پمپ بهینه باقی بماند.

رعایت این روش‌ها باعث می‌شود که پمپ‌های سانتریفیوژ با راندمان بالا، حداقل لرزش و طول عمر طولانی کار کنند و هزینه‌های تعمیر و نگهداری به شکل چشمگیری کاهش یابد.

نتیجه‌گیری

تلرانس‌های هندسی در پمپ‌های سانتریفیوژ نقشی حیاتی در عملکرد، بازده و طول عمر تجهیزات دارند. حتی کوچک‌ترین انحراف در شفت، پروانه، یاتاقان‌ها یا محفظه پمپ می‌تواند باعث کاهش راندمان، افزایش لرزش، تولید صدای غیرعادی و فرسایش سریع قطعات شود.

با رعایت استانداردهای بین‌المللی، استفاده از ابزارهای اندازه‌گیری دقیق، مونتاژ و تراز صحیح قطعات و تحلیل تلرانس‌ها در مرحله طراحی، می‌توان از بروز مشکلات فوق جلوگیری کرد و عملکرد پمپ را بهینه کرد. این اقدامات تضمین می‌کنند که پمپ‌ها با بازده بالا، حداقل لرزش و طول عمر طولانی کار کنند و هزینه‌های نگهداری و تعمیرات به شکل قابل توجهی کاهش یابد.

برای مهندسان و مدیران فنی، توجه به تلرانس‌های هندسی یک عامل کلیدی در انتخاب تجهیزات مناسب است. هنگام خرید پمپ گریز از مرکز، بررسی دقت ساخت و رعایت تلرانس‌های هندسی از اهمیت بالایی برخوردار است تا محصولی پایدار، ایمن و کارآمد انتخاب شود.

مجموعه تخصصی نوین پمپ برسام با تجربه و دانش فنی بالا، ارائه‌دهنده پمپ‌های سانتریفیوژ با کیفیت و دقت ساخت بالا است و می‌تواند راهنمای مطمئنی برای انتخاب و بهره‌برداری صحیح از این تجهیزات باشد.

FAQ – سوالات متداول

۱. تلرانس هندسی دقیقا چیست؟

تلرانس هندسی میزان انحراف مجاز یک قطعه از شکل ایده‌آل هندسی را مشخص می‌کند و بر صحت مونتاژ و عملکرد پمپ تأثیر دارد.

۲. تفاوت تلرانس هندسی و تلرانس ابعادی چیست؟

تلرانس ابعادی فقط ابعاد خطی یا قطر را کنترل می‌کند، در حالی که تلرانس هندسی شکل، راستایی، موازی بودن و هم‌مرکزی قطعات را تضمین می‌کند.

۳. چرا تلرانس‌ها روی بازده پمپ اثر می‌گذارند؟

بی‌مرکزی، انحراف یا ناهمراستایی قطعات باعث ایجاد جریان‌های برگشتی و توربولانسی می‌شود و انرژی سیال تلف می‌شود.

۴. چگونه می‌توان تلرانس‌ها را کنترل کرد؟

با انتخاب استانداردهای مناسب (ISO، ANSI، API)، استفاده از ابزارهای دقیق اندازه‌گیری (CMM، گیج‌های مخصوص)، مونتاژ و تراز دقیق و تحلیل تلرانس‌ها در طراحی.

۵. تلرانس‌های هندسی چه تاثیری روی طول عمر پمپ دارند؟

تلرانس‌های غیر دقیق باعث فرسایش شفت، پروانه و یاتاقان‌ها می‌شوند و طول عمر مفید پمپ را کاهش می‌دهند.

۶. هنگام خرید پمپ گریز از مرکز چه نکاتی را باید بررسی کرد؟

دقت ساخت قطعات، رعایت تلرانس‌های هندسی، هم‌مرکزی شفت و پروانه و استانداردهای تولید، از مهم‌ترین نکات هستند تا پمپ با عملکرد پایدار و بازده بالا انتخاب شود.
