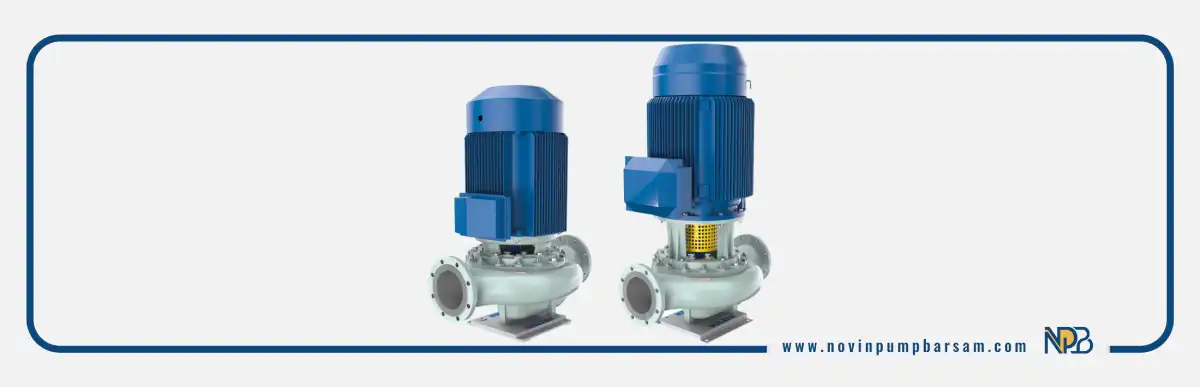

پمپ خطی چیست؟

در بسیاری از موتورخانه‌ها، سیستم‌های تهویه مطبوع و مدارهای بسته گرمایش و سرمایش، پمپی دیده می‌شود که بدون اشغال فضای اضافی و بدون نیاز به شاسی مجزا، دقیقاً در امتداد خط لوله نصب شده است. این تجهیز که با نام پمپ خطی شناخته می‌شود، نقش کلیدی در گردش یکنواخت سیال و حفظ راندمان کلی سیستم ایفا می‌کند.

برخلاف تصور رایج، انتخاب درست این نوع پمپ فقط به جابجایی آب محدود نمی‌شود؛ بلکه تأثیر مستقیمی بر کاهش مصرف انرژی، بهبود گردش سیال و افزایش عمر تجهیزات مانند دیگ، چیلر و مبدل‌های حرارتی دارد. به همین دلیل شناخت دقیق عملکرد و کاربردهای پمپ خطی، برای طراحان تأسیسات و بهره‌برداران سیستم‌های صنعتی اهمیت بالایی دارد. در مجموعه نوین پمپ برسام نیز این نوع پمپ‌ها یکی از گزینه‌های اصلی برای پروژه‌های تأسیساتی و صنعتی به شمار می‌روند.

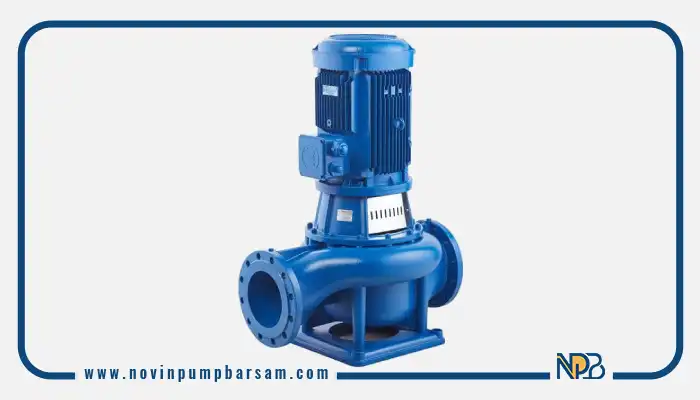

پمپ خطی چیست؟

پمپ خطی (Inline Pump) نوعی پمپ سانتریفیوژ است که به‌گونه‌ای طراحی شده تا مستقیماً در مسیر لوله‌کشی نصب شود. در این مدل، ورودی و خروجی پمپ در یک راستا قرار دارند و همین موضوع باعث شده نصب آن بسیار ساده‌تر و کم‌جا‌تر از پمپ‌های زمینی باشد.

از نظر ساختاری، پمپ‌های خطی معمولاً دارای ویژگی‌های زیر هستند:

• نصب هم‌راستا با لوله بدون نیاز به تغییر مسیر لوله‌کشی
• عدم نیاز به کوپلینگ و فونداسیون جداگانه در بسیاری از مدل‌ها
• استفاده از ساختار سانتریفیوژ تک‌مرحله‌ای برای تأمین دبی یکنواخت در هدهای کم تا متوسط

این طراحی فشرده و یکپارچه باعث شده پمپ خطی به گزینه‌ای ایده‌آل برای فضاهای محدود مانند موتورخانه‌های ساختمانی تبدیل شود.

چرا به آن «پمپ خطی» می‌گویند؟

دلیل نام‌گذاری این پمپ کاملاً به آرایش ورودی و خروجی آن برمی‌گردد. در پمپ‌های خطی، فلنج مکش و دهش دقیقاً در یک محور و در امتداد یک خط مستقیم قرار دارند. یعنی سیال بدون تغییر زاویه شدید، وارد پمپ شده و پس از افزایش فشار، در همان راستا از آن خارج می‌شود.

این ویژگی چند مزیت مهم ایجاد می‌کند:

• افت فشار کمتر نسبت به برخی آرایش‌های زاویه‌دار
• نصب آسان‌تر در مسیر لوله‌کشی
• کاهش تنش مکانیکی وارد بر اتصالات

به همین دلیل در بسیاری از پروژه‌های تأسیساتی که توسط متخصصان نوین پمپ برسام اجرا یا تأمین تجهیز می‌شوند، پمپ خطی به‌عنوان یک راهکار کم‌هزینه، کم‌صدا و بهینه از نظر فضا مورد استفاده قرار می‌گیرد.

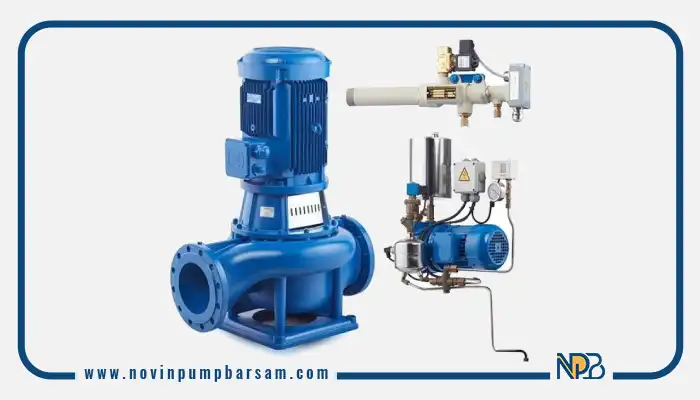

نحوه عملکرد پمپ خطی

عملکرد پمپ خطی بر پایه افزایش انرژی سیال در حین عبور از داخل پمپ است، اما آنچه این مدل را متمایز می‌کند، مسیر مستقیم و هم‌راستای جریان در داخل تجهیز است.

ابتدا سیال از سمت ورودی پمپ که در امتداد لوله قرار دارد وارد محفظه پروانه می‌شود. این ورود معمولاً به‌صورت یکنواخت و بدون تغییر زاویه شدید در مسیر جریان انجام می‌گیرد که به کاهش تلفات هیدرولیکی کمک می‌کند.

در مرحله بعد، پروانه پمپ در حال چرخش انرژی جنبشی سیال را افزایش می‌دهد. با بالا رفتن سرعت سیال در اثر نیروی گریز از مرکز، سیال به سمت دیواره حلزونی (ولوت) هدایت می‌شود. طراحی داخلی پمپ به گونه‌ای است که این انرژی سرعت، به شکل مؤثری مدیریت شود.

سپس در بخش حلزونی پمپ، انرژی جنبشی به انرژی فشاری تبدیل می‌شود. این تبدیل انرژی باعث می‌شود سیال با فشار بالاتری نسبت به فشار ورودی آماده خروج از پمپ شود.

در نهایت، سیال در امتداد همان خط لوله و بدون تغییر راستا از دهانه خروجی خارج می‌شود. همین آرایش خطی ورودی و خروجی باعث می‌شود پمپ‌های خطی برای نصب مستقیم در مسیر لوله‌کشی بسیار مناسب باشند و جریان پیوسته و یکنواختی را در مدار ایجاد کنند.

پمپ خطی بیشتر برای دبی متوسط و هد کم تا متوسط طراحی می‌شود و به همین دلیل در سیستم‌های سیرکولاسیون تأسیساتی و بسیاری از کاربردهای صنعتی سبک، عملکردی پایدار و بهینه ارائه می‌دهد.

مزایای پمپ خطی نسبت به پمپ‌های زمینی

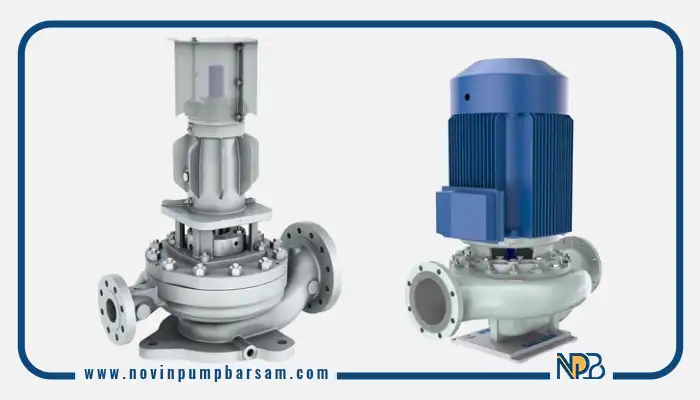

کاربردهای پمپ خطی در سیستم‌های سیرکولاسیون

پمپ‌های خطی به دلیل طراحی فشرده، نصب آسان و توانایی ایجاد جریان یکنواخت، یکی از اصلی‌ترین انتخاب‌ها در مدارهای گردش سیال (سیرکولاسیون) هستند. در این سیستم‌ها هدف اصلی، حفظ جریان مداوم و پایدار است نه انتقال سیال در مسافت‌های طولانی. در ادامه مهم‌ترین کاربردهای واقعی آن را می‌بینیم:

سیرکولاسیون آب گرم در موتورخانه

در سیستم‌های گرمایشی ساختمان، پمپ خطی وظیفه دارد آب گرم تولیدشده در دیگ را به سمت مصرف‌کننده‌ها مانند رادیاتورها، فن‌کویل‌ها یا مبدل‌های حرارتی هدایت کند و دوباره به دیگ بازگرداند.
جریان یکنواخت ایجادشده توسط این پمپ باعث می‌شود:

• توزیع حرارت در کل ساختمان یکنواخت باشد
• از داغ شدن بیش از حد دیگ جلوگیری شود
• راندمان سیستم گرمایش افزایش پیدا کند

سیستم‌های چیلر و تهویه مطبوع (HVAC)

در مدار آب سرد چیلر، پمپ خطی نقش کلیدی در گردش آب خنک بین چیلر و تجهیزات توزیع‌کننده سرما مانند فن‌کویل‌ها و هواسازها دارد.
در این کاربرد:

• حفظ دبی ثابت باعث عملکرد پایدار چیلر می‌شود
• انتقال مؤثر سرما به فضاهای مختلف ساختمان انجام می‌گیرد
• از یخ‌زدگی موضعی یا افت راندمان سیستم جلوگیری می‌شود

 سیستم گرمایش از کف

گرمایش از کف به جریان دائمی و آرام آب گرم در لوله‌های کف نیاز دارد. پمپ خطی به دلیل ایجاد جریان یکنواخت و بدون نوسان، گزینه‌ای بسیار مناسب برای این سیستم‌هاست.
در این کاربرد، عملکرد صحیح پمپ باعث می‌شود:

• دمای سطح کف در کل فضا یکنواخت باشد
• شوک حرارتی به لوله‌ها وارد نشود
• آسایش حرارتی ساکنین افزایش یابد

 برج خنک‌کننده (Cooling Tower)

در بسیاری از سیستم‌های تهویه صنعتی و ساختمانی، آب باید بین کندانسور چیلر و برج خنک‌کننده در گردش باشد. پمپ خطی در این مدار بسته وظیفه دارد آب گرم‌شده را به برج منتقل کند تا خنک شود و دوباره به سیستم بازگردد.
گردش پیوسته و پایدار آب در این بخش باعث:

• افزایش راندمان دفع حرارت
• جلوگیری از افزایش بیش از حد دمای کندانسور
• عملکرد بهینه کل سیکل تبرید

ساختمان‌های بلند

در برج‌ها و ساختمان‌های مرتفع، علاوه بر پمپ‌های اصلی تأمین فشار، از پمپ‌های خطی به‌عنوان بوستر سیرکولاسیون در مدارهای بسته استفاده می‌شود. این پمپ‌ها کمک می‌کنند:

• جریان در طبقات بالا دچار افت نشود
• آب گرم یا سرد به‌صورت یکنواخت در تمام طبقات گردش داشته باشد
• فشار موضعی در بخش‌های انتهایی مدار جبران شود

کاربردهای صنعتی پمپ خطی

اگرچه پمپ‌های خطی بیشتر با تأسیسات ساختمانی شناخته می‌شوند، اما در بسیاری از فرآیندهای صنعتی سبک و نیمه‌سنگین نیز نقش مهمی دارند. طراحی فشرده، جریان یکنواخت و هزینه نگهداری پایین، باعث شده این پمپ‌ها در خطوطی که گردش مداوم سیال تمیز نیاز است، بسیار پرکاربرد باشند.

• خطوط شست‌وشوی صنعتی

در سیستم‌های شست‌وشوی قطعات یا تجهیزات صنعتی، سیال شوینده باید به‌صورت مداوم در مدار گردش داشته باشد. پمپ خطی با ایجاد دبی پایدار، کمک می‌کند فشار یکنواختی در نازل‌های شست‌وشو برقرار بماند و کیفیت تمیزکاری افزایش یابد.

• سیستم‌های خنک‌کاری ماشین‌آلات

بسیاری از دستگاه‌های صنعتی مانند دستگاه‌های تزریق پلاستیک، کمپرسورها و ماشین‌ابزارها نیاز به گردش مداوم آب خنک‌کننده دارند. پمپ خطی در این مدارها وظیفه دارد حرارت جذب‌شده را از تجهیزات دور کرده و به مبدل یا برج خنک‌کننده منتقل کند.

• صنایع غذایی (گردش سیالات تمیز)

در خطوط تولید مواد غذایی، برای گردش آب تمیز، آب سرد یا محلول‌های شست‌وشو (CIP)، استفاده از پمپ خطی بسیار رایج است. طراحی ساده و امکان استفاده از متریال بهداشتی مثل استنلس استیل، این پمپ را برای سیالات تمیز و کم‌ویسکوزیته مناسب می‌کند.

• صنایع شیمیایی سبک

در فرآیندهایی که سیالات با ویسکوزیته پایین و بدون ذرات جامد در گردش هستند (مانند برخی محلول‌های شیمیایی رقیق)، پمپ خطی می‌تواند گزینه‌ای اقتصادی و کم‌هزینه برای سیرکولاسیون مداوم باشد.

• سیستم‌های انتقال آب فرآیندی در کارخانه‌ها

در بسیاری از کارخانه‌ها، آب به‌عنوان سیال فرآیندی برای خنک‌کاری، شست‌وشو یا انتقال حرارت در مدارهای بسته گردش دارد. پمپ خطی در این سیستم‌ها باعث ایجاد جریان پایدار، کاهش نوسانات فشار و بهبود راندمان کل فرآیند می‌شود.

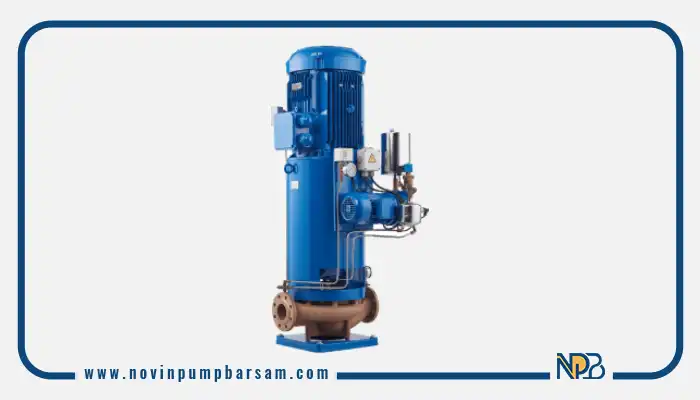

چه زمانی پمپ خطی انتخاب مناسبی نیست؟

با وجود مزایای فراوان، پمپ خطی برای همه شرایط کاری گزینه ایده‌آلی نیست. شناخت محدودیت‌های این پمپ نشان‌دهنده انتخاب مهندسی دقیق در طراحی سیستم است.

• زمانی که هد بسیار بالا نیاز است: پمپ‌های خطی معمولاً برای هدهای کم تا متوسط طراحی شده‌اند. در کاربردهایی که نیاز به فشار بسیار زیاد یا انتقال سیال به ارتفاع بالا وجود دارد، پمپ‌های چندمرحله‌ای یا طبقاتی انتخاب مناسب‌تری هستند.
• برای سیالات حاوی ذرات جامد زیاد: وجود ذرات ساینده یا معلق زیاد می‌تواند باعث سایش سریع پروانه و آب‌بندها شود. در این شرایط، پمپ‌های لجن‌کش یا سانتریفیوژ با طراحی مخصوص سیالات آلوده گزینه بهتری هستند.
• در دبی‌های بسیار بالا: اگر سیستم به حجم جریان بسیار زیاد نیاز داشته باشد، پمپ‌های حلزونی بزرگ (End Suction یا Split Case) عملکرد بهتری ارائه می‌دهند و راندمان بالاتری در دبی‌های بالا دارند.
• برای مکش از مخازن عمیق: پمپ خطی معمولاً برای نصب در مدارهای بسته و نزدیک به منبع سیال طراحی شده است. در کاربردهایی که مکش از چاه یا مخازن عمیق انجام می‌شود، پمپ‌های شناور یا خودمکش انتخاب مناسب‌تری خواهند بود.

نکات مهم در انتخاب پمپ خطی

انتخاب صحیح پمپ خطی فقط بر اساس سایز لوله انجام نمی‌شود. برای اینکه سیستم سیرکولاسیون عملکرد پایدار، کم‌مصرف و بدون استهلاک زودهنگام داشته باشد، باید چند پارامتر فنی به‌دقت بررسی شوند.

دبی مورد نیاز (m³/h)

دبی مشخص می‌کند چه حجم سیالی باید در هر ساعت در سیستم گردش داشته باشد. اگر دبی کمتر از نیاز انتخاب شود، توزیع حرارت یا برودت ناقص خواهد بود؛ و اگر بیش از حد باشد، مصرف انرژی بالا رفته و استهلاک تجهیزات افزایش پیدا می‌کند.

هد کل سیستم (m)

هد نشان‌دهنده میزان فشاری است که پمپ باید برای غلبه بر افت فشار لوله‌ها، اتصالات، شیرآلات و تجهیزات ایجاد کند. محاسبه دقیق هد کل، مهم‌ترین عامل در جلوگیری از افت عملکرد یا کارکرد پمپ در نقطه نامناسب منحنی است.

دمای سیال

دمای کاری سیال مستقیماً روی انتخاب جنس بدنه، نوع آب‌بند مکانیکی (Mechanical Seal) و حتی نوع یاتاقان‌ها تأثیر می‌گذارد. برای آب داغ موتورخانه یا آب سرد چیلر، محدوده دمایی مجاز پمپ باید با شرایط واقعی سیستم مطابقت داشته باشد.

نوع سیال

پمپ‌های خطی عموماً برای سیالات تمیز و با ویسکوزیته پایین طراحی می‌شوند؛ مانند آب، آب سرد و گرم، یا محلول‌های شیمیایی سبک. در صورت وجود ذرات جامد، خورندگی یا ویسکوزیته بالا، باید متریال و نوع پمپ با دقت بیشتری انتخاب شود.

تک‌فاز یا سه‌فاز بودن برق

در پروژه‌های ساختمانی کوچک ممکن است برق تک‌فاز در دسترس باشد، اما در کاربردهای صنعتی و موتورخانه‌های بزرگ، معمولاً پمپ‌های سه‌فاز انتخاب می‌شوند که راندمان بالاتر و عملکرد پایدار‌تری دارند.

دور موتور (1450 یا 2900 rpm)

• دور موتور روی هد، دبی، صدا و استهلاک تأثیر مستقیم دارد.
• موتورهای 1450 دور معمولاً صدای کمتر، عمر بیشتر و عملکرد نرم‌تری دارند.
• موتورهای 2900 دور ابعاد کوچک‌تر و هد بالاتری ایجاد می‌کنند، اما استهلاک آن‌ها بیشتر است.
• انتخاب بین این دو به شرایط کاری، محدودیت فضا و اولویت بین طول عمر یا فشار بالاتر بستگی دارد.

جمع‌بندی کاربردی

پمپ خطی راه‌حلی فشرده، کم‌صدا و مقرون‌به‌صرفه برای گردش سیال در مدارهای بسته است و به همین دلیل در تأسیسات ساختمان و بسیاری از فرآیندهای صنعتی سبک، به انتخاب اول مهندسان تبدیل شده است.

این پمپ‌ها زمانی بهترین عملکرد را دارند که سیستم به جریان یکنواخت، نصب ساده، فضای کم و هزینه نگهداری پایین نیاز داشته باشد. با این حال، انتخاب درست آن باید بر اساس محاسبه دقیق دبی، هد و شرایط سیال انجام شود تا هم راندمان انرژی بالا بماند و هم عمر مفید تجهیزات افزایش پیدا کند.

سوالات متداول درباره پمپ خطی

1. پمپ خطی چیست و چه تفاوتی با پمپ زمینی دارد؟

پمپ خطی نوعی پمپ سانتریفیوژ است که ورودی و خروجی آن در یک راستا قرار دارند و مستقیماً در مسیر لوله نصب می‌شود. در مقابل، پمپ‌های زمینی روی فونداسیون جدا نصب شده و معمولاً فضای بیشتری اشغال می‌کنند و برای دبی و هدهای بالاتر استفاده می‌شوند.

2. مهم‌ترین کاربرد پمپ خطی چیست؟

اصلی‌ترین کاربرد پمپ خطی در سیستم‌های سیرکولاسیون مانند گردش آب گرم موتورخانه، آب سرد چیلر، گرمایش از کف و مدار برج خنک‌کننده است. این پمپ‌ها برای ایجاد جریان مداوم و یکنواخت در مدارهای بسته طراحی شده‌اند.

3. آیا پمپ خطی فقط برای ساختمان‌ها استفاده می‌شود؟

خیر. علاوه بر تأسیسات ساختمانی، پمپ خطی در بسیاری از کاربردهای صنعتی سبک مانند سیستم‌های خنک‌کاری ماشین‌آلات، خطوط شست‌وشوی صنعتی، گردش آب فرآیندی و صنایع غذایی نیز استفاده می‌شود.

4. پمپ خطی برای چه نوع سیالاتی مناسب است؟

این پمپ‌ها معمولاً برای سیالات تمیز و با ویسکوزیته پایین مانند آب سرد، آب گرم و محلول‌های شیمیایی رقیق مناسب هستند. برای سیالات حاوی ذرات جامد یا بسیار غلیظ، گزینه‌های تخصصی‌تری توصیه می‌شود.

5. مزیت اصلی پمپ خطی نسبت به سایر پمپ‌ها چیست؟

مهم‌ترین مزایا شامل اشغال فضای کم، نصب آسان، صدای کمتر، هزینه نگهداری پایین و مناسب بودن برای مدارهای بسته است. همین ویژگی‌ها باعث شده در موتورخانه‌ها بسیار پرکاربرد باشند.

6. پمپ خطی برای چه هد و دبی‌ای مناسب است؟

پمپ‌های خطی بیشتر برای دبی متوسط و هد کم تا متوسط طراحی می‌شوند. برای فشارهای خیلی بالا یا دبی‌های بسیار زیاد، معمولاً از پمپ‌های چندمرحله‌ای یا حلزونی بزرگ استفاده می‌شود.

7. آیا پمپ خطی نیاز به فونداسیون دارد؟

در بسیاری از مدل‌ها، به دلیل طراحی یکپارچه و نصب در مسیر لوله، نیاز به فونداسیون مجزا وجود ندارد یا بسیار ساده‌تر از پمپ‌های زمینی است.

8. تفاوت پمپ خطی با سیرکولاتور خانگی چیست؟

سیرکولاتورهای کوچک معمولاً توان و دبی پایین‌تری دارند و بیشتر در سیستم‌های گرمایش خانگی استفاده می‌شوند، در حالی که پمپ‌های خطی می‌توانند دبی و توان بالاتری را برای ساختمان‌های بزرگ یا کاربردهای صنعتی تأمین کنند.

9. آیا می‌توان از پمپ خطی برای مکش از چاه استفاده کرد؟

خیر، پمپ خطی برای مکش از منابع عمیق طراحی نشده است. برای این کاربردها معمولاً از پمپ‌های شناور یا خودمکش استفاده می‌شود.

10. هنگام خرید پمپ خطی باید به چه نکاتی توجه کرد؟

مهم‌ترین عوامل شامل دبی مورد نیاز، هد کل سیستم، دمای سیال، نوع سیال، برق مصرفی (تک‌فاز یا سه‌فاز) و دور موتور هستند. انتخاب نادرست هرکدام می‌تواند باعث کاهش راندمان و افزایش استهلاک شود.
