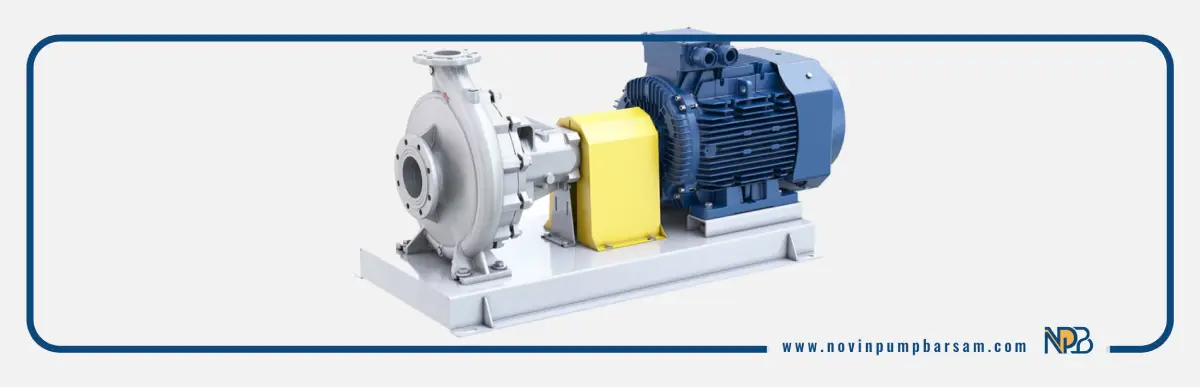

پمپ مکنده چیست؟

پمپ مکنده یا خودمکش یکی از تجهیزات کاربردی در سیستم‌های انتقال سیال است که برای شرایطی طراحی می‌شود که پمپ در زمان راه‌اندازی یا پس از توقف، امکان تخلیه کامل هوا از مسیر مکش را ندارد. این ویژگی باعث می‌شود در بسیاری از پروژه‌های آبرسانی، انتقال آب، تخلیه مخازن و برخی کاربردهای صنعتی، استفاده از این تجهیزات ساده‌تر و مطمئن‌تر باشد. انتخاب مدل مناسب تنها بر اساس قیمت انجام نمی‌شود و عواملی مانند دبی، هد، نوع سیال، ارتفاع مکش، دمای سیال، جنس قطعات و شرایط نصب باید هم‌زمان بررسی شوند.

در این راهنما از نوین پمپ برسام، ساختار، نحوه عملکرد، انواع، کاربردها، مزایا، محدودیت‌ها و معیارهای خرید این تجهیزات را بررسی می‌کنیم تا مشخص شود چه زمانی استفاده از مدل خودمکش انتخاب مناسبی است و برای هر پروژه چه مشخصاتی باید در نظر گرفته شود.

پمپ مکنده چیست؟

پمپ مکنده به دسته‌ای از پمپ‌ها گفته می‌شود که وظیفه ایجاد مکش منفی را دارند و می‌توانند در شرایط مشخصی هوا و سیال موجود در مسیر مکش را مدیریت کنند و پس از راه‌اندازی، فرآیند انتقال سیال را ادامه دهند. برخلاف پمپ‌های معمولی که به کمک فشار خارجی مایعات را وارد خود می‌کنند، پمپ خودمکش بدون نیاز به منبع فشار خارجی می‌تواند مایع را از منبع مورد نظر جذب کند.

نحوه کار این پمپ به این صورت است که وقتی شروع به کار می‌کند هوایی که در مسیر پمپ است تخلیه می‌شود و فشار منفی ایجاد شده که باعث مکیده شدن مایعات به داخل پمپ می‌شود. پمپ‌های مختلف می‌توانند قابلیت ایجاد فشار منفی را داشته باشند مانند، ساید چنل، لوب پمپ و پمپ پره‌ای.

استفاده از پمپ‌های مکنده بسیار گسترده بوده و در صنعت کاربردهای متفاوتی برای آن وجود دارد. به عنوان مثال می‌توان به استفاده از این پمپ‌ها در جاروبرقی‌های خانگی و جاروهای صنعتی اشاره کرد. پمپ مکنده اغلب قیمت زیادی نداشته و استفاده از آن در صنعت مقرون به صرفه خواهد بود.

نحوه عملکرد پمپ خودمکش

پمپ‌های مکنده یا پمپ‌های مکش‌دار با هدف انتقال مایعات، گازها و حتی مواد با ویسکوزیته بالا طراحی می‌شوند. اساس کار این پمپ‌ها بر ایجاد خلأ نسبی یا فشار منفی در داخل سیستم است، به‌طوری که امکان کشش سیال از منبع اولیه فراهم شود. با شروع به کار پمپ، فشار داخل محفظه کاهش پیدا می‌کند و همین اختلاف فشار میان محیط بیرونی و فضای داخلی پمپ باعث می‌شود سیال به سمت پمپ حرکت کند.

پس از پر شدن مسیر مکش با آب، دستگاه وارد وضعیت عادی پمپاژ می‌شود. اجزای داخلی پمپ مانند پروانه پمپ استیل، پیستون یا پره‌ها، انرژی مکانیکی را به سیال منتقل می‌کنند و آن را به سمت دهانه خروجی هدایت می‌نمایند. در این مرحله، انرژی مکانیکی به انرژی فشاری تبدیل شده و سیال با دبی و فشار مشخص از پمپ خارج می‌شود. این نوع عملکرد به‌خصوص در شرایطی که انتقال مواد در فشار پایین یا محیط‌های دارای خلأ مورد نیاز است، کارایی بسیار بالایی دارد. در مقایسه با پمپ‌های سانتریفیوژ معمولی، مهم‌ترین مزیت این ساختار در مدیریت هوای موجود در خط مکش است. با این حال، هر دو خانواده می‌توانند در پروژه‌های انتقال آب کاربرد داشته باشند و انتخاب بین آن‌ها باید بر اساس شرایط واقعی سیستم انجام شود.

انواع مدل‌های خودمکش

پمپ‌های مکنده محدود به یک مدل خاص نیستند و بسته به ساختار و نوع عملکرد، در گروه‌های مختلفی قرار می‌گیرند. از جمله رایج‌ترین انواع پمپ مکنده می‌توان به موارد زیر اشاره کرد:

• پمپ مکنده سانتریفیوژ
• پمپ وکیوم
• پمپ ساید چنل
• لوب پمپ
• پمپ پره‌ای
• پمپ خودمکش
• پمپ ونتوری

پمپ مکنده سانتریفیوژ

این مدل با استفاده از نیروی گریز از مرکز، سیال را به سمت خروجی هدایت می‌کند و بیشتر برای انتقال آب و سیالات نسبتاً تمیز در تأسیسات ساختمانی و صنعتی کاربرد دارد. در صورت نیاز به مکش از سطح پایین‌تر، استفاده از مدل‌های خودمکش یا تجهیزات کمکی می‌تواند ضروری باشد.

پمپ وکیوم

پمپ وکیوم برای ایجاد خلأ و خارج کردن هوا یا گاز از یک محفظه یا سیستم استفاده می‌شود. این مدل بیشتر در صنایع، دستگاه‌های بسته‌بندی، سیستم‌های خلأ، تجهیزات پزشکی و فرآیندهای صنعتی کاربرد دارد و با پمپ‌های مخصوص انتقال آب یکسان نیست.

پمپ ساید چنل

پمپ ساید چنل با ایجاد اختلاف فشار و حرکت گاز یا سیال در کانال‌های جانبی، قابلیت مکش و دمش ایجاد می‌کند. این مدل بیشتر برای انتقال هوا و گاز و برخی کاربردهای صنعتی که به مکش یا فشار نسبتاً بالا نیاز دارند استفاده می‌شود.

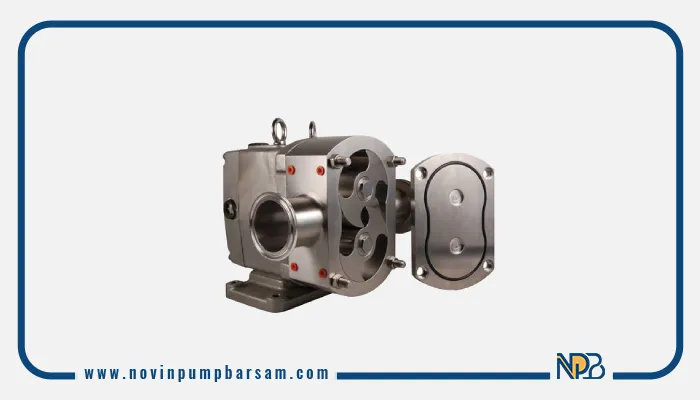

لوب پمپ

لوب پمپ برای جابه‌جایی سیالات غلیظ، ویسکوز و بعضی سیالات حاوی ذرات جامد طراحی شده است. حرکت لوب‌ها باعث انتقال کنترل‌شده سیال می‌شود و به همین دلیل در صنایع غذایی، دارویی، شیمیایی و فرآوری مواد کاربرد دارد.

پمپ پره‌ای

در پمپ پره‌ای، چرخش روتور و حرکت پره‌ها باعث ایجاد ناحیه کم‌فشار و در نتیجه مکش سیال می‌شود. این نوع پمپ در برخی کاربردهای صنعتی، سیستم‌های هیدرولیک و انتقال سیالات مشخص مورد استفاده قرار می‌گیرد.

پمپ خودمکش

پمپ خودمکش برای شرایطی مناسب است که خط مکش ممکن است حاوی هوا باشد. این پمپ پس از راه‌اندازی اولیه می‌تواند هوای موجود در مسیر مکش را تخلیه کرده و فرآیند مکش سیال را ادامه دهد. به همین دلیل برای انتقال آب، تخلیه مخازن و برخی سیالات صنعتی گزینه کاربردی‌تری است.

پمپ ونتوری

پمپ ونتوری برخلاف بسیاری از پمپ‌های مکانیکی، با استفاده از اثر ونتوری و اختلاف فشار ایجادشده در مسیر عبور سیال، مکش ایجاد می‌کند. این روش در برخی سیستم‌های تزریق، اختلاط و مکش سیالات و گازها کاربرد دارد.

مقایسه انواع پمپ مکنده در یک نگاه

انواع پمپ مکنده در بخش‌های مختلفی مانند تامین آب، آبرسانی، کشاورزی، صنعتی و... کاربرد دارند:

• کاربرد پمپ مکنده سانتریفیوژ: آبرسانی و تامین آب، تخلیه آب چاه‌ها
• کاربرد پمپ مکنده وکیوم: سیستم ساکشن مرکزی بیمارستان، تخلیه گاز کولر‌ها، صنایع بسته‌بندی، فرآیند خشک‌کردن و رطوبت‌زدایی و...
• کاربرد ساید چنل: هوادهی به استخر پرورش ماهی و آبزیان، خشک کردن اتومبیل در کارواش‌خانه، مکنده مواد و پودرها و گرانول‌ها، تصفیه خانه فاضلاب و...
• کاربرد لوب پمپ: انتقال سیالات و مواد غلیظ، صنایع غذایی، صنایع دارویی، صنایع بهداشتی
• کاربرد پمپ بلید مکنده: انتقال سوخت LPG، انتقال مبرد و آمونیاک در سیستم تبرید
• کاربرد پمپ مکنده ونتوری: جاروبرقی صنعتی ضد انفجار

مهم‌ترین اجزای پمپ خودمکش

ساختار کلی این تجهیزات از بخش‌هایی تشکیل می‌شود که هر کدام در عملکرد هیدرولیکی و مکانیکی نقش مشخصی دارند.

• الکتروموتور برای تأمین توان مورد نیاز
• پروانه برای ایجاد انرژی جنبشی در سیال
• محفظه یا پوسته برای هدایت جریان
• محور برای انتقال گشتاور موتور به پروانه
• مکانیکال سیل برای جلوگیری از نشت سیال در محل عبور محور
• یاتاقان‌ها و اجزای نگهدارنده برای حفظ هم‌محوری و پایداری مجموعه
• اتصالات مکش و دهش برای ارتباط با خطوط لوله

جنس و کیفیت هر یک از این قطعات بر قابلیت اطمینان دستگاه اثر دارد. برای مثال، در شرایطی که مقاومت در برابر خوردگی اهمیت زیادی دارد، انتخاب پروانه پمپ استیل می‌تواند در افزایش مقاومت قطعه در برابر برخی محیط‌های خورنده مؤثر باشد، البته سازگاری آلیاژ با سیال باید پیش از خرید بررسی شود.

تفاوت پمپ مکنده با پمپ معمولی

تفاوت اصلی در توانایی مدیریت هوا در مسیر مکش و نحوه راه‌اندازی سیستم است. در مدل‌های معمولی، خط مکش باید تا حد زیادی از هوا تخلیه و با سیال پر شود تا پمپ بتواند عملکرد صحیحی داشته باشد. در مدل خودمکش، طراحی داخلی امکان جداسازی هوا و بازگرداندن سیال را فراهم می‌کند. این تفاوت در پروژه‌هایی که محل نصب پمپ نسبت به سطح سیال پایین‌تر نیست یا خط مکش طولانی و مستعد ورود هوا است، اهمیت بیشتری پیدا می‌کند. با وجود این، مدل خودمکش نیز به آب‌بندی صحیح خط مکش و رعایت محدوده مجاز ارتفاع مکش نیاز دارد. از نظر هیدرولیکی نیز نباید تصور کرد که هر مدل خودمکش برای هر دبی و هد مناسب است. منحنی عملکرد سازنده باید با نقطه کاری سیستم مقایسه شود. نقطه کاری از تقاطع منحنی مشخصه پمپ و منحنی مقاومت سیستم به دست می‌آید و انتخاب درست باید بر همین اساس انجام شود.

تفاوت پمپ مکنده با پمپ‌های جابجایی مثبت و خودمکش

در برخی پروژه‌ها ممکن است بین یک مدل خودمکش و پمپ‌های جابجایی مثبت انتخاب وجود داشته باشد. این دو گروه از نظر مکانیزم انتقال سیال یکسان نیستند.

پمپ‌های جابجایی مثبت با به دام انداختن حجم مشخصی از سیال و انتقال آن به سمت خروجی کار می‌کنند و برای برخی سیالات ویسکوز یا کاربردهای خاص عملکرد بسیار مناسبی دارند. در مقابل، بسیاری از مدل‌های خودمکش مورد استفاده برای آب بر اساس اصول گریز از مرکز کار می‌کنند و مزیت اصلی آن‌ها مدیریت هوا در مرحله مکش است. بنابراین معیار انتخاب نباید صرفاً خودمکش بودن دستگاه باشد. نوع سیال، دبی، فشار، ویسکوزیته، میزان جامدات و شرایط فرآیند مشخص می‌کنند کدام فناوری مناسب‌تر است.

مزایای استفاده از پمپ خودمکش

استفاده از پمپ مکنده در شرایط مناسب می‌تواند مزایای قابل توجهی داشته باشد.

• کاهش نیاز به هواگیری دستی در هر راه‌اندازی
• مناسب برای خطوط مکشی که احتمال ورود هوا در آن‌ها وجود دارد
• ساده‌تر شدن راه‌اندازی در برخی پروژه‌ها
• امکان استفاده در تأسیسات انتقال آب و کاربردهای صنعتی مشخص
• کاهش مشکلات ناشی از باقی ماندن هوا در مسیر مکش
• تنوع در مدل‌ها، ظرفیت‌ها و جنس قطعات

این مزایا زمانی به نتیجه مطلوب می‌رسند که دستگاه بر اساس نقطه کاری واقعی انتخاب و به شکل صحیح نصب شده باشد.

معایب و محدودیت‌های مدل‌های خودمکش

خودمکش بودن به معنی حذف تمام محدودیت‌های سیستم مکش نیست. ارتفاع مکش، فشار اتمسفر و دمای سیال همچنان نقش مهمی دارند. هرچه ارتفاع مکش افزایش پیدا کند، دستیابی به دبی مورد انتظار دشوارتر می‌شود. همچنین لوله باریک، مسیر طولانی، زانوهای متعدد و اتصالات نامناسب می‌توانند افت فشار ایجاد کنند.

از طرف دیگر، برخی مدل‌ها برای سیالات حاوی ذرات جامد طراحی نشده‌اند. بنابراین پیش از خرید باید حداکثر اندازه ذرات قابل عبور، جنس پروانه و بدنه و شرایط آب‌بندی بررسی شود.

در پروژه‌های صنعتی، شرایط محیطی نیز باید در نظر گرفته شود. نصب دستگاه در فضای بسیار گرم، مرطوب یا دارای مواد خورنده می‌تواند بر طول عمر موتور و قطعات مکانیکی اثر بگذارد. به همین دلیل انتخاب محل نصب و فراهم کردن تهویه مناسب برای موتور، بخشی از فرآیند انتخاب و بهره‌برداری محسوب می‌شود.

بیشتر بخوانید: علت داغ شدن پمپ وکیوم چیست؟ بررسی روش‌های رفع مشکل

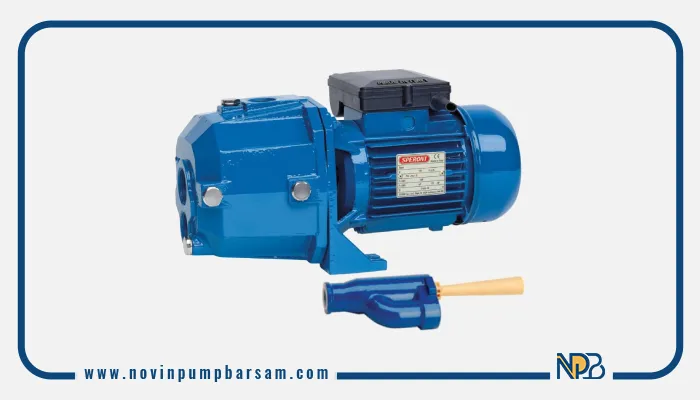

راهنمای انتخاب پمپ مکنده مناسب

انتخاب مدل مناسب باید با اطلاعات فنی پروژه آغاز شود. ابتدا باید دبی مورد نیاز مشخص شود. سپس هد کل سیستم محاسبه شود. هد فقط ارتفاع عمودی نیست و مجموع ارتفاع، فشار مورد نیاز و افت اصطکاکی مسیر را شامل می‌شود.

برای انتخاب دقیق، این موارد را بررسی کنید:

1. دبی مورد نیاز بر حسب مترمکعب بر ساعت یا لیتر بر دقیقه
2. هد کل سیستم بر حسب متر
3. ارتفاع مکش از سطح سیال تا محور پمپ
4. طول، قطر و جنس لوله مکش
5. تعداد زانوها، شیرها و اتصالات
6. دمای سیال
7. میزان ذرات جامد و اندازه آن‌ها
8. خورندگی یا شیمیایی بودن سیال
9. برق تک‌فاز یا سه‌فاز
10. ساعات کارکرد روزانه و شرایط بهره‌برداری

پس از جمع‌آوری این اطلاعات می‌توان منحنی عملکرد چند مدل را بررسی و گزینه‌ای را انتخاب کرد که نقطه کاری در محدوده مناسب منحنی قرار گیرد. همچنین بهتر است توان موتور صرفاً بر اساس بیشترین توان موجود انتخاب نشود. موتور بیش از اندازه بزرگ می‌تواند هزینه خرید و مصرف انرژی را افزایش دهد، در حالی که موتور ضعیف نیز ممکن است نتواند نیاز واقعی سیستم را تأمین کند.

قیمت پمپ مکنده به چه عواملی بستگی دارد؟

قیمت این تجهیزات عدد ثابتی نیست و بر اساس مشخصات فنی و شرایط بازار تغییر می‌کند. توان موتور یکی از عوامل مؤثر است، اما تنها عامل تعیین‌کننده نیست. جنس بدنه و پروانه، کیفیت مکانیکال سیل، نوع موتور، ظرفیت هیدرولیکی، برند سازنده و کیفیت مونتاژ نیز در قیمت نهایی نقش دارند. مدلی که برای انتقال آب تمیز با ظرفیت محدود ساخته شده است، طبیعتاً با یک مدل صنعتی دارای قطعات مقاوم در برابر خوردگی یا طراحی مخصوص سیالات خاص قیمت یکسانی ندارد. به همین دلیل مقایسه قیمت بدون مقایسه مشخصات فنی می‌تواند باعث انتخاب اشتباه شود. بهتر است ابتدا نقطه کاری و جنس مناسب قطعات تعیین شود و سپس قیمت مدل‌های سازگار با پروژه بررسی شود.

نکات مهم نصب و راه‌اندازی

عملکرد مناسب به نصب صحیح وابسته است. خط مکش باید تا حد امکان کوتاه و مستقیم باشد و قطر آن مطابق توصیه سازنده انتخاب شود. وجود نشتی هوا در این قسمت یکی از دلایل رایج عملکرد نامناسب سیستم است.

قبل از راه‌اندازی، موارد زیر را بررسی کنید:

• اتصالات خط مکش کاملاً آب‌بندی باشند.
• قطر لوله کمتر از مقدار توصیه‌شده انتخاب نشده باشد.
• شیرها در وضعیت مناسب قرار گرفته باشند.
• جهت چرخش موتور درست باشد.
• دستگاه طبق دستورالعمل سازنده با مقدار مناسب سیال آماده‌سازی شود.
• از کارکرد خشک دستگاه جلوگیری شود.
• مسیر خروجی برای فشار و دبی مورد نظر مناسب باشد.

در سیستم‌هایی که احتمال برگشت آب وجود دارد، استفاده از تجهیزات کنترلی مناسب نیز می‌تواند به پایداری عملکرد کمک کند.

نگهداری دوره‌ای نیز اهمیت زیادی دارد. بررسی نشتی، صدای غیرعادی، لرزش، وضعیت مکانیکال سیل، دمای موتور و شرایط اتصالات می‌تواند به شناسایی زودهنگام مشکلات کمک کند. در صورت کاهش ناگهانی دبی یا افزایش صدای دستگاه، بهتر است پیش از ادامه کار، مسیر مکش و وضعیت قطعات داخلی بررسی شود.

بیشتر بخوانید: راهنمای نصب پمپ صنعتی: آماده‌سازی، نصب و نگهداری پمپ صنعتی

چرا خرید از نوین پمپ برسام؟

برای خرید تجهیزات پمپاژ صنعتی، صرفاً دریافت یک قیمت کافی نیست. انتخاب باید بر اساس شرایط کاری واقعی انجام شود تا دستگاه پس از نصب بتواند دبی و هد مورد انتظار را تأمین کند. نوین پمپ برسام می‌تواند در بررسی مشخصات فنی و انتخاب گزینه متناسب با کاربرد به شما کمک کند. پیش از ثبت سفارش، اطلاعاتی مانند نوع سیال، دبی، هد، ارتفاع مکش، توان برق و شرایط نصب را آماده کنید. این اطلاعات باعث می‌شوند مدل مناسب با دقت بیشتری انتخاب شود و احتمال خرید تجهیز نامتناسب کاهش پیدا کند.

جمع‌بندی

پمپ مکنده یا خودمکش برای پروژه‌هایی مناسب است که مدیریت هوا در مسیر مکش و راه‌اندازی آسان‌تر اهمیت دارد. این تجهیزات در انتقال آب و برخی کاربردهای صنعتی مورد استفاده قرار می‌گیرند و در مدل‌های مختلف از نظر ظرفیت، جنس و ساختار عرضه می‌شوند.

با این حال، خودمکش بودن نباید تنها معیار خرید باشد. دبی، هد، ارتفاع مکش، نوع سیال، دما، ذرات جامد، جنس قطعات و شرایط نصب همگی باید بررسی شوند. همچنین قیمت باید در کنار کیفیت ساخت و مشخصات فنی ارزیابی شود.

اگر مشخصات پروژه را در اختیار دارید، می‌توانید برای انتخاب مدل مناسب و بررسی قیمت، اطلاعات دبی، هد، نوع سیال و ارتفاع مکش را به کارشناسان نوین پمپ برسام ارائه کنید تا گزینه‌های سازگار با شرایط کاری شما بررسی شوند.

سوالات متداول

1. آیا پمپ خودمکش بدون آب کار می‌کند؟

خیر. خودمکش بودن به معنی قابلیت کارکرد خشک نیست. بسیاری از این مدل‌ها برای فرآیند خودمکشی به وجود مقدار مشخصی آب در محفظه نیاز دارند و کارکرد خشک می‌تواند به مکانیکال سیل و سایر قطعات آسیب بزند.

2. حداکثر ارتفاع مکش چقدر است؟

این مقدار به شرایط محیط، فشار اتمسفر، دمای سیال، طراحی دستگاه و افت مسیر مکش بستگی دارد. بنابراین نباید یک عدد ثابت را برای تمام مدل‌ها در نظر گرفت و باید مشخصات سازنده بررسی شود.

3. آیا این تجهیزات برای آب آلوده مناسب هستند؟

برخی مدل‌ها برای آب دارای مقدار مشخصی از ذرات طراحی شده‌اند، اما همه مدل‌ها چنین قابلیتی ندارند. اندازه و غلظت ذرات و جنس پروانه و محفظه باید با مشخصات فنی مدل تطبیق داده شود.

4. آیا طول لوله مکش روی عملکرد اثر دارد؟

بله. افزایش طول لوله و تعداد اتصالات باعث افزایش افت فشار می‌شود و می‌تواند ظرفیت واقعی سیستم را کاهش دهد. طراحی مسیر مکش باید تا حد امکان با کمترین افت انجام شود.

5. برای انتخاب مدل مناسب چه اطلاعاتی لازم است؟

نوع سیال، دبی، هد، ارتفاع مکش، قطر و طول لوله، دمای سیال، میزان جامدات و نوع برق ورودی از مهم‌ترین اطلاعات هستند. با این داده‌ها می‌توان مدل‌های مختلف را دقیق‌تر مقایسه کرد.
