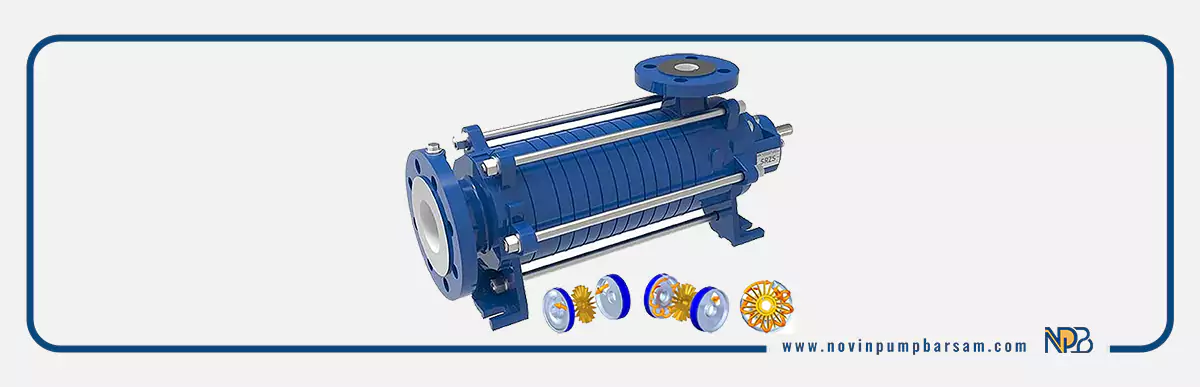

پمپ ساید چنل چیست؟

در بسیاری از فرایندهای صنعتی، تأمین جریان مداوم هوا یا ایجاد خلأ پایدار نقش مهمی در افزایش راندمان تجهیزات دارد. به همین دلیل انتخاب تجهیزی که بتواند بدون نوسان فشار، عملکرد قابل اعتماد و هزینه نگهداری پایین را ارائه دهد، اهمیت زیادی پیدا می‌کند. پمپ ساید چنل یکی از تجهیزات پرکاربرد در این حوزه است که در صنایع مختلف از سیستم‌های هوادهی گرفته تا خطوط بسته‌بندی و انتقال مواد مورد استفاده قرار می‌گیرد. اگر قصد انتخاب یا تأمین قطعات این تجهیزات را دارید، نوین پمپ برسام با ارائه انواع قطعات یدکی پمپ‌های صنعتی، مشاوره تخصصی و خدمات فنی، همراه مطمئنی برای صنایع مختلف است. در ادامه با ساختار، نحوه عملکرد و ویژگی‌های این تجهیز بیشتر آشنا می‌شویم.

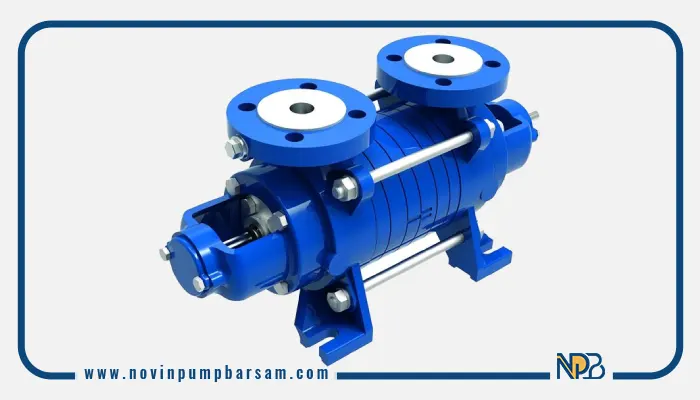

پمپ ساید چنل چیست؟

در بسیاری از صنایع، انتقال هوا یا گاز با فشار یکنواخت اهمیت زیادی دارد و استفاده از تجهیزی که بتواند این وظیفه را با کمترین استهلاک انجام دهد، باعث افزایش بهره‌وری خطوط تولید می‌شود. پمپ ساید چنل نوعی بلوئر صنعتی است که برای تولید فشار مثبت یا خلأ در سیستم‌های مختلف طراحی شده و به دلیل عملکرد بدون روغن، صدای مناسب و قابلیت کارکرد مداوم، در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد.

این تجهیز برخلاف پمپ‌هایی که برای انتقال مایعات طراحی شده‌اند، وظیفه جابه‌جایی هوا و گاز را بر عهده دارد. در ساختار آن، هوا پس از ورود به دستگاه چندین بار در کانال جانبی گردش می‌کند و در هر مرحله انرژی بیشتری از پروانه دریافت می‌کند. این فرآیند موجب افزایش تدریجی فشار یا ایجاد مکش می‌شود و جریان هوایی یکنواخت و بدون ضربه را در اختیار سیستم قرار می‌دهد.

یکی از مهم‌ترین ویژگی‌های این بلوئر، عدم تماس قطعات دوار با یکدیگر است. به همین دلیل میزان اصطکاک داخلی کاهش یافته و استهلاک قطعات نسبت به بسیاری از تجهیزات مشابه کمتر خواهد بود. همچنین نبود روغن در مسیر عبور هوا باعث می‌شود هوای خروجی کاملاً تمیز باشد و بتوان از آن در صنایع حساس مانند صنایع غذایی، دارویی، پزشکی و آزمایشگاهی استفاده کرد.

از دیگر مزایای این تجهیز می‌توان به طراحی فشرده، نصب آسان و قابلیت کارکرد پیوسته اشاره کرد. به همین دلیل در تصفیه‌خانه‌های آب و فاضلاب، خطوط بسته‌بندی، تجهیزات وکیوم، انتقال مواد سبک، سیستم‌های هوادهی استخرهای پرورش آبزیان، صنایع چاپ و بسیاری از خطوط تولید، استفاده از این دستگاه بسیار رایج است.

عملکرد مناسب این تجهیز تنها به کیفیت پمپ ساید چنل محدود نمی‌شود و سلامت قطعات داخلی نیز نقش مهمی در راندمان آن دارد. قطعاتی مانند پروانه پمپ، بلبرینگ، بوش و مکانیکال سیل در صورت فرسودگی می‌توانند باعث افت عملکرد دستگاه شوند. به همین دلیل استفاده از قطعات یدکی باکیفیت و استاندارد، تأثیر مستقیمی بر افزایش طول عمر تجهیزات خواهد داشت.

نحوه عملکرد بلوئر ساید چنل

اساس عملکرد پمپ ساید چنل بر ایجاد جریان گردابی در یک کانال جانبی است. پس از روشن شدن الکتروموتور، پروانه با سرعت بالا شروع به چرخش می‌کند و هوا را به داخل دستگاه هدایت می‌کند. سپس هوا چندین بار در کانال جانبی گردش کرده و در هر مرحله انرژی بیشتری دریافت می‌کند تا فشار آن افزایش یابد.

به طور خلاصه، فرآیند عملکرد دستگاه در چهار مرحله انجام می‌شود:

• ورود هوا: هوا از طریق دهانه ورودی وارد محفظه می‌شود.
• چرخش پروانه: پروانه با سرعت بالا هوا را در کانال جانبی به گردش درمی‌آورد.
• افزایش فشار: با هر بار گردش، انرژی هوا بیشتر شده و فشار یا خلأ موردنیاز ایجاد می‌شود.
• خروج هوا: جریان هوای فشرده یا مکش ایجادشده از خروجی دستگاه وارد سیستم می‌شود.

یکی از مهم‌ترین مزیت‌های این ساختار، تولید جریان هوای یکنواخت و بدون ضربه است. به همین دلیل لرزش دستگاه کاهش پیدا می‌کند و عملکرد آن در فرایندهای صنعتی پایدارتر خواهد بود. این ویژگی باعث شده از این تجهیزات در خطوط بسته‌بندی، سیستم‌های هوادهی، انتقال مواد و تجهیزات وکیوم استفاده گسترده‌ای شود.

راندمان دستگاه به عواملی مانند کیفیت پروانه، طراحی کانال جانبی، سرعت دوران موتور و سلامت قطعاتی مانند بلبرینگ و محور بستگی دارد. انجام سرویس‌های دوره‌ای و استفاده از قطعات استاندارد، از افت فشار، افزایش مصرف انرژی و کاهش عمر مفید دستگاه جلوگیری می‌کند.

از نظر عملکرد نیز این تجهیز با پمپ‌های سانتریفیوژ تفاوت دارد. پمپ‌های سانتریفیوژ برای انتقال مایعات طراحی شده‌اند، در حالی که بلوئر ساید چنل وظیفه جابه‌جایی هوا و گاز و ایجاد فشار مثبت یا خلأ را بر عهده دارد.

انواع پمپ ساید چنل

ساید چنل‌ها با توجه به فشار کاری، میزان دبی، ظرفیت ایجاد خلأ و نوع کاربرد در مدل‌های مختلفی تولید می‌شوند. تفاوت این تجهیزات تنها به تعداد پروانه محدود نمی‌شود، بلکه عوامل متعددی در انتخاب مدل مناسب نقش دارند. مهم‌ترین موارد عبارت‌اند از:

1. تعداد پروانه: مدل‌های تک پروانه برای فشارهای متوسط و مدل‌های دو پروانه برای فشار و خلأ بالاتر طراحی شده‌اند.
2. ظرفیت فشار و دبی: هر دستگاه متناسب با میزان هوادهی و فشار موردنیاز یک کاربرد مشخص طراحی می‌شود و انتخاب ظرفیت مناسب، راندمان سیستم را افزایش می‌دهد.
3. توان الکتروموتور: توان موتور باید متناسب با ساعات کارکرد و شرایط بهره‌برداری انتخاب شود تا از افزایش مصرف انرژی و استهلاک جلوگیری شود.
4. کیفیت ساخت: جنس بدنه، کیفیت پروانه، سیستم خنک‌کاری و کلاس حفاظتی موتور، تأثیر مستقیمی بر دوام و عملکرد دستگاه دارند.
5. شرایط محیطی: عواملی مانند دمای محیط، ارتفاع از سطح دریا، نوع گاز عبوری و مدت زمان کارکرد روزانه نیز باید پیش از انتخاب دستگاه بررسی شوند.

به طور کلی، این تجهیزات در دو گروه ساید چنل تک پروانه و ساید چنل دو پروانه تولید می‌شوند. مدل‌های تک پروانه برای کاربردهایی با فشار متوسط و دبی مناسب انتخاب می‌شوند، در حالی که مدل‌های دو پروانه برای سیستم‌هایی که به فشار یا خلأ بیشتر نیاز دارند، گزینه مناسب‌تری هستند.

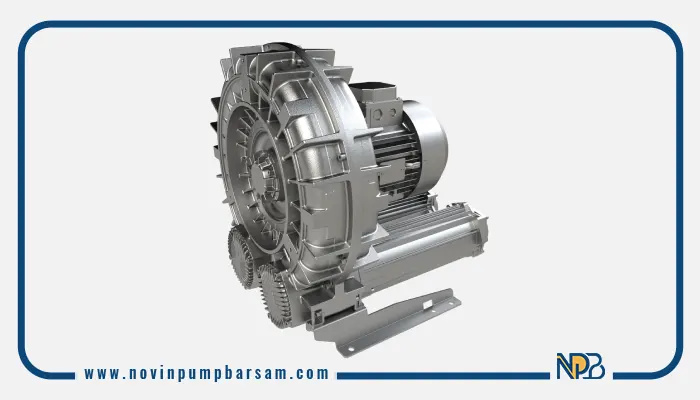

ساید چنل تک پروانه

مدل‌های تک پروانه از رایج‌ترین تجهیزات مورد استفاده در سیستم‌های هوادهی و انتقال هوا هستند. در این نوع دستگاه، یک پروانه با سرعت بالا جریان گردابی ایجاد کرده و فشار یا خلأ موردنیاز سیستم را تأمین می‌کند. طراحی ساده این مدل، علاوه بر کاهش هزینه اولیه، تعمیر و نگهداری آن را نیز آسان‌تر کرده است.

این مدل بیشتر برای سیستم‌هایی مناسب است که به فشار متوسط و جریان هوای یکنواخت نیاز دارند. مهم‌ترین کاربردهای آن عبارت‌اند از:

• هوادهی استخرهای پرورش آبزیان
• تجهیزات پزشکی و آزمایشگاهی
• خطوط بسته‌بندی
• ماشین‌آلات چاپ
• انتقال پنوماتیک مواد سبک
• سیستم‌های تهویه صنعتی

از مهم‌ترین مزایای ساید چنل تک پروانه می‌توان به موارد زیر اشاره کرد:

• مصرف انرژی بهینه
• عملکرد پایدار در کارکردهای مداوم
• استهلاک کمتر قطعات
• هزینه پایین‌تر تعمیر و نگهداری
• قیمت اقتصادی‌تر نسبت به مدل‌های دو پروانه

البته این مدل برای کاربردهایی که به فشار بسیار بالا یا خلأ عمیق نیاز دارند، گزینه مناسبی نیست و در چنین شرایطی معمولاً استفاده از مدل‌های دو پروانه توصیه می‌شود.

عملکرد صحیح دستگاه تا حد زیادی به سلامت قطعات داخلی وابسته است. فرسودگی پروانه پمپ، بلبرینگ پمپ یا محور می‌تواند باعث کاهش فشار خروجی، افزایش لرزش و بالا رفتن صدای دستگاه شود. به همین دلیل استفاده از قطعات یدکی استاندارد و انجام سرویس‌های دوره‌ای، نقش مهمی در حفظ راندمان و افزایش طول عمر تجهیزات دارد.

ساید چنل دو پروانه

مدل‌های دو پروانه برای کاربردهایی طراحی شده‌اند که به فشار بالاتر، خلأ قوی‌تر و عملکرد مداوم نیاز دارند. در این ساختار، هوا پس از عبور از مرحله اول، وارد مرحله دوم فشرده‌سازی می‌شود و انرژی بیشتری دریافت می‌کند. این فرآیند باعث افزایش فشار خروجی، بهبود راندمان و عملکرد پایدار دستگاه در شرایط کاری سنگین می‌شود.

به دلیل ظرفیت بالاتر، این مدل در صنایع مختلف کاربرد گسترده‌ای دارد، از جمله:

• تصفیه‌خانه‌های آب و فاضلاب
• سیستم‌های وکیوم صنعتی
• انتقال پنوماتیک مواد
• صنایع شیمیایی و پتروشیمی
• خطوط بسته‌بندی پیشرفته
• کارخانه‌های سیمان و صنایع معدنی

مهم‌ترین مزایای ساید چنل دو پروانه عبارت‌اند از:

• تولید فشار و خلأ بیشتر نسبت به مدل تک پروانه
• عملکرد پایدار در کارکردهای طولانی‌مدت
• مناسب برای خطوط تولید با ظرفیت بالا
• دوام بیشتر در شرایط کاری سنگین
• راندمان بالاتر در کاربردهای صنعتی تخصصی

البته این مدل در مقایسه با نمونه‌های تک پروانه، قیمت اولیه، مصرف انرژی و ابعاد بزرگ‌تری دارد. با این حال، در پروژه‌هایی که فشار بالا یا خلأ قوی موردنیاز است، افزایش راندمان و کاهش افت عملکرد، این هزینه را توجیه می‌کند.

جدول مقایسه انواع ساید چنل

اجزای پمپ ساید چنل

عملکرد پایدار و راندمان بالای این تجهیزات به طراحی دقیق و هماهنگی اجزای داخلی آن بستگی دارد. هر قطعه وظیفه مشخصی بر عهده دارد و خرابی یا فرسودگی هر یک می‌تواند باعث کاهش فشار، افزایش مصرف انرژی یا ایجاد لرزش و صدای غیرعادی شود. به همین دلیل شناخت اجزای اصلی دستگاه، علاوه بر انتخاب صحیح، در نگهداری و تعمیرات نیز اهمیت زیادی دارد.

پروانه پمپ

پروانه پمپ استیل مهم‌ترین بخش دستگاه محسوب می‌شود و وظیفه ایجاد جریان گردابی هوا را بر عهده دارد. این قطعه با سرعت بالا می‌چرخد و انرژی مکانیکی موتور را به جریان هوا منتقل می‌کند. طراحی دقیق پره‌ها، بالانس بودن پروانه و کیفیت متریال به‌کاررفته در ساخت آن، تأثیر مستقیمی بر میزان فشار، دبی و راندمان دستگاه دارد. در صورت آسیب‌دیدگی یا سایش پروانه، عملکرد سیستم به‌سرعت افت می‌کند و مصرف انرژی افزایش می‌یابد.

موتور الکتریکی

موتور نیروی لازم برای چرخش پروانه را تأمین می‌کند و باید متناسب با ظرفیت و شرایط کاری انتخاب شود. استفاده از موتورهای با راندمان بالا علاوه بر کاهش مصرف برق، باعث افزایش طول عمر تجهیزات نیز می‌شود. در کاربردهای صنعتی که دستگاه به‌صورت مداوم فعالیت می‌کند، کیفیت موتور نقش مهمی در جلوگیری از توقف خط تولید دارد.

کانال جانبی

کانال جانبی یا Side Channel بخشی است که هوا در آن چندین بار گردش کرده و به‌تدریج فشرده می‌شود. طراحی این کانال مهم‌ترین تفاوت این تجهیز با بسیاری از بلوئرها و کمپرسورها است. هرچه طراحی کانال دقیق‌تر باشد، اتلاف انرژی کمتر شده و فشار خروجی با بازده بیشتری تولید خواهد شد.

شفت و بلبرینگ

شفت، نیروی موتور را به پروانه منتقل می‌کند و بلبرینگ‌ها وظیفه حفظ حرکت روان محور را بر عهده دارند. کیفیت این قطعات تأثیر مستقیمی بر کاهش لرزش، صدای دستگاه و افزایش عمر مفید آن دارد. در صورت خرابی بلبرینگ یا تاب برداشتن شفت، علاوه بر کاهش راندمان، احتمال آسیب دیدن سایر قطعات نیز افزایش پیدا می‌کند.

بدنه و سیستم خنک‌کاری

بدنه معمولاً از آلومینیوم یا آلیاژهای مقاوم ساخته می‌شود تا ضمن کاهش وزن، استحکام مناسبی در برابر فشار و حرارت داشته باشد. وجود پره‌های خنک‌کننده و تهویه مناسب نیز از افزایش بیش از حد دمای دستگاه جلوگیری کرده و امکان کارکرد مداوم را فراهم می‌کند.

در صورت نیاز به تعویض قطعات مصرفی، استفاده از قطعات استاندارد مانند پروانه پمپ، محور پمپ، بلبرینگ، بوش، مکانیکال سیل و رینگ سایشی نقش مهمی در حفظ راندمان و افزایش طول عمر تجهیزات دارد. استفاده از قطعات بی‌کیفیت ممکن است در کوتاه‌مدت هزینه کمتری داشته باشد، اما در بلندمدت باعث افزایش استهلاک و هزینه‌های تعمیرات خواهد شد.

پمپ ساید چنل در چه مواردی کاربرد دارد؟

به دلیل قابلیت ایجاد فشار مثبت و خلأ، این تجهیز در بسیاری از صنایع برای هوادهی، انتقال هوا و جابه‌جایی مواد سبک مورد استفاده قرار می‌گیرد. عملکرد بدون روغن، جریان هوای یکنواخت، صدای کم و امکان کارکرد مداوم، آن را به گزینه‌ای مناسب برای کاربردهای صنعتی تبدیل کرده است.

مهم‌ترین کاربردهای این تجهیزات عبارت‌اند از:

• سیستم‌های هوادهی در تصفیه‌خانه‌های آب و فاضلاب و استخرهای پرورش آبزیان
• صنایع بسته‌بندی برای ایجاد خلأ و افزایش ماندگاری محصولات
• انتقال پنوماتیک مواد مانند پودر، گرانول و ذرات سبک در صنایع غذایی، دارویی و پلاستیک
• صنایع چاپ، نساجی و کاغذ برای مکش و جابه‌جایی ورق‌ها و مواد سبک
• تجهیزات پزشکی، آزمایشگاهی و دستگاه‌های CNC به دلیل تولید هوای تمیز و بدون روغن

انتخاب مدل مناسب با توجه به فشار، دبی و شرایط کاری، علاوه بر افزایش راندمان، موجب کاهش مصرف انرژی و هزینه‌های نگهداری نیز خواهد شد.

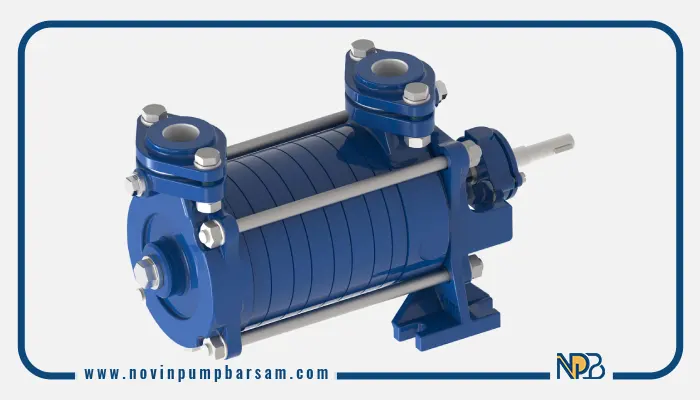

مزایا و معایب پمپ ساید چنل

پیش از انتخاب هر تجهیز صنعتی، بهتر است علاوه بر مشخصات فنی، مزایا و محدودیت‌های آن نیز بررسی شود. پمپ ساید چنل به دلیل عملکرد پایدار و هزینه نگهداری مناسب، در بسیاری از صنایع مورد استفاده قرار می‌گیرد، اما مانند هر تجهیز دیگری محدودیت‌هایی نیز دارد.

مزایای پمپ ساید چنل

• عملکرد بدون روغن و تولید هوای تمیز، مناسب برای صنایع غذایی، دارویی و پزشکی
• تولید جریان هوای یکنواخت و کاهش لرزش در حین کار
• صدای نسبتاً کم در مقایسه با بسیاری از تجهیزات مشابه
• استهلاک پایین به دلیل عدم تماس مستقیم قطعات دوار
• قابلیت کارکرد مداوم در کاربردهای صنعتی
• نصب و نگهداری آسان و هزینه سرویس مناسب

معایب پمپ ساید چنل

• برای فشارهای بسیار بالا گزینه مناسبی نیست و در این شرایط معمولاً از کمپرسورها استفاده می‌شود.
• ورود گردوغبار یا ذرات جامد می‌تواند به پروانه و بلبرینگ آسیب وارد کرده و راندمان دستگاه را کاهش دهد.
• برای حفظ عملکرد مطلوب، استفاده از فیلتر مناسب و انجام سرویس‌های دوره‌ای ضروری است.

اگر در سیستم‌های وکیوم با افزایش دما یا افت راندمان مواجه شدید، پیشنهاد می‌کنیم مقاله «علت داغ شدن پمپ وکیوم چیست؟ بررسی روش‌های رفع مشکل» را نیز مطالعه کنید.

نکات مهمی که هنگام خرید ساید چنل باید بدانیم

انتخاب صحیح دستگاه، علاوه بر افزایش راندمان، باعث کاهش هزینه‌های تعمیرات و مصرف انرژی در بلندمدت خواهد شد. پیش از خرید بهتر است ابتدا نیاز واقعی سیستم از نظر فشار، دبی و شرایط کاری مشخص شود تا دستگاه متناسب با همان شرایط انتخاب گردد.

یکی از مهم‌ترین معیارها، فشار و حجم هوای مورد نیاز است. برخی خطوط تولید به دبی بالا نیاز دارند، در حالی که در برخی دیگر ایجاد خلأ یا فشار بیشتر اهمیت دارد. بنابراین انتخاب ظرفیت مناسب، اولین قدم در خرید محسوب می‌شود.

نوع دستگاه نیز اهمیت زیادی دارد. مدل‌های تک پروانه برای کاربردهای سبک و فشار متوسط مناسب هستند، اما در سیستم‌هایی که به فشار بیشتر یا کارکرد مداوم نیاز دارند، مدل‌های دو پروانه عملکرد بهتری خواهند داشت.

کیفیت قطعات داخلی نیز باید مورد بررسی قرار گیرد. استفاده از پروانه بالانس‌شده، بلبرینگ‌های باکیفیت، شفت مقاوم و بدنه استاندارد، علاوه بر افزایش طول عمر دستگاه، احتمال خرابی و توقف خط تولید را کاهش می‌دهد.

همچنین به عواملی مانند راندمان موتور، کلاس حفاظتی، میزان صدا، شرایط نصب، دسترسی به قطعات یدکی و خدمات پس از فروش توجه کنید. خرید دستگاه از مجموعه‌های تخصصی، علاوه بر تضمین کیفیت، دسترسی آسان به قطعات و خدمات فنی را نیز فراهم می‌کند.

جدول نکات مهم هنگام خرید

جمع‌بندی

پمپ ساید چنل یکی از پرکاربردترین تجهیزات انتقال هوا و ایجاد خلأ در صنایع مختلف هستند. عملکرد بدون روغن، تولید جریان یکنواخت، استهلاک پایین و قابلیت کارکرد مداوم، این تجهیزات را به گزینه‌ای مناسب برای سیستم‌های هوادهی، وکیوم و انتقال مواد تبدیل کرده است. انتخاب مدل مناسب و استفاده از قطعات یدکی استاندارد، تأثیر مستقیمی بر افزایش راندمان و کاهش هزینه‌های نگهداری خواهد داشت.

نوین پمپ برسام تأمین‌کننده انواع پروانه پمپ، محور، مکانیکال سیل، بلبرینگ، بوش، دیفیوزر، رینگ سایشی و سایر قطعات یدکی پمپ‌های صنعتی است. اگر برای انتخاب قطعات مناسب یا تعمیر تجهیزات خود به مشاوره تخصصی نیاز دارید، کارشناسان نوین پمپ برسام آماده هستند تا بهترین راهکار را متناسب با نیاز مجموعه شما ارائه دهند.

سوالات متداول

۱. تفاوت ساید چنل تک پروانه و دو پروانه چیست؟

مدل تک پروانه برای فشارهای متوسط و کاربردهای سبک مناسب است، در حالی که مدل دو پروانه فشار و خلأ بیشتری تولید می‌کند و برای صنایع سنگین کاربرد دارد.

۲. آیا این تجهیزات برای ایجاد وکیوم مناسب هستند؟

بله، بسیاری از مدل‌ها قابلیت ایجاد خلأ پایدار دارند و در صنایع بسته‌بندی، چاپ، انتقال مواد و سیستم‌های وکیوم استفاده می‌شوند.

۳. آیا پمپ ساید چنل نیاز به روغن‌کاری دارند؟

در بیشتر مدل‌ها، مسیر عبور هوا بدون روغن است و به همین دلیل هوای خروجی تمیز بوده و نیاز به روغن‌کاری مداوم وجود ندارد.

۴. مهم‌ترین عوامل مؤثر در انتخاب دستگاه چیست؟

فشار کاری، دبی، نوع کاربرد، توان موتور، کیفیت قطعات، شرایط نصب و خدمات پس از فروش از مهم‌ترین معیارهای انتخاب هستند.

۵. مهم‌ترین قطعات مصرفی این تجهیزات کدام‌اند؟

پروانه، بلبرینگ، شفت، بوش، مکانیکال سیل و رینگ سایشی از قطعاتی هستند که در سرویس‌های دوره‌ای باید بررسی شوند.

۶. چه عواملی باعث افزایش عمر دستگاه می‌شود؟

نصب صحیح، استفاده از فیلتر مناسب، سرویس‌های دوره‌ای، جلوگیری از ورود ذرات جامد و استفاده از قطعات یدکی استاندارد، مهم‌ترین عوامل افزایش طول عمر دستگاه هستند.
