انتخاب پمپ اتابلوک مناسب برای یک سیستم آبرسانی، مستقیماً روی فشار آب، میزان مصرف انرژی، طول عمر تجهیزات و هزینه‌های نگهداری تأثیر می‌گذارد. در میان مدل‌های مختلف پمپ‌های سانتریفیوژ، پمپ اتابلوک به دلیل طراحی یکپارچه و امکان استفاده در کاربردهای متنوع، گزینه‌ای پرکاربرد در تأسیسات آبرسانی، کشاورزی و صنعتی محسوب می‌شود.

با این حال، انتخاب مدل مناسب تنها با توجه به توان موتور یا قطر خروجی پمپ انجام نمی‌شود. عواملی مانند دبی مورد نیاز، هد، نوع سیال، شرایط نصب، تعداد مصرف‌کننده‌ها و مشخصات شبکه لوله‌کشی باید همزمان بررسی شوند.

در این مقاله، راهنمای انتخاب پمپ اتابلوک را به صورت مرحله‌به‌مرحله بررسی می‌کنیم تا بتوانید متناسب با نیاز واقعی سیستم، مدل مناسب را انتخاب کنید و از خرید پمپی با ظرفیت کمتر یا بیشتر از نیاز جلوگیری شود.

پمپ اتابلوک چیست و چه کاربردی دارد؟

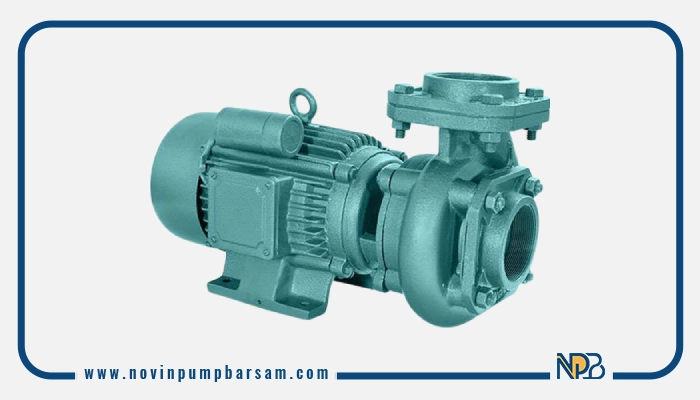

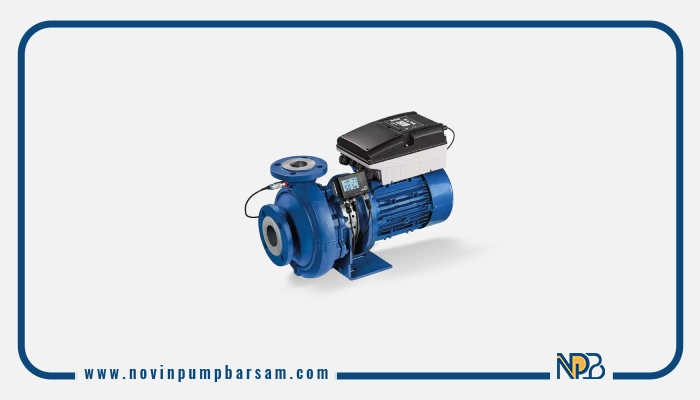

پمپ اتابلوک یکی از انواع پمپ‌های سانتریفیوژ است که الکتروموتور و پمپ در یک مجموعه یکپارچه قرار می‌گیرند. در این ساختار، شفت الکتروموتور مستقیماً به پروانه متصل است و به همین دلیل، برخلاف برخی پمپ‌های کوپل‌شده، مجموعه به فضای نصب کمتری نیاز دارد.

این نوع پمپ معمولاً برای انتقال آب تمیز و سیالاتی با ویژگی‌های مشابه آب استفاده می‌شود. طراحی ساده، ابعاد نسبتاً مناسب و امکان استفاده در سیستم‌های مختلف باعث شده است اتابلوک در ساختمان‌ها، شبکه‌های آبرسانی، سیستم‌های تحت فشار، تأسیسات صنعتی و کاربردهای کشاورزی مورد توجه قرار گیرد.نکته مهم این است که همه مدل‌های اتابلوک عملکرد یکسانی ندارند. قطر پروانه، سرعت چرخش، توان موتور، جنس قطعات و منحنی عملکرد هر مدل متفاوت است. بنابراین صرفاً انتخاب یک پمپ با توان بالاتر، به معنای انتخاب صحیح نیست.

راهنمای انتخاب پمپ اتابلوک بر اساس نیاز سیستم

برای انتخاب دقیق، ابتدا باید مشخصات عملکردی سیستم آبرسانی مشخص شود. مهم‌ترین پارامترهایی که قبل از خرید باید در نظر گرفته شوند عبارت‌اند از:

• دبی مورد نیاز
• هد یا ارتفاع مورد نیاز
• فشار کاری سیستم
• طول و قطر لوله‌ها
• تعداد زانوها، شیرآلات و اتصالات
• اختلاف ارتفاع بین منبع و مصرف‌کننده
• نوع سیال
• شرایط نصب
• توان و برق مورد نیاز
• ساعات کارکرد پمپ

هر یک از این عوامل می‌تواند انتخاب نهایی را تغییر دهد. به همین دلیل بهتر است قبل از بررسی مدل‌های موجود، نیاز واقعی سیستم محاسبه شود.

تعیین دبی مورد نیاز

دبی نشان می‌دهد پمپ در یک بازه زمانی مشخص چه مقدار سیال را جابه‌جا می‌کند. معمولاً دبی با واحد مترمکعب بر ساعت یا لیتر بر دقیقه بیان می‌شود. برای تعیین دبی مورد نیاز، باید میزان مصرف همزمان تجهیزات یا بخش‌های مختلف سیستم مشخص شود. در یک ساختمان، تعداد واحدها و مصرف‌کننده‌ها اهمیت دارد. در یک مجموعه صنعتی، میزان آب مورد نیاز تجهیزات و فرآیند تولید باید بررسی شود. در سیستم کشاورزی نیز نوع محصول، روش آبیاری و مساحت زمین در تعیین دبی مؤثر هستند.

انتخاب پمپی که دبی آن کمتر از نیاز واقعی باشد، باعث کاهش فشار و عملکرد نامناسب سیستم می‌شود. از طرف دیگر، استفاده از پمپ بیش از اندازه بزرگ می‌تواند مصرف برق را افزایش دهد و هزینه اولیه و استهلاک را بالا ببرد.

محاسبه هد پمپ

هد یکی از مهم‌ترین پارامترها در انتخاب پمپ است و نشان‌دهنده توانایی پمپ برای ایجاد فشار و غلبه بر اختلاف ارتفاع و افت‌های موجود در مسیر است. هد مورد نیاز فقط به ارتفاع ساختمان یا فاصله عمودی بین دو نقطه محدود نمی‌شود. افت اصطکاکی داخل لوله‌ها، مقاومت شیرآلات، زانوها، فیلترها و سایر تجهیزات نیز باید در محاسبات وارد شوند.

برای مثال، ممکن است یک پمپ از نظر دبی مناسب باشد اما در هد مورد نیاز سیستم نتواند عملکرد مطلوبی ارائه دهد. در چنین شرایطی، فشار خروجی کاهش پیدا می‌کند و مصرف‌کننده نهایی آب کافی دریافت نخواهد کرد. بنابراین باید همیشه دبی و هد را در راهنمای انتخاب پمپ اتابلوک به صورت همزمان بررسی کرد. این دو پارامتر، نقطه شروع انتخاب صحیح پمپ هستند.

بررسی منحنی عملکرد پمپ

پس از مشخص شدن دبی و هد، باید منحنی عملکرد مدل‌های مختلف بررسی شود. منحنی پمپ رابطه میان دبی، هد و در برخی موارد راندمان، توان مصرفی و NPSH را نشان می‌دهد. فرض کنید سیستم به دبی مشخصی نیاز دارد. این مقدار را باید روی منحنی پمپ پیدا کرد و بررسی کرد که پمپ در همان نقطه چه هدی ایجاد می‌کند. نقطه‌ای که محل تقاطع نیاز سیستم و عملکرد واقعی پمپ است، اهمیت زیادی دارد.

انتخاب پمپ صرفاً براساس بیشترین هد یا بیشترین دبی درج‌شده در کاتالوگ، روش دقیقی نیست. مقادیر حداکثری معمولاً در شرایطی به دست می‌آیند که الزاماً با نقطه کاری سیستم مطابقت ندارند. هرچه نقطه کاری به محدوده مناسب عملکرد پمپ نزدیک‌تر باشد، معمولاً امکان دستیابی به عملکرد پایدارتر و راندمان مناسب‌تر بیشتر خواهد بود.

نقش قطر پروانه در انتخاب پمپ

پروانه یکی از اصلی‌ترین اجزای پمپ سانتریفیوژ است و تأثیر مستقیمی بر هد و دبی ایجادشده دارد. در برخی مدل‌ها، امکان انتخاب یا اصلاح قطر پروانه وجود دارد تا عملکرد پمپ با نیاز سیستم تطبیق بیشتری پیدا کند.

افزایش قطر پروانه معمولاً باعث افزایش هد و دبی می‌شود، اما در مقابل توان مورد نیاز موتور نیز می‌تواند افزایش پیدا کند. بنابراین تغییر قطر پروانه بدون بررسی توان موتور و منحنی عملکرد توصیه نمی‌شود. در هنگام خرید باید مشخص شود پمپ با چه قطر پروانه‌ای ارائه می‌شود و نقطه کاری آن در چه محدوده‌ای قرار دارد.

انتخاب توان الکتروموتور

توان موتور باید با شرایط واقعی عملکرد پمپ هماهنگ باشد. اگر موتور ظرفیت کافی نداشته باشد، احتمال افزایش جریان، داغ شدن موتور و کاهش عمر تجهیزات وجود دارد. از طرف دیگر، انتخاب موتوری بسیار بزرگ‌تر از نیاز نیز الزاماً مزیت محسوب نمی‌شود. توان مناسب بر اساس دبی، هد، چگالی سیال، راندمان پمپ و شرایط کاری تعیین می‌شود. نوع برق ورودی نیز باید مورد توجه قرار گیرد. در پروژه‌های کوچک ممکن است مدل‌های تک‌فاز کاربرد داشته باشند، در حالی که در بسیاری از سیستم‌های صنعتی و کشاورزی، استفاده از موتور سه‌فاز انتخاب رایج‌تری است.

توجه به نوع سیال و جنس قطعات

اگرچه اتابلوک در بسیاری از سیستم‌های انتقال آب استفاده می‌شود، اما مشخصات سیال باید قبل از انتخاب مدل بررسی شود. دما، میزان مواد جامد، خورندگی و خواص شیمیایی سیال می‌توانند روی جنس قطعات و آب‌بندی تأثیر بگذارند.

برای آب تمیز معمولاً مدل‌های استاندارد گزینه مناسبی هستند. اما اگر سیال دارای مواد خورنده یا ویژگی‌های خاص باشد، باید جنس بدنه، پروانه، شفت و مکانیکال سیل متناسب با شرایط انتخاب شود. در پروژه‌هایی که سیال شرایط غیرمعمول دارد، تکیه بر نام پمپ کافی نیست و مشخصات فنی سازنده باید بررسی شود.

بررسی شرایط نصب و لوله‌کشی

حتی بهترین پمپ نیز در صورت نصب نامناسب نمی‌تواند عملکرد مورد انتظار را ارائه دهد. قطر لوله مکش و دهش، طول مسیر، تعداد اتصالات و نحوه قرارگیری پمپ باید پیش از نصب بررسی شوند.

لوله مکش نباید به شکلی انتخاب شود که افت فشار زیادی ایجاد کند. وجود نشتی هوا در مسیر مکش نیز می‌تواند عملکرد پمپ را مختل کند. همچنین نصب پمپ روی سطح مناسب، هم‌راستایی اتصالات و جلوگیری از وارد شدن وزن لوله‌ها به بدنه پمپ اهمیت دارد.

بررسی فشار کاری سیستم

فشار مورد نیاز در نقطه مصرف باید با توانایی پمپ هماهنگ باشد. اگر فشار ایجادشده کمتر از نیاز شبکه باشد، آب با فشار کافی به مصرف‌کننده‌ها نمی‌رسد. در مقابل، فشار بیش از حد می‌تواند باعث افزایش مصرف انرژی و وارد شدن فشار اضافی به تجهیزات و اتصالات شود.

انتخاب پمپ اتابلوک برای آبرسانی ساختمان

در سیستم‌های آبرسانی ساختمان، انتخاب پمپ باید براساس تعداد طبقات، تعداد واحدها، میزان مصرف همزمان و فشار مورد نیاز در بالاترین نقطه انجام شود. برای ساختمان‌های کوچک، ممکن است یک پمپ با ظرفیت پایین پاسخگوی نیاز باشد. در ساختمان‌های بزرگ‌تر، مراکز تجاری و مجموعه‌های چندطبقه، محاسبات دقیق‌تر اهمیت بیشتری پیدا می‌کند.

همچنین باید به شرایط مکش، محل قرارگیری منبع ذخیره و مسیر لوله‌کشی توجه شود. قرار دادن پمپ در محلی که شرایط مکش مناسبی ندارد، می‌تواند باعث ایجاد صدا، لرزش و کاهش عملکرد شود. در سیستم‌های آبرسانی تحت فشار نیز ممکن است استفاده از تجهیزات کنترلی مناسب برای مدیریت روشن و خاموش شدن پمپ ضروری باشد.

پمپ اتابلوک برای مصارف کشاورزی

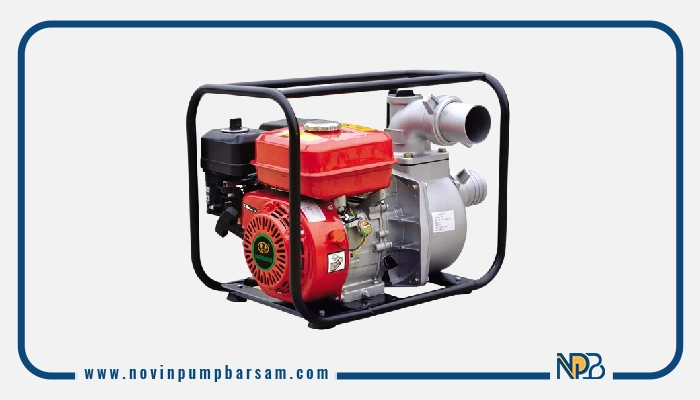

در کاربردهای کشاورزی، مقدار آب مورد نیاز و فاصله انتقال آب نقش مهمی در انتخاب مدل دارند. مساحت زمین، نوع محصول، روش آبیاری، اختلاف ارتفاع و طول مسیر انتقال باید مشخص شوند. در این کاربردها، انتخاب پمپ فقط با توجه به توان موتور می‌تواند منجر به انتخاب نادرست شود. برای نمونه، یک پمپ پرتوان ممکن است دبی مناسبی ایجاد کند اما در فشار مورد نیاز سیستم عملکرد اقتصادی نداشته باشد.

برای تعیین دقیق ظرفیت مورد نیاز، بررسی دبی مصرفی، هد استاتیکی و افت فشار مسیر ضروری است. به همین دلیل، نحوه انتخاب پمپ آب کشاورزی باید براساس شرایط واقعی شبکه و روش توزیع آب انجام شود. در برخی پروژه‌ها نیز پمپ اتابلوک برای آبیاری می‌تواند برای انتقال آب در شبکه‌های مشخص مورد استفاده قرار گیرد، مشروط بر اینکه دبی و هد مدل انتخاب‌شده با نیاز سیستم مطابقت داشته باشد.

انتخاب پمپ برای سیستم‌های صنعتی

در تأسیسات صنعتی، شرایط کاری معمولاً پیچیده‌تر از مصارف معمول آبرسانی است. ساعات کارکرد طولانی، دمای سیال، فشار کاری، نوع سیال و حساسیت فرآیند باعث می‌شود انتخاب پمپ با دقت بیشتری انجام شود. پمپ های صنعتی باید براساس شرایط عملیاتی پروژه انتخاب شوند و مشخصات فنی سازنده با نیاز واقعی سیستم تطبیق داده شود. در چنین پروژه‌هایی مواردی مانند کلاس حفاظتی موتور، روش راه‌اندازی، جنس قطعات، نوع آب‌بندی، قابلیت تعمیر و دسترسی به قطعات یدکی نیز اهمیت پیدا می‌کنند.

بیشتر بخوانید: رایج‌ترین خرابی‌های پمپ اتابلوک

انواع پمپ اتابلوک و تفاوت کاربرد آن‌ها

انواع پمپ اتابلوک را می‌توان براساس مشخصات هیدرولیکی، توان موتور، قطر پروانه، جنس قطعات و شرایط کاری دسته‌بندی کرد. هر مدل برای محدوده مشخصی از دبی و هد طراحی می‌شود. برای انتخاب بین مدل‌های مختلف، بهتر است ابتدا نقطه کاری سیستم مشخص شود و سپس مدل‌هایی که منحنی عملکرد مناسبی دارند با یکدیگر مقایسه شوند.

در جدول زیر مهم‌ترین پارامترهای مورد نیاز برای انتخاب را مشاهده می‌کنید:

بیشتر بخوانید: پمپ اتابلوک برای چه صنایعی مناسب است

اشتباهات رایج هنگام انتخاب پمپ اتابلوک

یکی از اشتباهات متداول، انتخاب پمپ براساس توان موتور است. توان به تنهایی مشخص نمی‌کند پمپ چه دبی و هدی در نقطه کاری مورد نظر ایجاد خواهد کرد. اشتباه دیگر، بی‌توجهی به افت فشار لوله‌ها و تجهیزات است. اگر فقط اختلاف ارتفاع محاسبه شود، هد واقعی مورد نیاز کمتر از مقدار واقعی برآورد خواهد شد.

انتخاب پمپ بسیار بزرگ نیز می‌تواند مشکلاتی مانند افزایش مصرف انرژی، افزایش هزینه خرید و کارکرد خارج از محدوده مطلوب را به دنبال داشته باشد. همچنین نباید شرایط مکش را نادیده گرفت. انتخاب نامناسب مسیر مکش می‌تواند احتمال کاویتاسیون و آسیب به اجزای داخلی پمپ را افزایش دهد.

راهنمای انتخاب پمپ اتابلوک و اهمیت خدمات پس از فروش

در پروژه‌های آبرسانی، مشخصات فنی تنها معیار خرید نیست. دسترسی به قطعات یدکی، خدمات تعمیر، پشتیبانی فنی و امکان دریافت اطلاعات دقیق درباره منحنی عملکرد نیز اهمیت دارد.

انتخاب تأمین‌کننده‌ای که بتواند براساس مشخصات پروژه مدل مناسب را پیشنهاد دهد، ریسک خرید اشتباه را کاهش می‌دهد. همچنین وجود اطلاعاتی مانند دبی، هد، توان، سرعت موتور، جنس قطعات و ابعاد نصب باعث می‌شود مقایسه مدل‌ها دقیق‌تر انجام شود. در زمان بررسی گزینه‌های خرید، شرکت نوین پمپ برسام می‌تواند برای دریافت اطلاعات فنی و بررسی مدل‌های متناسب با نیاز پروژه مورد توجه قرار گیرد.

جمع‌بندی

انتخاب پمپ اتابلوک مناسب برای سیستم آبرسانی باید براساس مجموعه‌ای از پارامترهای هیدرولیکی و مکانیکی انجام شود. دبی و هد دو عامل اصلی هستند، اما عواملی مانند افت فشار مسیر، قطر لوله‌ها، شرایط مکش، نوع سیال، توان موتور و شرایط نصب نیز نباید نادیده گرفته شوند.

در راهنمای انتخاب پمپ اتابلوک تأکید اصلی بر این است که مدل پمپ باید با نقطه کاری واقعی سیستم هماهنگ باشد. انتخاب یک مدل صرفاً براساس توان موتور یا حداکثر دبی درج‌شده در کاتالوگ، تضمینی برای عملکرد مناسب نیست.

برای خرید دقیق‌تر، ابتدا نیازهای سیستم را مشخص کنید، سپس منحنی عملکرد مدل‌های مختلف را بررسی کرده و مشخصات فنی، شرایط نصب و خدمات پس از فروش را با پروژه خود تطبیق دهید. این فرآیند علاوه بر بهبود عملکرد سیستم، می‌تواند از مصرف انرژی و هزینه‌های تعمیرات غیرضروری نیز جلوگیری کند.

سوالات متداول

1. برای انتخاب پمپ اتابلوک مناسب سیستم آبرسانی به چه عواملی توجه کنیم؟


   مهم‌ترین عوامل شامل دبی مورد نیاز، هد، توان موتور، قطر پروانه، افت فشار لوله‌ها، نوع سیال و شرایط نصب هستند.

2. راهنمای انتخاب پمپ اتابلوک برای ساختمان چندطبقه چیست؟


   ابتدا باید تعداد طبقات، تعداد واحدها، مصرف همزمان و فشار مورد نیاز در بالاترین نقطه مشخص شود. سپس مدل پمپ براساس دبی و هد انتخاب می‌شود.

3. آیا پمپ اتابلوک برای آبیاری مناسب است؟


   بله، در صورتی که دبی و هد مورد نیاز شبکه آبیاری با مشخصات پمپ مطابقت داشته باشد، می‌توان از آن برای انتقال آب و آبیاری استفاده کرد.

4. برای نحوه انتخاب پمپ آب کشاورزی چه پارامترهایی مهم است؟


   مساحت زمین، روش آبیاری، دبی مورد نیاز، اختلاف ارتفاع، طول مسیر لوله‌کشی و افت فشار باید قبل از انتخاب پمپ بررسی شوند.

5. آیا توان موتور معیار مناسبی برای انتخاب پمپ اتابلوک است؟


   خیر. توان موتور به تنهایی کافی نیست و باید منحنی عملکرد پمپ، دبی و هد در نقطه کاری نیز بررسی شود.

6. چگونه بین مدل‌های مختلف اتابلوک، پمپ مناسب را انتخاب کنیم؟


   ابتدا نقطه کاری سیستم را مشخص کنید و سپس مدل‌هایی را انتخاب کنید که منحنی عملکرد، توان، جنس قطعات و شرایط نصب آنها با نیاز پروژه مطابقت داشته باشد.
