پمپ گریز از مرکز چیست؟

پمپ گریز از مرکز یا پمپ سانتریفیوژ یکی از پرکاربردترین تجهیزات انتقال سیالات در صنایع مختلف است که با تبدیل انرژی مکانیکی به انرژی هیدرولیکی، امکان جابه‌جایی مایعات را با دبی و فشار مناسب فراهم می‌کند. این پمپ‌ها به دلیل ساختار ساده، راندمان بالا، هزینه نگهداری مناسب و قابلیت استفاده در طیف گسترده‌ای از کاربردهای صنعتی، کشاورزی، تأسیسات، نفت، گاز و آب و فاضلاب، محبوبیت بالایی دارند. در این مقاله از سایت نوین پمپ با نحوه عملکرد، اجزا، انواع، مزایا، معایب و مهم‌ترین نکات انتخاب این پمپ از مرکز آشنا می‌شوید تا بتوانید متناسب با نیاز خود بهترین گزینه را انتخاب کنید.

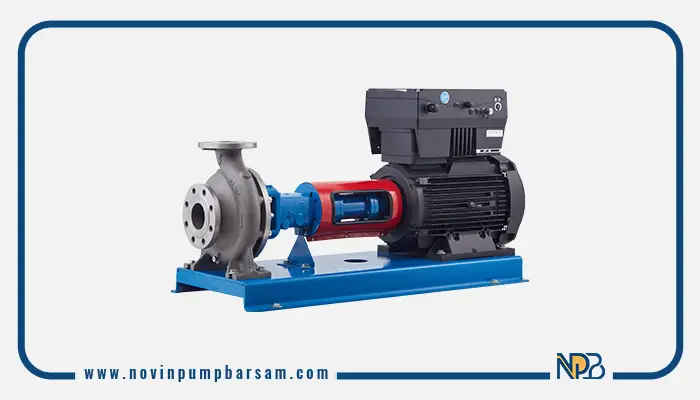

پمپ گریز از مرکز چیست؟

پمپ گریز از مرکز (Centrifugal Pump) که با نام پمپ سانتریفیوژ نیز شناخته می‌شود، یکی از متداول‌ترین انواع پمپ‌های دینامیکی است که برای انتقال مایعات با ویسکوزیته پایین تا متوسط مورد استفاده قرار می‌گیرد. اساس کار این پمپ بر تبدیل انرژی مکانیکی تولیدشده توسط موتور به انرژی هیدرولیکی سیال است. در این فرآیند، انرژی دورانی موتور به وسیله پروانه به سیال منتقل شده و باعث افزایش سرعت، فشار و در نهایت جابه‌جایی آن در سیستم لوله‌کشی می‌شود.

در این نوع پمپ، سیال از قسمت مکش وارد مرکز پروانه شده و با چرخش سریع پروانه تحت تأثیر نیروی گریز از مرکز به سمت لبه‌های آن هدایت می‌شود. سپس سیال وارد محفظه حلزونی یا دیفیوزر شده و بخشی از انرژی جنبشی آن به انرژی فشاری تبدیل می‌شود. نتیجه این فرآیند، ایجاد هد (ارتفاع پمپاژ) و دبی (حجم جریان سیال) موردنیاز برای انتقال مایع به محل مصرف است.

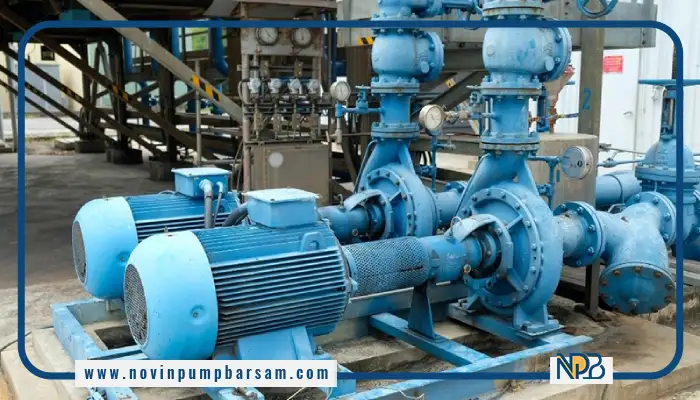

نحوه کارکرد پمپ گریز از مرکز چگونه است؟

اساس عملکرد پمپ‌های گریز از مرکز بر تبدیل انرژی مکانیکی موتور به انرژی جنبشی و سپس انرژی فشاری سیال است. در این فرآیند، مایع به‌صورت پیوسته وارد پمپ شده و پس از عبور از اجزای داخلی، با فشار و دبی موردنیاز از خروجی خارج می‌شود. این چرخه در چند مرحله انجام می‌شود که در ادامه بررسی می‌کنیم.

• ورود سیال

فرآیند پمپاژ از قسمت مکش آغاز می‌شود. سیال از طریق لوله ورودی وارد مرکز پروانه (Eye of Impeller) می‌شود. در این بخش فشار نسبتاً پایین است تا مایع بتواند بدون ایجاد اختلال وارد پمپ شود. طراحی صحیح مسیر مکش و جلوگیری از ورود هوا نقش مهمی در عملکرد پایدار پمپ دارد.

• چرخش پروانه

پس از ورود سیال، پروانه پمپ استیل یا سایر انواع پروانه که به شفت متصل است، با نیروی موتور شروع به چرخش می‌کند. پره‌های پروانه انرژی دورانی را به سیال منتقل کرده و سرعت حرکت آن را افزایش می‌دهند. نوع طراحی پروانه و جنس آن تأثیر مستقیمی بر راندمان، مقاومت در برابر خوردگی و عمر مفید پمپ دارد.

• ایجاد نیروی گریز از مرکز

با افزایش سرعت چرخش پروانه، نیروی گریز از مرکز سیال را از مرکز پروانه به سمت محیط خارجی آن هدایت می‌کند. در این مرحله انرژی جنبشی مایع به‌طور قابل‌توجهی افزایش یافته و سیال با سرعت زیاد وارد پوسته پمپ می‌شود. این اصل فیزیکی، مهم‌ترین عامل ایجاد جریان در پمپ‌های سانتریفیوژ است.

• تبدیل سرعت به فشار در حلزون یا دیفیوزر

سیال پرسرعت پس از خروج از پروانه وارد محفظه حلزونی (Volute) یا دیفیوزر می‌شود. طراحی این بخش به گونه‌ای است که سرعت جریان به‌تدریج کاهش یافته و انرژی جنبشی به انرژی فشاری تبدیل می‌شود. هرچه این تبدیل با راندمان بیشتری انجام شود، هد خروجی و بازده کلی پمپ نیز افزایش خواهد یافت.

• خروج سیال

در آخرین مرحله، سیال با فشار و دبی موردنیاز از دهانه خروجی پمپ خارج شده و وارد شبکه لوله‌کشی یا تجهیز مصرف‌کننده می‌شود. این فرآیند تا زمانی که موتور در حال کار باشد به‌صورت مداوم تکرار می‌شود و امکان انتقال حجم زیادی از مایعات را با عملکردی پایدار فراهم می‌کند.

اجزای اصلی پمپ گریز از مرکز

پمپ گریز از مرکز از مجموعه‌ای از قطعات مکانیکی و هیدرولیکی تشکیل شده است که هرکدام نقش مشخصی در انتقال سیال و افزایش راندمان دستگاه دارند. هماهنگی بین این قطعات باعث می‌شود پمپ بتواند سیال را با فشار و دبی مناسب جابه‌جا کند. شناخت اجزای اصلی پمپ علاوه بر انتخاب صحیح، در عیب‌یابی، تعمیر و نگهداری نیز اهمیت زیادی دارد.

پروانه (Impeller)

پروانه مهم‌ترین قطعه این پمپ است که انرژی دورانی موتور را به سیال منتقل می‌کند. پمپ گریز از مرکز از یک پروانه پمپ استیل برای انتقال سیال یا آب از یک مکان به مکان دیگر استفاده می‌کند.  با چرخش پروانه، سرعت سیال افزایش یافته و نیروی گریز از مرکز ایجاد می‌شود. پروانه‌ها در انواع باز، نیمه‌باز و بسته تولید می‌شوند و بسته به نوع سیال و شرایط کاری انتخاب می‌شوند.

پوسته یا حلزون (Casing)

پوسته یا محفظه حلزونی وظیفه هدایت سیال خروجی از پروانه و تبدیل بخشی از انرژی جنبشی به انرژی فشاری را بر عهده دارد. طراحی مناسب این بخش تأثیر مستقیمی بر افزایش راندمان و کاهش تلفات انرژی دارد.

شفت (Shaft)

شفت، نیروی چرخشی موتور را به پروانه منتقل می‌کند و باید استحکام کافی در برابر گشتاور، ارتعاش و تنش‌های مکانیکی داشته باشد. جنس شفت معمولاً از فولادهای آلیاژی یا استنلس استیل انتخاب می‌شود.

یاتاقان‌ها (Bearings)

یاتاقان‌ها وظیفه نگهداری شفت و کاهش اصطکاک هنگام دوران را بر عهده دارند. عملکرد صحیح این قطعه باعث کاهش لرزش، افزایش پایداری و افزایش طول عمر پمپ می‌شود. روانکاری مناسب و بازدید دوره‌ای یاتاقان‌ها از مهم‌ترین اقدامات نگهداری پمپ است.

مکانیکال سیل یا پکینگ

این قطعه از نشت سیال در محل خروج شفت جلوگیری می‌کند. امروزه در بیشتر پمپ‌های صنعتی از مکانیکال سیل استفاده می‌شود، زیرا نسبت به پکینگ آب‌بندی بهتر، استهلاک کمتر و عمر مفید بیشتری دارد.

رینگ سایشی (Wear Ring)

رینگ سایشی فاصله بین پروانه و پوسته را کنترل کرده و از نشت داخلی سیال جلوگیری می‌کند. این قطعه قابل تعویض بوده و از فرسایش قطعات اصلی پمپ جلوگیری می‌کند.

کوپلینگ (Coupling)

کوپلینگ رابط بین موتور و شفت پمپ است و وظیفه انتقال گشتاور را بر عهده دارد. استفاده از کوپلینگ مناسب موجب کاهش لرزش و افزایش عمر تجهیزات می‌شود.

مقایسه انواع قطعات پمپ گریز از مرکز و ویژگی‌های آن‌ها

انواع پمپ‌های گریز از مرکز

پمپ‌های گریز از مرکز را می‌توان بر اساس نحوه حرکت سیال، تعداد طبقات، نوع مکش و نحوه نصب دسته‌بندی کرد. هر یک از این مدل‌ها برای شرایط کاری خاصی طراحی شده‌اند و انتخاب صحیح آن‌ها تأثیر مستقیمی بر راندمان، مصرف انرژی و طول عمر سیستم دارد. در ادامه رایج‌ترین انواع این پمپ‌ها را بررسی می‌کنیم.

پمپ گریز از مرکز جریان شعاعی

پمپ جریان شعاعی متداول‌ترین نوع پمپ سانتریفیوژ است. در این مدل، سیال به‌صورت محوری وارد پروانه شده و پس از دریافت انرژی، با زاویه تقریباً ۹۰ درجه نسبت به محور شفت از پروانه خارج می‌شود. این پمپ‌ها قادر به ایجاد فشار (هد) بالا هستند و در سیستم‌های آبرسانی، بوسترپمپ‌ها، صنایع نفت، پتروشیمی و تأسیسات کاربرد گسترده‌ای دارند.

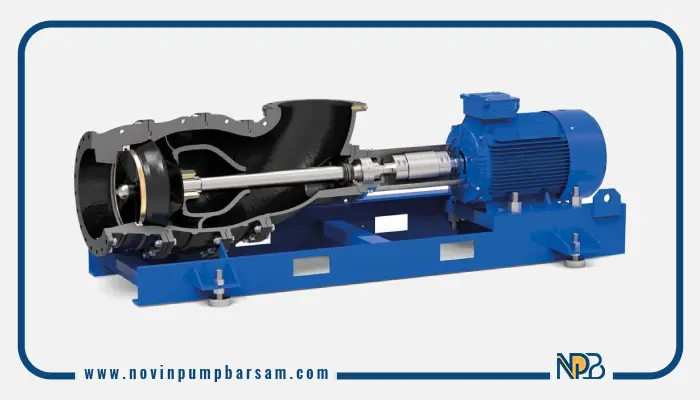

پمپ جریان محوری

در پمپ جریان محوری، سیال تقریباً هم‌جهت با محور شفت وارد و خارج می‌شود. این طراحی باعث ایجاد دبی بسیار بالا و هد نسبتاً پایین می‌شود. به همین دلیل از این نوع پمپ در آبیاری مزارع، ایستگاه‌های پمپاژ، زهکشی، گردش آب و پروژه‌های انتقال حجم زیاد آب استفاده می‌شود.

پمپ گریز از مرکز جریان مختلط

پمپ گریز از مرکز جریان مختلط ترکیبی از ویژگی‌های پمپ شعاعی و محوری را در اختیار دارد. در این مدل، سیال با زاویه‌ای بین جریان شعاعی و محوری از پروانه خارج می‌شود، بنابراین هم فشار مناسبی تولید می‌شود و هم دبی بالایی در اختیار سیستم قرار می‌گیرد. این نوع پمپ در صنایع آب و فاضلاب، کشاورزی، معادن و برخی کاربردهای صنعتی گزینه‌ای مناسب محسوب می‌شود.

پمپ تک‌مرحله‌ای

در پمپ‌های تک‌مرحله‌ای تنها یک پروانه وجود دارد. این مدل‌ها ساختار ساده، هزینه نگهداری کمتر و تعمیرات آسان‌تری دارند و برای سیستم‌هایی با هد متوسط و دبی مناسب انتخاب می‌شوند.

پمپ چندمرحله‌ای

پمپ چندمرحله‌ای از دو یا چند پروانه تشکیل شده است که به‌صورت سری روی یک شفت قرار می‌گیرند. با عبور سیال از هر مرحله، فشار آن افزایش می‌یابد، به همین دلیل این پمپ‌ها برای کاربردهایی که به هد بالا نیاز دارند، مانند دیگ‌های بخار، ساختمان‌های مرتفع و سیستم‌های فشار قوی استفاده می‌شوند.

پمپ افقی و عمودی

پمپ‌های گریز از مرکز از نظر نحوه نصب نیز به دو گروه افقی و عمودی تقسیم می‌شوند. پمپ‌های افقی به دلیل دسترسی آسان‌تر، نصب و تعمیرات ساده‌تری دارند، در حالی که پمپ‌های عمودی فضای کمتری اشغال کرده و برای چاه‌های عمیق، ایستگاه‌های پمپاژ و مکان‌هایی با محدودیت فضا مناسب‌تر هستند.

مزایای پمپ گریز از مرکز

پمپ‌های گریز از مرکز به دلیل طراحی ساده، راندمان مناسب و قابلیت استفاده در طیف وسیعی از صنایع، از پرکاربردترین تجهیزات انتقال سیالات محسوب می‌شوند. این پمپ‌ها علاوه بر هزینه نگهداری پایین، در بسیاری از کاربردها عملکردی پایدار و قابل اطمینان ارائه می‌دهند و به همین دلیل در صنایع مختلف، تأسیسات، کشاورزی و سیستم‌های آب و فاضلاب به‌طور گسترده مورد استفاده قرار می‌گیرند.

معایب پمپ گریز از مرکز

در کنار مزایای فراوان، پمپ‌های گریز از مرکز محدودیت‌هایی نیز دارند که باید هنگام انتخاب و بهره‌برداری به آن‌ها توجه شود. شناخت این موارد به انتخاب صحیح پمپ و افزایش عمر مفید تجهیزات کمک می‌کند.

1. نیاز به هواگیری (Priming)

بیشتر پمپ‌های گریز از مرکز پیش از راه‌اندازی باید از سیال پر شوند. وجود هوا در مسیر مکش می‌تواند باعث کاهش راندمان یا حتی جلوگیری از شروع فرآیند پمپاژ شود، مگر اینکه از مدل‌های خودمکش استفاده شود.

2. مناسب نبودن برای سیالات غلیظ

این پمپ‌ها برای انتقال مایعات با ویسکوزیته پایین تا متوسط طراحی شده‌اند. با افزایش غلظت سیال، مقاومت جریان بیشتر شده و راندمان پمپ کاهش پیدا می‌کند. برای سیالات بسیار غلیظ معمولاً پمپ‌های جابه‌جایی مثبت گزینه مناسب‌تری هستند.

3. حساسیت به کاویتاسیون

در صورت پایین بودن فشار مکش یا طراحی نامناسب سیستم، احتمال ایجاد کاویتاسیون وجود دارد. این پدیده علاوه بر کاهش راندمان، می‌تواند به پروانه، پوسته و سایر قطعات داخلی آسیب وارد کرده و هزینه‌های تعمیرات را افزایش دهد.

4. افت راندمان در ویسکوزیته بالا

با افزایش ویسکوزیته سیال، انرژی بیشتری برای جابه‌جایی آن مورد نیاز است. در نتیجه دبی و هد خروجی کاهش یافته و مصرف انرژی افزایش پیدا می‌کند، بنابراین انتخاب پمپ باید متناسب با مشخصات سیال انجام شود.

5. دقت پایین در دوزینگ

پمپ‌های گریز از مرکز برای انتقال پیوسته سیال طراحی شده‌اند و در کاربردهایی که نیاز به تزریق یا اندازه‌گیری دقیق حجم مایع وجود دارد، گزینه ایده‌آلی نیستند. در چنین شرایطی معمولاً از پمپ‌های دوزینگ یا جابه‌جایی مثبت استفاده می‌شود.

پمپ گریز از مرکز چه کاربردهایی دارد؟

به دلیل راندمان بالا، ظرفیت انتقال مناسب و تنوع در طراحی، پمپ‌های گریز از مرکز در صنایع مختلف برای جابه‌جایی آب و سایر سیالات با ویسکوزیته پایین تا متوسط مورد استفاده قرار می‌گیرند. انتخاب نوع پمپ با توجه به فشار، دبی و شرایط کاری، نقش مهمی در افزایش بهره‌وری سیستم دارد. مهم‌ترین کاربردهای این پمپ‌ها عبارت‌اند از:

• صنایع نفت و گاز
• صنایع پتروشیمی
• کشاورزی
• نیروگاه‌ها
• آب و فاضلاب
• صنایع غذایی
• صنایع دارویی
• معادن
• سیستم‌های آتش‌نشانی
• بوسترپمپ‌ها

هنگام خرید این پمپ به چه نکاتی توجه کنیم؟

انتخاب پمپ گریز از مرکز مناسب تنها به ظرفیت یا قیمت آن محدود نمی‌شود. بررسی مشخصات فنی، کیفیت ساخت و شرایط بهره‌برداری، نقش مهمی در افزایش راندمان، کاهش هزینه‌های تعمیرات و افزایش طول عمر تجهیزات دارد. پیش از خرید، به نکات زیر توجه کنید:

• برند و اعتبار تولیدکننده
  انتخاب برندهای معتبر، کیفیت ساخت، عملکرد پایدار و دسترسی آسان‌تر به قطعات و خدمات را تضمین می‌کند.
• خدمات پس از فروش
  وجود خدمات پس از فروش مناسب و پشتیبانی فنی، در زمان تعمیرات یا تأمین قطعات، از توقف طولانی‌مدت سیستم جلوگیری می‌کند.
• دسترسی به قطعات یدکی
  اطمینان حاصل کنید که قطعات مصرفی مانند پروانه، مکانیکال سیل، شفت و یاتاقان به‌راحتی قابل تهیه باشند.
• راندمان پمپ
  هرچه راندمان پمپ بیشتر باشد، انرژی کمتری مصرف کرده و هزینه‌های بهره‌برداری در بلندمدت کاهش می‌یابد.
• مصرف انرژی
  انتخاب پمپ متناسب با دبی و هد موردنیاز، علاوه بر کاهش مصرف برق، باعث افزایش عمر موتور و تجهیزات می‌شود.
• کیفیت پروانه
  پروانه باید از متریال مقاوم در برابر خوردگی و سایش ساخته شده باشد تا در شرایط کاری مختلف عملکرد مطلوبی داشته باشد.
• جنس شفت
  شفت‌های ساخته‌شده از فولاد آلیاژی یا استنلس استیل مقاومت بیشتری در برابر تنش، خوردگی و خمش دارند.
• استانداردها و کیفیت ساخت
  بررسی استانداردهای تولید، تست‌های کارخانه و کیفیت مونتاژ، اطمینان بیشتری از عملکرد و دوام پمپ ایجاد می‌کند.

خرابی‌های رایج پمپ گریز از مرکز

مانند هر تجهیز مکانیکی دیگر، پمپ گریز از مرکز نیز در صورت نصب نادرست، نگهداری نامناسب یا انتخاب اشتباه ممکن است با مشکلات مختلفی مواجه شود. آشنایی با این خرابی‌ها به تشخیص سریع‌تر عیب و جلوگیری از آسیب‌های جدی کمک می‌کند.

• کاویتاسیون
  ایجاد حباب‌های بخار در داخل پمپ باعث خوردگی پروانه، کاهش راندمان و ایجاد صدای غیرعادی می‌شود.
• لرزش بیش از حد
  عدم تراز بودن پمپ، خرابی یاتاقان یا بالانس نبودن پروانه از مهم‌ترین دلایل افزایش لرزش هستند.
• نشتی مکانیکال سیل
  فرسودگی یا آسیب‌دیدگی مکانیکال سیل می‌تواند باعث نشت سیال و کاهش عملکرد سیستم شود.
• خرابی یاتاقان
  روانکاری نامناسب، ورود آلودگی یا بار بیش از حد، عمر یاتاقان را کاهش داده و موجب افزایش دما و صدا می‌شود.
• کاهش دبی
  گرفتگی مسیر مکش، فرسودگی پروانه یا ورود هوا به سیستم از دلایل اصلی کاهش آبدهی پمپ هستند.
• افت فشار
  کاهش هد خروجی معمولاً به دلیل سایش قطعات داخلی، کاویتاسیون یا انتخاب نامناسب پمپ رخ می‌دهد.
• هوا گرفتن پمپ
  ورود هوا به مسیر مکش مانع عملکرد صحیح پمپ شده و در بسیاری از موارد از انتقال سیال جلوگیری می‌کند.
• شکست شفت
  بارگذاری بیش از حد، عدم هم‌محوری موتور و پمپ یا ارتعاشات شدید می‌تواند باعث شکست شفت شود.

سرویس و نگهداری پمپ گریز از مرکز چگونه است؟

انجام سرویس‌های دوره‌ای، مهم‌ترین عامل افزایش عمر مفید پمپ گریز از مرکز و حفظ راندمان آن است. بازرسی منظم قطعات و رفع ایرادهای جزئی، از بروز خرابی‌های پرهزینه جلوگیری می‌کند.

• روانکاری قطعات متحرک
  استفاده از روانکار مناسب، اصطکاک را کاهش داده و عمر یاتاقان‌ها را افزایش می‌دهد.
• تنظیم کوپلینگ
  هم‌راستا بودن موتور و پمپ از ایجاد لرزش، استهلاک و شکست شفت جلوگیری می‌کند.
• بررسی لرزش و صدا
  افزایش غیرعادی لرزش یا صدا می‌تواند نشانه خرابی قطعات داخلی یا عدم بالانس سیستم باشد.
• تعویض مکانیکال سیل
  در صورت مشاهده نشتی یا کاهش عملکرد آب‌بندی، سیل باید در زمان مناسب تعویض شود.
• کنترل یاتاقان‌ها
  بررسی دمای کارکرد، میزان روانکاری و وضعیت ظاهری یاتاقان‌ها از خرابی‌های ناگهانی جلوگیری می‌کند.
• بازدید پروانه
  پروانه باید به‌صورت دوره‌ای از نظر سایش، رسوب، خوردگی یا شکستگی بررسی و در صورت نیاز تعمیر یا تعویض شود.

جمع‌بندی

پمپ گریز از مرکز چیست؟ پاسخ این سؤال را می‌توان در عملکرد ساده اما بسیار مؤثر این تجهیز خلاصه کرد، پمپی که با استفاده از نیروی گریز از مرکز، انرژی مکانیکی را به انرژی هیدرولیکی تبدیل کرده و امکان انتقال انواع سیالات را در صنایع مختلف فراهم می‌کند. شناخت نحوه عملکرد، اجزای اصلی، انواع، مزایا، محدودیت‌ها و کاربردهای این پمپ‌ها، به انتخاب مناسب‌ترین مدل برای هر پروژه کمک می‌کند. همچنین توجه به عواملی مانند راندمان، کیفیت قطعات، استانداردهای ساخت و خدمات پس از فروش، نقش مهمی در کاهش هزینه‌های بهره‌برداری و افزایش طول عمر تجهیزات دارد. با انجام سرویس و نگهداری منظم نیز می‌توان از بروز بسیاری از خرابی‌های رایج جلوگیری کرد و عملکرد پمپ را در بالاترین سطح حفظ نمود.

سوالات متداول

1. مهم‌ترین قطعه در پمپ گریز از مرکز کدام است؟

پروانه یکی از مهم‌ترین قطعات پمپ گریز از مرکز است؛ زیرا وظیفه انتقال انرژی به سیال و ایجاد جریان را بر عهده دارد. انتخاب نوع و جنس پروانه، مانند پروانه پمپ استیل، بر عملکرد و طول عمر پمپ تأثیر زیادی دارد.

2.  تفاوت پمپ سانتریفیوژ و پمپ گریز از مرکز چیست؟

هیچ تفاوتی بین این دو وجود ندارد. پمپ سانتریفیوژ همان پمپ گریز از مرکز است و تنها تفاوت آن‌ها در نام‌گذاری فارسی و انگلیسی این تجهیز است.

3. پمپ گریز از مرکز برای چه سیالاتی مناسب است؟

این پمپ‌ها بیشتر برای انتقال آب، مواد شیمیایی رقیق، روغن‌های سبک، سیالات صنعتی و مایعات با ویسکوزیته پایین تا متوسط استفاده می‌شوند.

4. تفاوت پمپ جریان محوری و پمپ جریان شعاعی چیست؟

در پمپ جریان محوری، سیال موازی محور شفت حرکت می‌کند و برای دبی‌های بالا و فشار کم مناسب است؛ اما در پمپ جریان شعاعی، سیال با زاویه بیشتری از پروانه خارج شده و فشار بالاتری تولید می‌شود.

5. پمپ گریز از مرکز جریان مختلط چه کاربردی دارد؟

پمپ گریز از مرکز جریان مختلط ترکیبی از ویژگی‌های پمپ‌های شعاعی و محوری دارد و برای کاربردهایی که به دبی زیاد و فشار متوسط نیاز دارند، مانند کشاورزی و سیستم‌های آب و فاضلاب، استفاده می‌شود.

6. چرا پمپ گریز از مرکز دچار کاویتاسیون می‌شود؟

کاویتاسیون معمولاً به دلیل کاهش فشار در قسمت مکش، انتخاب نامناسب پمپ، کمبود سیال یا شرایط نامناسب نصب ایجاد می‌شود و می‌تواند باعث آسیب به پروانه و کاهش راندمان شود.

7. آیا پمپ گریز از مرکز برای سیالات غلیظ مناسب است؟

خیر، با افزایش ویسکوزیته سیال، راندمان پمپ کاهش پیدا می‌کند. برای سیالات بسیار غلیظ معمولاً پمپ‌های جابه‌جایی مثبت انتخاب مناسب‌تری هستند.
