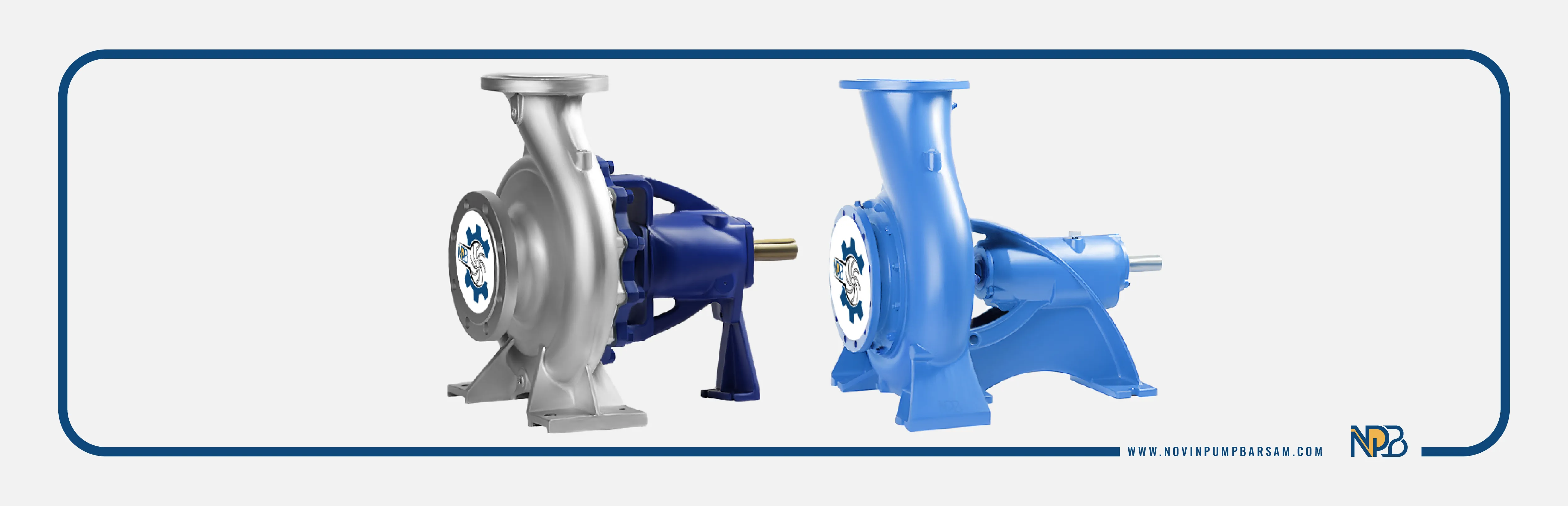

راهنمای انتخاب پمپ گریز از مرکز

پمپ گریز از مرکز نوعی ماشین مکانیکی است که به منظور انتقال سیالات مورداستفاده قرار می‌گیرد. در پمپ اتا سیال به صورت گردشی درون پمپ قرار می گیرد و توسط نیروی مکانیکی جا به جا می‌گردد. این پمپ‌‌ها بهترین گزینه برای انتقال آب یا مایعات رقیق با دبی زیاد، هستند. در این مقاله با پمپ اتا بیشتر آشنا می شویم بنابراین چنانچه قصد خرید پمپ گریز از مرکز را دارید تا انتهای این مطلب با ما همراه باشید.

پمپ گریز از مرکز چیست؟

قبل از آنکه به موضوع اصلی مقاله یعنی راهنمای انتخاب پمپ اتا بپردازیم بهتر است اطلاعات کافی در رابطه با آن کسب کنیم. پمپ‌های سانتریفیوژ یکی از مهم‌ترین ابزارهای صنعتی جهت جابه‌جایی مایعات در صنایع مختلف مورد استفاده قرار می‌گیرند. این پمپ‌ها به علت داشتن طراحی خاص، کارایی زیاد و توانایی انتقال حجم زیاد مایعات در فشارهای متفاوت، به صورت گسترده‌ای در کارخانه‌ها، پالایشگاه‌ها، تأسیسات آب و فاضلاب و سایر صنایع استفاده می‌شوند.

اجزای تشکیل دهنده پمپ های گریز از مرکز عبارتنداز:

• بدنه پمپ
• محرک یا موتور پمپ
• شفت
• پروانه
• یاتاقان
• کوپلینگ
• غلاف ها
• محفظه مکش
• محفظه رانش
• آب‌بند

برای انتخاب پمپ گریز از مرکز چه اطلاعاتی لازم است؟

انتخاب پمپ گریز از مرکز مناسب زمانی دقیق انجام می‌شود که شرایط کاری پمپ از قبل مشخص باشد. صرفاً دانستن توان موتور یا اندازه ورودی و خروجی برای انتخاب یک مدل مناسب کافی نیست؛ زیرا عملکرد پمپ گریز از مرکز به عواملی مانند میزان جریان مورد نیاز، ارتفاع انتقال سیال، نوع سیال و شرایط نصب بستگی دارد. پیش از خرید، بهتر است اطلاعات زیر مشخص شود:

دبی مورد نیاز

دبی نشان می‌دهد پمپ باید در یک بازه زمانی مشخص چه مقدار سیال را جابه‌جا کند و معمولاً با واحدهایی مانند مترمکعب بر ساعت یا لیتر بر دقیقه بیان می‌شود. تعیین دبی مورد نیاز، یکی از اولین مراحل انتخاب پمپ است و باید بر اساس میزان مصرف یا نیاز سیستم محاسبه شود.

هد یا ارتفاع کل

هد بیانگر توانایی پمپ برای انتقال سیال در برابر ارتفاع و مقاومت موجود در مسیر است. در محاسبه هد باید علاوه بر اختلاف ارتفاع مبدأ و مقصد، افت فشار ناشی از طول لوله، زانوها، شیرآلات و سایر تجهیزات نیز در نظر گرفته شود. انتخاب پمپی با هد نامناسب می‌تواند باعث کاهش عملکرد یا افزایش مصرف انرژی شود.

نوع و مشخصات سیال

نوع سیالی که قرار است پمپاژ شود، در انتخاب مدل و جنس قطعات پمپ اهمیت زیادی دارد. آب تمیز، آب دارای ذرات، سیالات خورنده یا سیالات با ویسکوزیته متفاوت، نیازهای یکسانی ندارند. بنابراین باید مشخصات سیال، میزان ذرات، خورندگی و ویسکوزیته آن پیش از انتخاب بررسی شود.

دمای سیال

دمای سیال می‌تواند روی انتخاب جنس بدنه، پروانه، آب‌بندی و سایر اجزای پمپ تأثیر بگذارد. به همین دلیل در کاربردهایی که سیال دمای بالایی دارد، باید محدوده دمای کاری پمپ و تجهیزات آب‌بندی آن با شرایط سیستم مطابقت داشته باشد.

فشار کاری

فشار مورد نیاز سیستم، به‌خصوص در مدارهای صنعتی و تأسیساتی، یکی دیگر از اطلاعات مهم برای انتخاب پمپ است. فشار کاری باید متناسب با مشخصات فنی پمپ و سایر اجزای سیستم باشد تا عملکرد دستگاه در شرایط کاری مورد انتظار دچار مشکل نشود.

شرایط مکش

شرایط مکش شامل عواملی مانند ارتفاع مکش، طول و قطر لوله مکش، تعداد اتصالات و وضعیت قرارگیری پمپ نسبت به سطح سیال است. این شرایط باید به‌گونه‌ای بررسی شود که پمپ با کمبود فشار در ورودی مواجه نشود و احتمال بروز کاویتاسیون کاهش پیدا کند. بررسی NPSH در این مرحله اهمیت ویژه‌ای دارد.

ساعات کارکرد

میزان و الگوی استفاده از پمپ نیز در انتخاب آن مؤثر است. پمپی که به‌صورت مداوم و چند شیفت در روز کار می‌کند، باید از نظر دوام، موتور، آب‌بندی و شرایط کاری متناسب با این میزان استفاده انتخاب شود. در مقابل، برای کاربردهای مقطعی ممکن است انتخاب متفاوتی مناسب باشد.

نوع نصب

نحوه نصب پمپ، فضای موجود، وضعیت لوله‌کشی و محل قرارگیری موتور و پمپ باید پیش از خرید مشخص شود. بعضی مدل‌ها برای نصب افقی و برخی تجهیزات برای شرایط نصب خاص طراحی شده‌اند. هماهنگی ابعاد پمپ با فضای نصب و مسیر لوله‌کشی نیز از بروز مشکلات هنگام راه‌اندازی جلوگیری می‌کند.

توان و دور موتور

توان و دور موتور باید متناسب با دبی، هد و شرایط کاری پمپ انتخاب شود. انتخاب موتور با توان بیش از نیاز الزاماً به معنی عملکرد بهتر نیست و می‌تواند مصرف انرژی و هزینه‌های بهره‌برداری را افزایش دهد. به همین دلیل بهتر است توان موتور پس از تعیین نقطه کاری پمپ و بررسی منحنی عملکرد آن مشخص شود.

در نهایت، مجموعه این اطلاعات باید در کنار یکدیگر بررسی شود تا نقطه کاری مناسب پمپ مشخص شود. هرچه اطلاعات اولیه دقیق‌تر باشد، انتخاب پمپ گریز از مرکز مناسب‌تر خواهد بود و احتمال انتخاب مدلی با عملکرد ضعیف، مصرف انرژی بالا یا استهلاک زودهنگام کاهش پیدا می‌کند.

انواع پمپ‌های گریز از مرکز

1. پمپ حلزونی: به علت طراحی حلزونی شکل در قسمت بدنه پمپ از این نام برای این پمپ استفاده می کنند.
2. پمپ گریز از مرکز عمودی و افقی: تفاوت این 2پمپ در نحوه نصب آن‌ها است. عموما پمپ های گریز از مرکز به صورت افقی قابل بهره وری هستند. ولی در بخش هایی که کمبود فضا دیده می‌شود می‌توان پمپ های عمودی را جایگرین پمپ های افقی کرد. البته در این رابطه به مشورت با متخصصین نوین پمپ برسام نیاز می‌باشد.
3. پمپ های گریز از مرکز جریان محوری: در پمپ های گریز از مرکز جریان محوری که با نام پمپ های ملخی نیز آن را می شناسند از پره های ملخی استفاده می شود. معمولا افزایش فشار سیال از طریق نیروی بالابری که توسط تیغه ها تامین می شود، انجام می گیرد. جریان به صورت موازی وارد پمپ شده و تقریبا به همان صورت موازی از پمپ خارج می‌گردد.
4. پمپ گریز از مرکز جریان مختلط: در پمپ اتا جریان مختلط با استفاده از پروانه های جریان مختلط و بهره مندی از نیری گریز از مرکز و نیروی بالابری که از طریق تیغه های پروانه به وجود می آیند پمپاژ می شوند. جریان در این پمپ ها به صورت موازی وارد پمپ می شود و با زاویه ای بین 0 الی 90 درجه از پمپ خارج می شود.
5. پمپ گریز از مرکز جریان شعاعی: پمپ های گریز از مرکز معمولا با این نوع پروانه ها تولید می شود. در پمپ های جریان شعاعی تنها نیرویی که جهت افزایش فشار سیال از آن بهره گرفته می شود نیروی گریز از مرکز است.

مزایای مهم پمپ های گریز از مرکز

در بخش با مزایای مهم پمپ اتا آشنا خواهیم می‌شویم:

• طراحی و تولید این پمپ‌های گریز از مرکز با استفاده از تکنولوژی های به روز و با بهترین کیفیت انجام می گیرد.
• این پمپ‌ ها دارای قابلیت جابه‌جایی سیالات در حجم های بالا و فشارهای متوسط هستند.
• پمپ‌های گریز از مرکز عملکرد خود را با پایین ترین صدا و ارتعاش انجام می دهند.
• راه اندازی و نصب این پمپ‌ها، بسیار آسان و سریع صورت می‌گیرد.
• پمپ‌های گریز از مرکز در شرایط سخت آب و هوایی نیز دارای بهترین عملکرد هستند.
• این پمپ‌ ها قابلیت تنظیم فشار و جریان سیال را توسط ورودی ها و خروجی های مختلف فراهم می کنند.

راهنمای انتخاب پمپ گریز از مرکز

نخستین قدم در انتخاب پمپ اتا، انتخاب پمپ از بین مدل های مختلف پمپ هایی است که توسط شرکت نوین پمپ برسام تولید می شود. پمپ های آب در هر نوعی مشخصه هایی دارند که لازم است در انتخاب پمپ در نظر گرفته شوند. مشخصاتی که در رابطه با انتخاب پمپ حتما باید در نظر گرفته شود عبارتند از:

• ارتفاع: این مورد به عنوان یکی از فاکتورهایی است که در انتخاب پمپ در نظر گرفته می شود و در واقع میزان ارتفاعی که پمپ قادر است آب را بالا بکشد است.
• میزان آبدهی پمپ: این مورد حجم آبی است که پمپ قادر است بین دو نقطه جابه جا کند که بر اساس دو مقدار متر مکعب بر ساعت و یا لیتر بر دقیقه گفته می شود.
• لوله مکش و رانش پمپ: این مورد بخش هایی هستند که به ترتیب برای هدایت سیال به داخل پمپ و هدایت سیال از پمپ به قسمت مورد نظر استفاده می‌شود. قطر این لوله ها باید به درستی انتخاب شود که بر حسب اینچ بیان می شوند.
• پروانه: مهم ترین عنصر در انتقال سیال، پروانه پمپ اتا می باشد. پروانه با چرخش خود نیروی لازم را جهت انتقال سیال تولید می‌کند.
• قیمت: تمامی موارد گفته شده در راهنمای انتخاب پمپ بر روی قیمت قیمت آن موثر هستند. افزایش و یا کاهش راندمان پمپ، تغیر دور موتور، تغییر جنس قطعات و فرآیند شاسی کوپله کردن در صورت تقاضا باعث تغییر قیمت پمپ اتا می‌شوند.

پیش از انتخاب پمپ گریز از مرکز، فضای مورد نیاز برای آن را ارزیابی کنید تا ابعاد پمپ را با توجه به فضای قرار گیری آن، انتخاب کنید. انتخاب پمپ اتا باید براساس نوع کارکرد (در کارخانه، کارگاه و محیط های صنعتی) صورت گیرد. به طور معمول پمپ های طراحی شده برای مکان های صنعتی، امکانات بیشتری دارند و از قدرت انتقال مواد سیال بیشتری برخوردارند.

در صورت استفاده از این پمپ ها در فضای بسته، انواع کم صداتر آن را تهیه کنید. هنگام خرید حتما به وزن و ارتفاع پمپ، قطر لوله های ورودی و خروجی، جنس بدنه پمپ، جنس شفت و مشخصات موتور پمپ که شامل سرعت و توان آن است، دقت داشته باشید.

سخن پایانی

انتخاب درست پمپ اتا به شما کمک می کند تا از آسیب به پمپ جلوگیری کرده و به طول عمر بیشتر پمپ کمک کنید به همین علت باید ابتدا از شرایط کلی پمپ آگاهی داشته باشید و پس از آن با مطالعه راهنمای انتخاب پمپ اتا پمپ مورد نظر خود را انتخاب کنید.

سوالات متداول

1. برای انتخاب پمپ گریز از مرکز چه اطلاعاتی لازم است؟

برای انتخاب مدل مناسب، باید دبی مورد نیاز، هد یا ارتفاع کل، نوع و دمای سیال، فشار کاری، شرایط مکش، ساعات کارکرد و نوع نصب مشخص باشد. این اطلاعات برای تعیین نقطه کاری و انتخاب پمپ متناسب با شرایط سیستم ضروری هستند.

2. دبی و هد مناسب پمپ گریز از مرکز چگونه تعیین می‌شود؟

دبی بر اساس میزان سیال مورد نیاز سیستم و هد با توجه به اختلاف ارتفاع، افت فشار مسیر، طول لوله و تجهیزات موجود محاسبه می‌شود. ترکیب صحیح این دو پارامتر، پایه اصلی انتخاب پمپ مناسب است.

3. آیا انتخاب پمپ گریز از مرکز فقط بر اساس توان موتور امکان‌پذیر است؟

خیر. توان موتور به‌تنهایی معیار مناسبی برای انتخاب پمپ نیست. ابتدا باید دبی، هد و شرایط کاری مشخص شود و سپس بر اساس منحنی عملکرد پمپ، مدل مناسب و توان موتور انتخاب شود.

4. NPSH چه تأثیری در انتخاب پمپ گریز از مرکز دارد؟

NPSH نشان‌دهنده شرایط فشار در بخش مکش پمپ است و باید به‌درستی بررسی شود. نامناسب بودن شرایط مکش و کافی نبودن NPSH می‌تواند باعث ایجاد کاویتاسیون، کاهش راندمان و آسیب به اجزای پمپ شود.

5. هنگام خرید پمپ گریز از مرکز به چه مشخصاتی توجه کنیم؟

علاوه بر دبی و هد، باید نوع سیال، دمای آن، جنس بدنه و پروانه، نوع آب‌بندی، دور و توان موتور، شرایط مکش و نحوه نصب بررسی شود. انتخاب پمپ بر اساس مجموعه این مشخصات، احتمال عملکرد نامناسب و هزینه‌های اضافی را کاهش می‌دهد.
