معرفی 7 تا از پمپ‌های مورد استفاده در پتروشیمی

پمپ یکی از تجهیزات حیاتی در صنعت پتروشیمی به شمار می‌آید و نقشی بی‌بدیل در فرآیندهای مختلف ایفا می‌کند. گستره کاربرد این دستگاه آن‌قدر وسیع است که از مصارف خانگی و کشاورزی گرفته تا پیچیده‌ترین واحدهای صنعتی همچون پتروشیمی، همواره در مرکز عملیات قرار دارد.

با این حال، در میان تمام این کاربردها، شناسایی و بررسی پرکاربردترین و ضروری‌ترین نوع پمپ پتروشیمی اهمیت ویژه‌ای پیدا می‌کند. به همین منظور، در این مقاله از نوین پمپ قصد داریم به معرفی انواع پمپ های صنعت پتروشیمی و نقش کلیدی هر یک در فرآیندهای پتروشیمی بپردازیم.

این مطلب می‌تواند به‌عنوان یک راهنمای جامع، دیدی روشن برای انتخاب و استفاده صحیح از پمپ‌ها در صنعت پتروشیمی در اختیار شما قرار دهد. پس با نوین پمپ همراه باشید تا در دنیای گسترده و پیچیده پتروشیمی، شناختی عمیق‌تر از پرکاربردترین پمپ‌های این صنعت به دست آورید.

اهمیت پمپ در صنعت پتروشیمی

کار پمپ در صنعت پتروشیمی، نفت و مشتقات آن به عنوان ماده اولیه برای تولید طیف گسترده‌ای از محصولات شیمیایی مورد استفاده قرار می‌گیرند. از آنجا که بیشتر این ترکیبات به شکل مایع هستند، انتقال و جابجایی مطمئن آن‌ها یکی از چالش‌های کلیدی در این صنعت به شمار می‌آید. در چنین شرایطی، پمپ‌ها به عنوان ابزار اصلی و حیاتی، نقشی تعیین‌کننده در فرآیند تأمین، توزیع و گردش مواد ایفا می‌کنند.

از میان انواع پمپ‌های مورد استفاده در پتروشیمی، پمپ‌های سانتریفیوژ و پمپ‌های جابجایی مثبت جایگاه ویژه‌ای دارند و در بسیاری از واحدها بدون جایگزین عمل می‌کنند. علاوه بر این، تنوع بالایی از تجهیزات همچون پمپ‌های دنده‌ای، پیستونی، پلانجری و اسکرو نیز در این صنعت کاربرد دارند که هر کدام با ویژگی‌ها و قابلیت‌های خاص خود، باعث افزایش بهره‌وری و بهبود عملکرد فرآیندها می‌شوند.

در صنعت نفت و گاز، انتخاب پمپ مناسب با توجه به نوع سیال، شرایط عملیاتی و ظرفیت مورد نیاز، اهمیت بسیاری دارد. یک انتخاب درست نه‌تنها موجب کارایی بالاتر می‌شود، بلکه عمر مفید تجهیزات را نیز به شکل قابل توجهی افزایش می‌دهد.

استانداردهای مورد استفاده در انواع پمپ در صنعت پتروشیمی

• API 610 برای پمپ‌های سانتریفیوژ در صنایع نفت، گاز و پتروشیمی
• API 674 برای پمپ‌های رفت‌وبرگشتی
• API 675 برای پمپ‌های تزریق کنترل‌شده
• API 676 برای پمپ‌های جابجایی مثبت روتاری

7 نوع از پمپ های پتروشیمی

در عملیات نفت و گاز، انتخاب پمپ مناسب کاملاً به ماهیت سیالی که باید منتقل شود و میزان جریان مورد نیاز بستگی دارد. به همین دلیل، برای پاسخگویی به این نیازها از انواع مختلف پمپ‌های صنعتی جهت انتقال مایعات در صنعت نفت، گاز و پتروشیمی استفاده می‌شود. پمپ‌ پتروشیمی به طور کلی در دو دسته اصلی پمپ‌های دینامیکی و پمپ‌های جابجایی مثبت قرار می‌گیرند.

یکی از پرکاربردترین پمپ‌ها در تمامی صنایع، به‌ویژه پتروشیمی و پالایشگاه‌ها، پمپ سانتریفیوژ یا گریز از مرکز است. در این میان، نوع جریان شعاعی آن به دلیل توانایی ایجاد هد بالا برای انتقال سیالات شیمیایی بیشترین استفاده را دارد.

علاوه بر این، پمپ‌های پیستونی، دیافراگمی و پلانجری که در گروه پمپ‌های رفت و برگشتی قرار می‌گیرند، به دلیل ویژگی‌های خاص خود سهم مهمی در پمپاژ مواد پتروشیمی ایفا می‌کنند. همچنین پمپ‌های دنده‌ای و پمپ‌های اسکرو (مونوپمپ) از جمله پمپ‌های روتاری پرکاربرد در صنایع شیمیایی محسوب می‌شوند.

به طور کلی، انواع پمپ های پتروشیمی مورد استفاده در صنایع نفت، گاز و پتروشیمی را می‌توان بر اساس طراحی و ساخت آن‌ها طبقه‌بندی کرده و در هفت دسته اصلی تقسیم نمود.

1. پمپ سانتریفیوژ
2. پمپ دیافراگم
3. پمپ دنده ‌ای
4. پمپ پلانجری
5. پمپ پیستونی
6. پمپ دوزینگ (پمپ تزریق)
7. مونو پمپ

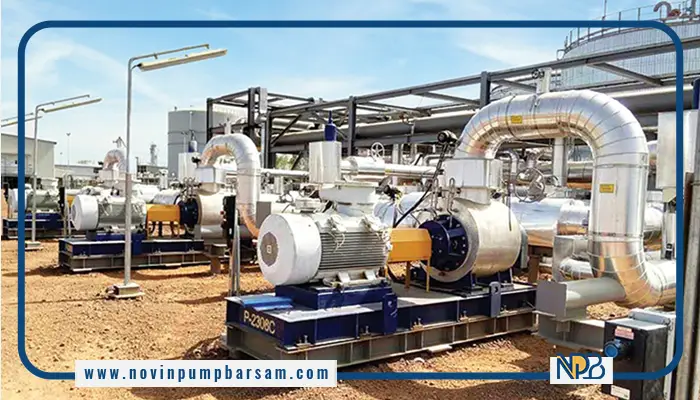

پمپ سانتریفیوژ پتروشیمی

پمپ سانتریفیوژ بیش از ۹۰ درصد پمپ‌های دسته دینامیکی را تشکیل می‌دهد و در صنعت پتروشیمی نیز به‌عنوان یکی از پرکاربردترین تجهیزات شناخته می‌شود. در این نوع پمپ، با استفاده از پروانه، سیال به حرکت درمی‌آید و به همین دلیل بیشترین کاربرد آن در پمپاژ سیالات با ویسکوزیته پایین است. از آنجایی که مواد شیمیایی تولیدشده در صنایع نفت و گاز غلظت‌های متفاوتی دارند، پمپ سانتریفیوژ گزینه‌ای ایده‌آل برای انتقال مواد با غلظت کم محسوب می‌شود.

انتقال موادی همچون رنگ‌های رقیق، محلول‌های ضدعفونی، کودهای مایع کشاورزی، مواد شوینده و بسیاری دیگر از ترکیبات شیمیایی، در واحدهای پتروشیمی به‌طور گسترده با استفاده از پمپ‌های سانتریفیوژ انجام می‌گیرد. به همین دلیل، انتخاب و خرید پمپ گریز از مرکز استیل می‌تواند راهکاری مطمئن و کاربردی برای افزایش راندمان و دوام سیستم‌های پمپاژ در صنایع پتروشیمی باشد.

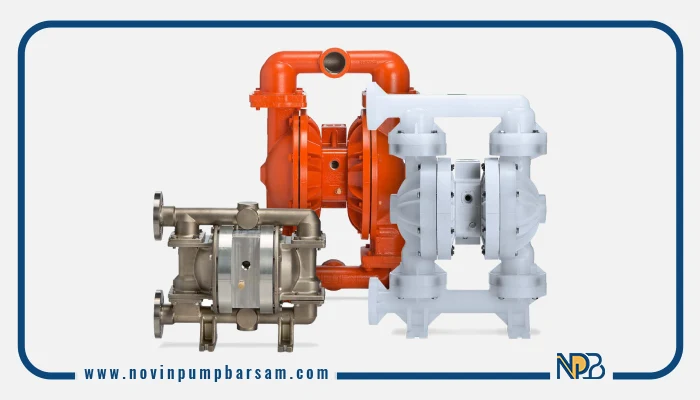

پمپ دیافراگمی پتروشیمی

پمپ دیافراگمی پتروشیمی یکی از انواع پمپ‌های جابجایی مثبت است که برای پمپاژ و انتقال سیالات شیمیایی، مواد خورنده و مایعات حاوی ذرات معلق مورد استفاده قرار می‌گیرد. این پمپ‌ها به دلیل برخورداری از ساختار آب‌بندی مناسب، جلوگیری از نشتی سیال، ایمنی عملیاتی بالا و مقاومت در برابر مواد شیمیایی، انتخابی قابل‌اعتماد برای استفاده در صنایع پتروشیمی به شمار می‌روند.

اساس عملکرد این تجهیزات بر پایه حرکت رفت‌وبرگشتی یک دیافراگم انعطاف‌پذیر است. در این مکانیزم، دیافراگم به کمک فشار هوای فشرده یا نیروی یک محرک مکانیکی حرکت می‌کند. با ایجاد حرکت در دیافراگم، سیال از طریق شیر ورودی به داخل محفظه مکش شده و در ادامه، از مسیر شیر خروجی به بیرون هدایت می‌شود. این ساختار امکان انتقال ایمن مواد اسیدی، خورنده و خطرناک را فراهم کرده و احتمال نشت سیال و آلودگی محیط اطراف را به حداقل می‌رساند.

علاوه بر مقاومت مناسب در برابر خوردگی و سایش، این پمپ‌ از یک صفحه انعطاف‌پذیر برای انجام مراحل مکش و تخلیه استفاده می‌کنند. هنگامی که حجم محفظه پمپ افزایش می‌یابد، فشار داخلی کاهش پیدا می‌کند و در نتیجه سیال از طریق ورودی به داخل محفظه کشیده می‌شود. در مرحله بعد، با حرکت دیافراگم در جهت مخالف، حجم محفظه کاهش یافته و مایع از طریق شیر خروجی تخلیه می‌شود. با بازگشت دیافراگم به موقعیت اولیه، این چرخه دوباره تکرار خواهد شد. چنین مکانیزمی امکان جابه‌جایی طیف متنوعی از سیالات صنعتی را فراهم می‌کند و پمپ دیافراگمی را به گزینه‌ای کاربردی برای فرآیندهای انتقال مواد در صنایع پتروشیمی تبدیل کرده است.

از مهم‌ترین مزایای پمپ دیافراگمی پتروشیمی می‌توان به قابلیت کارکرد در حالت خشک، تعمیر و نگهداری آسان، مقاومت در برابر مواد خورنده و توانایی انتقال سیالات با ویسکوزیته‌های مختلف اشاره کرد. همچنین به دلیل عدم نیاز به روانکاری داخلی، این پمپ‌ها دوام بالایی در برابر سایش و اثرات مواد شیمیایی دارند.

به طور معمول، این پمپ‌ها در بخش‌هایی از پتروشیمی که نیاز به انتقال دقیق مواد شیمیایی دارند، مانند تزریق افزودنی‌ها یا جابجایی اسیدها و حلال‌ها استفاده می‌شوند. از آنجا که امکان کنترل دقیق دبی در این پمپ‌ها وجود دارد، نقش مهمی در فرآیندهای حساس صنعتی ایفا می‌کنند.

انتخاب یک پمپ در صنایع پتروشیمی دیافراگمی مناسب برای پتروشیمی مستلزم بررسی عواملی همچون جنس دیافراگم، متریال بدنه، فشار و دبی مورد نیاز و سیستم کنترل است تا بیشترین بهره‌وری و بالاترین سطح ایمنی در سیستم‌های صنعتی حاصل شود.

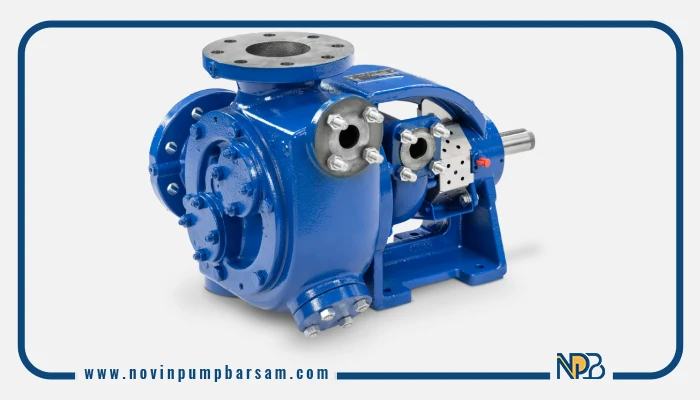

پمپ دنده‌ای پتروشیمی

پمپ دنده‌ای یکی از انواع پمپ‌های جابجایی مثبت است که با استفاده از دو چرخ‌دنده، عملیات انتقال سیال را انجام می‌دهد. این نوع پمپ به دلیل طراحی خاص خود، گزینه‌ای مناسب برای جابجایی سیالات با ویسکوزیته بالا مانند نفت خام به شمار می‌آید.

مکانیزم عملکرد پمپ دنده‌ای بر پایه حرکت دو دنده است که به صورت هماهنگ با یکدیگر درگیر شده و جریان سیال را از نقطه ورودی به خروجی منتقل می‌کنند. این دنده‌ها که بر روی شفت پمپ قرار دارند، با چرخش همزمان خود باعث مکش و سپس تخلیه سیال می‌شوند. در واقع، عملکرد مکش و دهش در این پمپ‌ها به کمک درگیری دقیق دنده‌ها صورت می‌گیرد.

یکی از مهم‌ترین ویژگی‌های پمپ‌های دنده‌ای، قابلیت ایجاد فشار بالا در حین انتقال سیال است. به همین دلیل، این پمپ‌ها برای جابجایی سیالات با ویسکوزیته بالا، سیالات دارای ذرات جامد و همچنین مواد شیمیایی با دما و فشار زیاد، کاربرد گسترده‌ای دارند.

در صنعت پتروشیمی، پمپ دنده‌ای نقش حیاتی در انتقال انواع مواد از جمله نفت خام، گازها، ترکیبات شیمیایی و حتی مواد سمی ایفا می‌کند. طراحی و ساخت این پمپ‌ها نیز بسته به نوع سیال، میزان فشار، شرایط دمایی و عوامل محیطی انجام می‌گیرد تا بهترین بازدهی و بیشترین دوام را فراهم آورد.

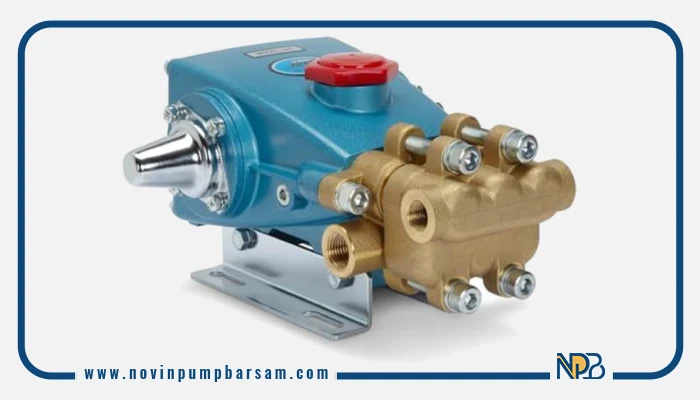

پمپ پلانجری پتروشیمی

پمپ پلانجری پتروشیمی یکی از انواع پمپ‌های جابجایی مثبت است که به دلیل توانایی تولید فشارهای بسیار بالا، جایگاه ویژه‌ای در فرآیندهای صنعتی و پتروشیمی دارد. این پمپ از نظر عملکرد مشابه پمپ پیستونی است، با این تفاوت که به جای پیستون از پلانجر برای انجام حرکت رفت و برگشتی استفاده می‌کند. در این مکانیزم، پلانجر کوچک درون سیلندر حرکت کرده و با اعمال فشار مستقیم، سیال را به سمت خروجی پمپ هدایت می‌کند. همین طراحی خاص موجب شده است که پمپ پلانجری بتواند مایعات با گرانروی‌های مختلف را پمپاژ کرده و در مواقع نیاز به فشار بالا، بهترین انتخاب باشد.

یکی از ویژگی‌های بارز پمپ پلانجری پتروشیمی، دقت بالای آن در کنترل میزان جریان سیال است. این دقت باعث می‌شود در فرآیندهایی نظیر تزریق مواد شیمیایی، پمپاژ هیدروکربن‌های سنگین و انتقال سیالات تحت فشار در خطوط لوله، به‌طور گسترده مورد استفاده قرار گیرد.

از دیگر مزایای این پمپ های صنعت پتروشیمی می‌توان به مقاومت بالای قطعات در برابر خوردگی اشاره کرد که آن را برای استفاده در محیط‌های اسیدی و قلیایی مناسب می‌سازد. همچنین، توانایی کارکرد در شرایط سخت عملیاتی مانند دماهای بالا و محیط‌های صنعتی دشوار، پمپ پلانجری را به تجهیزی قابل اعتماد تبدیل کرده است. سیستم آب‌بندی قدرتمند این پمپ نیز مانع نشتی شده و از هدررفت مواد ارزشمند جلوگیری می‌کند.

پمپ پیستونی پتروشیمی

پمپ پیستونی پتروشیمی یکی از انواع پمپ‌های جابجایی مثبت است که به دلیل توانایی تولید فشار بسیار بالا، کاربرد گسترده‌ای در انتقال سیالات با ویسکوزیته‌های مختلف و حتی مواد شیمیایی خورنده دارد. مکانیزم این پمپ بر اساس حرکت رفت و برگشتی یک یا چند پیستون است که با جابجایی حجم مشخصی از سیال، فشار مورد نیاز برای انتقال آن را ایجاد می‌کند. حرکت بالا و پایین پیستون باعث اعمال فشار مستقیم به سیال و جابجایی آن می‌شود.

پمپ‌های پیستونی به دلیل ساختار مقاوم خود، قادر به تحمل فشارهای بالا هستند و توانایی پمپاژ سیالات با غلظت زیاد را نیز دارند. همین ویژگی‌ها موجب شده تا این نوع پمپ به‌عنوان یکی از مقاوم‌ترین و قابل‌اعتمادترین تجهیزات پمپاژ در صنعت پتروشیمی شناخته شود.

ساختار اصلی این پمپ شامل یک سیلندر و پیستون متحرک است که با حرکت رفت و برگشتی خود فرآیند مکش و تخلیه سیال را انجام می‌دهد. به دلیل همین قابلیت، پمپ پیستونی پتروشیمی در فرآیندهایی نظیر تزریق مواد شیمیایی، انتقال روغن‌های سنگین و همچنین سیستم‌های هیدرولیکی، به طور گسترده مورد استفاده قرار می‌گیرد.

از دیگر مزایای پمپ پیستونی می‌توان به دقت بالا در کنترل دبی و فشار خروجی اشاره کرد. این ویژگی باعث می‌شود که در صنایع حساس پتروشیمی، جایی که تنظیم دقیق جریان ضروری است، گزینه‌ای ایده‌آل محسوب شود. همچنین، این پمپ‌ها در سیستم‌هایی که نیازمند فشار یکنواخت و مداوم هستند مانند انتقال سوخت‌های صنعتی، اسیدها و حلال‌های شیمیایی کاربرد فراوانی دارند.

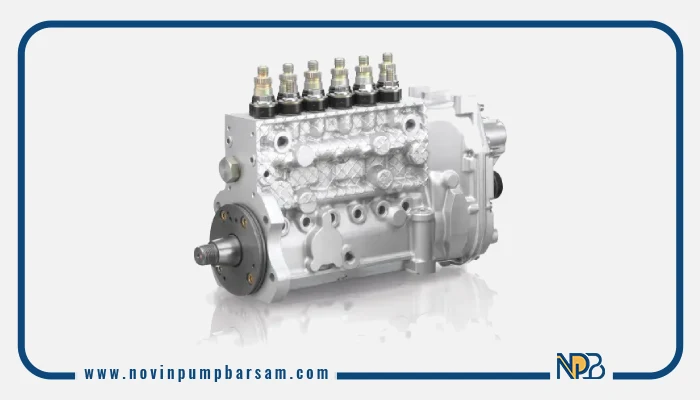

پمپ دوزینگ یا پمپ تزریق در پتروشیمی

بی‌تردید پمپ‌های دوزینگ از پرکاربردترین و ضروری‌ترین پمپ های صنعت پتروشیمی به شمار می‌روند. این پمپ‌ها که در دسته پمپ‌های جابجایی مثبت قرار می‌گیرند، برای انتقال و تزریق مقادیر دقیق و کنترل‌شده از مواد شیمیایی مورد استفاده قرار می‌گیرند.

اهمیت پمپ دوزینگ در پتروشیمی به دلیل نقش حیاتی آن در اندازه‌گیری دقیق و کنترل تزریق مواد شیمیایی است؛ چرا که این فرآیند تأثیر مستقیم بر کیفیت و راندمان تولید دارد. یکی از مزایای مهم این پمپ‌ها، قابلیت تنظیم دبی و فشار است که امکان تزریق مقادیر مختلف مواد در مراحل گوناگون فرآیند تولید را فراهم می‌کند.

با توجه به اینکه در صنایع پتروشیمی مواد سمی، خورنده، اسیدی و خطرناک به‌کار گرفته می‌شوند و همچنین ترکیب دقیق مواد برای تولید محصولات شیمیایی گوناگون ضروری است، استفاده از پمپ دوزینگ به یک ضرورت عملیاتی تبدیل شده است.

کاربردهای این پمپ تنها به پتروشیمی محدود نمی‌شود و در صنایعی مانند دارویی، غذایی و حوزه‌های وابسته به نفت و گاز نیز جایگاه ویژه‌ای دارد. در صنعت پتروشیمی، دوزینگ پمپ‌ها امکان ترکیب دقیق مواد شیمیایی را فراهم می‌آورند و همین ویژگی موجب شده است که به‌عنوان یکی از کلیدی‌ترین تجهیزات فرایندی شناخته شوند.

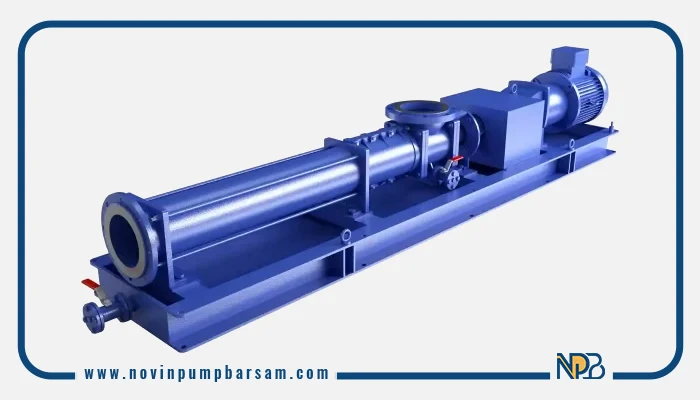

مونو پمپ

مونو پمپ یا پمپ اسکرو با چرخش الکتروموتور عمل می‌کند. در این فرآیند، حرکت ماردون فلزی داخل پمپ باعث می‌شود مایع در امتداد محور پمپ به جریان درآید. مونو پمپ‌ها در انواع مختلفی همچون عمودی، فوم بتن، لوله‌ای، دوزینگ و قیفی طراحی و تولید می‌شوند که بسته به نوع کاربرد، ویسکوزیته سیال و سرعت جریان مورد نیاز انتخاب می‌گردند.

ویژگی مهم مونو پمپ‌ها، قابلیت انتقال سیالات ویسکوز، خمیری و حتی حاوی ذرات جامد است. به همین دلیل این تجهیزات نه تنها در صنعت پتروشیمی، بلکه در حوزه‌های نساجی، دارویی، پلیمری و آرایشی–بهداشتی نیز کاربرد گسترده‌ای پیدا کرده‌اند.

 مقایسه انواع پمپ پتروشیمی

اهمیت انتخاب صحیح پمپ در صنعت پتروشیمی

پمپ در صنعت پتروشیمی نقشی کلیدی در انتقال و تأمین سیالات مختلف ایفا می‌کنند. بهره‌گیری از فناوری‌های نوین در طراحی و عملکرد این تجهیزات، به افزایش راندمان، کاهش هزینه‌ها و بهبود بهره‌وری کلی فرآیندها کمک می‌کند.

از سوی دیگر، انتخاب نادرست پمپ می‌تواند پیامدهای قابل توجهی به همراه داشته باشد؛ از جمله بروز مشکلات عملیاتی، افزایش نیاز به تعمیر و نگهداری و حتی ایجاد خطرات ایمنی. بنابراین، انتخاب صحیح پمپ نه تنها بر کارایی و ایمنی سیستم‌ها اثرگذار است، بلکه نقش مستقیمی در پایداری و بهره‌وری صنعت پتروشیمی ایفا می‌کند.

معیارهای انتخاب پمپ پتروشیمی

هنگام انتخاب پمپ باید چه عواملی بررسی شوند:

• نوع و ماهیت سیال
• دبی و هد مورد نیاز
• فشار و دمای عملیاتی
• ویسکوزیته سیال
• میزان خورندگی و وجود ذرات جامد
• جنس بدنه و قطعات در تماس با سیال
• شرایط محیطی و ایمنی محل نصب

سخن پایانی

پمپ‌ها ستون فقرات فرآیندهای صنعت پتروشیمی به شمار می‌روند و نقش آنها در انتقال، کنترل و مدیریت سیالات غیرقابل جایگزین است. از پمپ‌های سانتریفیوژ و دنده‌ای گرفته تا دیافراگمی، پیستونی، پلانجری و دوزینگ، هر کدام با ویژگی‌ها و کاربردهای خاص خود، به بهبود راندمان، ایمنی و بهره‌وری خطوط تولید کمک می‌کنند.

انتخاب صحیح پمپ مناسب، با توجه به نوع سیال، ویسکوزیته، فشار و شرایط محیطی، نه تنها عملکرد فرآیندها را بهینه می‌کند، بلکه خطرات عملیاتی را کاهش داده و عمر تجهیزات را افزایش می‌دهد. در این میان، تجهیزاتی مانند مونو پمپ، دوزینگ پمپ و پمپ‌های گریز از مرکز استیل، به دلیل کارایی بالا و قابلیت تحمل شرایط دشوار، به گزینه‌های کلیدی صنایع پتروشیمی تبدیل شده‌اند.

در نهایت، درک دقیق انواع پمپ‌ها و کاربردهای هر یک، همراه با انتخاب آگاهانه و استفاده از تجهیزات با کیفیت، راهکار موفقیت و پایداری در صنعت پتروشیمی است. با شناخت و بهره‌گیری صحیح از پمپ‌ها، می‌توان فرآیندهای تولید را بهینه، ایمن و اقتصادی کرد.

سوالات متداول

۱. پمپ پتروشیمی چیست و چرا اهمیت دارد؟

پمپ‌های پتروشیمی تجهیزات حیاتی برای انتقال، کنترل و مدیریت سیالات شیمیایی در واحدهای پتروشیمی هستند. انتخاب درست پمپ موجب افزایش راندمان، ایمنی و طول عمر تجهیزات می‌شود.

۲. پرکاربردترین پمپ‌ ها در پتروشیمی کدام است؟

پمپ‌های سانتریفیوژ و دوزینگ بیشترین کاربرد را دارند. پمپ‌های سانتریفیوژ برای سیالات با ویسکوزیته پایین و جریان بالا مناسب هستند، در حالی که پمپ‌های دوزینگ برای تزریق دقیق مواد شیمیایی حیاتی‌اند.

۳. تفاوت پمپ‌های جابجایی مثبت و دینامیکی چیست؟

• پمپ‌های دینامیکی (مثل سانتریفیوژ): انرژی به سیال منتقل شده و جریان ایجاد می‌کنند، مناسب برای حجم‌های زیاد و فشار متوسط.

• پمپ‌های جابجایی مثبت (مثل پیستونی، پلانجری، دوزینگ): حجم مشخصی از سیال را منتقل کرده و قادر به ایجاد فشار بالا هستند.

۴. مونو پمپ یا پمپ اسکرو چه کاربردی دارد؟

مونو پمپ‌ها برای انتقال سیالات ویسکوز، خمیری و حاوی ذرات جامد کاربرد دارند و در صنایع پتروشیمی، نساجی، دارویی و پلیمری مورد استفاده قرار می‌گیرند.

۵. پمپ دیافراگمی چه مزایایی دارد؟

پمپ دیافراگمی بدون نشتی، مقاوم در برابر مواد خورنده و قابل استفاده در شرایط سخت عملیاتی است. قابلیت کنترل دقیق دبی و فشار آن، این پمپ را برای تزریق مواد شیمیایی حساس ایده‌آل می‌کند.

۶. هنگام خرید پمپ پتروشیمی باید به چه نکاتی توجه کرد؟

• نوع سیال و ویسکوزیته

• فشار و دبی مورد نیاز

• شرایط دمایی و محیطی

• جنس متریال و مقاومت در برابر خوردگی

• نیاز به سیستم کنترل دبی و فشار

۷. آیا همه پمپ‌ها در صنایع مختلف پتروشیمی قابل استفاده‌اند؟

خیر. هر پمپ بسته به نوع سیال، فشار، دبی و شرایط عملیاتی کاربرد مخصوص خود را دارد و انتخاب نادرست می‌تواند باعث کاهش بهره‌وری یا آسیب به تجهیزات شود.

۸. چرا خرید پمپ گریز از مرکز استیل توصیه می‌شود؟

پمپ‌های گریز از مرکز استیل به دلیل مقاومت بالا در برابر خوردگی و مواد شیمیایی، طول عمر زیاد و عملکرد مطمئن، گزینه‌ای مناسب برای انتقال سیالات شیمیایی در واحدهای پتروشیمی هستند.
