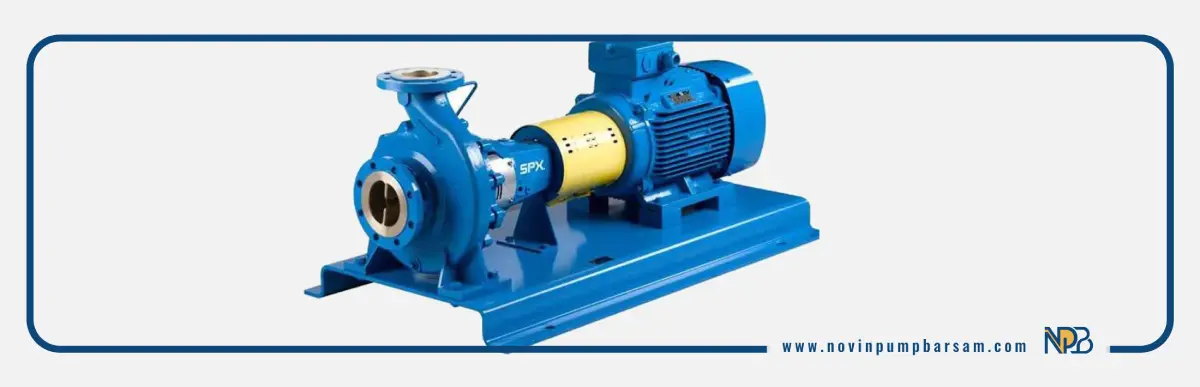

پمپ گریز از مرکز جریان شعاعی چیست؟

پمپ گریز از مرکز جریان شعاعی یکی از رایج‌ترین انواع پمپ‌های سانتریفیوژ است که برای انتقال سیالات در سیستم‌هایی با هد بالا و دبی متوسط یا کم به کار می‌رود. در این پمپ، سیال از امتداد محور پروانه وارد شده و پس از دریافت انرژی، به صورت شعاعی از مرکز پروانه به سمت خروجی حرکت می‌کند. این ساختار باعث افزایش فشار سیال شده و آن را به گزینه‌ای مناسب برای صنایع، تأسیسات، کشاورزی، نیروگاه‌ها و خطوط انتقال تبدیل کرده است.

اگرچه اساس عملکرد این پمپ ساده به نظر می‌رسد، اما عواملی مانند نوع پروانه، طراحی محفظه حلزونی، مشخصات فنی و شرایط بهره‌برداری، تأثیر مستقیمی بر راندمان و طول عمر آن دارند. در ادامه با نحوه عملکرد، قطعات، کاربردها، مزایا و نکات مهم انتخاب این نوع پمپ آشنا خواهید شد.

پمپ گریز از مرکز جریان شعاعی چیست؟

پمپ گریز از مرکز جریان شعاعی رایج‌ترین نوع پمپ سانتریفیوژ است که در آن سیال از امتداد محور پروانه وارد پمپ شده و پس از چرخش پروانه، به صورت شعاعی از مرکز به سمت محیط آن هدایت می‌شود. انرژی مکانیکی ایجادشده توسط الکتروموتور، ابتدا سرعت سیال را افزایش می‌دهد و سپس این انرژی در محفظه خروجی به فشار تبدیل می‌شود. به همین دلیل، این پمپ‌ها برای کاربردهایی که به فشار بالا و دبی متوسط یا کم نیاز دارند، انتخاب مناسبی هستند.

در مقایسه با سایر انواع پمپ‌های گریز از مرکز، مدل جریان شعاعی هد بیشتری تولید می‌کند و به همین دلیل در سیستم‌های انتقال آب، تأسیسات صنعتی، ایستگاه‌های پمپاژ و بسیاری از فرآیندهای صنعتی کاربرد گسترده‌ای دارد. عملکرد و راندمان این پمپ نیز تا حد زیادی به طراحی پروانه، قطر آن و شرایط کاری سیستم بستگی دارد.

بیشتر بخوانید: پمپ گریز از مرکز چیست؟ معرفی انواع و کاربردهای آن

عملکرد پمپ گریز از مرکز جریان شعاعی

عملکرد پمپ جریان شعاعی بر پایه تبدیل انرژی مکانیکی موتور به انرژی هیدرولیکی است. در این فرآیند، سیال ابتدا از دهانه مکش و در امتداد محور پروانه وارد پمپ می‌شود. با چرخش پروانه، انرژی جنبشی سیال به سرعت افزایش پیدا می‌کند و سپس هنگام عبور از مسیر خروجی، این انرژی به فشار تبدیل می‌شود.

در این نوع پمپ، سیال پس از ورود به مرکز پروانه، تحت تأثیر نیروی گریز از مرکز به سمت محیط پروانه هدایت شده و با زاویه ۹۰ درجه نسبت به محور از آن خارج می‌شود. این الگوی جریان، ویژگی اصلی پمپ‌های جریان شعاعی است و دلیل توانایی آن‌ها در ایجاد هد بالا محسوب می‌شود.

پس از خروج سیال از پروانه، وظیفه افزایش فشار بر عهده محفظه خروجی است. طراحی حلزونی یا دیفیوزر به گونه‌ای انجام می‌شود که سطح مقطع آن به‌تدریج افزایش یابد. این تغییر هندسی باعث کاهش سرعت جریان و تبدیل انرژی جنبشی به انرژی فشاری می‌شود. هرچه این فرآیند با راندمان بالاتری انجام شود، عملکرد پمپ نیز بهینه‌تر خواهد بود.

طراحی پروانه نیز تأثیر مستقیمی بر عملکرد پمپ دارد. پروانه‌ها از نظر نوع جریان به سه گروه شعاعی، محوری و مختلط تقسیم می‌شوند و هر یک برای محدوده مشخصی از هد و دبی طراحی شده‌اند. انتخاب صحیح نوع پروانه بر اساس شرایط کاری، علاوه بر افزایش راندمان، باعث کاهش استهلاک تجهیزات و مصرف انرژی خواهد شد.

در کنار عملکرد هیدرولیکی، عوامل مکانیکی نیز بر بازده پمپ اثر می‌گذارند. اصطکاک قطعات دوار، نشتی از محل آب‌بندی، سایش پروانه و یاتاقان‌ها و همچنین تلفات ناشی از جریان داخلی، همگی می‌توانند راندمان نهایی را کاهش دهند. به همین دلیل انجام سرویس‌های دوره‌ای، استفاده از قطعات استاندارد و انتخاب صحیح پمپ متناسب با نقطه کاری، نقش مهمی در افزایش طول عمر تجهیز و کاهش هزینه‌های بهره‌برداری دارد.

مشخصات فنی پمپ شعاعی

پمپ‌های گریز از مرکز جریان شعاعی به دلیل طراحی فشرده، راندمان مناسب و قابلیت کارکرد مداوم، یکی از پرکاربردترین تجهیزات انتقال سیال در صنایع مختلف هستند. ساختار این پمپ‌ها به گونه‌ای طراحی شده است که ضمن اشغال فضای کمتر، توانایی ایجاد هد بالا را نیز داشته باشند. انتخاب مشخصات فنی مناسب، نقش مهمی در عملکرد، طول عمر و میزان مصرف انرژی پمپ دارد.

یکی از مهم‌ترین بخش‌های این پمپ، پروانه است که بسته به نوع سیال و شرایط بهره‌برداری در مدل‌های باز، نیمه‌باز و بسته تولید می‌شود. هر یک از این پروانه‌ها برای کاربرد مشخصی طراحی شده‌اند و انتخاب نادرست آن‌ها می‌تواند باعث افت راندمان یا افزایش استهلاک تجهیزات شود. یکی از مدل‌های پرکاربرد در این دسته، پمپ گریز از مرکز اتا تیپ 250 است که به دلیل راندمان بالا، هد مناسب و دبی کارآمد، در بسیاری از پروژه‌های صنعتی مورد استفاده قرار می‌گیرد.

برخلاف بسیاری از پمپ‌های جابه‌جایی مثبت، پمپ‌های شعاعی معمولاً به گیربکس نیاز ندارند و نیروی محرکه را به صورت مستقیم از الکتروموتور دریافت می‌کنند. این ویژگی علاوه بر ساده‌تر شدن ساختار، هزینه‌های تعمیر و نگهداری را کاهش داده و قابلیت اطمینان سیستم را افزایش می‌دهد.

در طراحی این پمپ‌ها از مجاری هدایت سیال، پروانه‌هایی با تعداد پره‌های متناسب و مسیرهای هیدرولیکی بهینه استفاده می‌شود تا سیال با کمترین تلفات انرژی از ورودی به خروجی منتقل شود. به همین دلیل، این تجهیزات در بسیاری از کاربردهای صنعتی، تأسیساتی و کشاورزی عملکردی پایدار و اقتصادی دارند.

انتخاب مشخصات فنی مناسب باید بر اساس عواملی مانند نوع سیال، دبی موردنیاز، هد، دمای کاری، میزان ذرات معلق و شرایط محیطی انجام شود. این موضوع علاوه بر افزایش راندمان، از بروز کاویتاسیون، استهلاک زودرس و کاهش عمر مفید پمپ نیز جلوگیری می‌کند.
بیشتر بخوانید: تفاوت‌های بین پمپ گریز از مرکز و جابجایی مثبت

کاربردهای پمپ گریز از مرکز جریان شعاعی

پمپ‌های جریان شعاعی به دلیل توانایی تولید هد بالا، راندمان مناسب و هزینه نگهداری پایین، در بسیاری از صنایع مورد استفاده قرار می‌گیرند. این پمپ‌ها قابلیت تولید در مدل‌های تک‌مرحله‌ای و چندمرحله‌ای را دارند و با انتخاب صحیح پروانه و دیفیوزر، می‌توان عملکرد آن‌ها را متناسب با نیاز هر پروژه بهینه کرد. همچنین ساختار ساده و اتصال مستقیم به الکتروموتور باعث کاهش استهلاک و افزایش طول عمر تجهیزات می‌شود.

مهم‌ترین کاربردهای این پمپ عبارت‌اند از:

• انتقال آب در شبکه‌های آبرسانی شهری و صنعتی
• سیستم‌های آبیاری مزارع، باغ‌ها و زمین‌های کشاورزی
• ایستگاه‌های پمپاژ و خطوط انتقال سیالات
• صنایع معدنی و فرآوری مواد معدنی
• صنایع نفت، گاز و پتروشیمی
• نیروگاه‌ها و واحدهای صنعتی
• سیستم‌های تأمین فشار در ساختمان‌ها و مجتمع‌های بزرگ
• استفاده به عنوان پایه در طراحی پمپ‌های فشار قوی و پمپ‌های چندمرحله‌ای
• انتقال انواع سیالات تمیز یا با آلودگی کم در فرآیندهای صنعتی

انتخاب صحیح نوع پروانه پمپ، قطر آن و تعداد مراحل پمپ، تأثیر مستقیمی بر راندمان، دبی و هد خروجی دارد. به همین دلیل، تطبیق مشخصات فنی پمپ با شرایط واقعی پروژه، علاوه بر کاهش مصرف انرژی، موجب افزایش عمر مفید تجهیزات و کاهش هزینه‌های تعمیر و نگهداری خواهد شد.

مزایا و معایب پمپ گریز از مرکز جریان شعاعی

پمپ‌ جریان شعاعی به دلیل ساختار ساده، راندمان مناسب و قابلیت تولید هد بالا، یکی از پرکاربردترین انواع پمپ‌های صنعتی محسوب می‌شوند. با این حال، مانند هر تجهیز دیگری، این پمپ‌ها نیز در کنار مزایای متعدد، محدودیت‌هایی دارند که باید هنگام انتخاب مورد توجه قرار گیرند.

مزایای پمپ جریان شعاعی

• توانایی تولید هد بالا در مقایسه با بسیاری از انواع پمپ‌های گریز از مرکز
• راندمان مناسب در کاربردهای با دبی کم تا متوسط
• طراحی ساده و هزینه پایین تعمیر و نگهداری
• اتصال مستقیم به الکتروموتور و عدم نیاز به گیربکس
• عملکرد یکنواخت و انتقال پیوسته سیال
• تنوع در طراحی پروانه برای شرایط کاری مختلف
• طول عمر بالا در صورت انتخاب صحیح و سرویس دوره‌ای
• امکان تولید در مدل‌های تک‌مرحله‌ای و چندمرحله‌ای برای دستیابی به فشارهای بالاتر

معایب پمپ جریان شعاعی

• مناسب نبودن برای انتقال سیالات با ویسکوزیته بسیار بالا
• کاهش راندمان در صورت کارکرد خارج از نقطه بهینه عملکرد (BEP)
• نیاز به هواگیری اولیه در بسیاری از مدل‌ها
• حساسیت به کاویتاسیون در صورت تأمین نشدن NPSH موردنیاز
• افت عملکرد هنگام پمپاژ سیالات دارای ذرات جامد زیاد، مگر در مدل‌های مخصوص

جدول مزایا و معایب این پمپ

قطعات اصلی پمپ گریز از مرکز جریان شعاعی و وظیفه هر کدام

• پروانه: انتقال انرژی به سیال و ایجاد جریان شعاعی
• شفت: انتقال نیروی الکتروموتور به پروانه
• محفظه حلزونی: جمع‌آوری سیال خروجی و تبدیل بخشی از انرژی سرعت به فشار
• دیفیوزر: کاهش سرعت جریان و افزایش فشار خروجی
• مکانیکال سیل: جلوگیری از نشتی سیال در محل عبور شفت
• یاتاقان: کاهش اصطکاک و نگهداری شفت در موقعیت مناسب
• کوپلینگ: انتقال گشتاور از الکتروموتور به شفت پمپ
• الکتروموتور: تأمین نیروی محرکه موردنیاز برای عملکرد پمپ

در بسیاری از پروژه‌ها، کیفیت این قطعات تأثیر مستقیمی بر عملکرد و طول عمر تجهیز دارد. به همین دلیل، تهیه قطعات اصلی از نمایندگی نوین پمپ برسام می‌تواند از بروز خرابی‌های زودرس و هزینه‌های اضافی جلوگیری کند.

تفاوت پمپ گریز از مرکز جریان شعاعی با انواع دیگر

پمپ‌های گریز از مرکز بر اساس مسیر حرکت سیال به سه گروه اصلی تقسیم می‌شوند. هر یک از این مدل‌ها برای محدوده مشخصی از هد، دبی و شرایط کاری طراحی شده‌اند و انتخاب نادرست آن‌ها می‌تواند راندمان سیستم را کاهش دهد.

در پروژه‌هایی که هدف ایجاد فشار بالا و غلبه بر افت فشار خطوط انتقال است، پمپ جریان شعاعی معمولاً انتخاب مناسب‌تری نسبت به سایر مدل‌ها محسوب می‌شود.

نحوه انتخاب پمپ گریز از مرکز جریان شعاعی

برای انتخاب مناسب این پمپ، تنها توجه به ظرفیت یا توان موتور کافی نیست. بررسی شرایط بهره‌برداری باعث می‌شود پمپ با بیشترین راندمان و کمترین هزینه نگهداری کار کند.

پیش از انتخاب یا خرید پمپ گریز از مرکز، این موارد را بررسی کنید:

1. هد یا ارتفاع موردنیاز سیستم
2. دبی موردنیاز برای انتقال سیال
3. نوع، دما و ویسکوزیته سیال
4. جنس بدنه و پروانه متناسب با شرایط کاری
5. توان الکتروموتور و میزان مصرف انرژی
6. شرایط مکش و مقدار NPSH موردنیاز
7. امکان توسعه سیستم و نیاز به استفاده از پمپ چندمرحله‌ای

اگر برای انتخاب مدل مناسب یا خرید پمپ گریز از مرکز نیاز به مشاوره تخصصی دارید، بررسی دقیق مشخصات فنی و شرایط پروژه قبل از خرید، از تحمیل هزینه‌های اضافی در آینده جلوگیری خواهد کرد.

مشکلات رایج پمپ جریان شعاعی

مانند هر تجهیز صنعتی، این پمپ‌ها نیز در صورت انتخاب نادرست، نصب غیراصولی یا عدم سرویس منظم ممکن است با مشکلاتی مواجه شوند. شناسایی سریع این ایرادات از آسیب دیدن قطعات اصلی جلوگیری می‌کند.

رایج‌ترین مشکلات عبارت‌اند از:

• ایجاد کاویتاسیون به دلیل نامناسب بودن شرایط مکش
• کاهش دبی یا افت فشار خروجی
• لرزش و صدای غیرعادی هنگام کار
• نشتی از محل مکانیکال سیل
• افزایش دمای یاتاقان‌ها
• مصرف بیش از حد انرژی
• فرسودگی یا آسیب‌دیدگی پروانه در اثر سایش

بازدید دوره‌ای و تعویض به‌موقع قطعات مصرفی، نقش مهمی در حفظ راندمان و افزایش عمر مفید پمپ دارد.

جمع‌بندی

پمپ گریز از مرکز جریان شعاعی یکی از پرکاربردترین تجهیزات انتقال سیال برای سیستم‌هایی است که به هد بالا و عملکرد پایدار نیاز دارند. انتخاب صحیح مشخصات فنی، استفاده از قطعات باکیفیت و نگهداری اصولی، علاوه بر افزایش راندمان، هزینه‌های بهره‌برداری را نیز کاهش می‌دهد. همچنین در بسیاری از سیستم‌های تأسیساتی، این پمپ در کنار تجهیزاتی مانند پمپ سیرکولاتور برای تأمین نیازهای مختلف انتقال سیال به کار گرفته می‌شود. در صورت نیاز به مشاوره تخصصی و خرید از نوین پمپ برسام، بهتر است پیش از انتخاب نهایی، شرایط پروژه و مشخصات فنی سیستم به‌دقت بررسی شود.

سوالات متداول

1. پمپ جریان شعاعی چیست؟

این پمپ نوعی پمپ سانتریفیوژ است که سیال را از امتداد محور دریافت کرده و پس از عبور از پروانه، به صورت شعاعی به سمت خروجی هدایت می‌کند. این ساختار امکان تولید هد بالا را فراهم می‌کند.

2. مهم‌ترین مزیت پمپ گریز از مرکز جریان شعاعی چیست؟

توانایی ایجاد فشار بالا، راندمان مناسب، ساختار ساده و هزینه پایین تعمیر و نگهداری از مهم‌ترین مزایای این پمپ محسوب می‌شوند.

3. پمپ‌های جریان شعاعی در چه صنایعی کاربرد دارد؟

این پمپ در صنایع آب و فاضلاب، کشاورزی، نفت و گاز، پتروشیمی، نیروگاه‌ها، معادن، صنایع غذایی و بسیاری از سیستم‌های انتقال سیالات استفاده می‌شود.

4. مهم‌ترین عوامل مؤثر در انتخاب این پمپ کدام‌اند؟

هد، دبی، نوع سیال، دمای کاری، جنس قطعات، شرایط مکش، توان موتور و راندمان موردنیاز از مهم‌ترین معیارهای انتخاب هستند.

5. چگونه می‌توان عمر مفید پمپ را افزایش داد؟

نصب صحیح، سرویس دوره‌ای، جلوگیری از کاویتاسیون، استفاده از قطعات استاندارد و بهره‌برداری در محدوده نقطه بهینه عملکرد (BEP) مهم‌ترین عوامل افزایش طول عمر پمپ هستند.
