بوستر پمپ آتش نشانی چیست و چه کاربردی دارد؟

در هر مکان یا تأسیساتی که خطر آتش‌سوزی وجود داشته باشد، وجود یک سیستم آتش‌نشانی کارآمد و قدرتمند امری ضروری است. یکی از مهم‌ترین اجزای این سیستم، بوستر پمپ آتش‌نشانی است که نقش حیاتی در تأمین فشار مناسب آب برای خاموش کردن آتش دارد. این پمپ‌ها به طور خاص برای مواقع اضطراری طراحی می‌شوند و وظیفه دارند فشار آب را در شبکه آتش‌نشانی بالا ببرند تا دسترسی به آب کافی و مناسب در زمان بحران امکان‌پذیر باشد.

در بسیاری از تأسیسات بزرگ، این پمپ‌ها معمولاً در ایستگاه پمپاژ قرار می‌گیرند تا بتوانند آب را با فشار مناسب به تمامی نقاط موردنیاز ارسال کنند. به عبارتی دیگر، بوستر پمپ آتش‌نشانی قادر است فشار آب را در سیستم‌های آبیاری آتش‌نشانی افزایش دهد و جریان آب را با فشار یکنواختی در نقاط مختلف ساختمان‌ها فراهم کند. در ادامه این مقاله از نوین پمپ برسام به بررسی دقیق این موضوع که بوستر پمپ آتش‌نشانی چیست می‌پردازیم.

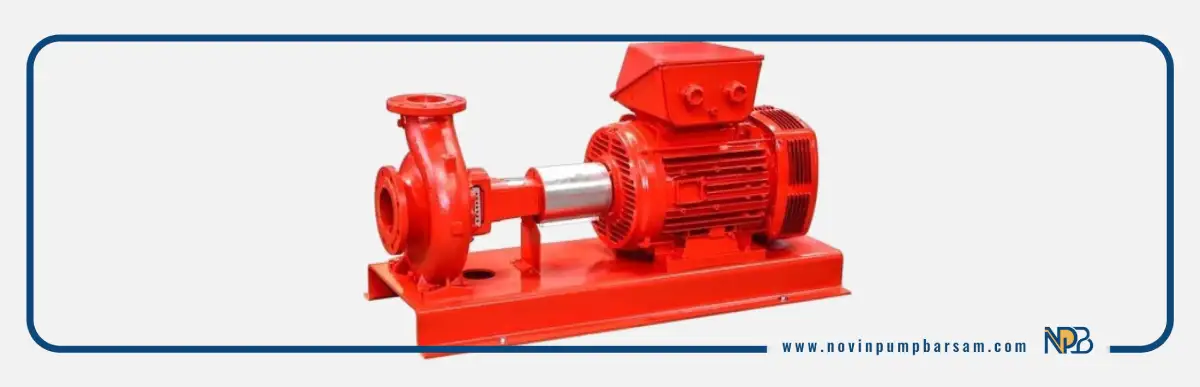

بوستر پمپ آتش نشانی چیست؟

بوستر نوعی تقویت کننده است که در کنار پمپ آتش نشانی  و در مخازن قرار می گیرد. ممکن است پمپ بتواند آب را به تمام جریانات ارسال کند اما فشار آن به حد کافی نباشد. در چنین شرایطی بوستر فشار و سرعت انتقال آب را چند برابر می کند. بوستر پمپ آتشنشانی یکی از مهم ترین تجهیزات اطفای حریق است. در بسیاری از مواقع آتش نشانان و سایر نیروی انسانی با بهره گیری از مخازن و شلنگ های آب آتش را خاموش می کنند. حال اگر فشار آب کم باشد پروسه خاموش کردن آتش آن طور که باید پیش نمی رود. بوستر ها معمولا در کنار دو پمپ و دو تابلوی برق جایگذاری می شوند.

کاربردهای بوستر پمپ آتش نشانی

کاربرد بوستر پمپ‌های آتش‌نشانی گسترده‌ است و براساس این کاربرد در جاهای مختلفی از این بوستر استفاده می‌شود.

1. در ساختمان‌های مرتفع، افزایش ارتفاع می‌تواند باعث افت فشار آب در طبقات مختلف شود. در چنین شرایطی، استفاده از بوستر پمپ آتش‌نشانی به تأمین فشار مورد نیاز و عملکرد مناسب سیستم اطفای حریق در تمام نقاط ساختمان کمک می‌کند.
2. در تأسیسات صنعتی که مصرف آب بالایی دارند، بوستر پمپ آتش‌نشانی وظیفه تأمین و حفظ فشار مورد نیاز شبکه آتش‌نشانی را بر عهده دارد. استفاده از این تجهیزات در صنایع بزرگ، برای اطمینان از عملکرد مؤثر و پایدار سیستم اطفای حریق اهمیت زیادی دارد.
3. در مناطقی که فشار شبکه آب پایین است، تأمین فشار مورد نیاز سیستم آتش‌نشانی می‌تواند با مشکل مواجه شود. بوستر پمپ آتش‌نشانی با افزایش فشار آب، امکان تأمین دبی و فشار مناسب و استفاده مؤثر از سیستم اطفای حریق را فراهم می‌کند.

نحوه عملکرد بوستر پمپ آتش نشانی

پس از آشنایی با اتصالات مهم بوستر پمپ، ممکن است این سؤال مطرح شود که نحوه عملکرد بوستر پمپ آتش نشانی چیست؟ بوستر پمپ آتش‌نشانی یکی از تجهیزات مهم سیستم اطفای حریق است که وظیفه تأمین فشار و دبی مورد نیاز شبکه را در شرایط اضطراری بر عهده دارد. این سیستم با تشخیص افت فشار در شبکه، پمپ‌ها را به‌صورت خودکار وارد مدار می‌کند. به‌طور کلی، فرآیند عملکرد آن شامل تشخیص افت فشار، راه‌اندازی پمپ، افزایش فشار و در صورت نیاز، فعال شدن پمپ‌های بیشتر است.

در ابتدا، با باز شدن شیرهای آتش‌نشانی یا فعال شدن تجهیزات اطفای حریق، فشار آب در شبکه کاهش پیدا می‌کند. زمانی که فشار به مقدار تعیین‌شده برسد، سیستم کنترل افت فشار را تشخیص داده و پمپ مربوطه را فعال می‌کند. این فرآیند باعث می‌شود آب مورد نیاز با فشار مناسب در اختیار بخش‌های مختلف شبکه آتش‌نشانی قرار گیرد.

با افزایش میزان مصرف آب، ممکن است یک پمپ به‌تنهایی قادر به تأمین فشار مورد نیاز نباشد. در این شرایط، پمپ‌های دیگر نیز مطابق تنظیمات سیستم وارد مدار می‌شوند تا فشار و دبی مورد نیاز شبکه حفظ شود. پس از کاهش مصرف آب و بازگشت فشار به محدوده تعیین‌شده، پمپ‌ها طبق منطق کنترلی سیستم از مدار خارج می‌شوند.

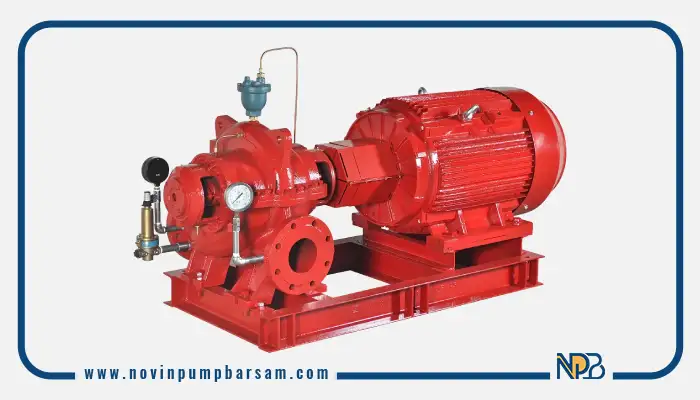

انواع بوستر پمپ آتش نشانی

در انتخاب بوستر پمپ آتش‌نشانی، باید نوع پمپ با نیازهای سیستم، میزان فشار و دبی مورد نیاز و شرایط محل نصب متناسب باشد. بوستر پمپ‌های آتش‌نشانی در مدل‌های مختلفی طراحی و تولید می‌شوند و هرکدام کاربرد و ویژگی‌های متفاوتی دارند. از مهم‌ترین انواع این تجهیزات می‌توان به موارد زیر اشاره کرد:

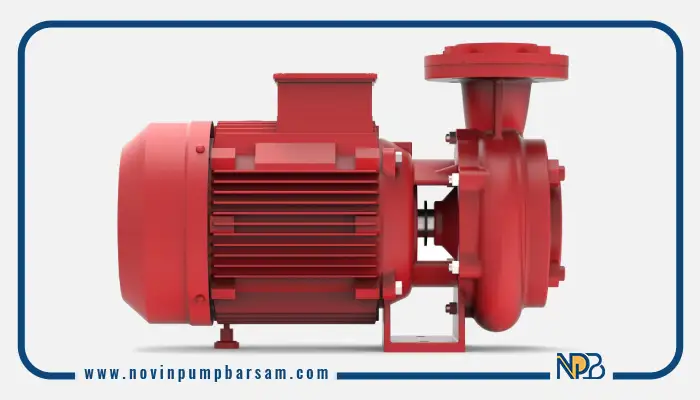

بوستر پمپ گریز از مرکز

یکی از پرکاربردترین انواع بوستر پمپ آتش‌نشانی، بوستر پمپ گریز از مرکز است. در این پمپ، پروانه با چرخش خود انرژی لازم را به آب منتقل کرده و موجب افزایش فشار و انتقال آن در شبکه می‌شود. ساختار مناسب و توانایی تأمین دبی و فشار مورد نیاز، باعث شده است این نوع پمپ در بسیاری از سیستم‌های آتش‌نشانی مورد استفاده قرار گیرد. همچنین در صورت انتخاب صحیح، می‌تواند برای تأمین حجم قابل‌توجهی از آب در زمان بروز حریق عملکرد مناسبی داشته باشد.

بوستر پمپ دنده‌ای

بوستر پمپ دنده‌ای نوع دیگری از پمپ‌های جابه‌جایی مثبت است که با استفاده از چرخش چرخ‌دنده‌ها، سیال را به حرکت درمی‌آورد. این ساختار امکان ایجاد جریان نسبتاً یکنواخت را فراهم می‌کند و در برخی کاربردهای خاص مورد استفاده قرار می‌گیرد. با این حال، انتخاب پمپ دنده‌ای برای سیستم آتش‌نشانی باید بر اساس الزامات فنی، نوع سیال، فشار و دبی مورد نیاز سیستم انجام شود.

اجزای اصلی بوستر پمپ آتش‌نشانی

اتصالات بوستر پمپ آتش‌نشانی از مجموعه‌ای از تجهیزات تشکیل شده‌اند که هرکدام وظیفه مشخصی در کنترل جریان، افزایش ایمنی و بهبود عملکرد سیستم دارند. انتخاب و نصب صحیح این اجزا اهمیت زیادی دارد، زیرا عملکرد مناسب بوستر پمپ و شبکه آتش‌نشانی به هماهنگی میان این تجهیزات وابسته است.

شیر قطع کن

شیر قطع کن برای متوقف کردن جریان آب در بخش مشخصی از سیستم استفاده می‌شود. این شیر هنگام انجام تعمیرات، سرویس دوره‌ای یا بروز شرایطی که نیاز به قطع موقت جریان وجود دارد، کاربرد دارد. استفاده صحیح از شیر قطع کن امکان جداسازی بخشی از سیستم را برای تعمیر یا بررسی فراهم می‌کند.

شیر یکطرفه

شیر یکطرفه از برگشت جریان آب در مسیر لوله‌کشی جلوگیری می‌کند. این تجهیز با توجه به جهت جریان، اجازه عبور آب را در یک مسیر می‌دهد و مانع بازگشت آن به سمت پمپ می‌شود. وجود شیر یکطرفه به حفظ عملکرد صحیح سیستم و جلوگیری از ایجاد جریان معکوس کمک می‌کند.

شیر صافی

شیر صافی برای جلوگیری از ورود ذرات و ناخالصی‌های موجود در آب به تجهیزات سیستم استفاده می‌شود. این قطعه با به دام انداختن ذرات معلق، از ورود آن‌ها به بخش‌های حساس پمپ و تجهیزات مرتبط جلوگیری می‌کند. در نتیجه، استفاده و سرویس مناسب شیر صافی می‌تواند به کاهش استهلاک و افزایش عمر تجهیزات کمک کند.

لرزه گیر

لرزه گیر برای کاهش انتقال ارتعاشات و ضربه‌های ناشی از عملکرد پمپ به لوله‌کشی و سایر اجزای سیستم به کار می‌رود. این قطعه با جذب بخشی از لرزش‌ها، به کاهش تنش‌های مکانیکی واردشده به اتصالات و خطوط لوله کمک می‌کند و می‌تواند از آسیب‌های ناشی از ارتعاشات مداوم جلوگیری کند.

کلکتور

کلکتور یکی از اجزای مهم در مجموعه بوستر پمپ است که وظیفه جمع‌آوری یا توزیع جریان آب را میان پمپ‌ها و خطوط مختلف بر عهده دارد. طراحی صحیح کلکتور باعث می‌شود جریان آب به شکل مناسب میان مسیرهای ورودی و خروجی هدایت شود و هماهنگی بیشتری میان اجزای سیستم ایجاد شود.

شیر اطمینان

شیر اطمینان برای محافظت از سیستم در برابر افزایش بیش از حد فشار به کار می‌رود. زمانی که فشار از محدوده مجاز تعیین‌شده فراتر رود، این شیر با عملکرد خودکار به کنترل فشار کمک می‌کند و از وارد شدن فشار اضافی به تجهیزات و خطوط لوله جلوگیری می‌کند. استفاده از شیر اطمینان مناسب، یکی از عوامل مهم در افزایش ایمنی و قابلیت اطمینان سیستم آتش‌نشانی است.

تفاوت بوستر پمپ آتش نشانی و آبرسانی

بوستر پمپ آتش نشانی و بوستر پمپ آبرسانی دو نوع مختلف از پمپ های تقویت کننده هستند که عملکردهای متفاوتی دارند.

بوستر پمپ های آتش نشانی به طور خاص برای سیستم های حفاظت در برابر آتش طراحی شده اند و برای افزایش فشار آب در سیستم های حفاظت در برابر آتش مانند سیستم اسپرینکلر آتش استفاده می شوند.

بوستر پمپ آتش نشانی، آب را از منبع آب می گیرد و فشار را تا حد لازم برای سیستم حفاظت آتش افزایش می دهد. این تضمین می کند که جریان آب و فشار کافی برای فعال کردن سیستم اسپرینکلر آتش یا سایر وسایل حفاظت آتش و مهار موثر آتش وجود دارد.

در مقابل، یک بوستر پمپ آبرسانی برای افزایش فشار آب در سیستم لوله کشی ساختمان برای اهداف غیر حفاظتی در برابر حریق طراحی شده است. این پمپ ها معمولاً در ساختمان‌هایی استفاده می‌شوند که فشار آب از منبع آب شهری برای پاسخگویی به نیازهای سیستم لوله‌کشی ساختمان کافی نیست، مانند ساختمان ‌های مرتفع یا ساختمان ‌هایی با چندین طبقه. این پمپ ها فشار آب را در سیستم لوله کشی ساختمان افزایش می دهند تا اطمینان حاصل شود که جریان آب کافی برای فعالیت هایی مانند دوش گرفتن، شستن ظروف یا شستشوی توالت وجود دارد.

به طور خلاصه، در حالی که هر دوی این پمپ ها برای افزایش فشار آب طراحی شده اند، اما برای اهداف متفاوتی استفاده می شوند.

مشخصات فنی بوستر پمپ آتشنشانی

بوستر پمپ آتش نشانی از مشخصات فنی متعددی برخوردار است که ما در این بخش سعی کرده‌ایم تعدادی از آن‌ها را برای شما کاربران گرامی شرح دهیم.

• ظرفیت بوستر: ظرفیت بوستر پمپ آتش نشانی معمولا بر اساس میزان نیاز مراکز اطفا حریق به آب برای کنترل آتش‌سوزی، بستگی دارد.
• فشار آب بوستر پمپ: فشار آب این دستگاه حداقل باید 10 بار باشد.
• دبی آب: برای یک بوستر ایده‌آل، دبی آب 20 لیتر در ثانیه در نظر گرفته شده است.
• نوع پمپ مورد استفاده: این پمپ باید از قدرت بالا و همچنین توانایی عملکرد سریع در شرایط مختلف را داشته باشد. دیزل پمپ یکی از مهمترین پمپ‌های مورد استفاده در بوستر پمپ آتش نشانی محسوب می‌شود.
• نوع کنترل: کنترل این بوستر باید به‌گونه‌ای باشد که با دریافت سیگنال اعلام خریق، به‌صورت خودکار فعال شود.
• ابعاد: ابعاد این بوستر باید به‌گونه‌ای انتخاب شود که در محفظه و مکان مورد نظر به‌صورت استاندارد و ایمن نصب شود.
• وزن: وزن نیز از اهمیت بالایی برخوردار است و باید به‌گونه‌ای باشد که جابجایی پمپ را سخت نکند.
• جنس بوستر پمپ آتش: جنس این پمپ باید از نوع مرغوب و باکیفیت انتخاب شود که در مقابل خوردگی و سایش مقاومت لازم را داشته باشد.

استانداردهای بوستر پمپ آتش نشانی

برای بوستر پمپ‌های اطفای حریق استانداردهای متنوع و زیادی وجود دارد، سازمان آتش نشانی نیز یک پیش نویس به همین منظور تهیه کرده است. اما از مشهورترین استانداردها می توان استاندارد NFPA را نام برد.

براساس استاندارد NFPA که شناخته شده ترین و معتبرترین استاندارد است، اگر شما بخواهید پمپ، شیرآلات، لوله و… را در سیستم اطفاء حریق نصب کنید آن تجهیز باید براساس استاندارد، توسط یکسری موسسات معتبر تست و گواهی آن صادر شده باشد. از مهمترین این استانداردها UL و FM و VDS هستند که امریکایی بوده و در سرتاسر جهان اعتبار دارند.

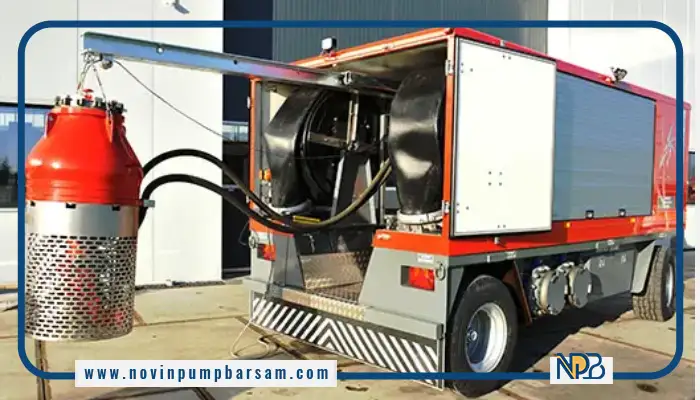

مزایای استفاده از بوستر پمپ آتش نشانی

استفاده از بوستر پمپ آتش نشانی نقش مهمی در تأمین فشار و دبی مورد نیاز شبکه اطفای حریق دارد. این تجهیزات با افزایش فشار آب و کمک به تأمین جریان مورد نیاز در شرایط اضطراری، عملکرد مطمئن‌تر سیستم آتش‌نشانی را امکان‌پذیر می‌کنند. مهم‌ترین مزایای استفاده از بوستر پمپ آتش نشانی عبارت‌اند از:

1. افزایش فشار آب

یکی از مهم‌ترین مزایای بوستر پمپ آتش نشانی، افزایش فشار آب در شبکه است. هنگام وقوع حریق، تجهیزات اطفای حریق به جریان آب با فشار مناسب نیاز دارند و در ساختمان‌های مرتفع یا مکان‌هایی که فشار منبع آب کافی نیست، استفاده از بوستر پمپ اهمیت بیشتری پیدا می‌کند. افزایش فشار باعث می‌شود آب با شرایط مناسب به بخش‌های مختلف شبکه و تجهیزات اطفای حریق برسد.

مشابه این عملکرد در سیستم‌های آبرسانی ساختمان‌ها نیز دیده می‌شود و پمپ آب خانگی می‌تواند برای تأمین فشار مناسب و یکنواخت آب در واحدهای مسکونی مورد استفاده قرار گیرد.

2. اطمینان از عملکرد سیستم

سیستم آتش‌نشانی باید در زمان بروز حادثه بدون تأخیر و با عملکرد قابل‌اعتماد فعالیت کند. بوستر پمپ آتش نشانی با تأمین فشار مورد نیاز شبکه، به حفظ عملکرد مناسب تجهیزات اطفای حریق در شرایط اضطراری کمک می‌کند. در این میان، انتخاب الکتروموتور متناسب با مشخصات پمپ نیز اهمیت زیادی دارد، زیرا موتور باید توان لازم برای راه‌اندازی و کارکرد صحیح پمپ را فراهم کند.

3. تأمین آب مورد نیاز در شرایط اضطراری

در زمان وقوع آتش‌سوزی، ممکن است میزان مصرف آب به‌طور ناگهانی افزایش پیدا کند. بوستر پمپ آتش نشانی برای پاسخ‌گویی به این شرایط طراحی شده و می‌تواند فشار و جریان مورد نیاز شبکه را تأمین کند. به این ترتیب، تجهیزات مختلف مانند شیرها و نازل‌های آتش‌نشانی می‌توانند آب مورد نیاز خود را از شبکه دریافت کنند.

4. کنترل فشار و جریان آب

یکی دیگر از مزایای این سیستم، امکان مدیریت بهتر فشار آب در شبکه آتش‌نشانی است. بوستر پمپ با توجه به طراحی و تجهیزات کنترلی خود می‌تواند در زمان نیاز وارد مدار شود و فشار مورد نیاز سیستم را تأمین کند. این موضوع به کاهش افت فشار و عملکرد هماهنگ‌تر تجهیزات اطفای حریق کمک می‌کند.

5. افزایش قابلیت اطمینان سیستم آتش‌نشانی

سیستم‌های آتش‌نشانی در شرایطی مورد استفاده قرار می‌گیرند که کوچک‌ترین اختلال در عملکرد آن‌ها می‌تواند اهمیت زیادی داشته باشد. استفاده از بوستر پمپ مناسب، در کنار طراحی صحیح شبکه و سرویس دوره‌ای تجهیزات، قابلیت اطمینان سیستم را افزایش می‌دهد و کمک می‌کند شبکه در زمان نیاز آمادگی لازم را داشته باشد.

6. کاهش هزینه‌های ناشی از خرابی و تعمیرات

اگر بوستر پمپ متناسب با نیاز سیستم انتخاب و به‌صورت منظم سرویس شود، احتمال بروز برخی خرابی‌های زودهنگام کاهش پیدا می‌کند. همچنین بررسی دوره‌ای اجزای پمپ و تجهیزات مرتبط می‌تواند مشکلات احتمالی را پیش از تبدیل شدن به خرابی جدی شناسایی کند. در نتیجه، هزینه‌های ناشی از تعمیرات اساسی و توقف سیستم نیز قابل کنترل‌تر خواهد بود.

راهنمای خرید بوستر پمپ آتشنشانی

برای خرید بوستر پمپ آتش نشانی، ابتدا باید نیاز واقعی سیستم اطفای حریق مشخص شود و سپس پمپ متناسب با آن انتخاب شود. انتخاب پمپی با ظرفیت کمتر از نیاز می‌تواند باعث تأمین نشدن فشار و دبی مورد نیاز شود و انتخاب بیش از اندازه نیز می‌تواند هزینه و مشکلات عملکردی ایجاد کند. در طراحی‌های مبتنی بر NFPA 20، انتخاب پمپ باید بر اساس محاسبات هیدرولیکی، شرایط منبع آب و منحنی عملکرد پمپ انجام شود.

1. تعیین دبی مورد نیاز سیستم
2. محاسبه هد و فشار مورد نیاز
3. بررسی شرایط مکش و منبع آب
4. بررسی منحنی عملکرد پمپ
5. انتخاب نوع پمپ متناسب با پروژه
6. انتخاب الکتروموتور یا موتور دیزلی مناسب
7. انتخاب پمپ جوکی متناسب با سیستم
8. بررسی استانداردها و تأییدیه‌های مورد نیاز
9. بررسی کیفیت تابلو کنترل و تجهیزات جانبی
10. توجه به جنس و کیفیت قطعات پمپ
11. بررسی شرایط نصب و فضای مورد نیاز
12. توجه به خدمات پس از فروش و تأمین قطعات یدکی
13. بررسی قیمت و هزینه‌های نگهداری
14. انتخاب تأمین‌کننده معتبر و دارای پشتیبانی فنی

عوامل موثر بر قیمت بوستر پمپ آتش نشانی

• دبی و هد طراحی (ظرفیت هیدرولیکی سیستم)
• ترکیب پمپ‌ها (الکتریکی، دیزلی، جوکی)
• تعداد پمپ‌های اصلی و رزرو
• نوع و برند پمپ‌های به‌کاررفته
• استانداردهای طراحی
• تابلو برق، اینورتر و سطح اتوماسیون
• اقلام جانبی و محدوده تامین

سخن پایانی

بوستر پمپ‌های آتش نشانی نقش حیاتی در تأمین امنیت و ایمنی ساختمان‌ها و مجتمع‌ها در برابر حریق ایفا می‌کنند. از بوستر پمپ‌های دور ثابت تا مدل‌های دور متغیر و از بوستر تک پمپه تا چیدمان‌های چند پمپه، انتخاب صحیح نوع بوستر پمپ بر اساس نیازهای خاص هر ساختمان اهمیت دارد. این پمپ‌ها با تضمین فشار و دبی آب مورد نیاز برای سیستم‌های اطفاء حریق، امنیت را در شرایط اضطراری فراهم می‌کنند. انتخاب پمپ با توجه به مشخصات فنی، نیرو محرکه مناسب، و رعایت استانداردهای ایمنی مانند UL، در افزایش کارایی سیستم‌های اطفاء حریق مؤثر است.

سوالات متداول

1. بوستر پمپ آتش نشانی چیست و چه کاربردی دارد؟

بوستر پمپ آتش نشانی مجموعه‌ای از پمپ‌هاست که برای تأمین فشار و دبی مورد نیاز شبکه اطفای حریق استفاده می‌شود. این سیستم در زمان افت فشار، آب مورد نیاز تجهیزات آتش‌نشانی را با فشار مناسب تأمین می‌کند.

2. بوستر پمپ آتش نشانی چگونه کار می‌کند؟

با کاهش فشار شبکه، سیستم کنترل افت فشار را تشخیص داده و پمپ‌ها را وارد مدار می‌کند. با افزایش مصرف، پمپ‌های دیگر نیز در صورت نیاز فعال می‌شوند تا فشار مورد نیاز شبکه حفظ شود.

3. بوستر پمپ آتش نشانی از چه اجزایی تشکیل شده است؟

این مجموعه معمولاً از پمپ اصلی، پمپ رزرو، پمپ جوکی، تابلو کنترل، کلکتورها، شیرآلات، شیر یکطرفه، شیر قطع کن و تجهیزات اندازه‌گیری تشکیل می‌شود. ترکیب دقیق اجزا به طراحی و الزامات سیستم بستگی دارد.

4. انواع بوستر پمپ آتش نشانی کدامند؟

بوستر پمپ‌های آتش نشانی بر اساس نوع پمپ و منبع محرک به مدل‌های مختلفی تقسیم می‌شوند، از جمله سیستم‌های دارای پمپ گریز از مرکز، الکتروموتور و موتور دیزلی. انتخاب نوع مناسب به نیاز و مشخصات پروژه بستگی دارد.

5. تفاوت بوستر پمپ آتش نشانی با بوستر پمپ آبرسانی چیست؟

بوستر پمپ آتش نشانی برای تأمین آب و فشار مورد نیاز سیستم اطفای حریق و شرایط اضطراری طراحی می‌شود. بوستر پمپ آبرسانی بیشتر برای تأمین فشار آب مصرفی در ساختمان‌ها و تأسیسات مورد استفاده قرار می‌گیرد.

6. بوستر پمپ آتش نشانی چه فشاری باید داشته باشد؟

فشار مورد نیاز عدد ثابتی نیست و بر اساس محاسبات هیدرولیکی، ارتفاع ساختمان، افت فشار مسیر و نیاز تجهیزات اطفای حریق تعیین می‌شود. انتخاب پمپ باید بر اساس نقطه کاری و الزامات طراحی سیستم انجام شود.

7. چگونه ظرفیت بوستر پمپ آتش نشانی را انتخاب کنیم؟

ظرفیت بوستر پمپ بر اساس دبی و هد مورد نیاز سیستم و شرایط منبع آب تعیین می‌شود. برای انتخاب دقیق باید تعداد تجهیزات اطفای حریق، افت فشار شبکه و دورترین نقطه مصرف نیز محاسبه شود.
